Guten Morgen!
Habe mir diese mechanische Holzzange gekauft. (http://www.ebay.at/itm/Holzzange-Forsts ... 43bf0d508e)
Dies ist eine Ausführung ohne Öffnungsautomatik!
Weiß schon, dass die Zange nur eine Notlösung ist aber bei meinen 2 ha Wald völlig ausreichend.
Nun habe ich einen gebrauchten doppelwirkenden Hydraulikzylinder noch rumliegen. Möchte diesen an die Zange verbauen damit ich vom Frontlader ohne absteigen an und abhängen kann.
Meine Frage:
Ist es besser einen einfachwirkenden Hydraulikzylinder zu verwenden, da die Zange beim Anheben sowieso schließt oder geht ein doppelwirkender ebenso?

L.G.
Fred

Du kannst auch einen DW zylinder einfachwirkend machen,indem du eine öffnung mit einer Schraube verschließt(vorher gaaanz aufziehen) (Blindstopfen)

und die andere Seite mit öl beauschlagst.

Dann wir er durch den Luftdruck wieder aufgedrückt.

Danke für die Antwort, würde aber der doppelwirkende Zylinder ohne Umbau auch gehen?

L.G.
Fred

Natürlich - du brauchst halt auch ein DW Steuergerät am FL!

Lg Ugruza

Hallo, ist schon 14 Tage her, dass ich diesen Beitrag verfasst habe.
Melde mich deshalb nochmals, weil das mit dem Hydraulikzylinder auf diese mechanische Holzzange von Donhauser sehr schwierig zum Verwirklichen ist,
Weshalb, na durch die Scherenkonstruktion der mechanischen Holzzange ist die Wahl des richtigen Anschweißpunktes für die Augen des Hydraulikzylinders wahrscheinlich nur mit einer CAD Zeichnung zu errechnen.
Möchte nämlich den Zylinder innerhalb der Doppelzinken platzieren, da bräuchte man irgendwie einen Hebel vor dem Hydraulikzylinder damit der beim Schließen nicht abgedrückt wird.
Wahrscheinlich ist eine Scherenkonstruktion sowieso für eine hydraulische Nachrüstung nicht geeignet - ODER ??????

L.G. vom ratlosen Fred

manas hat geschrieben:Hallo, ist schon 14 Tage her, dass ich diesen Beitrag verfasst habe.
Melde mich deshalb nochmals, weil das mit dem Hydraulikzylinder auf diese mechanische Holzzange von Donhauser sehr schwierig zum Verwirklichen ist,
Weshalb, na durch die Scherenkonstruktion der mechanischen Holzzange ist die Wahl des richtigen Anschweißpunktes für die Augen des Hydraulikzylinders wahrscheinlich nur mit einer CAD Zeichnung zu errechnen.
Möchte nämlich den Zylinder innerhalb der Doppelzinken platzieren, da bräuchte man irgendwie einen Hebel vor dem Hydraulikzylinder damit der beim Schließen nicht abgedrückt wird.
Wahrscheinlich ist eine Scherenkonstruktion sowieso für eine hydraulische Nachrüstung nicht geeignet - ODER ??????

L.G. vom ratlosen Fred

Du musst den Zylinder Außen anbringen. Ist natürlich nicht so optimal wegen dem kleinen Hebel, aber zum öffnen und schließen reichts.

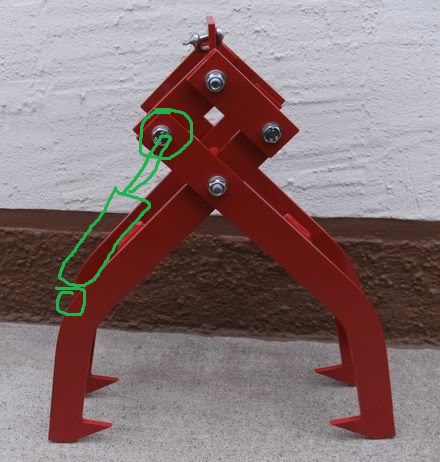

Hier ein Bild auf die schnelle mit Paint.



Hab ich bei meiner selbst gebauten Zang auch so gemacht. Zum Baum anheben gehts, allerdings ist zu wenig Schließkraft da, weshalb ich auf Rotator und Greifzange umgestiegen bin.

Hallo "robs97" !
Danke für die rasche Antwort.
Wäre es bei deiner beschriebenen Anbaumöglichkeit nicht besser einen einfachwirkenden Zylinder zu nehmen.
Das reicht zum Öffnen und schließen tut die Zange ja ohnehin beim Anheben selbst durch die Scherenwirkung oder überlege ich da falsch?

L.G.
Fred

Moin Fred,

ja das kann man auch, wenn allerdings der doppeltwirkende vorhanden ist, kann man den auch verwenden. Einfach wie oben schon beschrieben mit einem Blindstopfen verschließen und gut ist.

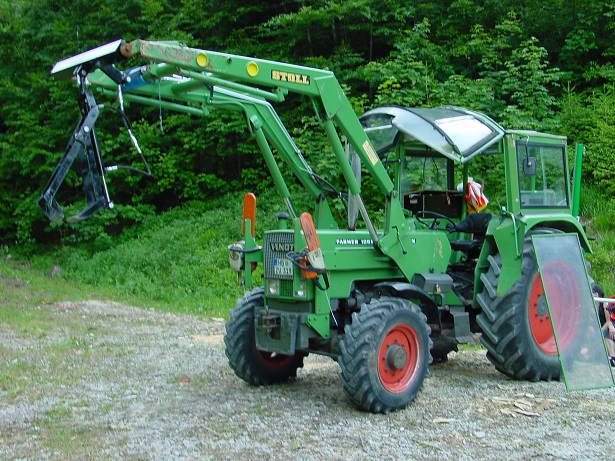

Hatte mir so eine Zange wie Du sie hast selbst gebaut, und dann mittels Zylinder (siehe Skizze von Robs97) erweitert. Ich konnte meine Zange nur hydraulisch öffnen bedingt hier durch konnte ich ganz allein den Wagen beladen.

Gruß Markus

Hallo Markus!
Mein doppelwirkender Zylinder ist zu groß, muss ohnehin einen neuen kaufen. Habe gemessen, ein Zylinder mit 356 mm Einbaulänge und mit 150 mm Hub würde sich lt. der Skizze von "robs97" ausgehen.
Soll ich da gleich einen einfachwirkenden kaufen oder ist ein doppelwirkender doch besser?

L.G.
Fred

Ich würde gleich einen DW kaufen. kostet nicht die Welt mehr und falls das ganze nicht funktioniert, kannst ihn mal für was anderes verwenden.

Guten Morgen "WaldbauerSchosi"!
Du würdest also einen doppelwirkenden Zylinder empfehlen, glaubst du, dass untenstehende Kräfte für diese Zange ausreichen?
Zug=1,5 Tonnen und Druck= 2,5 Tonnen.

L.G.
Fred

Moin Fred,

nim den doppeltwirkenden, dann haste immer die Option einen Schlauch nachzurüsten und die Zange auch zu schließen.
Der Zylinder sollte reichen, ganz wichtig ist, das du vor dem Öffnen das Holz ablegst, sonst öffnet die Zange nicht, weil der Gegendruck durch die Last des Holzes zu groß ist.

Hallo Markus!
Super, dass du mir das mit dem Öffnen mit abgelegter Last gesagt hast - ist das auch mit einem doppelwirkenden Zylinder so oder nur mit einem einfachwirkendem Zyl.?
Danke!

L.G.
Fred

@ Fred
Wahrscheinlich öffnet ein doppelt wirkender Zylinder die Zange, aber bevor Du irgendwie Material zerstörst, würde ich den Stamm schon ablegen, zumindest für Entlastung sorgen.

Hallo "robs97" ! ( Weiß leider deinen Vornamen nicht )
Zu deiner Skizze, wo du den Zylinder mit Paint grün angezeichnet hast, hätte ich noch eine Frage:
Sollte der Hydraulikzylinder bei geöffneter Zange parallel mit der äußeren Zangenseite montiert werden, d. h. vorderer und hinterer Befestigungspunkt des Hydraulikzylinders ( Auge) haben den gleichen Abstand zur Zangenaußenkante ?
Hat das einen Einfluss auf einen leichteren Mechanismus der Zange?

L.G.
Fred
