Hallo zusammen

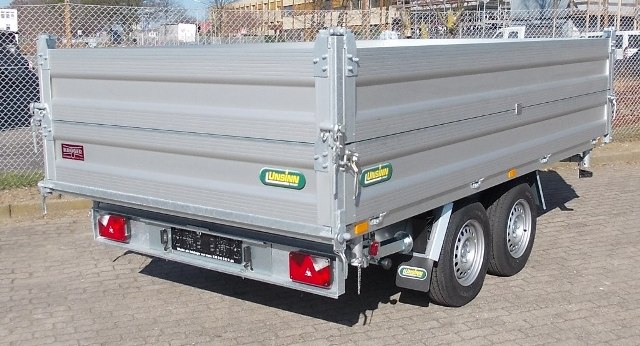

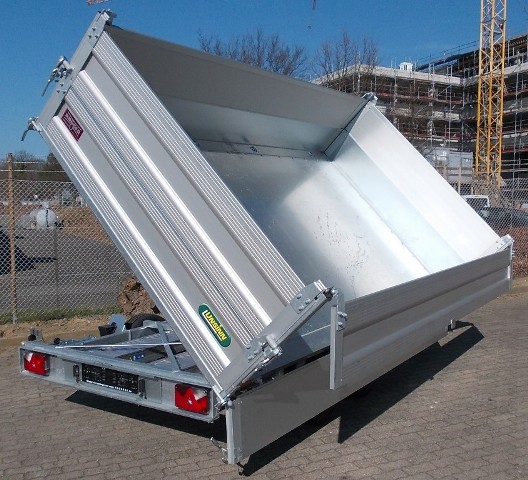

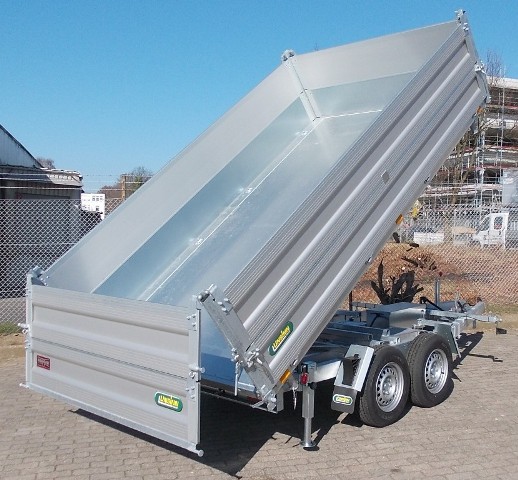

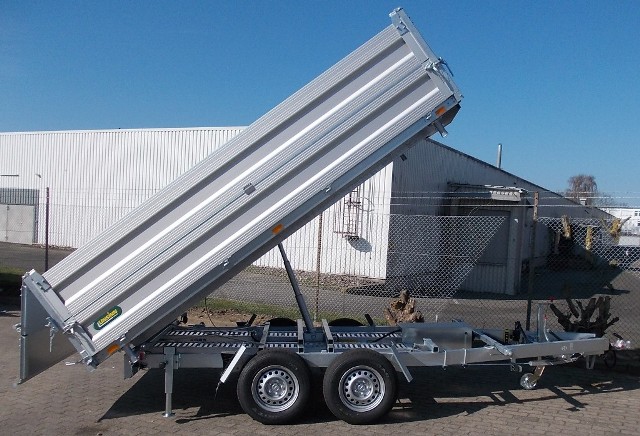

ich besitze einen UNSINN PKW Anhänger, einen Dreiseitenkipper. Nun bräuchte ich Aufsatzbordwände da ich viel Brennholz mit dem Anhänger fahre. Nun meine Frage, hat sich sowas schonmal etwas selbst gebaut, vllt. irgendwelche Tipps am Start. Eigentlich ja nichts hochkompliziertes da man diese Aluprofile ja zu kaufen bekommt und mit etwas technischen Geschick sollte man das ja eigentlich hinbekommen denke ich. Anbei noch ein paar Bilder damit jeder Interessierte eine Vorstellung über das Projekt hat.

Schonmal danke für die hilfreichen Antworten.

Hallo,

Ich habe bei meinem Gitteraufsätze selbst gebaut. Höhe etwa 40cm, 3,3m lang.
Rahmen aus 30x30mm Stahlrohr, Wellengitter rein, Feuerverzinkt.
Aufsätze können Pendeln, nur der vordere ist fest.

5srm:





Ist jedoch kein Unsinn, sondern Agados Atlas.

mfg

Das Wellgitter weitet sich leider mit der Zeit, bekommt immer mehr Bauch. Außerdem reißen die Schweißpunkte ab bei meinem Humbaur mit Originalgitter. Werden wohl nicht umsonst als "Laubgitter" bezeichnet. Läßt sich halt auch fast nicht nachschweißen durch die Verzinkung.
Muß mir auch was anderes überlegen für nächste Saison.
Gut gefallen hat mir das neue "Gitter" von Stema, hab nur sowas noch nirgends im Netz als Rohmaterial gesehen, nicht in der Stärke.
http://www.stema.de/shop/gitteraufsatz-laubgitter/fuer-tieflader-anhaenger/gitteraufsatz-fuer-kippanhaenger.html?highlight=313

beachbauer hat geschrieben:Das Wellgitter weitet sich leider mit der Zeit, bekommt immer mehr Bauch. Außerdem reißen die Schweißpunkte ab bei meinem Humbaur mit Originalgitter. Werden wohl nicht umsonst als "Laubgitter" bezeichnet. Läßt sich halt auch fast nicht nachschweißen durch die Verzinkung.
Muß mir auch was anderes überlegen für nächste Saison.
Gut gefallen hat mir das neue "Gitter" von Stema, hab nur sowas noch nirgends im Netz als Rohmaterial gesehen, nicht in der Stärke.
http://www.stema.de/shop/gitteraufsatz-laubgitter/fuer-tieflader-anhaenger/gitteraufsatz-fuer-kippanhaenger.html?highlight=313

Wollte grade auch schon schreiben dass ich eher auf Lochblech statt Wellgitter gehen würde (habe auch solche eine Erfahrung mit Wellgitter gemacht), nur warst du schneller

Hallo,

Mein Wellengitter und/oder Rahmen hat keinen Bauch, ist recht Stabil.
Besteht aus 4 oder 5mm Draht, müßte ich mal nachmessen.

Ich bin zufrieden, ein Lochblech würde glaube ich eher einen Bauch bekommen.

mfg

Danke für die Antworten.
Weiß jemand wo man solche aluprofile beziehen kann. Hab im internet noch nicht das passende gefunden

Hellraiser hat geschrieben:Hallo,

Ich habe bei meinem Gitteraufsätze selbst gebaut. Höhe etwa 40cm, 3,3m lang.
Rahmen aus 30x30mm Stahlrohr, Wellengitter rein, Feuerverzinkt.
Aufsätze können Pendeln, nur der vordere ist fest.

5srm:





Ist jedoch kein Unsinn, sondern Agados Atlas.

mfg

Wie genau sind die Bordwände pendelnd gelagert?

Hallo,

Die Seitlichen durch Bolzen, in den Rungen verbaut und die Heckklappe mit Pendelverschlüssen, damit ist die Heckklappe schnell abnehmbar.

http://www.hagl-stahlbordwand.de/schnel ... uesse.html

mfg

Bei den Unsinn Wellendrahtgitteraufsatz sind doch zwei verstrebungen senkrecht angebracht nicht wie bei anderen nur eine, daher dürfte es doch nicht ausbeulen, selbst bei meinem 1-Achser Wellendrahtgitteraufsatz ist eine verstrebung verbaut, wo andere Hersteller gar keine haben^^

Mein Humbauer hat halt keine Verstrebung drin.
Was mir an dem Stema -Aufsatz gefällt, ist das man die obere Hälfte herunterklappen kann, macht manchmal das beladen einfacher.

Hallo beachbauer,

tolle Lösung mit diesen Gittern. Wäre es möglich ein paar Detailaufnahmen der Pendelhalterung aufzunehmen? Wäre super!

Gruß
Bernd

Hellraiser hat geschrieben:Hallo,

Ich habe bei meinem Gitteraufsätze selbst gebaut. Höhe etwa 40cm, 3,3m lang.
Rahmen aus 30x30mm Stahlrohr, Wellengitter rein, Feuerverzinkt.
Aufsätze können Pendeln, nur der vordere ist fest.

5srm:





Ist jedoch kein Unsinn, sondern Agados Atlas.

mfg

Hallo zusammen,
wenn ich dei Bilder des schönen Gespanns sehe: Wie macht ihr das mit dem digitalen Tachografen in der MB M-Klasse???

@ ICH BIN`S: ist nicht meiner, habe einen Humbaur. Aber hier siehst es besser, so bei 2:46 :https://www.youtube.com/watch?v=22rreg2We6c

Super! Vielen Dank für den Link!

Hallo,

Wie macht ihr das mit dem digitalen Tachografen in der MB M-Klasse???

Nix mit Tachoschreiber oder so, da im Umkreis bis 100km um den Heimatort.

Fahrzeuge oder Fahrzeugkombinationen mit einer zHM zwischen 3.501 und 7.500 kg, die zur Beförderung von Material, Ausrüstungen oder Maschinen benutzt werden, die der Fahrer zur Ausübung seines Berufs benötigt, soweit der Einsatz im Umkreis von 100 Kilometern Luftlinie vom Unternehmens- bzw. Fahrzeugstandort erfolgt und das Lenken nicht die Haupttätigkeit des Fahrers darstellt (sogenannte "Handwerkerklausel"). Liegt die zHM zwischen 2.801 und 3.500 kg gilt die Ausnahme deutschland- bzw. EU-weit. Vorsicht bei Aushilfsfahrern und Mini-Jobbern etc. - bei diesen wird das Lenken schnell zur Haupttätigkeit.

Fahrzeugen, die von Landwirtschafts-, Gartenbau-, Forstwirtschafts- oder Fischereiunternehmen im Rahmen der eigenen unternehmerischen Tätigkeit im Umkreis von 100 Kilometern um den Fahrzeugstandort eingesetzt werden (nur Urproduktion).

Und der Anhänger ist nicht Gewerblich zugelassen, sonst würde mich das Sonntagsfahrverbot treffen.

mfg
