Hallo, der Gelenkwellenschutz an und für sich ist hier schon ein Problem:
1. Es fehlen Sicherungen, dass sich der Schutz bei laufender Zapfwelle nicht mitdrehen kann.
2. Die Schutztöpfe müssen die Kreuzgelenke auf beiden Seiten überdecken.
3. Der mit der Schraubschelle gesicherte Schutz gehört eigentlich an ein Gerät.
4. Metall oder Kunststoff: ist soweit ich weiß seitens der BG nicht vorgeschrieben.
Grüsse Marcus

handeule hat geschrieben:Hallo, der Gelenkwellenschutz an und für sich ist hier schon ein Problem:
1. Es fehlen Sicherungen, dass sich der Schutz bei laufender Zapfwelle nicht mitdrehen kann.
Grüsse Marcus

Auch wenn gerade das Thema etwas verlassen wird, ein Hinweis zu 1.
Der Metallschutz, also die zwei äußeren glatten Rohre der beiden Halbwellen, sind über Kugellager mit den Innenwellen verbunden. Auf dem vierten Bild der ursprünglichen Anfrage, kann man rechts, unmittelbar vor dem Kreuzgelenk, die Durchmessererweiterung erkennen, die das Lager aufnimmt. Die Außenrohre laufen also entkoppelt, lose mit.
Den anderen drei Punkten stimme ich so zu, wobei ich nicht weiß, wer da den Schutz so montiert hat. Die Welle gab es vor ~12 Jahren beim Trecker mit zu. Wir haben dem Rostklumpen neulich nur mal das Fett spendiert.

Genau, und das ist das Problem, die Schutzrohre dürfen sich auch nicht entkoppelt mitdrehen. Die Schutzrohre müssen mit Ketten am Schlepper und Anbaugerät befestigt werden.
Grüsse Marcus

Kann das sein das die Welle mal unter nem Miststreuer oder so war? Die geschraubte Seite könnte auf sowas hindeuten. Für den normalen Gebrauch unbrauchbar, da man imho eine spezielles Profil an Schlepper oder Winde benötigt, das ausreichend Platz für die Sicherungsschraube bietet.
Eine Kette als Verdrehsicherung ist aber schnell montiert.

JohnDeere3040 hat geschrieben:Kann das sein das die Welle mal unter nem Miststreuer oder so war? Die geschraubte Seite könnte auf sowas hindeuten. Für den normalen Gebrauch unbrauchbar, da man imho eine spezielles Profil an Schlepper oder Winde benötigt, das ausreichend Platz für die Sicherungsschraube bietet.
Eine Kette als Verdrehsicherung ist aber schnell montiert.

An Mähdrescherschneidwerken findet man auch solche Wellen. Uns wurde damals vom DF Topliner eine geklaut.

Mattie hat geschrieben:

JohnDeere3040 hat geschrieben:Kann das sein das die Welle mal unter nem Miststreuer oder so war? Die geschraubte Seite könnte auf sowas hindeuten. Für den normalen Gebrauch unbrauchbar, da man imho eine spezielles Profil an Schlepper oder Winde benötigt, das ausreichend Platz für die Sicherungsschraube bietet.
Eine Kette als Verdrehsicherung ist aber schnell montiert.

An Mähdrescherschneidwerken findet man auch solche Wellen. Uns wurde damals vom DF Topliner eine geklaut.

Tja und hier ist nun deine fehlende Gelenkwelle

Mattie hat geschrieben:An Mähdrescherschneidwerken findet man auch solche Wellen. Uns wurde damals vom DF Topliner eine geklaut.

Habe gerade mit dem Händler der Winde gesprochen und noch eine Zapfwelle heraus gehandelt. Also wenn die Winde dann da ist und der Deal abgewickelt ist, dann könnt ich Dir ein gut gefettetes Ersatzteil für Deinen Mähdrescher anbieten.....

Und das indirekte Gestichele müßte ich dann hier auch nicht mehr über mich ergehen lassen

Danke aber für die vielen Antworten

Danke für dein Angebot, nur ich arbeite nicht mehr in der Firma und das ist über 10 Jahre her, hab mich nur spontan daran erinnert, weil wir uns damals auch gewundert haben, für was man sonst eine so spezielle Gelenkwellen gebrauchen kann.

Fakt ist, du bekommst nun eine passende, mit vorschriftsmäßigen Schutzen versehende Gelenkwelle. War der Thread doch nicht so nutzlos, oder??

Mattie hat geschrieben: Fakt ist, du bekommst nun eine passende, mit vorschriftsmäßigen Schutzen versehende Gelenkwelle. War der Thread doch nicht so nutzlos, oder??

Stimmt schon. Ein Mehrwert wird das Endergebnis schon haben.

Danke noch einmal für die Hinweise. Wenn die neue Welle hält was sie verspricht, dann hat sich die Anschaffung wirklich gelohnt.
Die Welle macht echt einen guten und sicheren Eindruck!

Macht schon was her

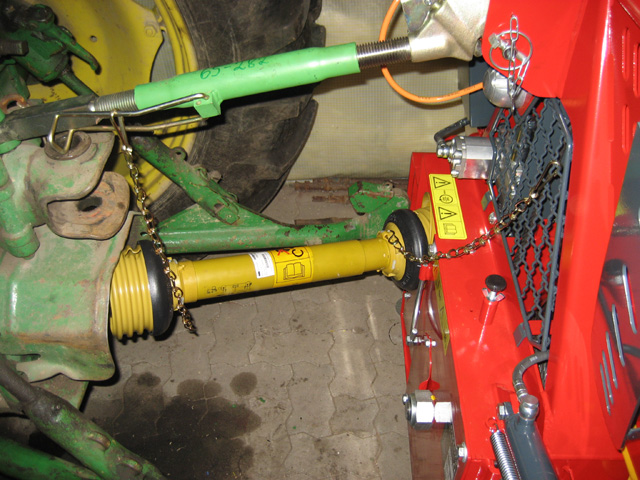

Kette am Oberlenker an der verdrehsicherung einhängen? Hab ich ja noch garnicht gesehen Haste am Schlepper keinen Platz zum festmachen?

Holgi1982 hat geschrieben:Kette am Oberlenker an der verdrehsicherung einhängen? Hab ich ja noch garnicht gesehen Haste am Schlepper keinen Platz zum festmachen?

Schwierig bei dem Schlepper
Entweder selbst ne Öse hinschweißen oder längere Kette am Zugmaul einhängen, wobei es so auch kein Problem sein sollte. Musst aber probieren ob die Kette nicht in irgendeiner Position reißt.

Hallo Holgi

Laut Gebrauchsanweisung der Welle, sollen die Ketten "nach Möglichgkeit" im Winkel von 90° befestigt werden. Endlos lang sind die Ketten ja auch nicht. Ich kann ja morgen noch einmal schauen, ob ich einen besseren Befestigungspunkt finde.

Danke für den Hinweis, Alex

Hallo alex

Was seh ich da, neuer Oberlenker,hast du den auch noch herausgehandelt zur Gelenkwelle?

Gruss


Ps, würde das Zugmaul wegschwenken beim Oberlenkereinsatz.

Hab dir mal die stellen eingezeichnet andenen du die kette alternativ auch einhängen könntest.
