wenn du die Katze nur auf einer aschse bewegen willst, dann ist es ziemlich einfach:

Eine I Täger an die desche Geschraubt, vorne und hinten einen anschlag an den I träger, das die Katze nicht versehentlich aus den Träger läuft.









wenn der kran in beiden Achsen bewegt werden soll wirds schon erheblich komlizierter. da brauchst du einen Antrieb um die Querschiene zu bewegen und vor allem um sie im Winkel zu halten.
Also schon mit etwas aufwand verbunden.

mfg

IHC 844as hat geschrieben: das du 51 sein sollst Tzz

ne dann hättest du etwas mehr Verstand"

Den brauch ich hier auch nicht. Wozu? Bin doch in bester Gesellschaft.
Es reicht doch völlig, wenn während des Schreibens meine dicken Finger die richtigen Buchstaben der Tastatur touchieren.

ja wollte schon links und rechts, und halt vor und zurück .

wie du schon sagst wie halte ich denn winkel
wenn ich ja auf der einen seite dran ziehen würde . könnt es sich ja verkanten

dann müssen doch die Schienen unter dem träger . länger sein .
aber dann hab ich ja dann das proplem das ich nicht ganz nach voren bzw nach hinten komm

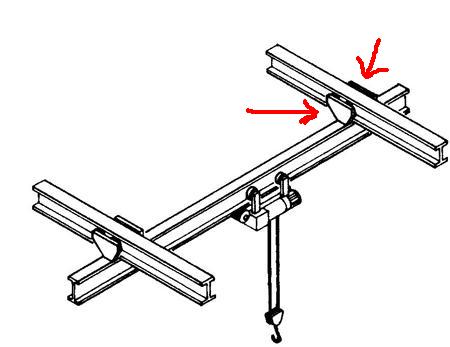

Zb hier was da so rot ist ., wenn das nicht richtig ist würde sich das ja
verkanten

Hallo, wie heißt Du eigentlich?
In meiner Werkstatt geht in ca. 3m Höhe quer durch ein IPE 100 Stahlträger an dem an einer Laufkatze der 1t Kettenzug hängt, rein mechanisch. In der Halle nebenan, durch Verbindungstüre direkt erreichbar, ist in knapp 4m Höhe vorgesehen einen 240x120mm Stahlträger einzubauen und einen elektr. Kettenzug mit 1,6t Traglast anzuhängen. Damit ich die max. Hubhöhe erreiche werden wir Laufkatze und Kettenzug umbauen und entsprechend neu schweißen. Die Laufkatze ist eine 3t, da ist Material verbaut was wegkann, der obere Kettenzugaufnahmehaken ist nur durch einen 16mm Bolzen gehalten, auch hier werden wir ein entsprechendes Aufnahmestück anfertigen und mit der geänderten Laufkatze verbinden. Die Hubhöhe reicht mir dann um auch mal einen Motor ausbauen zu können. Die Laufkatze bekommt nur einen Querverschub, Längs- und Querverschub geht auf Kosten der Hubhöhe weil ich so wie es eingebaut wird genau zwischen 2 großen Deckenbalken liege was mir nochmal ca. 25cm Höhe bringt. Stahlträger hab ich genug hier in der Halle liegen, knapp 2t bekam ich mal als "Expressentsorgung" fast kostenlos- die mußten aus der Tiefgarage und das ganze schnell, hab ich mich halt erbarmt. Den langen Kranträger hab ich auf einer Abbruchbaustelle bekommen, war ursprünglich knapp 20m lang und sollte in den Schrott. Die haben mir dann für die übliche Baustellenwährung 6m abgebrannt. Beim nachrechnen kam mein Stahlbauere drauf daß auch ein 200mm Träger gereicht hätte, also hab ich noch gut Reserve- auch kein Fehler.

Bei mir siets meißt aus wie auf dem Schlachtfeld wenn ich im Bastelwahn bin

ich .. Daniel .


hört sich ganz gut an , was du da hast .....

Material bekomm ich auch ganz günstig . über firma vom papp

die laufträger wollte ich tiefer haben . das der querträger höher kommt -.

die angst wo ich nur habe ist das es verkantet oder ruckelt wie sau ..
weil ich wollte auch keinen elektrischen antrieb , weil wo keiner ist kann auch keiner kaput gehen

das verkanten kannst Du ein wenig begrenzen wenn Du beidseitig längere Träger anschweißt und hinten und vorne eine Rolle anbaust. Ohne elektr. Antrieb entfällt auch die Notwendigkeit der abschersicheren Kabelführung.

Der Titel des Threads lautet doch : Wie sieht es in eurer Werkstatt aus ?
Und was kommt alles ? Das meiste hat mit der Eingangsfrage nichts zu tun .

Meine Antwort auf die Frage , wie es in meiner Werkstatt ausschaut , lautet kurz und bündig :
Den Anblick möchte ich euch lieber ersparen ! Alles klar ?

Gruß aus Oberbayern
Franz

und wenn der Alte das Caos wieder Lichtet, findet man überhaupt nichts mehr
Der bringt mein durchdachtes Durcheinander immer komplett Durcheinander sodas niemand mehr ein Durchblick hat.
Kommt immer vor wenn er den Hammer sucht und hinterher schwarze Pfoten hat dann packt ihn sein Aufräumwahn

Sagt mal ist das hier ein Forum für GEISTIG behinderte
Kommt mir bald so vor.
Keine RECHTSCHREIBUNG keine AHNUNG von Kranbahnen
Das Wort STATIK hat wohl noch keiner von den Hobby Kran-BAUERN gehört.
Dass liest sich wie beim I
-Treffen.

Nun mach mal halblang, Neuer!
"Krahn" schreibt man übrigens ohne "h"...

paul hat geschrieben:GEISTIG behindert

Keine RECHTSCHREIBUNG keine AHNUNG von Krahnbahnen

Lach mich schlapp

Ich lach mich auch schlapp:

togra hat geschrieben:Nun mach mal halblang, Neuer!

Das von einem, der sich rund 9 Monate später angemeldet hat.


paul: Anmeldungsdatum: 21.01.2008
togra: Anmeldungsdatum: 30.10.2008

Meinte das auf die Anzahl der Beiträge bezogen...
Spielt ja auch keine Rolle, an meiner Meinung über den Beitrag ändert das nix...
