Zapfwelle Kreuzgelenk abgerissen

von **robs97** » Fr Jun 08, 2012 16:34

War heute im Wald zum Bäume rausziehen. Der Baum bleibt mir an einem Aststumpf hängen, da schert es das Kreuzgelenk der Zapfwelle ab. Ich nach Hause, von meiner Kreissägenzapfwelle den 2 Teil geholt, beim ziehen zerbricht die andere Seite des Kreuzgelenks.
Meine Vermutung ist das Alter der Welle.
Im Normalfall müsste doch die Kupplung der Winde rutschen oder im Extremfall müsste es den Traktor " wegziehen bzw. an der Vorderachse aufheben".

Würde dazu gerne mal ein paar Meinungen hören um nicht zum Zapfwellenzerstörer zu werden. :lol:

Traktor ist ein 105er Fendt sowie eine KGD 4,5 t Winde

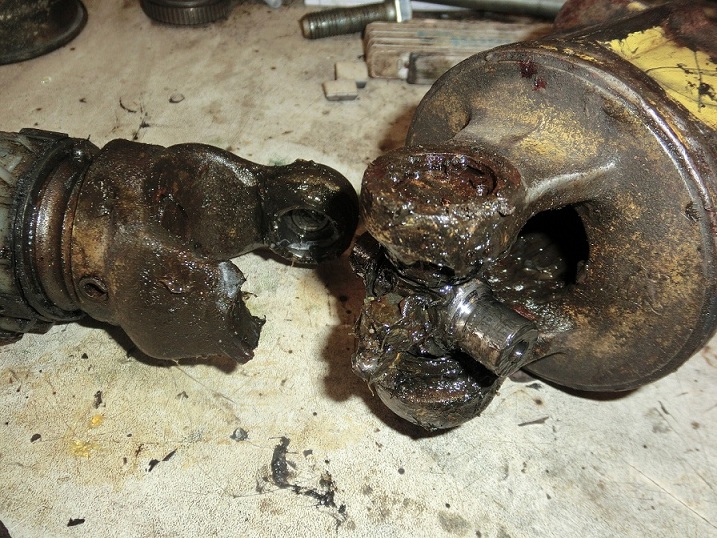

: CIMG0899.JPG (225.23 KiB) 2689-mal betrachtet

von **Fendt-fahrer615** » Fr Jun 08, 2012 16:53

das problem hatte ich letztens auch! wir haben da so ne Güllegemeinschaft ich fahr hin und holte da das faß aufjedenfall bei der ersten fure wurde das gelenk so heiß das es ausglühte dann ist es gebrochen... entweder die wurde mal richtig heißgefahren oder altersschwäche!

von **Oskar-** » Fr Jun 08, 2012 17:03

Hallo,

das sieht für mich nach zu starker Abwinkelung aus, ist bei Seilwinden oft nicht zu verhindern, vielleicht den Oberlenker anders einstellen.
Von ausgeglühten Kardangelenken hab`ich noch nie was gehört, halte ich für völlig ausgeschlossen!

Oskar

von **unimogthorsten** » Fr Jun 08, 2012 17:04

oder sie ist einmal auf das Gelenk gefallen, hat sich einen Haarriß geholt der jetzt durch die hohe Belastung zum Bruch geführt hat. Sei froh daß nix passiert ist :!:

von **robs97** » Fr Jun 08, 2012 17:29

Hallo Oskar

Deine These gefällt mir schon mal sehr gut.
Wobei der Oberlenker schon passend sein sollte.

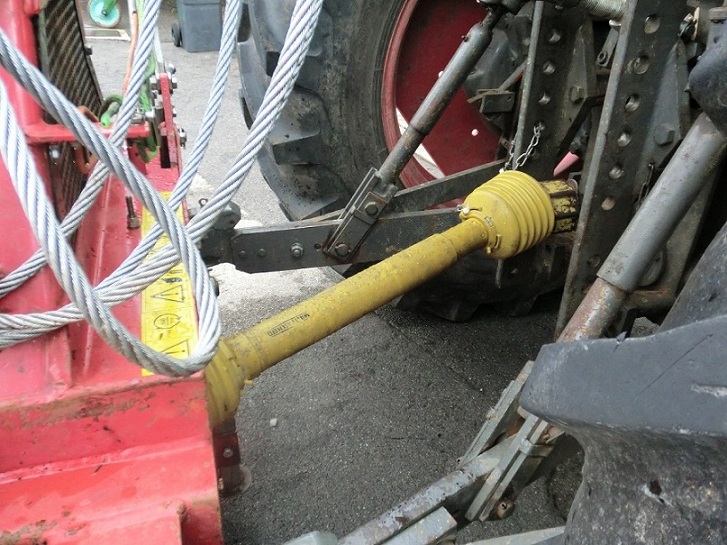

: CIMG0901.JPG (194.07 KiB) 2594-mal betrachtet

Was ich festgestellt habe, kann man die Unterlenker " entriegeln" . Eine Seite war " entriegelt so das die Winde um ca. 10 cm weiter nach links stand als normal.

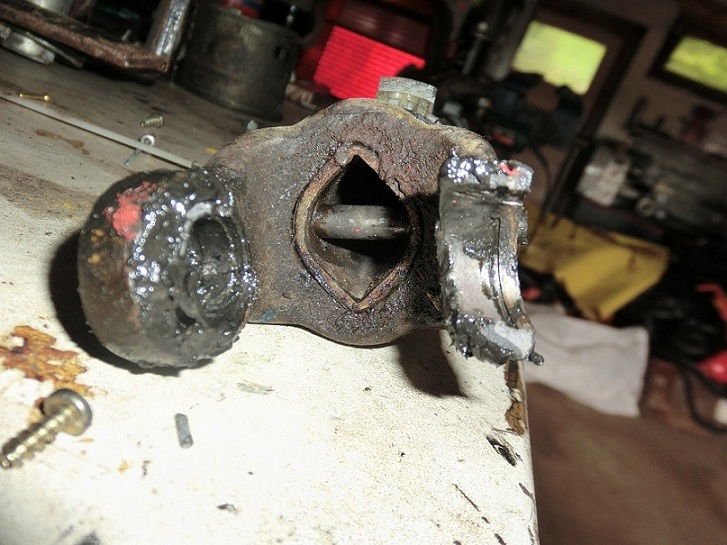

: Das war der erste Bruch; CIMG0902.JPG (163.95 KiB) 2594-mal betrachtet

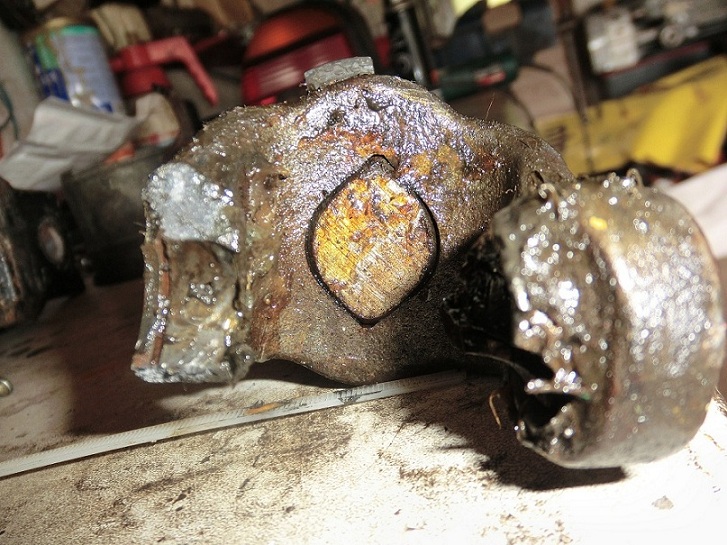

: Und das dann der Folgeschaden; CIMG0904.JPG (195.65 KiB) 2594-mal betrachtet

von **Markus K.** » Fr Jun 08, 2012 18:16

Was noch zu beachten ist: die Zapfwellenstummel sollten parallel zueinander stehen. Aber das scheint ja auch gepasst zu haben.
Beim ersten Schaden hat wohl das andere Gelenk was mit abbekommen, schließlich mußte es ja die entsprechende Leistung übertragen. Beim 2. Schaden war es dann vorbelastet und hat nicht mehr viel gebraucht.

von **Djup-i-sverige** » Fr Jun 08, 2012 18:33

Was ich festgestellt habe, kann man die Unterlenker " entriegeln" . Eine Seite war " entriegelt so das die Winde um ca. 10 cm weiter nach links stand als normal.

Da ja der ZW Anschluss der Winde rechts ist, kann es vielleicht sein das die Zapfwelle "zu lang" wurde, und du sie beim Anheben vorgeschädigt hast?

Website · von **Falke** » Fr Jun 08, 2012 19:53

Ich hatte an meiner 3 t Winde jahrelang eine etwa 40 Jahre alte Gelenkwelle in etwa der Größe A2/A3 (Profilrohr außen 30/40 mm,
eventuell von Walterscheid, da Zitronenprofil ...), zuerst an einem 15 PS, dann an einem 45 PS Schlepper. Ohne besondere Vorkommnisse.

Dann hatte ich sie nur wenige Monate an der neuen 4 t Krpan, als ich bemerkte, dass sich eine Innengabel schon stark auseinandergebogen hat -
die hätte wohl nicht mehr lange gehalten ...

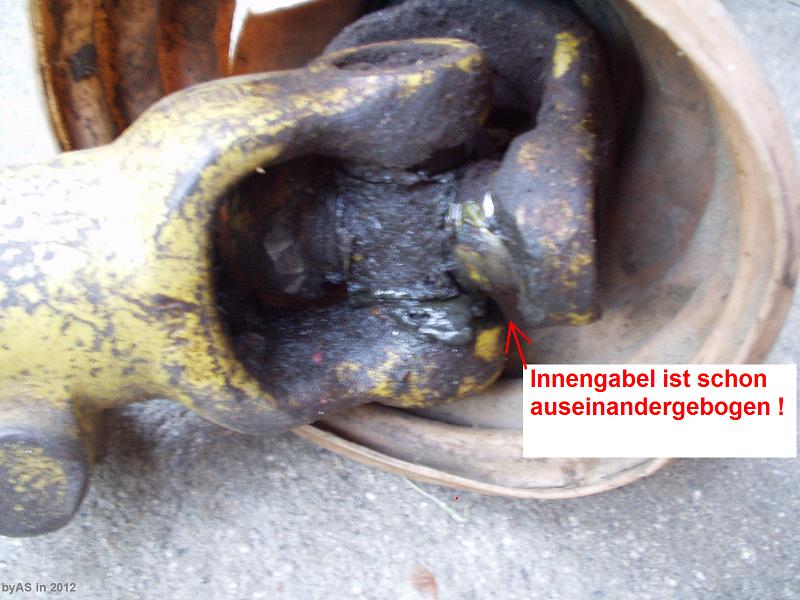

: alte_Gelenkwelle_P6080001_2.JPG (79.04 KiB) 2420-mal betrachtet

Gruß
Adi

von **MF54** » Fr Jun 08, 2012 21:36

Die Wurde eindeutig mal zu Heiß ....
Ist bei uns am Forstmulcher öfters mal der Fall . Vom winkel her wenn se abbricht sieht mann schlagschäden und mann hört es voallem...

von **robs97** » Sa Jun 09, 2012 16:01

Also jetzt hab ich meine Zapfwelle von der Wippsäge gekürzt und keinerlei Problem.
Die Windenwelle war beim Kauf der Winde dabei und rein optisch hatte die das selbe aussehen und auch das Alter wie die vom Greifvogel ( Adi)

Ich tippe deshalb eher auf das Alter und ausgelutsche Lager.
Vielleicht hätte ich die Fettpresse weglassen sollen, was ich erst letzte Woche gemacht habe.

von **logger_phil** » Sa Jun 09, 2012 16:51

Hallo,
es kann auch sein,dass die Welle einfach ne Nummer zu schwach für die Winde war, ich hatte damals zwischen unserm damaligen 70er Deutz und der Tajfun 4 Tonnen Winde ne Italienische Welle mit Zitronenprofil,mit einem mal konnte ich die welle nicht mehr zusammen oder auseinander schieben...
Was war passiert?
Die Profile haben sich ineinander verdreht,saß granaten fest,gab auf Kulanz vom LaMa Händler ne neuere stärkere Walterscheidt mit Sternprofil,damit läuft heute noch die 8,5Tonnen Winde hinterm 90PS MF.

Schöne Grüße,Philip

von **robs97** » Sa Jun 09, 2012 17:03

Hallo Phil

Die Welle war mit Zitronenprofil und lies sich locker leicht verschieben. Zu schwach scheint mir auch nicht möglich, da die Winde damit Jahrelang betrieben wurde und es war eine Walterscheid Gelenkwelle.

Aber wie gesagt, ich Tip auf einen ungünstigen Winkel sowie auf das Alter.

von **Frank Neifer** » So Jun 10, 2012 7:29

Die Welle ist zu Schwach.Das Vollrohr ist die kleinste Größe.Die ist am Düngerstreuer,Spritze ,Melkmaschine.Die würde mir mindestens drei Händler um die Ohren hauen.Bei meiner Winde war (6to) war eine 39 innen,48 mm Außenrohr(Walterscheidnachbau,70ps,die Welle läuft auch am 15cm Hächsler)dabei.Die hat noch nix und die muss richtig arbeiten.Wieviel Ps hast du den an der Winde dran?

von **Marco + Janine** » So Jun 10, 2012 19:16

Das Kreuzgelenk wurde heiß! Das würde ich jetzt mal so sagen, hatte auch schon mal den Fall.
Bzw. du hast es "etwas zu gut" gemeint mit der Fettpresse.

Zuviel Fett "stopft" und wird dann auch schön warm --> Heiß

von **MF54** » So Jun 10, 2012 19:37

Sehe ich genauso Marco.
Mir dachten auch immer wer gut schmiert der gut Fährt .... Ist manchmal nicht immer so.
