Moin Moin zusammen,
wünsche alle erstmal einen schönen Sonntag.

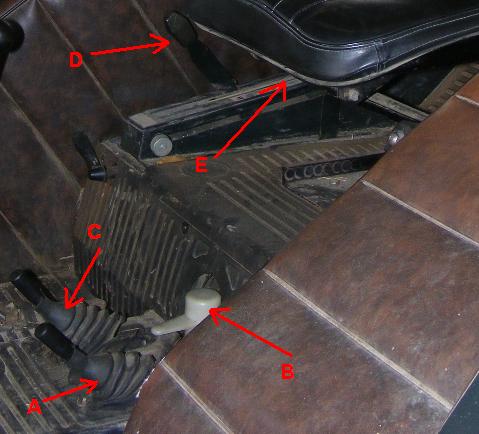

Habe meine ein paar Fragen zur Bedienung von einem Zetor 5211. Es geht um die Hebel im angehängten Bild.

Von den Hebeln A,B,E ist mir die Funktion nicht oder nur Teilweise bekannt.

Vom Hebel "C" weiß ich das man damit die Schaltgruppen wählt und vom Hebel "D" das man damit die Heckhydraulik betätigt.
Der Hebel "B" muss nach "links" gedreht sein wenn man die Heckhydraulik betätigen will aber mehr weiß ich nicht.

Kann mir mal jemand die genauen Funktionen erklären und welche Hebel zusammenspielen.

Vielen Dank an euch.

Liebe einam zu viel fragen als zu wenig

Ja, die Gute alte "OST" Technik ----> und läuft und läuft und läuft un................... , wenn man sie zu bedienen weiß ...

Die Funktion der Hebel kenn ich zwar nicht, aber mit Hilfe von Tante
hab ich das gefunden (du suchtest in einem anderen Fred ja auch nach Ersatzteillisten etc.) :

http://html-pdf-converter.com/pdf/zetor-5211.html
http://www.motorbooks.at/Traktor/Techni ... tthandbuch

Gruß
Adi

Die Ersatzteilliste und das Reperaturbuch habe ich bereits. Aber danke.

Hallo,

so dann legen wir mal los.

Hebel A
Er hat 4 Stellungen.
Die Erste (wie auf dem Bild ganz unten) Hydraulikpumpe wird angetrieben Zapfwelle aus.
Die Zweite Hydraulikpumpe und Zapfwelle (540 oder 1000 1/min) eingeschaltet.
Die Dritte ist die Neutralstellung.
Die Vierte (Hebel senkrecht) Wegzapfwelle ein Hydraulikpumpe aus.

Hebel B
Der Hebel ist eine Kunstoffkappe unter der ein Zapfwellenstummel mit anderer Verzahnung zu finden ist.
Gleichzeitig wir mit ihm zwischen 540 und 1000 Zapfwelle umgeschaltet.
Hebel nach links 540, Mitte Neutralstellung, Hebel nach rechts 1000 Zapfwelle.
Sollte die 540 oder 1000 nicht sauber rein gehen Kappe anheben und etwas versetzen.
Wenn B nicht eingelegt ist kannst auch an A keine 540 / 1000 Zapfwelle einschalten.

Wichtig: zum betätigen von Hebel A oder B Zapfwellenkupplung betätigen!!!


Hebel E
Er ist für die Externe Hydraulik, das sind die zwei Hydraulikanschlüsse rechts über der Anhängekupplung.
Nach Vorne Anschluss 2 unter Druck, dann Schwimmstellung, anschließend beide zu, und nach Hinten Anschluss 1 unter Druck.

Übrigens der kleine Hebel links von dem Buchstaben E und genau Über C ist die Drossel für die Hydraulik.

Der Hebel zwischen Fahrersitz und Hebel E ist für die Regelkarakteristik der Regelhydraulik (Lage-, Misch- und Kraftregelung)

hallo flash. vielen dank!!!!!!!!! du hast mir sehr weiter geholfen!!! DANKE

Hallo zusammen,
ich habe nun seit gestern auch einen Zetor 5211 :):).

Welche Funktion hat der Hebel zwischen dem Sitz und Position E? Er ist mit D-M-P beschriftet?

Danke im Voraus

Grüße,
Herbert

Seeschlange hat geschrieben:Hallo zusammen,
ich habe nun seit gestern auch einen Zetor 5211 :):).

Welche Funktion hat der Hebel zwischen dem Sitz und Position E? Er ist mit D-M-P beschriftet?

Danke im Voraus

Grüße,
Herbert

flash hat geschrieben:
Der Hebel zwischen Fahrersitz und Hebel E ist für die Regelkarakteristik der Regelhydraulik (Lage-, Misch- und Kraftregelung)

Sorry, aber kann leider mit der Regelkarakteristik der Regelhydraulik (Lage-, Misch- und Kraftregelung) wenig anfangen. Bin absoluter Neuling. Eine einfache Erklärung würde mir sehr helfen.

Danke

Seeschlange hat geschrieben: Eine einfache Erklärung würde mir sehr helfen.

Mit der Lageregelung stellst du die Höhe der Dreipunkthydraulik ein wenn du zB einen Düngerstreuer , einen Heuwender oder einen Kreiselmäher angehängt hast , also alles Geräte welche auf eine bestimmte Höhe eingestellt werden und auch da stehen bleiben sollen .
Mit der Kraftregelung wird die Arbeitstiefe bei Bodenbearbeitungsgeräten wie Pflug , Grubber oder Scheibenegge eingestellt . Diese Geräte werden mit der Kraftregelung oder auch Regelhydraulik immer auf die eingestellte Höhe gehalten und automatisch etwas angehoben wenn diese im Acker durch Unebenheiten und wechselnde Bodenverhältnisse absacken .
Die Mischregelung ist halt eine Mischung zwischen beiden Regelungsarten .

Vielen Dank für diese Erklärung.
Das heißt "D" steht für Lageregelung, "M" für Mischregelung und "P" für Kraftregelung?

- Welche Regelung würdet ihr für ein Mulchgerät verwenden? "D" ?
- Muss ich etwas beim Ändern der Regelung beachten oder kann diese zu jeder Zeit verändert werden?

Wenn ich alles richtig verstanden habe, wähle ich zuerst eine Regelung für mein jeweiliges Gerät aus. Danach stelle ich mit Hebel D (siehe Foto) die Höhe der Hydraulik ein?

Wie funktioniert solch eine Kraftregelung? Wird die Höhe beim Überschreiten einer fest definierten Kraft geändert oder ist die Nachregelung variabel?

Vielen Dank im Voraus

Und direkt noch eine offene Frage.

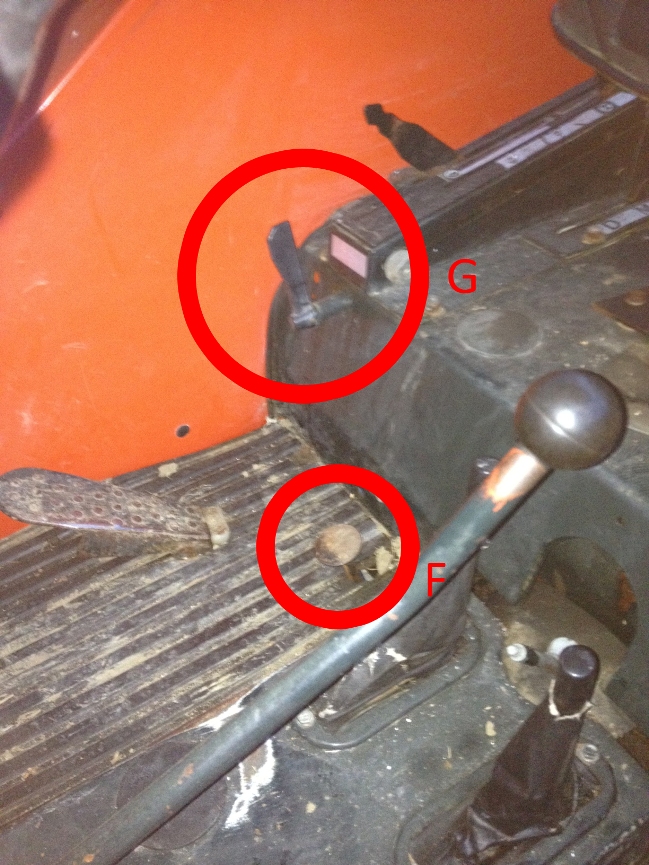

Welche Funktion hat der Fußschalter "F"?

Hat "G" ebenfalls eine Funktion?

Schönen Abend

Seeschlange hat geschrieben:Und direkt noch eine offene Frage.



Welche Funktion hat der Fußschalter "F"?

Hat "G" ebenfalls eine Funktion?

Schönen Abend

" G " ist die Senkdrossel für die Heckhydraulik und bei dem Fußschalter " F " vermute ich mal ganz stark , das es das Pedal für die Differentialsperre ist .....

Danke Falke für die Erklärung der Regelhydraulik.

Vielleicht könnt Ihr mir noch mit den offen gebliebenen restlichen Fragen helfen?

- Steht "D" für Lageregelung, "M" für Mischregelung und "P" für Kraftregelung?
- Welche Regelung würdet ihr für ein Mulchgerät verwenden? "D" ?
- Muss ich etwas beim Ändern der Regelung beachten oder kann diese zu jeder Zeit verändert werden?

Hallo Seeschlange,

hab mir vor kurzem nen 5011 angelacht - rein fürn Hof zum Hobby, man wird ja nicht jünger...

-Steht "D" für Lageregelung, "M" für Mischregelung und "P" für Kraftregelung? - JA
-Welche Regelung würdet ihr für ein Mulchgerät verwenden? "D" ? - JA
-Muss ich etwas beim Ändern der Regelung beachten oder kann diese zu jeder Zeit verändert werden?
Kannst du jederzeit ändern, nur musst du aufpassen was dein Gerät dann veranstaltet - kann sein das es sich spontan senkt oder hebt, wenn du die Regelart änderst.

Ich hätt hier übrigens ne Bedienungsanleitung vom 5211 sowie ETK und Rep.Handbuch gescannt als PDF zu liegen - bei Bedarf Mail/PN. Ebenso zum 5011 sowie ne sehr gute Adresse für gute und günstige Zetorteile für unsere doch schon etwas älteren Schätzchen.

Gruß
