Hallo

Hat jemand von euch eine Anleitung (eventuell aus einem Zimmererlehrbuch oder Berufsschulunterlagen) wie man
originale Zimmererschragen anreißt und mit Schwalbenschwanz verbindet.


Wäre sicher für viele andere hier auch interessant zum Nachbauen.

Dankeschön

Sowas mein ich:

http://sc1.reidl.de/img/products/00/6821.jpg

hallo!

meinst Du vielleicht so etwas?

MfG Fredd

entnommen der Zeitschrift "Der Zimmermann"

Da wird jedoch eher darauf eingegangen, wie man
mit Schifttechnik die Füsse an den waagerechten Holm
anschließt und die "wahre Länge" der in 2 Richtungen
ausgestellten Füsse zeichnerisch ermittelt.

Diese Füsse mit dem "Geissfuß" (Klauenbug) sind eine Möglichkeit
Zimmererböcke zu fertigen. Dann müssen die Füsse aber
mit einem durchgehenden Schraubbolzen befestigt werden.

Sinnvoller und anspruchsvoller ist der Anschluß mit Schwalben-
schwanz, der zieht den Fuß bei Belastung stabilisierend zum
Holm hin, eine kleine Schraube zur Fixiering reicht.

@regenwurm

Gibts für deine Methode auch einen Bauplan, kenne es nur so, wie in meinem Plan beschrieben.
Dieser Bock ist für meine Zwecke ausreichend stabil, aber das mit der Schraube stimmt natürlich
Der Bock ist allerdings ruck-zuck angefertigt, wenn man eine Schablone in der Werkstatt hängen hat.

MfG Fredd

Der Vorteil beim Schwalbenschwanzanschluß ist auch, wenn der Fuß nur ein wenig nachschwindet, dieser sich
immer formschlüssig in der Nut wieder zentriert und fest eingespannt ist. Folglich nicht seitlich wakelt.

Anleitung hab ich keine zur Hand, kann aber morgen mal Bilder solcher Zimmerböcke machen.

Schau mal hier : http://www.schreiner-seiten.de/verbindungen/

Reicht das ?

Servus zusammen,
ich bin Schreiner - und Kapers nicht!
Würd ja gern helfen aber so wie das beschrieben kenn ich das nicht.
Eine Skitze würde helfen.

Bei mir (und allen anderen Schreinerreien wo ich gearbeitet hab) wurden die Böcke immer gezapft.
Lehrlingsarbeit üben üben üben.
Der Vorteil der Zapfen ist das die Böcke Komplet ohne Metal aus komme. Sollte man doch mal rein sägen wird nix stumpf.
Wen Sicht da mal was gelockert hat (was sehr sehr selten war) auserneinderklopfen leimen keilen und alles ist wider stabil!

Gruß Holzspaß

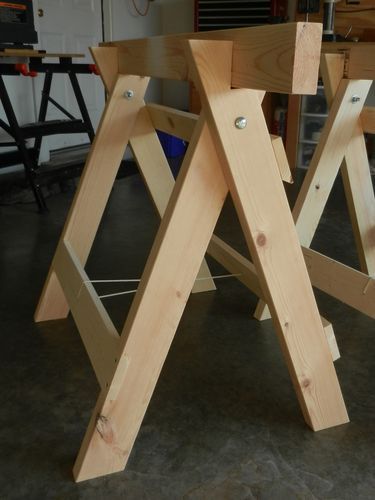

So werden die original Zimmererböcke gezimmert.

Servus zusammen,
ahhh jezda! Es wahren Gradleisten gemeint und keine Schwalbenschwänze.
Hat das quer Brett zum Balken Luft? Würde Sinn machen damit im falle eine Schwindens das Bein "nachrutschen" kann.
Man müsste dann halt die anderen Beine kürzen.
Warum wird das Bein mit dem Balken verschraubt?

Gruß Holzspaß
