Also wenn Du 5 Schalter hast, gehe ich davon aus, das Du an einen 2 Scheinwerfer anschließen willst und sonst nur einen, oder?
Wieviel Ampere können die Schalter? Die Strahler haben ja 3A. Wenn die Schalter mindestens 6A können, brauchst Du keine Relais.
Dann jeweils die Schalter einzeln absichern, 5A bei den einzelnen, 7,5A bei dem mit zwei Strahlern
Kabel sollten jeweils 1mm2 reichen, kenne mich aber bei der kfz- Elektrik mit den Vorschriften nicht aus.
Wenn auf direkt an die Batterie gehen willst, kannst du das natürlich machen. Hier hast Du einen maximalen Strom von 18A. Also ein Kabel mit 2,5mm2 oder 4mm2 wenn du auf Nummer sicher gehen willst.
Dazwischen würde ich noch relativ nah an der Batterie eine Sicherung ins Kabel machen. Je nach Querschnitt 20A oder 25A.
Hier könntest Du auch mit einem Relais arbeiten, falls Du die Strahler nur in Verbindung mit Zündung oder Licht betreiben willst.
Nicht das Du Dir die Batterie leer saugst.

schau erstmal nach ob es oben im Dach nicht schon eine Vorrüstung für ASW gibt, der Hersteller war da teils recht freigiebig. Da orginal 55W Halogenlampen angeschlossen wurden, reicht das für LEDs locker aus.
Warum willst du unter die Treppen so starke Lampen bauen?

Hmm, ganz ohne der bestehenden Schlepperelektrik wird's nicht gehen - du brauchst zumindest die Masse und den Batterie-Pluspol.

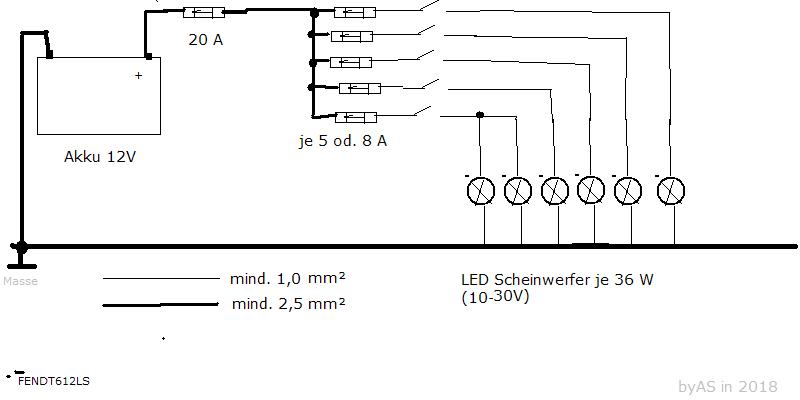

So könnte die Schaltung im einfachsten Fall nach deinen Vorgaben aussehen. Als Schalter genügen einfache 10 A Typen.
Die 20 A Sicherung muss so nahe als möglich am Akku angebracht sein.
Wenn du auf Einbindung von Klemme 15 verzichtest, darfst du halt nach Abstellen des Traktors nie vergessen, den Christbaum auch auszuschalten ...



Westi war schneller ...

Adi

@Falke:
Dafür hast Du schöner gezeichnet

Danke für die schnellen Antworten.
Die Skizze hilft aufjedenfall sehr gut.

Das heißt ich gehe mit einem Kabel (6 aderig, da 6 Stellplätze am sicherungskasten????) vom Pluspol über den Sicherungskaste abgesichert zum Schalter.
Vom Schalter auf das Pluskabel vom Scheinwerfer und das Massekabel von Scheinwerfer an die Karosse richtig?
Dann sollte es laufen?

Ich mache die unter die Treppe damit ich auch links und rechts was sehe wo ich hin fahre. Besonders beim Gras mähen oder Schwaden ist dann gut zu sehen wo man wieder rein fahren muss.


https://www.amazon.de/gp/aw/d/B0753FZ3Z ... ref=plSrch

https://www.amazon.de/gp/aw/d/B071JY6HS ... halter+kfz

Hier einmal der Sicherungskasten und die Schalter.

Du gehst mit einer Ader von der Batterie über eine Vorsicherung auf den Sicherungskasten. Dort verbindest Du die Eingangsseiten der einzelnen Sicherungen untereinander mit dem gleichen Querschnitt. Dann gehst Du nach den einzelnen Sicherungen mit einem kleineren Querschnitt auf die Schalter, von dort auf den Plus der Scheinwerfer. Die Masse dann irgendwo an die Karosserie

Als Vorsicherung zwischen Batterie und Sicherungskasten kannst Du sowas nehmen:

https://www.conrad.de/de/flachsicherung ... 53899.html

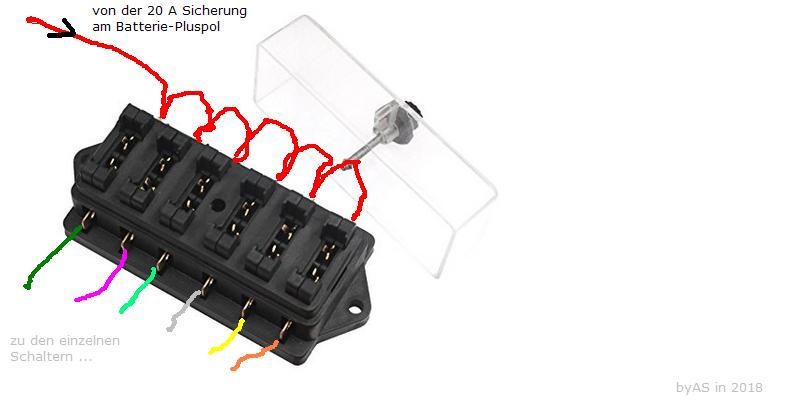

Und hier auch noch ne Zeichnung, die Beschreibung kam ja schon von Westi ...


Bildquelle: amazon

A.

Vielen Dank euch!
Super Erklärungen und Hilfen!
Wenn es fertig ist werde ich ein zwei Bilder für euch machen!
Schönes Wochenende!
