Balken verlängern, Maschinenschuppen

von **FRED222** » Di Jan 13, 2026 23:48

Guten Abend, leider sind für den Umbau unseres Maschinenschuppen ein Teil der Balken zu kurz. Es fehlen maximal 20cm, die Balken haben 10cm*20cm und sind gut 6m lang. Sie reichen also teilweise nicht bis zum Aufnahmebalken. Ein Austausch wäre sehr schwierig. Die mir bekannten Holzverbindungen sind für mich zu aufwendig, ich würde gern die entsprechende Balkenstücke stump davor setzten und beidseitig Lochbleche nehmen. Ist das so machbar, oder was würdet ihr machen?. Danke

von **FRED222** » Di Jan 13, 2026 23:54

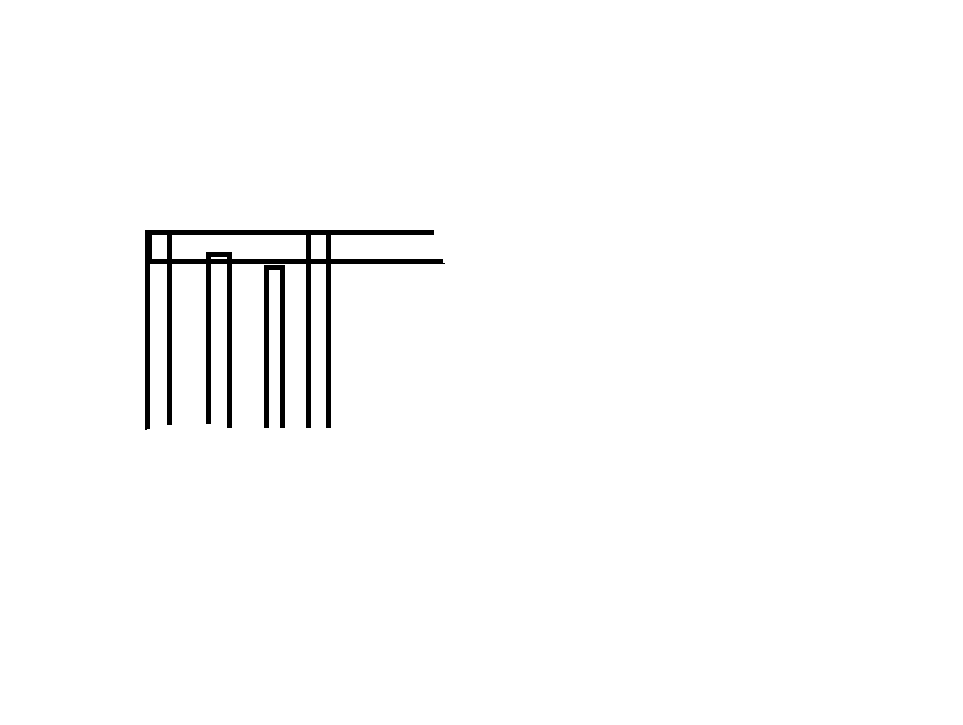

Skizze

von **FRED222** » Di Jan 13, 2026 23:56

Sowas evtl

von **FRED222** » Di Jan 13, 2026 23:57

https://www.lamprecht24.de/holzverbinde ... gKKPvD_BwE

von **FRED222** » Mi Jan 14, 2026 0:00

https://www.schraubengigant.de/Gerberve ... m-verzinkt

von **T5060** » Mi Jan 14, 2026 1:05

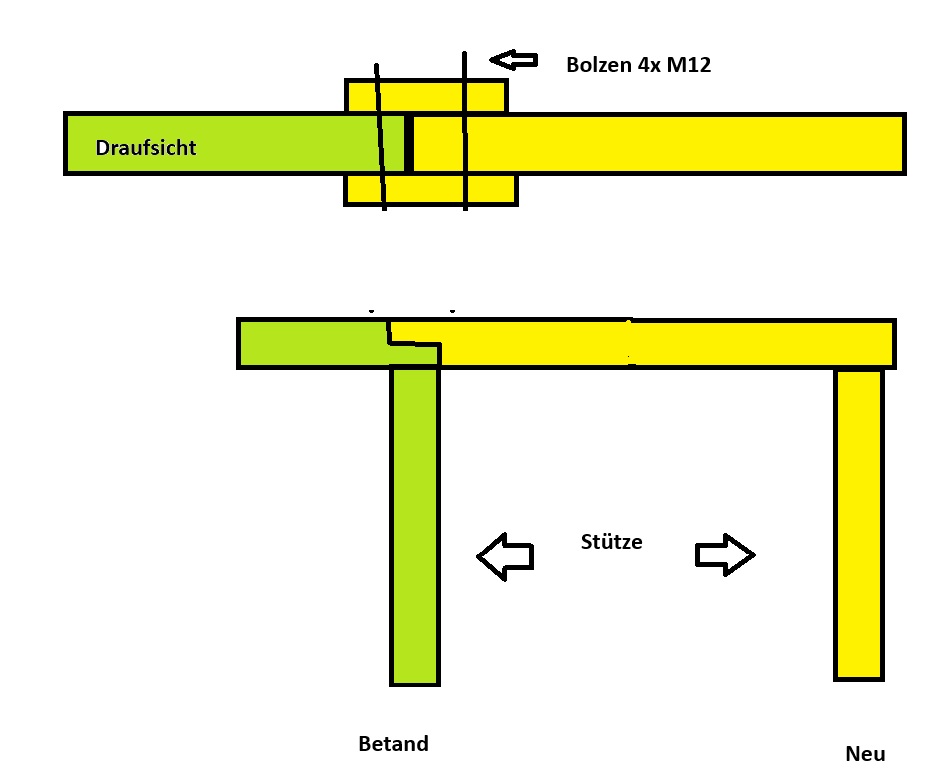

Auf der Stütze stossen und ne Zange drum

von **240236** » Mi Jan 14, 2026 4:11

FRED222 hat geschrieben:Guten Abend, leider sind für den Umbau unseres Maschinenschuppen ein Teil der Balken zu kurz. Es fehlen maximal 20cm, die Balken haben 10cm*20cm und sind gut 6m lang. Sie reichen also teilweise nicht bis zum Aufnahmebalken. Ein Austausch wäre sehr schwierig. Die mir bekannten Holzverbindungen sind für mich zu aufwendig, ich würde gern die entsprechende Balkenstücke stump davor setzten und beidseitig Lochbleche nehmen. Ist das so machbar, oder was würdet ihr machen?. Danke

So wie es für mich ausschaut ist das eine Balkenlage (Sparren oder Deckenlage). Ich würde eher auf beiden Seiten eine Dicke (den Anforderungen entsprechend) Sperholzplatte mit min. 1m Länge beischrauben und diese zusätzlich bis auf den Auflagerbalken machen und dazwischen das Fehlstück schrauben. Als Schrauben würde ich 8 oder 10mm Tellerkopfschrauben verwenden

Ich weiß ja nicht, wie hoch diese Verbindung belastet wird. Wenn sie nicht stark belatet wird, reichen diese Blechverbinder auch, Man könnte auch zusäzlich Stirnseitig jeweils 2St. 30mm Dübelstangen einbohren.

von **allgaier81** » Mi Jan 14, 2026 8:24

Moin, ich würde auch die Variante von T5060 bevorzugen.
Allerdings kommen zwischen das Holz dann Bulldog Holzverbinder

: Screenshot 2026-01-14 080003.png (55.44 KiB) 1617-mal betrachtet

https://www.hug-technik.com/shop/simpso ... 5usEeJ7sVO

Mit seitlich angeschraubten "Sperrholzplatten" muss man aber auch das richtige Material wählen. Nicht das die im Außenbereich dann irgendwann mürbe werden.

von **egnaz** » Mi Jan 14, 2026 9:24

Ich gehe auch davon aus, dass es eine Balkenlage ist, wo die Balken zu kurz sind und nicht bis aufs Auflager reichen.
Wenn etwa 20 cm fehlen, dann bolzt du beidseitig an den Balken 1m lange 8x20 Balken an. Auf den 80cm wo die Balken aneinander liegen kannst du 3 Bolzen M12 verteilen. Zwischen die Hölzer bei der Bolzenverbindung kommen dann Einpressdübel, wie sie der Allgeier vorgeschlagen hat, aber nicht die Einseitigen wie abgebildet, sondern Zweiseitige.

von **Same 91** » Mi Jan 14, 2026 13:01

Je nachdem wie die Balken belastet werden , sollte man mit der Verbindung außerhalb des Säulenbereichs bleiben, um der dort herrschenden negativen Stützlast gerecht zu werden .
Zur Erklärung : Leg an beiden Enden eines Brettes ein Kantholz unter und steig in der Mitte drauf .
Jetzt wird das Brett dort wo es aufliegt nach oben gedrückt . Das ist die negative Stützlast !
Bei 6 Meter Spannweite solltest mit der Balkenverbindung mindestens einen Meter Abstand vom Auflager halten !

Ich würde einen Zimmermann fragen !

von **allgaier81** » Mi Jan 14, 2026 13:32

Danke egnaz für die Korrektur.

Ich habe überhaupt nicht drauf geachtet das die nur einseitig gezahnt sind weil ich die bisher nur zweiseitig kannte.
Selbstverständlich müssen die für diese Anwendung zweiseitig gezahnt sein!

von **egnaz** » Mi Jan 14, 2026 14:09

Die Einseitigen benutzt man wenn man Holz und Stahl mit Bolzen verbinden will.

von **MikeW** » Mi Jan 14, 2026 19:29

die sinnvollste Lösung hat der @egnaz genannt. Zum verbolzen würd ich min. 16`er Gewindestäbe nehmen obwohl 12`er wahrscheinlich auch genügen.

von **egnaz** » Mi Jan 14, 2026 19:48

Die Bolzen brauchen bei Einpressdübel keine Belastungen auf Abscheren aushalten, sondern nur die Balken zusammen zu drücken. Daher reichen problemlos M12. Bei Bolzenverbindungen ohne Einpressdübel können in diesem Belastungsfall die Balkon durch das Bohrloch der Länge nach aufreißen.

von **langholzbauer** » Mi Jan 14, 2026 21:17

Die Verbindungen gehören schon trotz" Scheibendübeln Din 1052" auf ausreichend Flächenpressung verschraubt.
Am besten unterhält sich der TE auf Basis dieses Fadens mal mit einem erfahrenen Zimmerermeister über die optimalste Ausführung!
