Lohnt sich nie im Leben, sone Schaufel zu bauen, außer sie soll leichter und stabiler sein, als eine von der "Stange" - nur dann wird sie auch teurer.

hallo,

ich möchte eine Leichtgutschaufel mit ca 2-3m3 bauen (Hackschnitzeltransport)
hat damit jemand erfahrung oder einen Bauplan ??

mfg

schau mal in ebay nach bausätzen , ein kollege von mir hat auch schon so eine in der Größe gebaut, selber lohnt sich nicht wirklich, oft sind Bausätze schon so günstig zu bekommen dass man für das Material auch schon fast soviel zahlt, wenn man keine Kontakte hat,

@all
Selbermachen lohnt sich wirklich nicht! Es gibt jede Menge no name Hersteller die super Qualität für rel. kleines Geld bieten! Aber es gilt natürlich auch hier: Hinfahren, anschauen, anfassen und dann entscheiden. Gerade bei den Riesenschaufeln werden doch auch Riesenkräfte und -momente eingesetzt, die eine Blechschaufel bestimmt nicht aushält.
Selbst von Bausätzen rate ich ab, da i.d.R. in den heimischen Werkstätten kaum verzugsfrei geschweißt werden kann!

Baumschubser

Ich wollte auch selber bauen, aber jetzt hab ich ne neue Fliegl Schwergutschaufel mit 2m für 600€ gekauft, da kommst mit selberbauen nicht mehr viel günstiger hin, wenns dann auch verzinkt sein soll, und ne dicke Hardox Schürfleiste dran sein soll...

Material wäre nicht das Problem, und nen Laser haben wir auch nur nen anständigen bauplan bräuchte ich

Fendt 309 hat geschrieben:Honk 81
Frag mal bei Kugelblitz nach derkann alles erklären was man zum Bau einer Holzzange Braucht und wissen muss.
Der hat auch haufenweiße Bilder eingestellt

Z.B unter eigenbau Seite 83
Gruß Fendt.

der meldet sich nie!

Hallo,

hat jemand von euch einen Bauplan für eine Frontladerschaufel oder eine DXF?

Möchte mir dazu noch eine Leichtgutschaufel bauen. DXF oder Zeichnung.

MFG

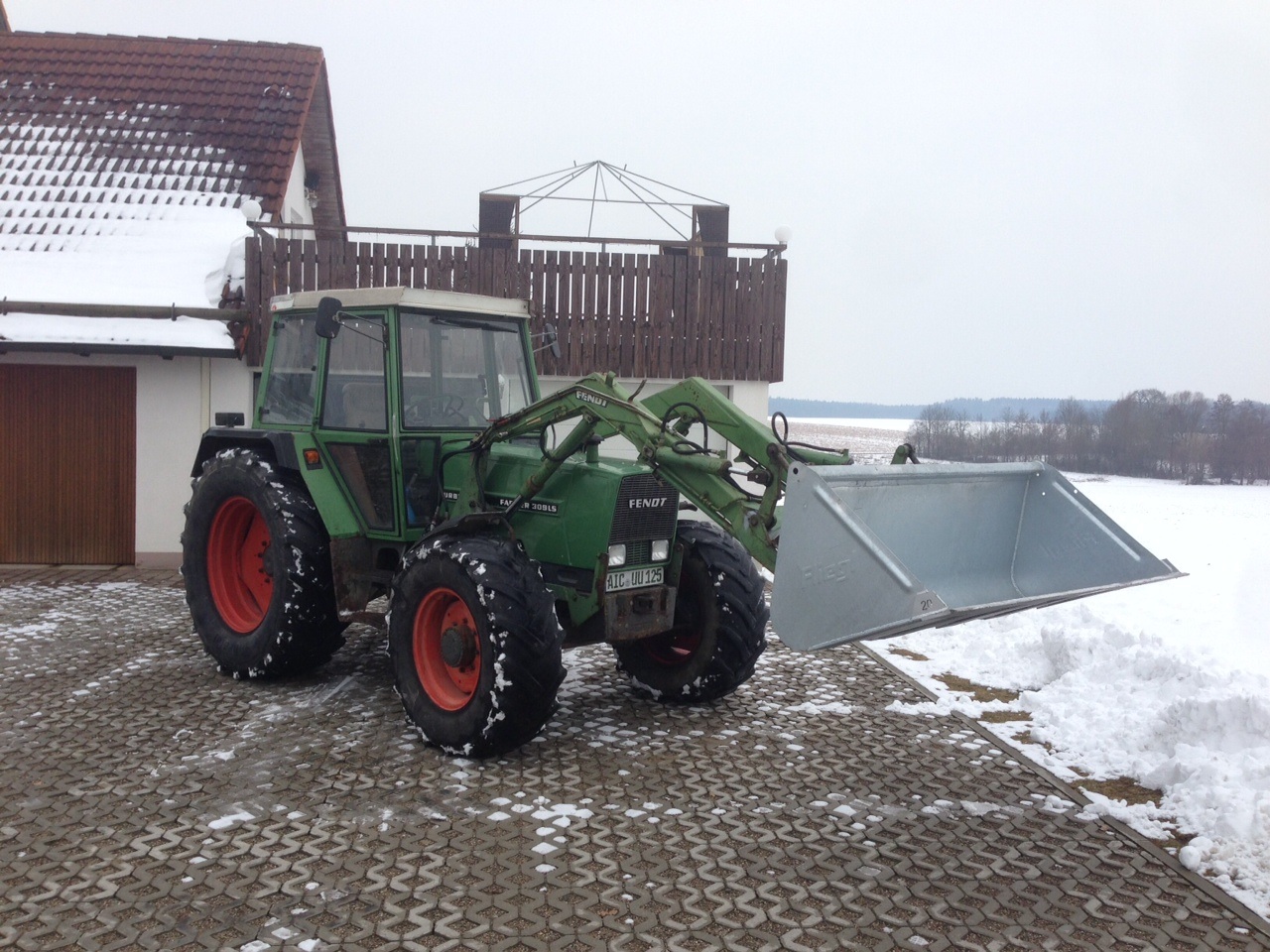

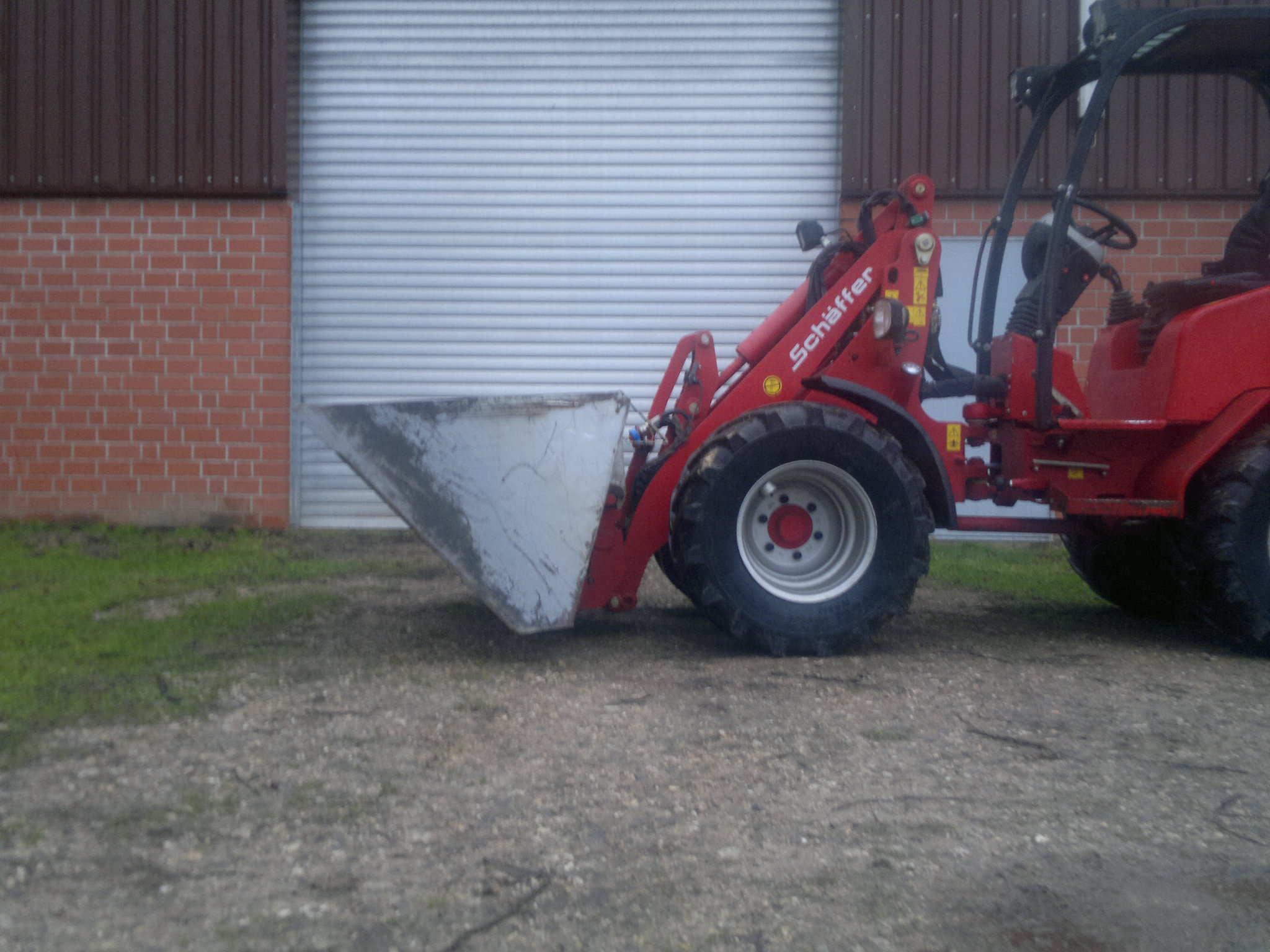

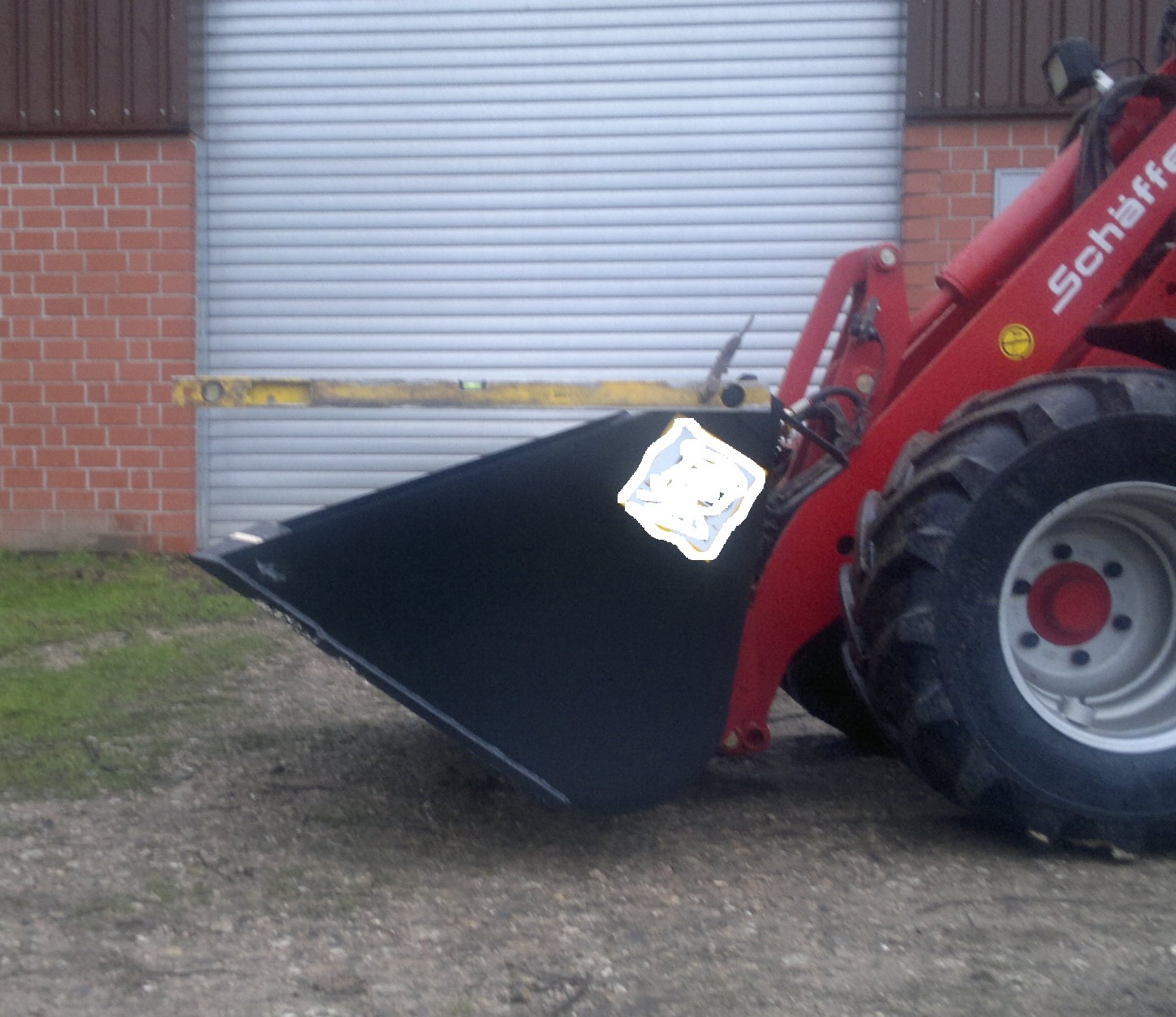

hab mal eine solche gebaut

Einen Standardbauplan für eine gute Schaufel gibt es nicht .
Vor der Planung sollte man berücksichtigen das z.B. bei einer Leichtgutschaufel der Schaufelrücken und die Schneide in etwa auf einer Höhe seien sollten .Bei einer Erdschaufel z.B. kann die Schneide tiefer seien , aber der Auskippwinkel bei angehobener Schaufel sollte größer seien damit die Erde auch heraus kommt.
Wenn man dann noch den Ankippwinkel bei abgesenkter Schwinge und den Auskippwinkel bei angehobener Schwinge berücksichtigt ,kann man für das entsprechende Fahrzeug und das geplante Schüttgut eine optimale Schaufel konstruieren .

Ich habe danach schon mehrere Schaufel geplant und gebaut. Meiner Meinung nach lohnt es sich eine Schaufel selber zu bauen wenn sie optimal geplant ist. Eine 0815 Ebay Schaufel ist nie optimal .

Hallo ich möchte meinen alten stoll frontlader um rüsten!
Haben Sie die möglich kein mir CAD Daten zu zuschicken!
Das wäre mir sehr hilfreich

Hallo, hat jemand noch eine Datei CAD für den Eurowechseler?

Alfi89 hat geschrieben:Hallo, hat jemand noch eine Datei CAD für den Eurowechseler?

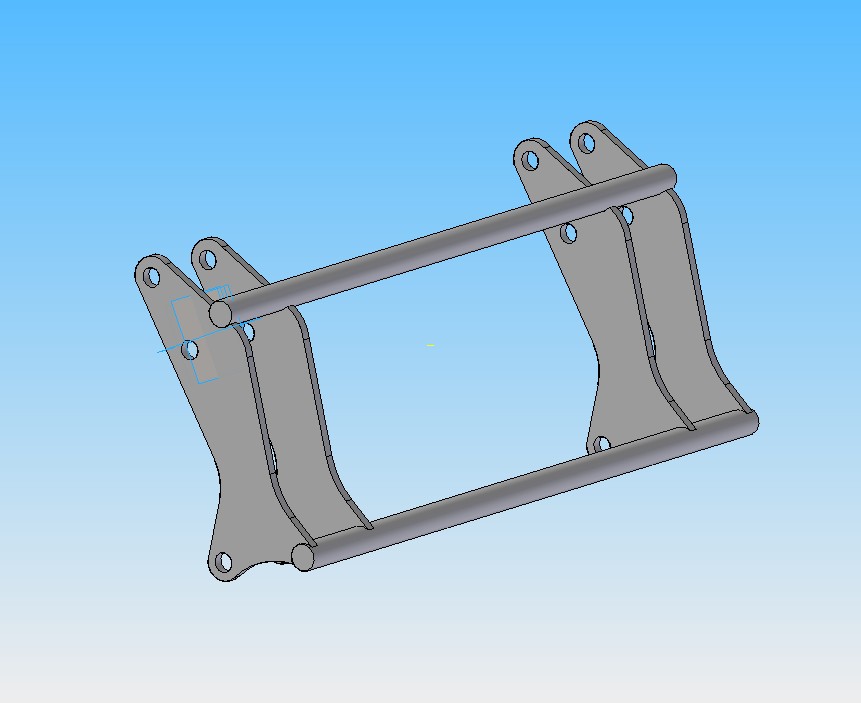

sowas?

Ja genau wenn es möglich ist eine DWG Datei dann ich mir das in Inventor weiter bearbeiten
