bauplan frontladerschaufel

von **Barnyhope** » Fr Dez 19, 2008 15:24

hallo, ich bin auf der suche nach einen bauplan für eine frontladerschaufel.
die größe etwa 1.80 - 2.00 meter. vielleicht auch schon auf dxf format für den laserschneider. hat jemand so was zu bieten ???
weiterhin würde ich mir gerne eine holzrückezange bauen und auch auf der suche nach zeichnungen. kann mir jemand weiter helfen ??
besten dank

Website · von **Honk81** » Fr Dez 19, 2008 16:28

für Schnellwechselrahmen nach Euro-Norm?

von **IHC of Doncaster** » Fr Dez 19, 2008 19:33

Sowas dürfte doch recht schnell im Cad gezeichnet sein oder? Wenn man dann mal das Cad hat ists leicht mittels Cam einen CNC-Code draus zu machen.
Die einzigen runden Teile sind die Seitenteile ... wenn man sie denn rund macht.

MFG

Website · von **Honk81** » Fr Dez 19, 2008 20:46

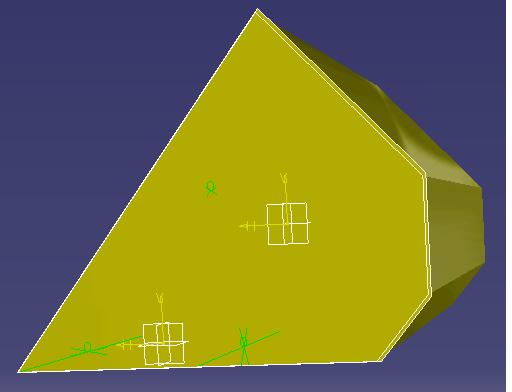

Also ich hab letztens mal das hier bei nem Bekannten angefragt, auf Preise warte ich noch. Is pi mal Daumen gezeichnet, 1,80m breit und als Leichtgutschaufel gedacht und n bisschen zum planieren. Paßt aber wohl nicht für ne Euro-Aufnahme, besitz ich nicht, is mir daher egal.

edit: Volumen 0,713m³

von **Barnyhope** » Fr Dez 19, 2008 21:36

ja das mit dem cad ist einfacher gesagt als getan. ich habe kein zeichenprogramm und kann auch nicht umgehen damit.
also die antwort mit der zeichnung ist super, gibt es da auch schon genaue pläne oder zeichungen !??

Website · von **Honk81** » Sa Dez 20, 2008 8:52

Das Bild ist quasi ne genaue Zeichnung. Dahinter stehen zwei Zeichnungen 'parts' (Seitenteil und Korpus) die als 'product' zusammengefügt wurden um zu sehen wie das ganze zusammenpast. Allerdings paßt diese Schaufel nicht an einen Schnellwechselrahmen, die Winkel und Längen passen nicht, ich hatte keine Maße und für mich ist das nicht wichtig da nur Klinkenlader.

von **mates** » Mo Nov 16, 2009 17:17

Hallo,
bitte ich brauche zeichnung seitentaile auf euro- wechselrahmen siehe bilder.haben sie bitte diese?

: ram.jpg (20.63 KiB) 19071-mal betrachtet

von **mates** » Mo Nov 16, 2009 17:18

vielen danke

Website · von **Honk81** » Mo Nov 16, 2009 20:05

Jaaaah, auf sowas warte ich auch noch. Ich konnte bisher noch nirgendwo die Maße für nen Schnellwechselrahmen finden. Hier im Forum wurde auch schon öfters erfolglos danach gefragt, da hilft wohl nur selber bei Bekannten abmessen.

von **Fendt 309** » Fr Feb 05, 2010 21:34

Honk 81
Frag mal bei Kugelblitz nach derkann alles erklären was man zum Bau einer Holzzange Braucht und wissen muss.
Der hat auch haufenweiße Bilder eingestellt

Z.B unter eigenbau :arrow:

Seite 83
Gruß Fendt.

von **Kugelblitz** » Sa Feb 06, 2010 11:46

@Honk81
wenn du nur den Rahmen suchst, kauf ihn dir so :arrow:

biste auf alle Fälle günstiger wie beim Eigenbau :!:

Ab und an sind die Dinger in irgentwelche Beilagen und kommen um die 300 euros.
War erst kürzlich bei Agrar Direckt im Prospeckt für 279 euro.

von **ratlos** » Mi Nov 14, 2012 17:21

Ich brauchte wohl ne zeichnung vom schnellwechselrahmen (seitenteile) . So wie das bild von mates.

von **Bernhard B.** » Do Nov 15, 2012 19:43

die CAD Zeichnung für diesen Rahmen hab ich noch irgendwo rumliegen .. müsst ich mal schauen

von **ratlos** » Sa Nov 17, 2012 12:48

Das ist nett. Danke

von **Bernhard B.** » So Dez 02, 2012 19:45

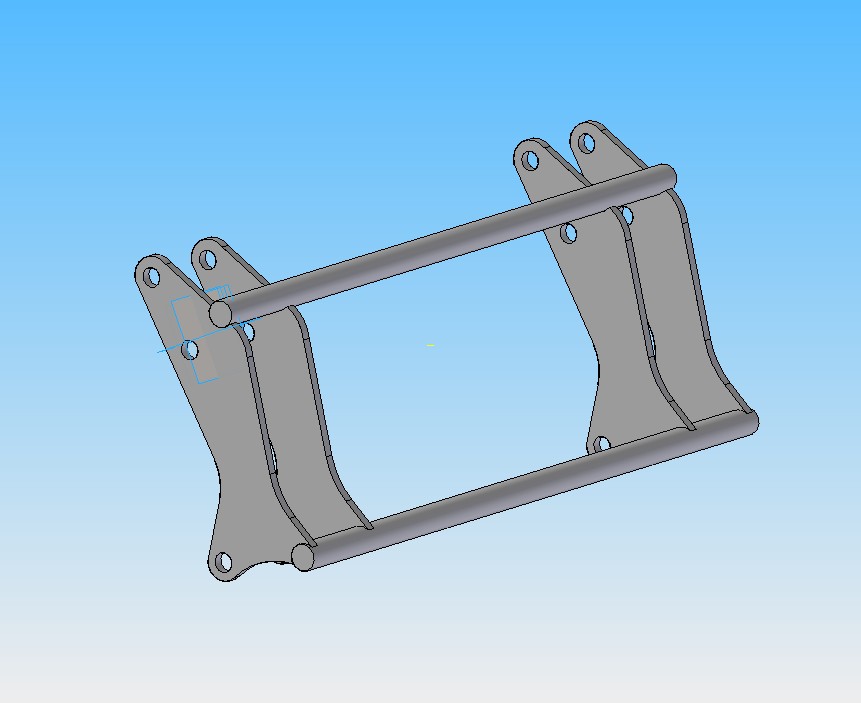

hier mal das 3D Model von so nen Kuppler.
