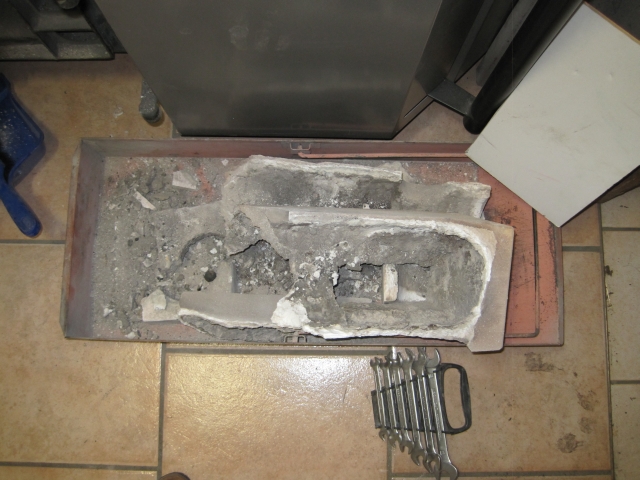

Nachdem sich die BK meines HV-Kessels nach rund 3500 Std. aufgelöst hat

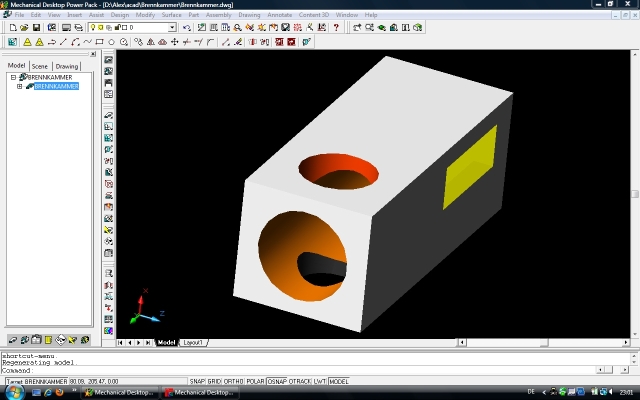

habe ich mir überlegt ob es Sinn macht die Ersatzbrennkammer welche ich in der Garantiezeit (Ende 2004) bekommen habe einzubauen . Mich stört an der neuen BK, daß Sie aus Beton hergestellt ist - in der BK herrschen immerhin bis zu 700 Grad, dazu wird das heiße Gas durch das Gebläse hindurchgesaugt. Da ich über den Sommer den HV nicht brauche habe ich zunächst einmal die neue BK ins 3D-CAD übertragen

Da ich keinen Schamottbeton auftreiben konnte - gibts das überhaupt ?? habe ich die BK aus Schamottsteinen nachgebaut
Die Steine haben rund 25 EUR gekostet - dazu kommt natürlich die Arbeitszeit (reine Sägezeit ca. 2 Std, dazu nochmal 2 Std fürs CAD).

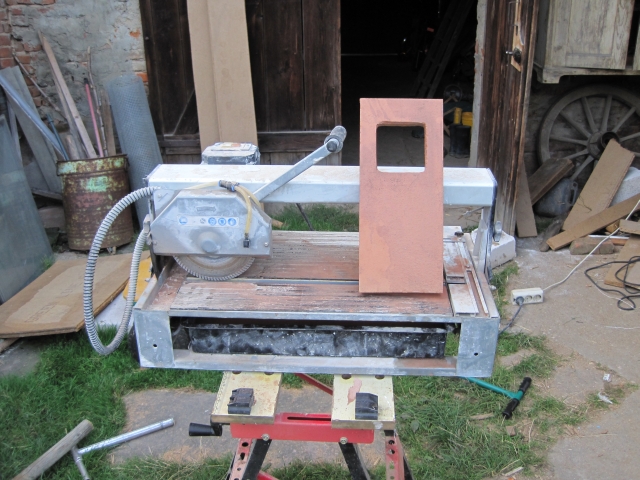

Die Löcher habe ich mit einer Stichsäge ausgesägt, alle 10 cm ein neues Holzsägeblatt rein (original Aldi-Ware ) Das runde Loch im Boden ging mit einem HSS-Verteilerdosenbohrer der hat genau den gleichen Durchmesser

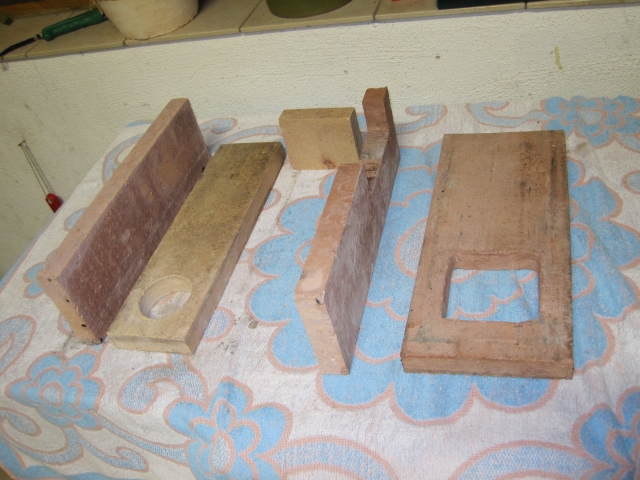

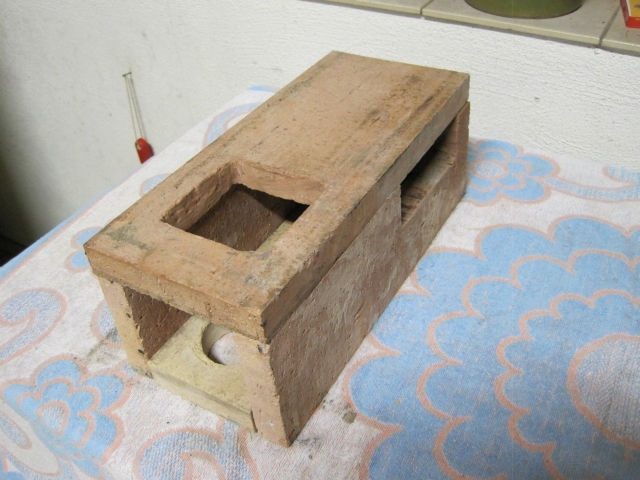

So sieht die BK dann fertig aus:


Und wenn man den Ofen schon zerlegt hat kann man den alten Düsenstein

gleich noch durch einen neuen ersetzen.
Die Kammer ist seit Juni drin- seit Ende September fast täglich.
Auffallend ist, daß der Flammstart in der Kammer jetzt bei ca. 280 Grad erfolgt, die BK-Temp geht selten über die 650 Grad hinaus.
An den Steinen ist absolut kein Ruß der sich festsetzt wie an der alten BK. Außerdem hat sich meine Befürchtung, daß sich in den Ecken Asche absetzt - bis jetzt nicht bestätigt.

es gibt kaum noch schamottmörtel zu kaufen. dafür gibt es VERMICULIT, ist hitzebeständiger, reißt nicht so schnell.
LG Ludger

Holzteufele,

warum hast Du eigentlich die neue Brennkammer nicht eingebaut?

Meine erste Brennkammer war auch noch aus dem weichen und faserigen Material. War nach zwei Jahren beinahe durch. Zum Glück noch rechtzeitig bemerkt. Die neue Betonbrennkammer zeigt nun nach zwei Jahren nur geringe Verschleißerscheinungen. In meinen Augen eine Verbesserung

Gruß
WB

Wunschbauer hat geschrieben:Holzteufele,

warum hast Du eigentlich die neue Brennkammer nicht eingebaut?

Meine erste Brennkammer war auch noch aus dem weichen und faserigen Material. War nach zwei Jahren beinahe durch. Zum Glück noch rechtzeitig bemerkt. Die neue Betonbrennkammer zeigt nun nach zwei Jahren nur geringe Verschleißerscheinungen. In meinen Augen eine Verbesserung

Gruß
WB

Ich hab dem Beton nicht getraut. Schamott ist bei fast allen HV-Herstellern für die BK im Einsatz. Außerdem wollte ich das mal ausprobieren..

Hallo Holzteufel,

ich hätte da mal ein paar Fragen zu deinem Eigenbau:

Aus was für Schamott (Rohdichte und Stärke) hast du die Brennkammer gefertigt?
Hast du den Deckel nur aufgelegt und bleiben die Seitenteil dann beim anpressen stehen?
Hast du die Steine verklebt oder nur lose zusammengefügt? Womit hast du verklebt?

Dann meine wichtgste Frage: Wie zufrieden bist du mit deinem Eigenbau und vor allem wie Haltbar ist er. Sind in der Zwischenzeit Risse oder sonstiges aufgetreten?

Habe bei Viessmann und Windhager nachgehört ob mit einer Verbesserung der Brennkammer zu rechnen sei. Wurde mir Verneint, da das Kesselmodell nicht mehr produziert wird.

Ich selbst habe auch einen Viessman Vitolig 200 26 kW, den ich seit 2004 betreibe. Die erste Brennkammer wurde auf Kulanz von Silicat auf Beton getauscht.3000 Stunden später musste ich schon wieder tauschen und jetzt 3500 Stunden weiter (Gesamtbetriebsstunden 9500) hat die dritte auch ihre Flügel gestreckt. Das nervt mich total an
Desweiteren muss ich jetzt die Schutztasse und die Abgasschikane erneuern.

Über einen persönlichen Kontakt zum Austausch würde ich mich sehr freuen.

Gruß
Kellerhexe

Cooles Projekt...
Wie heißt denn der Hersteller deines Holzvergasers?
Glaube auch, dass Schamott besser geeignet ist als Beton für eine Brennkammer. Die Oberfläche ist m. W. nach poröser und größer als die von Beton daher wird das Gas besser verbrannt, es entsteht weniger Ruß.

Kellerhexe hat geschrieben:Hallo Holzteufel,

ich hätte da mal ein paar Fragen zu deinem Eigenbau:

Aus was für Schamott (Rohdichte und Stärke) hast du die Brennkammer gefertigt?
Hast du den Deckel nur aufgelegt und bleiben die Seitenteil dann beim anpressen stehen?
Hast du die Steine verklebt oder nur lose zusammengefügt? Womit hast du verklebt?

Dann meine wichtgste Frage: Wie zufrieden bist du mit deinem Eigenbau und vor allem wie Haltbar ist er. Sind in der Zwischenzeit Risse oder sonstiges aufgetreten?
Gruß
Kellerhexe

Hallo Kellerhexe,
welchen Schamott ich verwendet habe kann ich Dir nicht sagen, - der Baustoffhändler hat mir Platten gegeben die für Kachelöfen (im Bereich der Brennkammer) verwendet werden.
Die Platten sind 30mm stark.
Ich habe alle Teile so geschnitten, daß ich alles nur hineinschieben konnte ohne verkleben - sie ist so wie auf den Bildern zu sehen eingebaut.
Der Deckel ist über die gesamte Brennkammerbreite geschnitten, die Seitenteile stehen bis auf den Boden und jener liegt dazwischen -und so hebt das Ganze eigentlich ganz gut.
Ich habe die Brennkammer jetzt knapp 3000 Stunden drin - ohne Probleme oder sichtbare Abnutzungen. Die letzte Kontrolle habe ich Anfang Januar gemacht - also Innenkontrolle - Gebrochen ist die Bodenplatte lediglich bei der Bohrung - der dünne Steg - aber das ist ohne Bedeutung. - Würde ich die Bodenplatte nochmal machen würd ich das Loch halb so groß reinschneiden.
Wenn ich Zeit finde möchte ich eine Form basteln mit konischer Brennkammer - also dem Lauf der Flammwege sich vergrößernd - und die BK mal mit Hochofen-beton (wir haben ein Stahlwerk in der Nähe ) bauen.

Ich bin der Meinung daß sich die paar Stunden arbeit gelohnt haben

Hallo ich weiß hier ist schon lange nichts mehr gepostet worden, aber wollte mal fragen wie es dir mit deiner selbs gemachten BK so geht? habe nämlich das selbe Proplem mit meinem Vitolig 200.
Habe dazu auch noch eine Frage: Hast du die Steine einfach so reingestellt oder hast du die BK vorher zusammen geklebt?
Im voraus vielen Dank für die Antwort

Holzvergaser83 hat geschrieben:Habe dazu auch noch eine Frage: Hast du die Steine einfach so reingestellt oder hast du die BK vorher zusammen geklebt?
Im voraus vielen Dank für die Antwort

Die Steine sind einfach nur reingestellt. Zuerst der Boden, dann die zwei Seitenteile und auf
die Seitenteile dann den Deckel. Geht ganz einfach und vor allem - die Bk hält..
Ich habe zwischenzeitlich auch die Abgasschikane von dem bröckeligen Zeugs befreit und auch
dort eine Schamotteplatte eingebaut..

Hallo,
ich will auch eine BK bauen, die vom Hersteller soll 600 € kosten...
Da ich keine Vorlage habe, die Frage an dich, ob du mir die Masse der einzelnen Teile überlassen könntest? Ich wäre dir sehr dankbar.
Gruß,
Torsten

Hi,
von der Schamottkonstruktion habe ich keine Abmessungen aufgezeichnet - die ist so einfach
aus Platten gesägt daß ich mir diese Mühe nicht machen wollte.
Besorg Dir 30mm starke Schamottesteine und nimm einfach die Außenmaße der BK als Anhaltspunkt.
Breite der BK 165mm, Höhe 152mm Tiefe 395mm.
Die Löcher einfach abmessen und reinsägen.

Holzteufele hat geschrieben:Die Löcher habe ich mit einer Stichsäge ausgesägt, alle 10 cm ein neues Holzsägeblatt rein (original Aldi-Ware ) Das runde Loch im Boden ging mit einem HSS-Verteilerdosenbohrer der hat genau den gleichen Durchmesser

Für alle Nachbauer, es gibt im Baustoffhandel auch Stichsägeblätter mit Diamantbeschichtung extra für Stein. Auch eine Steintrennmaschine die das selbe Prinzip hat wie eine Kappsäge vereinfacht die Ausschnitte oder aber für die Flex eine Diamantscheibe. Für runde Ausschnitte gibt es auch diese Diamantbohrkronen.

Ich weiß in der Anschaffung für diese "Kleinigkeit" zu teuer. Aber vielleicht hat ja der eine oder andere einen Fliesenleger zur Hand wo er sich das eine oder andere Werkzeug kurz ausleihen kann. Ich hätte die Sachen sogar zu Hause

Oder so http://www.holzvergaser-forum.de/index.php/forum/mein-heizungsprojekt/15784-hvs-25-e-geht-in-standardausfuehrung-ans-feuer-und-wird-modifiziert?start=150

Das Problem mit der kaputten Brennkammer hat mich auch erreicht (Ofen aus 2008) Habe die Reparatur der Kammer (bei mir ist nur der obere Teil auf der Höhe des Düsensteines eingebrochen) mit Vermiculite-Platten ausgeführt. Stärke 50 mm - Stichsäge hat genügt. Der Ofen ist ansonsten super sparsam und einfach zu bedienen. Es fehlt eigentlich nur ein günstiger Bausatz für die Brennkammer. Vielleicht aus Kalziumsilikat-Platten? Hat noch jemand Erfahrung mit einer Brennkammer aus Schamott-Platten gesammelt ?

Gruss vom bergbuur

Wieviele Stunden hat Deine Originalbk gehalten?
Die Kammer von mir ist immer noch intakt. Ich werd Sie demnächst mal
ausbauen und dann genau inspizieren.
