Ich weiß jetzt nicht, was und wo du gelernt hast.
Aber seit mindestens 50 Jahren werden im Holz- wie auch Stahlbau für Pfetten und auch Sparren rechteckigen Querschnitte hochkant verwendet, weil da mit weniger Material gleiche Traglasten abgefangen werden können.
Warum willst du unbedingt mit Quadratrohr anfangen?

@yogibär hat alles wichtige dazu geschrieben.

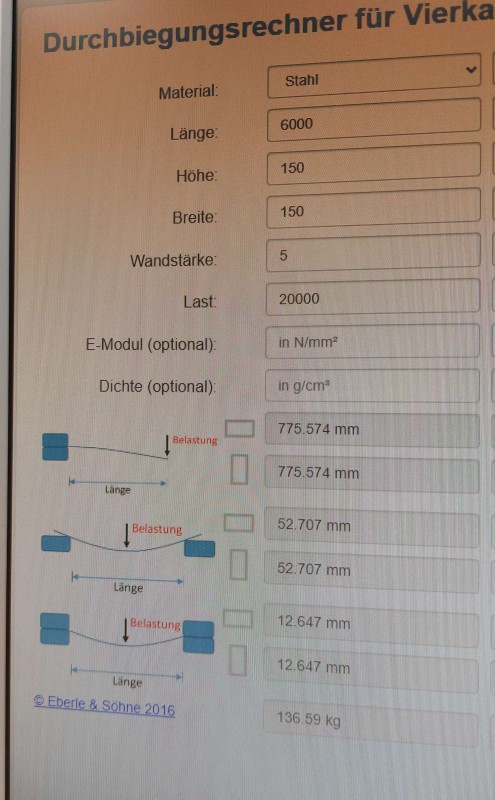

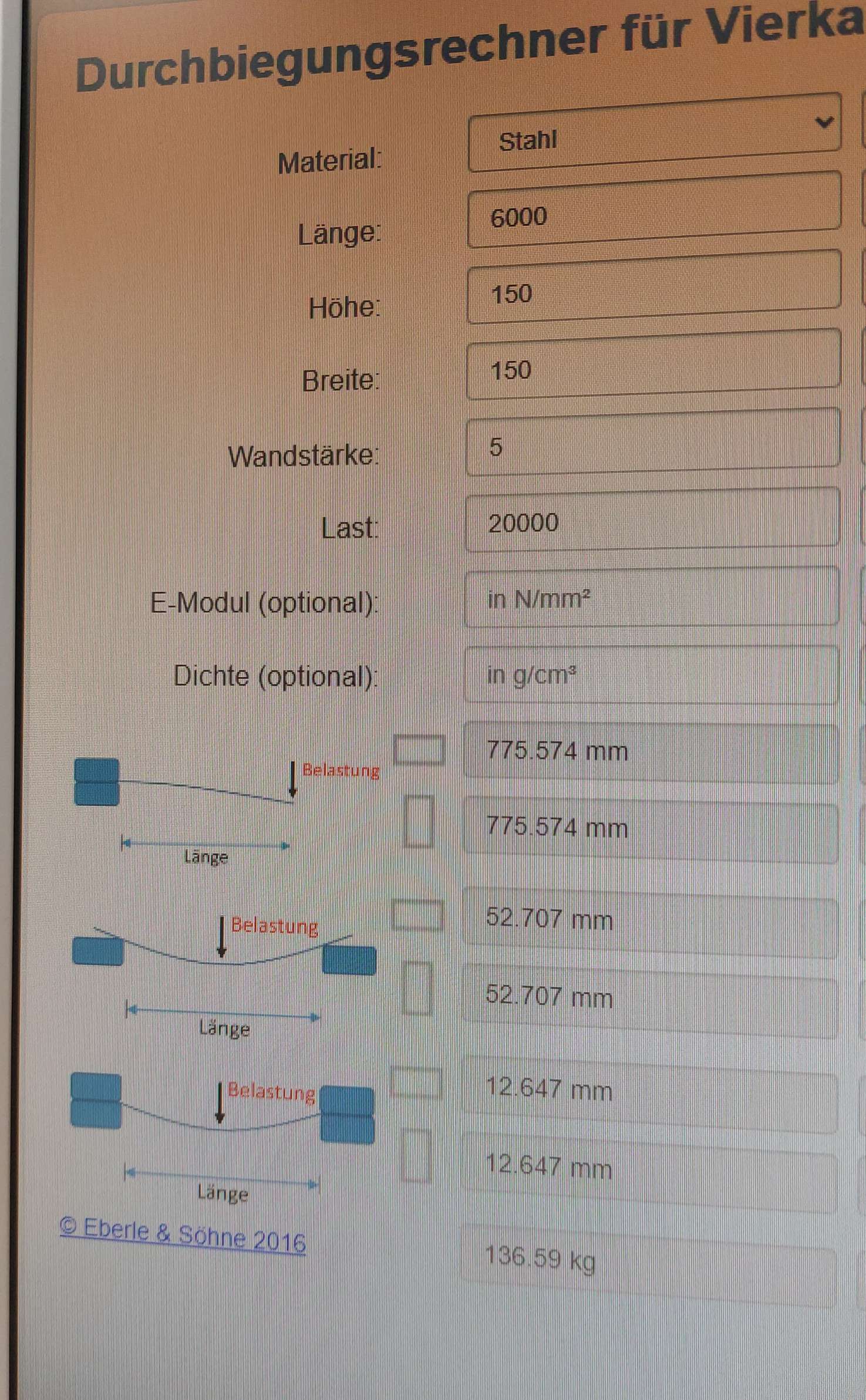

Und wer selbst zeichnen und rechnen will findet heute in 'Net zu jedem Trägerquerschnitt die Belastungsgrenze um selbst die Mindestquerschnitte zu berechnen.

Zuerst mal:
Es wird wie Gazelle es beschrieb eine "Industriearchiketur"
Du wohnst im wunderschönen Rosenheim, Oberbayern, und du nennst dich Forstwirt?
So eine Stahlkonstruktion ins Voralpenland dahinstellen?
Wenn du schon mit Stahl Vierkantrohr bauen willst (hässlich!) und Metallbauer bist, dann nimm dir das Tabellenbuch Europa "Metall" zur Hand, was du sicher in der Berufsschule besessen hast, [b]und du kannst alles berechnen![/b]
Ich habe das mal gelernt zu rechnen, allerdings zeichne ich heute alles mit CAD und mache dann eine FEM Analyse und schon weiß ich ob es hält.
Gruß Spänemacher

Wenn du jetzt noch jemand mit einem Sägewerk "alla Woodmizer" kennst, eigenes Holz hast und einen versierten Zimmermann, dann kannst du dir aus Borkenkäferholz einen tollen Carport für wenig Geld bauen.
Wenn du aus Holz mit Leimbindern machst, wird es wohl teuerer wie aus Stahl

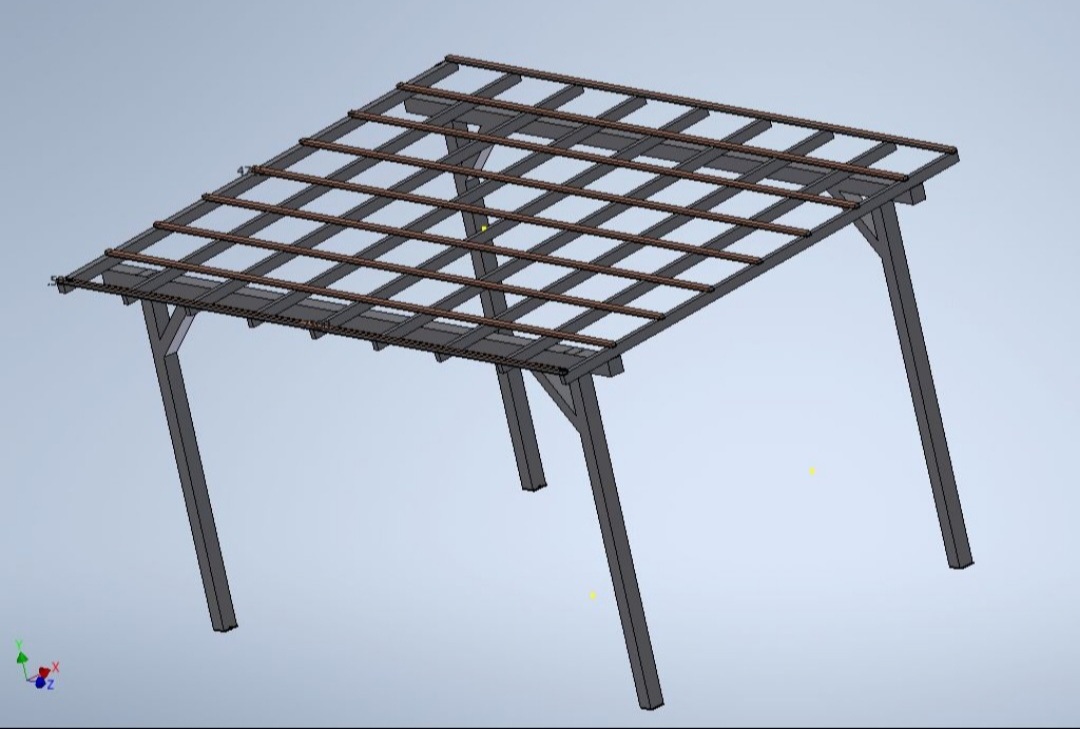

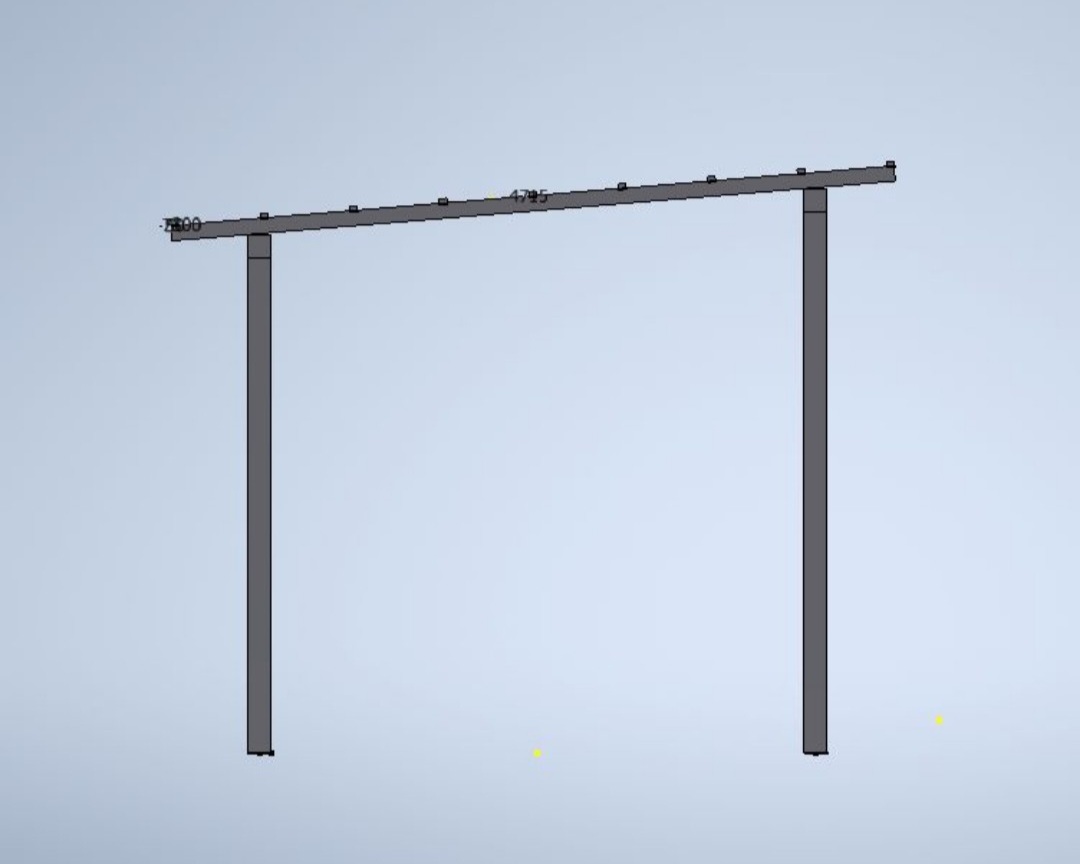

Ds hast recht habs mal geändert sieht gleich viel besser aus die sparren in rechteckig 100x60x3.
Die Pfette in 150x150 hab ich mal gelassen, denk das sieht stimmiger aus quadratisch.

Findet ihr es zuviele dachlatten für ein trapezblech? Sind nur 530mm lichtebweite abstand. Bei trapezblech nimmt man ja auch gern mal 1m oder mehr. Da frag ich dann den trapezblechhändler was er da sagt.

Was sagt ihr sonst noch grundsätzlich? Sollte halten?
Ja ich weis FEM wäre nett aber hab ich nicht die möglichkeit.


Kritik ist gern erwünscht. Ich baus halt gern aus stahl weil ich da gut ausgestattet bin und ist mal was amderes, mir gefällts und in kombi mit einer holzschalung aussen an 2 seitennis das ja doch nicht so hässlich find ich:)

Weshalb ist ein fundament mit 24cm breite sparsam?
Das wird ja kom9lett als ring rundum ausgeführt und in der mitte gepflastert. Er hält mit baustahl zusammennund wird ausbetoniert ringsum. Meine partyhütte mit 7x4 steht auf 17.5er schalungssteinen und hält, das carport steht viel geschützter als die hütte also da hätt ich keine bedenken. Mir gehts hauptsächlich um den carport wo ich unsicher bin.

Hallo Forstwirt,
du schreibst von gelernter Stahlbauer und fragst hier nach Querschnitten für ein Carport, ich weis jetzt nicht so recht. Irgendwie passt das wieder so zu einigen anderen Faden von dir. Dann kommen gute Ansätze aus der Diskussion heraus und du zeigst etwas an Beratungresistenz.
Es ist durchaus einen Kopfschüttler wert mit dir. Da haben wir hier noch so einen Wärmepumpen und Sanierungsprofi, aber der topt dich.
Also mach klare ansagen was du willst und dann kann auch von einzelnen geholfen werden. So Diskussionen von n60x60 bis 150x150 Rohr ist Käse.
Warum baut man ein Catport aus Stahl das dann optisch einem Holzkonstrukt gleich sieht, ich verstehe es nicht.
Wenn Stahl dann so von der Optik das ich es mit Holz so nicht bauen kann , und man sieht da war Stahlbautrechnisch einer dran der hats drauf.
Man kann übrigens Holz auch farblich streichen.

Holzkonstruktion oder Stahlkonstruktion liegt im persönlichen Empfinden. Beide gehen heut in moderner Bauweise zu realisieren, die, vernünftig ausgeführt, auch sehr gut mit altem Gebäudebestand harmonieren kann.

Vorteil der Stahlbauweise ist ganz klar, daß mit schlankeren Querschnitten größere Stützweiten realisiert werden können. Knotenpunkte können einfacher steif ausgeführt werden.

Vorteil der Konstruktion aus NSH ist ganz klar der mögliche geringere Preis auch weil Stammholz oft vorhanden und ein Säger bekannt ist. (BSH sieht das wieder anders aus und muß jeder zukaufen)

Aber generell, wie schon so Einige vorher geschrieben haben
- möglichst breiter als 3 m bauen
- Querschnitte von Pfetten und Sparren immer Rechteckig
- Querschnitte der Stützen quadratisch , im Holzbau je nach Konstruktionsart auch rechteckig

Wenn Stahlbau, dann würdeich das Trapezblech direkt auf die Sparren legen und keine Lattung dazwischen.
Wenn Holzkonstruktion und 2 verschalte Seitenwände, dann würd ich aus Gestaltungsgründen auch das Dach verschalen.
Aber ich weiß nicht, wie hoch die gestalterichen Anforderungen beim TE sind.

Grüße

.

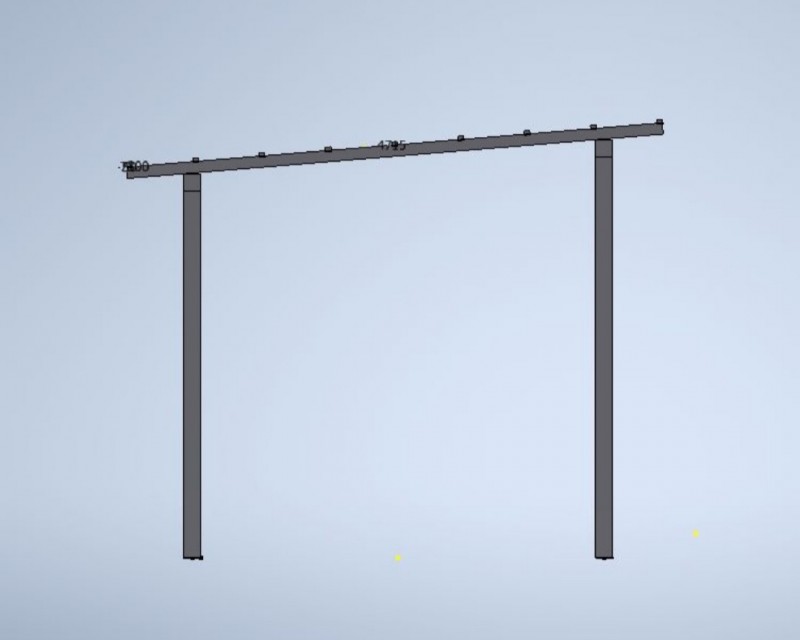

Bei den beschriebenen Fundamenten gibt es keine Einspannung.

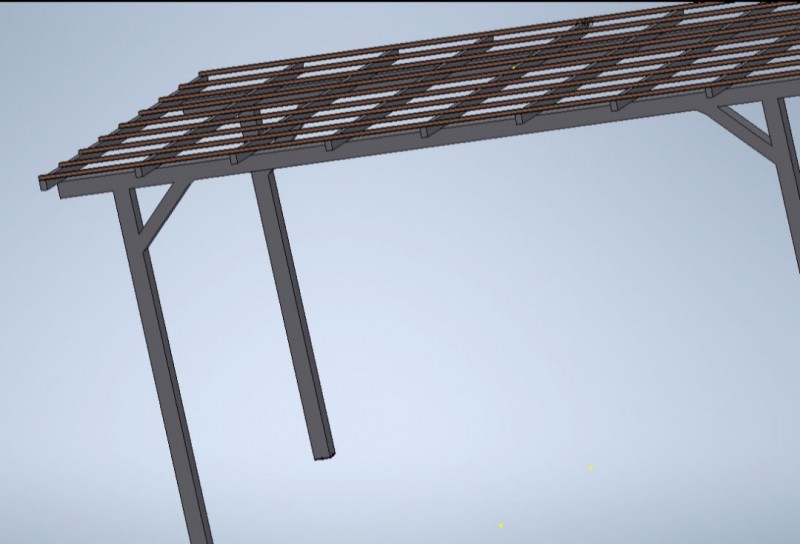

Die Konstruktion wird also wie im Bild zusammenbrechen:
.

.

Abhilfe:

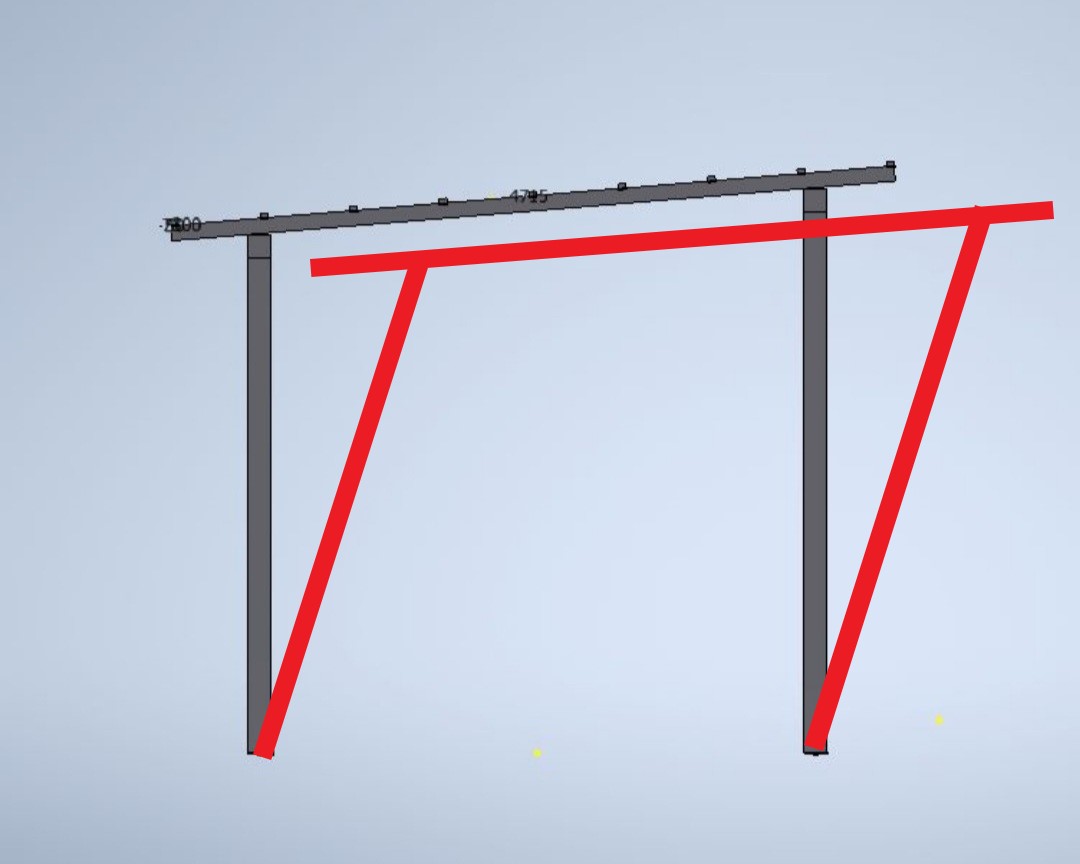

Zwei biegesteife Querrahmen einbauen.

Und auch das reicht noch nicht aus.

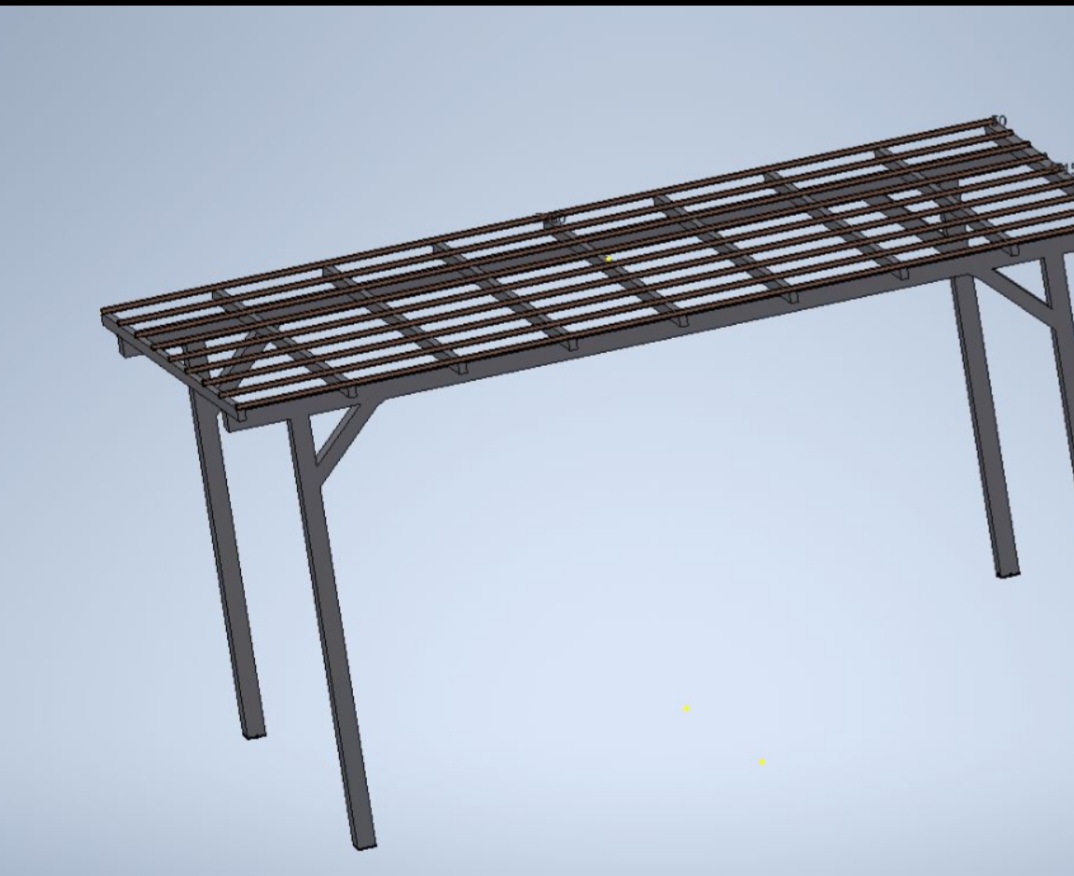

Die Konstruktion wird unter (Schnee)Last in Form einer Schraubenbewegung (Torsion) zusammenbrechen.
Abhilfe:

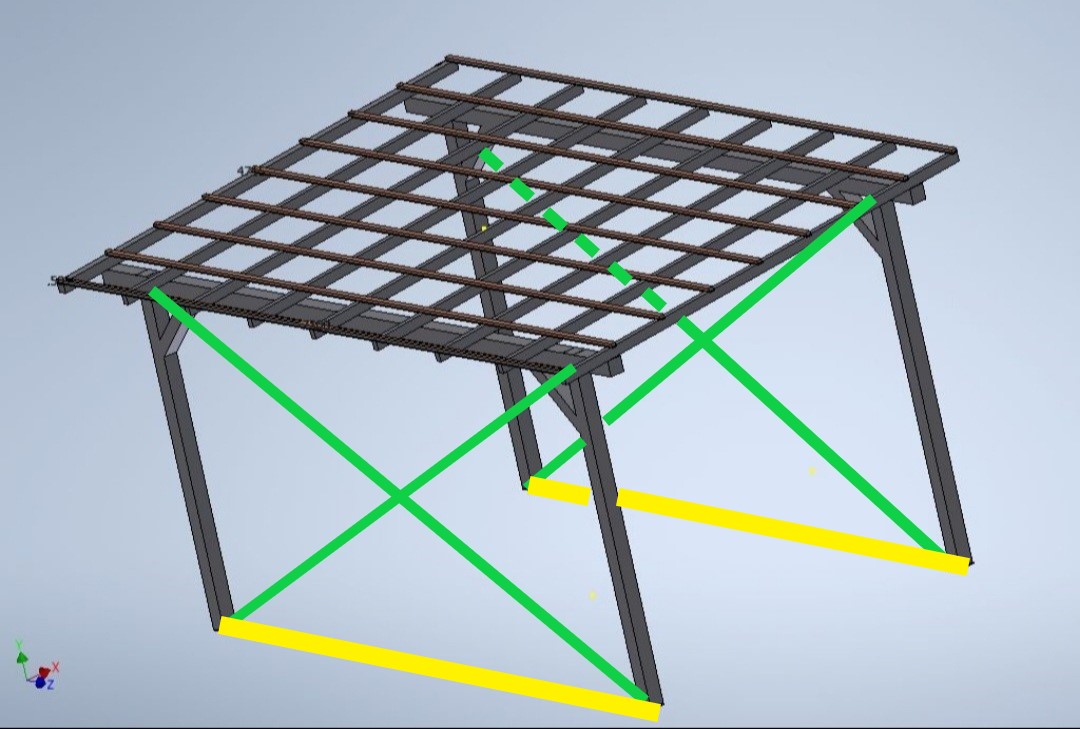

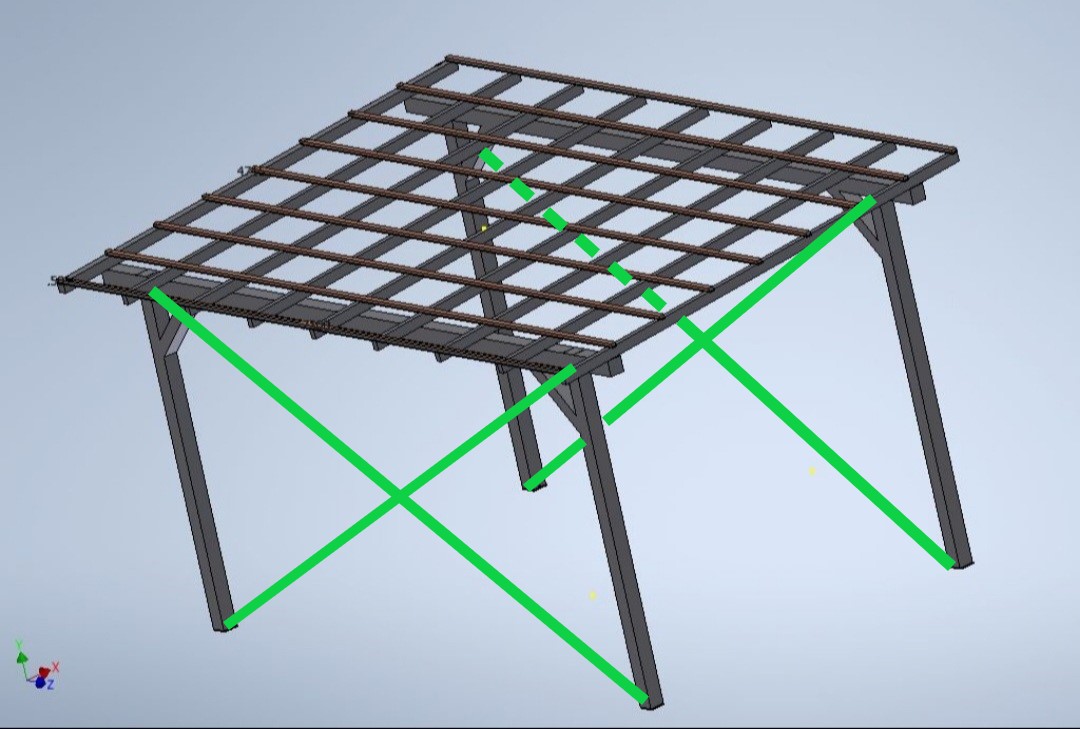

Diagonalverspannungen (kreuzweise) an den Seiten einbauen:
.

.

Wenn anstelle von (bewehrten)Linienfundamenten Punktfundamente kommen,
müssen unten noch Querriegel rein:
.

.

.

@ Gazelle
Ist nicht genau das der Vorteil von Stahlständern, dass mit einbetonierten Stützen in richtig berechneten Fundamenten die Kreuzverbünde in der Konstruktion deutlich filigraner ausfallen können?
Und nebenbei bemerkt haben auch deine Entwürfe Konstruktionsmängel in der rechtwinkligen ebenen Richtung zu den Verstrebungen.

.
Die Diagonalen werden hier etwa im Durchmesser 16mm gebaut.

Noch filigraner macht keinen Sinn.
Man muss sie ja auch befestign können, und sie sollen sich ja auch nicht verbiegen,
wenn z.B. jemand dran zieht.

Über die Konstruktion der Knotenpunkte habe ich gar nichts gesagt.

Man kann auch Köcherfundamente bauen, wo man die Stahlstützen biegesteif einbetoniert (einspannt).
Das war aber oben anders vorgegeben.
.

Forstwirt92 hat geschrieben:Weshalb ist ein fundament mit 24mm breite sparsam?

Weils kaum dicker ist als die Wandung Deiner Stahlträger

@AP _70

Redriver hat geschrieben:Es ist durchaus einen Kopfschüttler wert mit dir. Da haben wir hier noch so einen Wärmepumpen und Sanierungsprofi, aber der topt dich.

Das wollte ich auch schon anmerken.Wie kann man über ungelegte Eier schon so viel gackern?

A.

Gazelle: Das mit der Verstrebung sehe ich auch so, mir geht nur das Kreuz oder Windrispe auf dem Dach ab.

.
Wer die Linienfundamente nicht will, muss Köcherfundamente bauen.

Die Stützen werden irgendwas um und bei HEA oder HEAA 120 oder 140.

Also werden die Löcher von den Köcherfundamenten etwa 20 x 20 cm².
Die Wandungen vom bewehrten Köcherfundament müssen mindestens 16cm dick werden.
Also haben die Köcherfundamente mindestens 42 x 42 cm² im Grundriss.
Man baut dann 50 x 50 cm².
Frostfrei, also mindestens 80 cm tief.
Macht summasumarum 1 m³ Beton = 2,3 Tonnen.

Das Dach braucht keine Windrispen, ist ja kein Satteldach.

.

Servus,

lasst Euch doch da keinen Bären aufbinden.
Ich gehe auf das Thema schon gar nicht mehr ein da eh alles für die Katz ist.

Gruß

Ecoboost
