Des Wahnsinns Nackter Tag

von **eifelwurm** » Mi Dez 30, 2009 22:22

Vielen Dank für die schnellen Antworten.
@wiso-ich meine mich erinern zukönnen das die beiden Tankanschlüsse verbunden wären . werd ich aber noch kontrolieren.

eifelwurm

von **Trac-Peter** » Do Dez 31, 2009 10:46

Hallo
So würde ich es machen.

Vor das 2 Steuergerät würde ich dann noch ein Drosselventil http://www.hytec-hydraulik.de/hydraulik ... hop.htm#01 einbauen .
Das nicht alles gleich weg Fliest .
Oder wenn du keinen Verlust haben willst baust du ein Wegeventiel ein .(Kugelhan )

FG PEter

von **Vogesenblitz** » Do Dez 31, 2009 11:33

Hallo zusammen

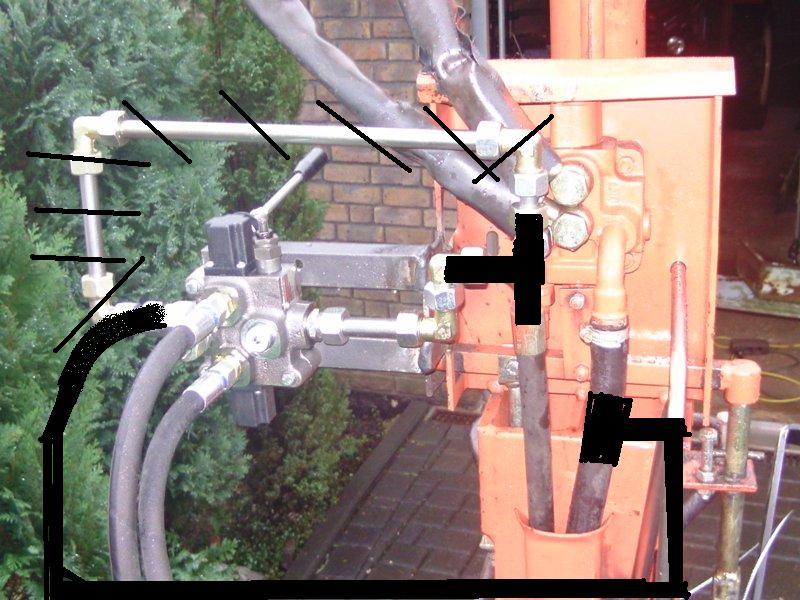

Bei meiner Winde war ein Ventil mit Druckweiterleitung dabei. Also ganz einfach den Druckschlauch am Spalter ab und auf den Eingang des neuen Ventil, danach vom Ausgang wieder zurück, wo der Druckschlauch vorher am Spalter war. ( Bild)
Damit ist der Spalter wieder betriebsbereit.
Von dem neuen Ventil gehen dann die Druckleitungen vorwärts und Rückwärts der Winde ab.
Damit diese sich drehen kann muss das Öl natürlich auch fliessen können, weshalb man an dem neuen Ventil noch einen offenen Rücklauf in den Tank braucht, bei dem immer das Öl abfliessen kann.
Grüße

Oktober 09 066k.jpg: (172.06 KiB) Noch nie heruntergeladen

von **Vogesenblitz** » Do Dez 31, 2009 11:37

Wiso wird mein Bild nur als Datei, nicht als Bild angezeigt?
Was ist der Trick?
Grüße

von **euro** » Do Dez 31, 2009 11:44

musst es da-> [img]X[/img] reinpassen

von **Vogesenblitz** » Do Dez 31, 2009 11:54

Danke, schnell mal gebastelt.

von **Waldwichtel** » Do Dez 31, 2009 12:39

Besten Dank für eure Hilfe wir haben noch einen Tankleitung vom 2 Ventiel zum tank gelegt und siehe da es funst.
Aber warum kann mein Spalter ohne etwas zu verändern Rückwärts laufen? Wir haben jetzt einfach die Leitung gedreht und gut. Aber warum????????????
Logich ist das nicht .
Aber Dank eure Hilfe Läuft jetzt alles Prima

von **eifelwurm** » Do Dez 31, 2009 18:29

Der Waldwichtel hat bestimmt heimlich die Leitungen am Zylinder getausch , nur um schnell mal was Stress zu machen

.
Nee im Ernst, an den Zylinderanschlüssen war keiner dran :shock:

.Da jetzt alles funktioniert :prost:

.
@wiso
In den Ventil war kein Druckweiterführungsstopfen zu sehen. Habe es mit Druckluft geprüft und anschliessen nach Schema "mit Druckweiterführung "
angeschlossen . Das DBV noch auf dem Druck des Spalters eingestellt. Vielen Dank für die ausführlichen Infos.

mfg eifelwurm

von **Flozi** » Sa Jan 02, 2010 1:49

Hy
Was habt ihr für eine Winde angebaut, König oder andere, Eigenbau?
Vielleicht sowas http://cgi.ebay.de/ws/eBayISAPI.dll?Vie ... K:MEWAX:IT

von **dima** » Sa Jan 02, 2010 8:40

Waldwichtel hat geschrieben:Besten Dank für eure Hilfe wir haben noch einen Tankleitung vom 2 Ventiel zum tank gelegt und siehe da es funst.
Aber warum kann mein Spalter ohne etwas zu verändern Rückwärts laufen? Wir haben jetzt einfach die Leitung gedreht und gut. Aber warum????????????

Hallo Waldwichtel,
die Tankleitung an dem 2 Ventil wird auf jeden Fall benötigt.
Da hier zwei DBV´s in Reihe (eins je Ventil) angebaut sind, würde sich der Einstelldruck theoretisch Summieren (praktisch ca.10% weniger).
Würden beide Funktionen gleichzeitig gegen Endlage gefahren werden, würde sich an der Winde die Summe der beiden Einstelldrücke einstellen.
Aus diesem Grund ist es unabdingbar eine separate T- Leitung einzubauen.

Je nach Ventilbauart (und das wird hier so sein), hat das erste DBV (Windenventil) vorrang, soll heißen der Arbeitsdruck am Spaltzylinder kann max den am Windenventil eingestellten Druck erreichen, kleiner ist durch das Originale DBV möglich.
Wenn es Dich aber nicht stört macht es nichts aus.
Warum der Zylinder auf einmal verkehrt herum läuft kann ich auch nicht erklären, vielleicht hat Dich Dein Kumpel wirklich verarscht. :roll:

von **eifelwurm** » Sa Jan 02, 2010 23:02

@ Flozi

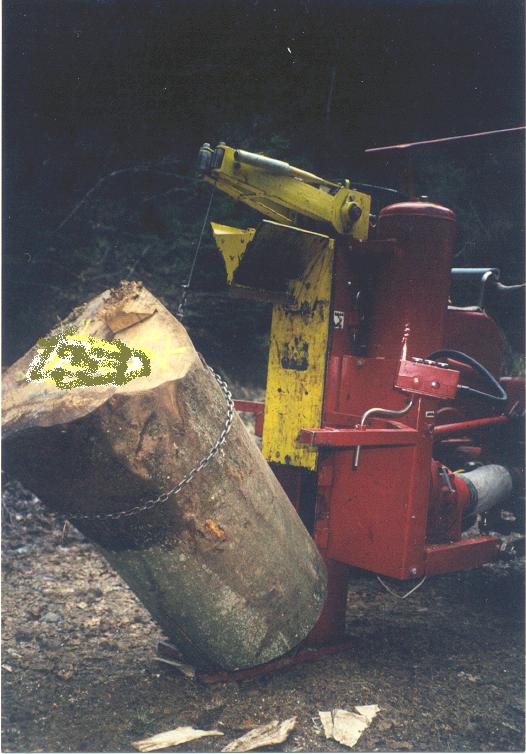

Wir haben an Waldwichtels Holzspalter eine Eigenbauwinde eingebaut.
Ich habe selber von anfangan eine dran, die will ich nicht mehr missen.
Im Wald wird das immer bestaunt.

@ dima
Ich hatte keine Informationen zu dem Verntil, mir war aber bekannt das für die extra Tankleitung ein Stopfen
eingebaut werden muß, diesen hatte ich beim ersten ansehen nicht gesehen , daher wollte ich es nach dem
Plan ohne 2. Tankleitung verbauen. Das klappte nicht, das Venti war auch ohne Stopfen gebaut für eine 2. Tankleitung.

An den Zylinderleitungen war keiner dran, und vorher ist der Zylinder mit der Steuerung aus der Ruhestellung hoch in die Arbeitzstellung
gesteuert worden, da lief das ganze noch normal :?:

. Wir waren mit zwei Mann und der Spalter war immer in Sichtweite.

mfg eifelwurm

von **Waldwichtel** » Sa Jan 02, 2010 23:06

Ne ne der lief von jetzt auf gleich falsch rum. Keine Ahnung warum
So wie du es beschrieben hast haben wir es auch gemacht

von **Randberliner** » Do Mär 04, 2010 16:56

Hallo Guten Tag

Gibt es eigentlich neues an der Seilwindenfront ??
Hab gehofft das eure Erfahrungen hier evtl mit Bildern wieder gegeben werden.
Ich bekomme morgen einen Oehler 19 mit Zapfwelle und Elektro.

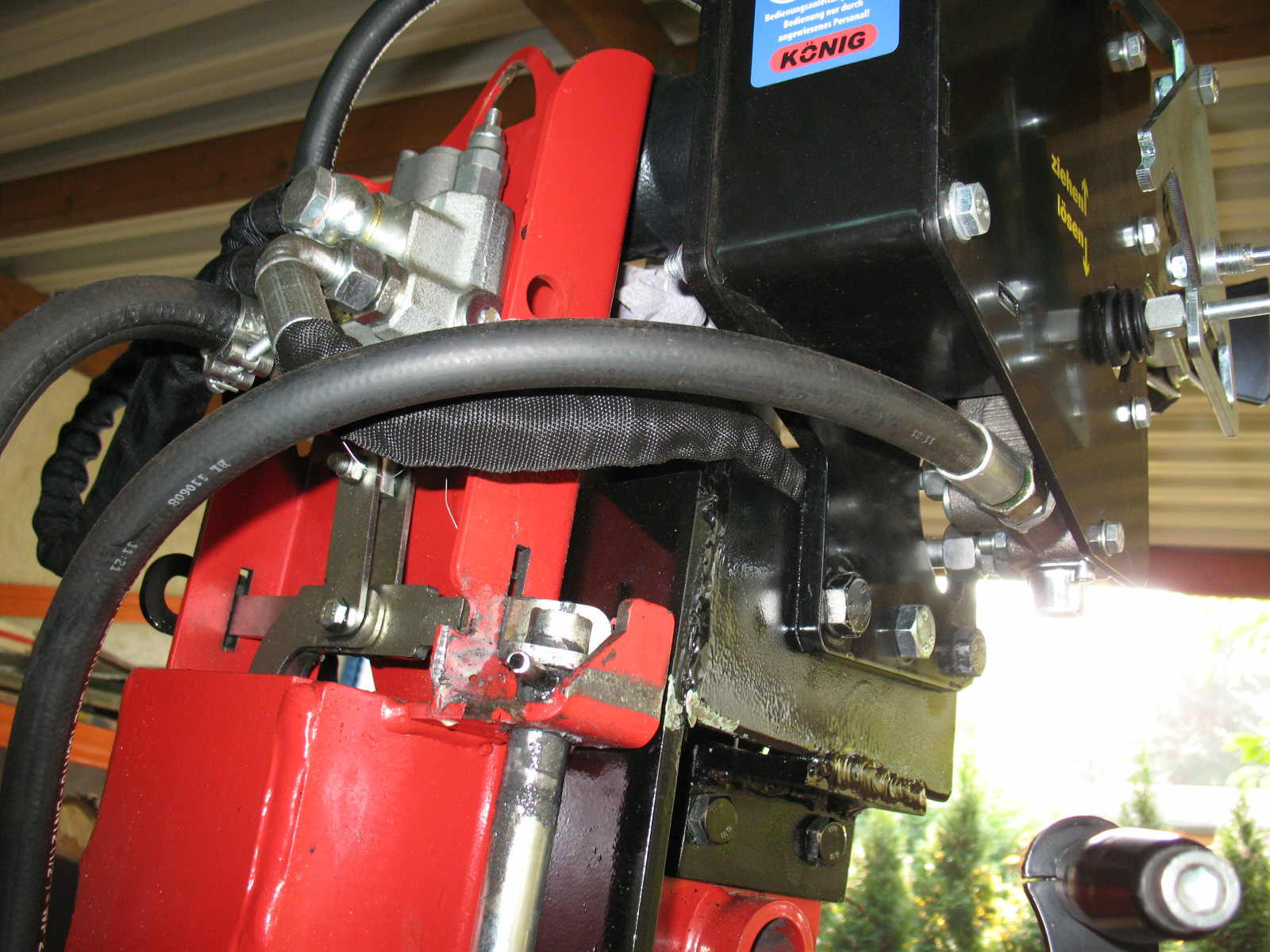

Da würde ich gerne wenn es euch recht ist eure Erfahrung mit dem Umbau nutzen und auch eine Winde von König anbauen

mfg Axel

von **Waldwichtel** » Sa Mär 06, 2010 17:14

Hallo
Da funst alles super wir haben noch ne Rücklaufleitung eingebaut so wie im Bild oben.Und dann die Leitungen am Zylinder getaucht
und seid dem laüft die Sau

von **Randberliner** » Sa Mär 06, 2010 21:01

Hallo Waldwichtel

Wäre es möglich genau zu beschreiben was eigentlich gebraucht und evtl umgebaut wird?
Zb die Winde wird die einfach angeschraubt oder wird noch eine Halterung geschweisst?
welche Teile müssen neben der Winde noch bestellt werden?
Ich hab meinen Spalter Oehler 195 bekommen und schon das erste Eichenmeterstück mit 80 cm Durchmesser gespalten ging wie Butter aber drei Kollegen mussten das Holz aufstellen das war echt Maloche !!
Also die Winde kann die das?? Wie lang ist das Seil ?? Auf was sollten wir Achten beim Arbeiten ?
Also Fragen Fragen Fragen ? Bin Anfänger !
Wäre schön wenn Du die Zeit mal hast da noch was zu erklären .
Schönen Abend allen wünscht Axel
