...Binderberger benutzt auch DOPPEL - T - Träger und die sind nicht die Schlechtesten . Gruss John2140

Hallo zusammen,

@Xaverl und Markus: Danke für die Infos! Habt natürlich vollkommen recht!

Mir ist jedoch Xaverls Bescheibung noch nicht klar

xaverl hat geschrieben:@ Michl wenn du nur einen Hebel ziehst passiert garnichts weil der am Anschlagbolzen ansteht und das Ventil wird nicht betätigt.nur wenn beide gezogen werden schaltet das Ventil.

bedeutet das nicht, dass dann beide Hebel am Anschlagbolzen anstehen wenn beide gezogen werden?

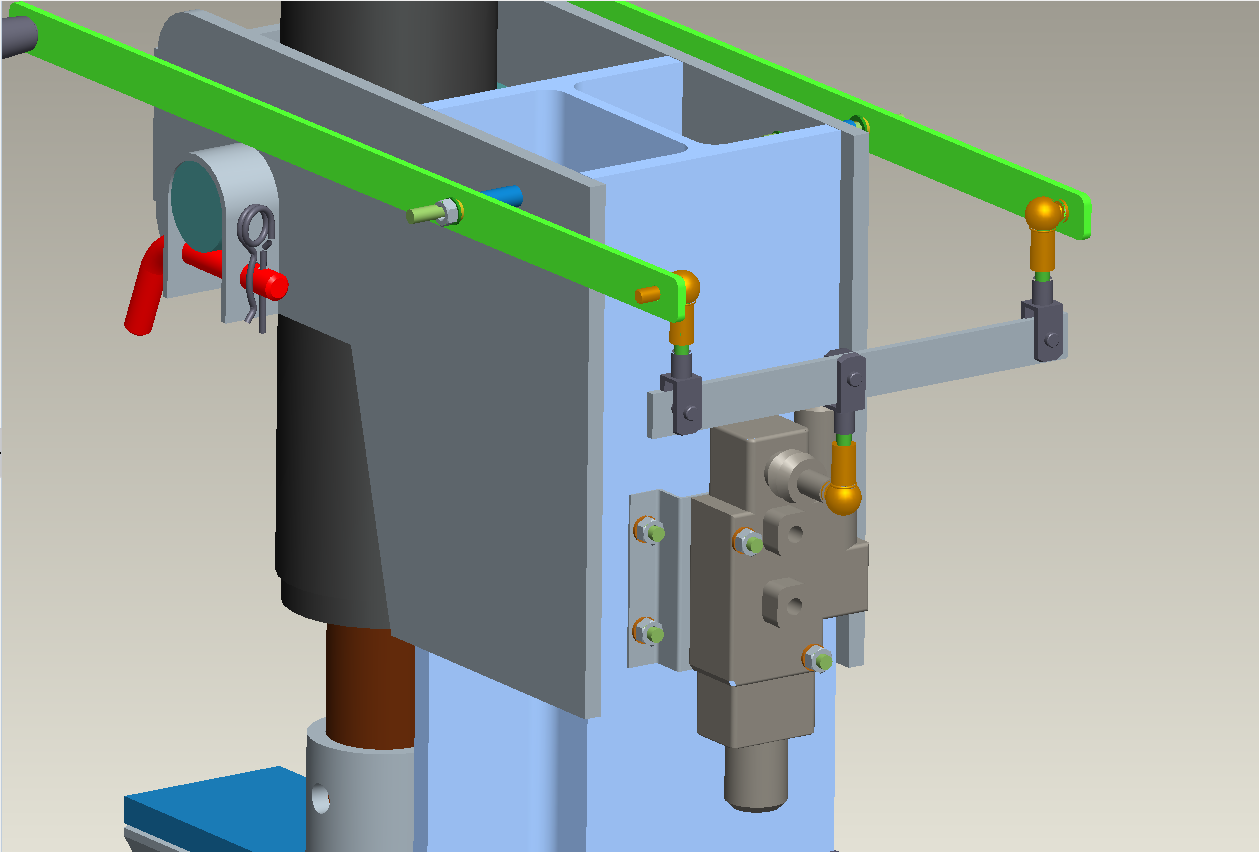

Habe es nocheinmal ein wenig modifiziert, müsste eigentlich so funktionieren.. oder?
Wenn an einem Hebel gezogen wird, bewegt sich der andere Hebel in die entgegengesetzte Richtung. Die Anschlagbolzen fehlen noch.

Grüße

Mir ist jedoch Xaverls Bescheibung noch nicht klar

xaverl hat geschrieben:
@ Michl wenn du nur einen Hebel ziehst passiert garnichts weil der am Anschlagbolzen ansteht und das Ventil wird nicht betätigt.nur wenn beide gezogen werden schaltet das Ventil.bedeutet das nicht, dass dann beide Hebel am Anschlagbolzen anstehen wenn beide gezogen werden?


Nochmals @Michl wenn du beide Hebel gleichzeitig ziehst geht die Wippe hinten parallel hoch, und das Ventil wird geschaltet.bei einem Hebelzug
geht der andere Hebel hoch und der Anschlagbolzen verhindert die Betätigung des Ventils.der Spielraum zwischen Ventil betätigen und nichtbetätigen ist bei mir nur ca 5 mm.Kommt auf den Ventischaltweg an.verstanden?

@Michel1234 & Markus K:
Eure CAD-Konstruktionen sehen echt richtig gut aus, darf man fragen, welches Programm ihr dafür nutzt? Habt ihr damit auch beruflich zu tun?

Gruß, GT
