Hallo an alle,

mich würde mal insteressieren wie ein Doppelteleskopausschub eines Forstkranes funktioniert. So viel ich weiß wird der nur von einem Zylinder ausgeschoben, es fahren aber beide Rohre gleichzeitig aus.
Wer hat da Erfahrung oder weiß wie das funktioniert?

Vielen Dank und schöne Grüße vom
Woidbauernbua

Hallo Woidbauerbua,

bei Kranausschüben ist pro Ausschub immer ein Zylinder vorhanden. Bei einem doppelten Ausschub sind die beiden Zylinder meist aneinander geklemmt. Ich habe nur mit normalen Lade - und Montagekranen zu tun, evtl. sind die Ausschubzylinder bei einem Forstkran in einem gemeinsamen Gehäuse untergebracht. Aber es müssen zwei Zylinder weil ein Zylinder im eingefahrenen Zustand maximal so lang ist wie das Kranelement und auch nicht weiter ausfahren kann, doppeltwirkende Teleskopzylinder sind meines Wissens noch nicht verfügbar.
Bei der Bedienung ist es so das der Ausschub sich zuerst bewegt der den geringsten ( Reibungs - ) Wiederstand hat, oder beide gleichzeitig. Bei 4 - Fachteleskopen ist es auch so. Manchmal bewegen sich alle 4 gleichzeitig manchmal einer nach dem anderen oder 3 gleichzeitig usw........

Aber pro Auschub ist immer ein Zylinder vorhanden.

Mfg Winni

Es gibt doppelt wirkende Teleskopzylinder.
Sind zum Beispiel in Müllfahrzeugen verbaut.

Die meisten doppelten Ausschübe funktionieren mit einem Zylinder in dem die Kolbenstangen quasi in der Mitte zusammen liegen. Das hat den Vorteil das man zuerst den stärkeren Arm ausfahren kann und dann den kleinsten.

Das ganze gibt es aber auch ähnlich wie bei Teleskopladern mit Ketten. Das heisst das der 2te Teleskop nur von einer Kette "mitgezogen" wird.

[

Hallo,

doppeltwirkende Teleskopzylinder???

Hab schon gehört und gelesen das der zweite mit einer Kette gezogen und geschoben wird. Der zweite fährt die gleiche Länge aus und ein als wie der erste.
Das wäre genau meine Frage wie das funktioniert. Im Netz findet man keine schematischen Bilder die diese Funktionsweise zeigen.

Es wäre super wenn jemand eine Skizze machen könnte.

MfG
Woidbauernbua

sers Woidbauernbua

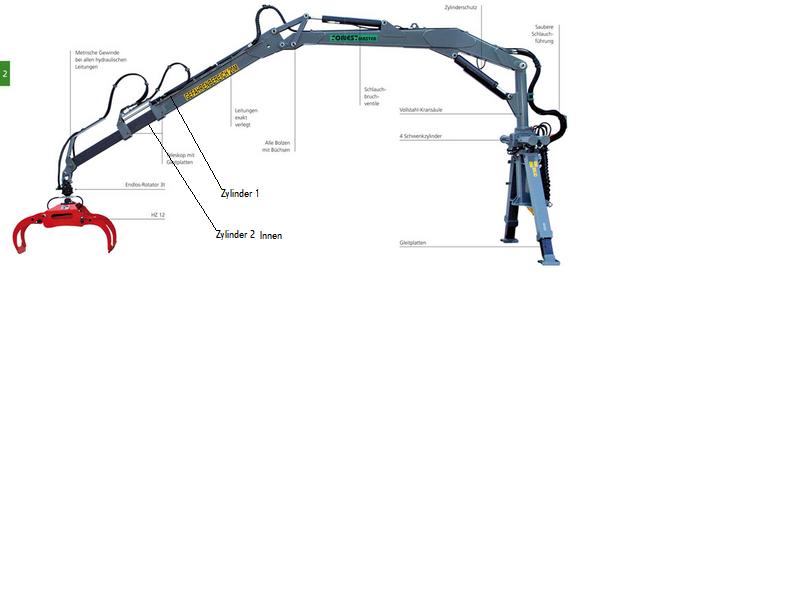

Also es sind schon 2 Zylinder verbaut
der eine ist außen montiert und der andere ist innen im Teleskop verbaut!

mfg begga

Hallo,
es gibt gute doppeltwirkende Teleskopzylinder. http://www.produkte24.com/cy/cymax-1068 ... gross.html Sie können schön geschützt im Ausschub verbaut werden. Allerdings haben sie nur geringe Kräfte da sie nur mit den Ringflächen der Kolben arbeiten können. Um größere Kräfte zu übertragen werden meist Einzelzylinder verbaut.
Brennholz Jürgen

Hallo!
Meine Doppelteleskop Ausschübe haben immer so funktioniert EIN doppeltwirkender Zylinder und eine Kette die im Prinzip ausschaut wie eine Fahradkette nimmt automatisch den 2. Ausschub mit nix mit 2 Zylindern einer innenliegend und einer außenliegend usw. Ich kenne auch von jedem anderen herrsteller nur dieses eine System.

Hallo sisu,
ist das auch hier der Fall? http://www.forsttechnik-rohse.de/produc ... ucts_id=22 oder http://www.google.de/imgres?q=r%C3%BCck ... ,s:0,i:161 oder http://www.google.de/imgres?q=r%C3%BCck ... ,s:0,i:191
Brennholz Jürgen

Mir wurde aber mal gesagt dass die Steuerketten für das 2. Teleskop anfällig sind für Äste usw., weshalb Beha z.B. selbst den 8m Kran mit Einfachteleskop verbaut. Dass hat natürlich den Nachteil dass der Kran nicht so kompakt arbeiten kann.

Hallo,

also ich kenne auch nur das System mit den Ketten, wenn die ordentlich verbaut sind, kommen da auch keine Äste ran.

Lg. Chris

hallo

bei unserem rückekran sind 2 zylinder verbaut einer ausen einer innen

hier ist es so das die ausschübe über ein ventiel gesteuert werden das immer erst der stärkere ausschub ausfährt und dann der schwächere

weis nicht ob das bei rückewagen kränen auch so ist

ist ein ritter starkholzrückekran

Hallo!
Die Kette ist ja sowieso innen liegend also können sich auch keine Äste und dergleichen verheddern.
Das es bei einem Rückekran anders ist kann ich mir gut vorstellen.
brennholz jürgen!
Das System von Uniforest kenne ich nicht aber wahrscheinlich funktioniert es auch mit der Kette.
PS: der Uniforest bei Deinem 1. Link ist nur ein einfach Teleskop.

ein ketten ausschub kenne ich so nur von den valmet harvestern mit den ausschubkränen das dies bei einem "billigen" rückewagenkran verbaut ist kann ich mir nicht vorstellen

ich denke das hier einfach 2 hydraulikzylinder verbaut sind

der erste ist meist eh ausenliegend der zweite ist dann im ersten ausschub innen verbolzt und schiebt den zweiten ausschub raus so kenne ich es bei den kränen

alles andere wäre so finde ich zu teuer bei solchen kränen da hier meist auch nur auf den preis geschaut wird.
