Er hat einfach länger bis alles auf druck ist. Ob du nun 50l luft direkt am kessel oder nach ganz viel leitung entnimmst, der komressor muss 50l nachfüllen. Nur durch längere leitungen steigt deine entnahmemenge nicht an...

Zuhause haben wir seit ich mich erinnern kann alles mit wasserleitungsrohr verlegt. Auch im lehrbetrieb wars so gelöst. Passt also schon so

Lg hälle

Hallo,

sind verzinkte Wasserleitungsrohre für Pressluft zugelassen? Diese Rohre sind längsgeschweißt
und platzt ein Rohr mit Wasser gefüllt, ist das Rohr nach einem Tropfen Wasserverlust drucklos.

Bei Pressluft ist das anders, da fliegen die Klamotten durch die Gegend. Aus diesem Grund ist das
Abdrücken von Rohrleitungen mit Pressluft verboten, und werden deshalb mit Wasser abgedrückt.

Altmeister

Hallo,

Ich habe das Schwarze PE-Wasserrohr mit dem Blauen Strich genommen als Druckluftleitung, ist bis 20Bar geprüft, hält nun schon seit 2 Jahren.
Habe etwa 50-60m verlegt, längste Strecke 25m etwa.

mfg

@ Altmeister,

wo ist der Unterschied (wirksame Kräfte) bei Druckbeaufschlagung durch füssige oder Gasförmige Medien?
(bitte kurz nachdenken.........danke)
Es macht definitiv keinen Unterschied. Entscheidend ist die zul. Druckbeaufschlagung (ich war zu faul zum rechnen, aber 1" sollte aber min. 50 bar aushalten).

Irrtum.
Zwar ist Druck gleich Druck, nur ist das Verhalten im Versagensfall bei Gasen (kompressibel) ungleich dramatischer als bei Flüssigkeiten (inkompressibel). Daher gibt es durchaus Materialien, die für einen bestimmten Wasserdruck zugelassen sind, für Gase/Druckluft jedoch nicht. Beispiel wäre PVC, welches zum Splittern neigt.
Stahl/Eisen ist der Klassiker für Druckluftsysteme und garantiert problemlos. Am besten mit etwas Gefälle und ohne "Säcke" verlegen damit sich kein Kondenswasser ansammeln kann.
Es gibt heutzutage zahllose zugelassene Kunststoff- und Verbundrohre, Stecksysteme usw. weil die Verarbeitung von Stahlrohr eher aufwendig ist.

Altmeister hat geschrieben:Bei Pressluft ist das anders, da fliegen die Klamotten durch die Gegend. Aus diesem Grund ist dasAbdrücken von Rohrleitungen mit Pressluft verboten, und werden deshalb mit Wasser abgedrückt.

Wo steht das, das das verboten ist ??

Wasserführende Stahlrohre


DIN EN 10255 DIN 2440 / 2441 - mittelschwere und schwere Gewinderohre
nahtlos und geschweißt
Einsatzgebiete
- Flüssigkeiten bis 25 bar
- Gas und Luft bis 10 bar
Werkstoffe EN / DIN
1.0026 S 195T (St 33)
·Lieferlängen
- nahtlos DN 8 bis DN 150 > 6 m
- geschweißt DN 8 bis DN 150 > 6 m; DN 25 bis DN 50; 7, 7,5, 8 m

Hui... mit solcher einer angeregten Diskussion hatte ich nicht gerechnet...

Also die Stahlrohre wären halt die erste Wahl, eben weil wir sie daliegen haben, ebenso genug Verschraubungen - warum also für teuer Geld was anderes kaufen?
Daher kommt mir Robs97 Beitrag sehr entgegen, weil's bei uns auch gebrauchte Rohre sind.
Hab heut Mittag mal schnell gemessen - alles in allem sind es 9 Meter und es ist ziemlich sicher, das es nicht mehr wird. Mit ganz viel Phantasie könnte man noch 6m dazurechnen für nen weiteren DL-Anschluss vor der Halle... aber wirklich nur mit ganz viel Phantasie.
Muss aber gestehen das ich mir erstmal nen Überblick verschaffen müsste, wie viel laufende Meter 1/2" wir tatsächlich noch da haben, mein Vater hat nur gemeint da hat's noch. Wenn man doch Material kaufen muss sieht's vll schon wieder anderst aus!

Wenn Geld in Sachen DL ausgegeben werden soll, dann kommt 'n größerer Kompressor auf'h Hof!! 220l Liefermenge reichen einfach nicht weit.

Das schnellste, einfachste und günstige wär bei der Länge natürlich einfach einen normalen DL-Schlauch zu nutzen, wie 108fendt schrieb, aber den müsste man dann doch noch irgendwie festmachen, sonst hängt er nur im Weg rum.

@108fendt: Gedachte habe ich an 1/2" Rohre. Laut Internet soll der Luftdurchsatz bei 6 oder 7 Bar Betriebsdruck und 0,5 Bar Druckabfall bei etwa 1000l/min liegen - das reicht mir Dicke! Ansonst hat's noch genug Rohre "auf Lager" liegen... wir sind ne Gärtnerei haben daher ab und zu mit Heizungen zu tun und daher auch einen gewissen Bestand an gebrauchten Rohren diverser Größen.

Hallo,

abseits von den Stahlrohren wäre ein einfacher Schlauch sicherlich denkbar, fest machen geht z.B. mit den Kunststoffschellen für Kabelrohr, hängt dazwischen bereits etwas durch, oder den Schlauch im Kabelrohr verlegen.

Kabelrohr und Schellen sind bei den paar Metern schnell gelegt und dürfte deutlich unter 20 Euro Aufwand liegen, sofern der Schlauch vorhanden ist.

IHC433

Einfach und preiswert geht es auch mit Kupferrohr. Flexibel oder starr. Verbindungen, Bögen usw. sollten zwar hartgelötet werden, aber wenn man im Bereich von 8 bar bleibt, kann man auch weichlöten. Ist schnell montiert und günstig.

Regenwurm hat geschrieben:.

Schlauch im Kabelkanal funktioniert auch wunderbar, sollte jedenfalls gegen UV-Strahlung (eben im Kabalkanal)
geschützt werden.

Da sind Weichmacher drin?

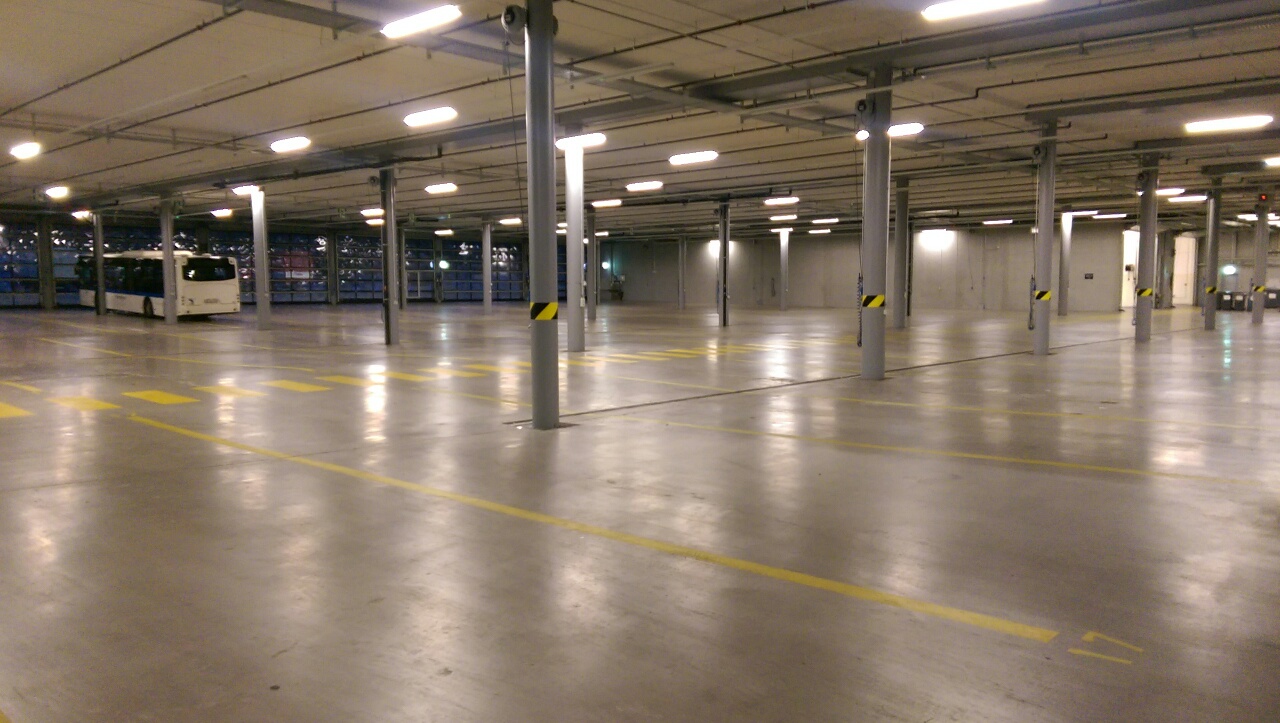

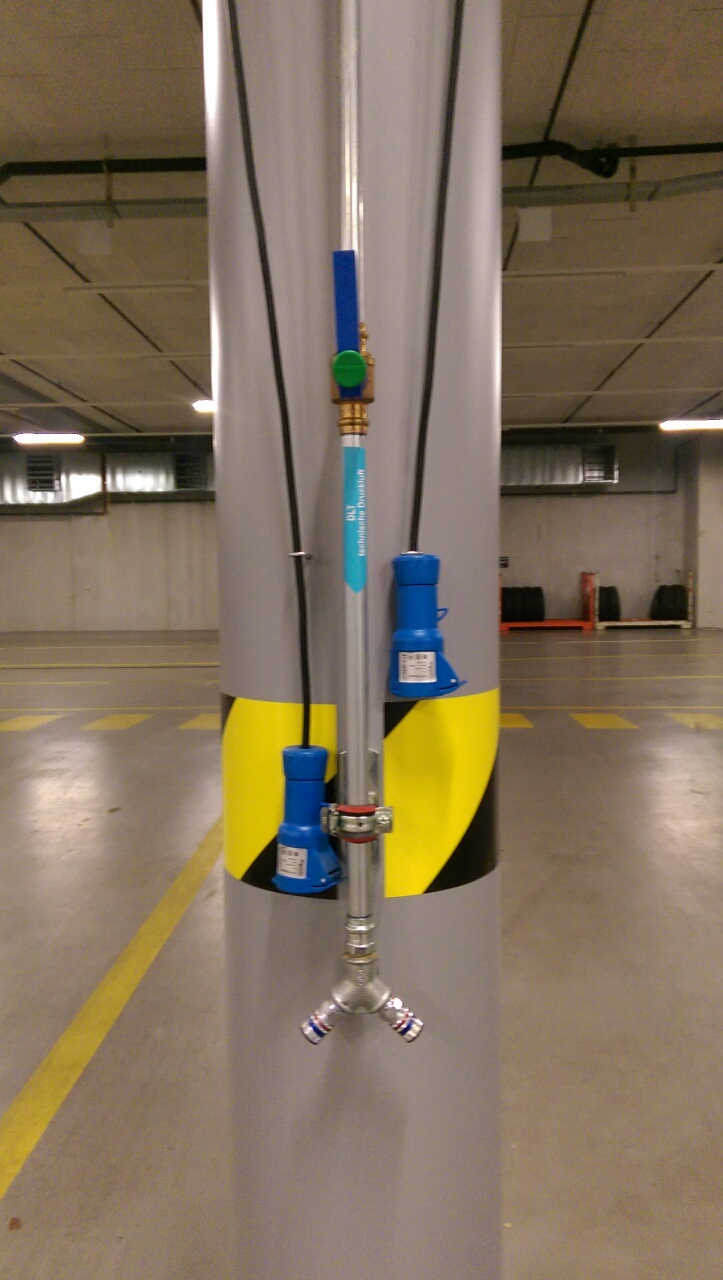

In der firma wo ich ich jetzt arbeite ist alles mit VA-leitungen gemacht. Zwischen kompressorraum und werkstatt ist die einstellhalle. Der Druckverlust bis zur werkstatt beträgt ca 1 bar. Aber man muss bedenken das es rund 100m sind, und in der einstellhalle hats an jeder säule nen abgang. Als letzens ein busfahrer eine leitung abgerissen hat, hats fast 20min gebraucht bis das netz leer war

Lg hälle

Schaut sauber aus!
Die Rohre wurden gepresst?

Eine Alternative zu den bis jetzt angedachten 1/2" Stahlrohren wären eventuell verpresste Kupferrohre. Presszange liegt im Regal...
Pressfittings sind zwar was teurer, dafür ist die ganze Sache schnell verlegt.

hälle hat geschrieben:Der Druckverlust bis zur werkstatt beträgt ca 1 bar. Aber man muss bedenken das es rund 100m sind, und in der einstellhalle hats an jeder säule nen abgang.

Wie soll das gehen?
Bei gleicher Höhe im Bezug auf Normalnull ist der Druck in einem untereinander verbundenen System in Ruhe überall gleich. Die Dicke der Leitungen ist dabei völlig egal.
Für ein Bar Druckverlust müsste die Werkstatt wo der Kompressor steht etwa 100 Km tiefer liegen als die Abnahmestellen.
Die Gesetze der Physik hat auch die Schweiz noch nicht außer Kraft setzen können.

Der Druck kann nur dann abfallen, wenn die Leitungen zu dünn sind und bei Entnahme (und nur dann) die Luft nicht schnell genug nachströmt.

@togra: genau das ist ja das problem. Der druck intressiert mich ja auch nur bei der entnahme

Wenn ich nen reifen pumpen will oder einen bus fremdeinspeisen will wirst seelig...

togra hat geschrieben:

hälle hat geschrieben:Der Druckverlust bis zur werkstatt beträgt ca 1 bar. Aber man muss bedenken das es rund 100m sind, und in der einstellhalle hats an jeder säule nen abgang.

Wie soll das gehen?
Bei gleicher Höhe im Bezug auf Normalnull ist der Druck in einem untereinander verbundenen System in Ruhe überall gleich. Die Dicke der Leitungen ist dabei völlig egal.
Für ein Bar Druckverlust müsste die Werkstatt wo der Kompressor steht etwa 100 Km tiefer liegen als die Abnahmestellen.
Die Gesetze der Physik hat auch die Schweiz noch nicht außer Kraft setzen können.

Der Druck kann nur dann abfallen, wenn die Leitungen zu dünn sind und bei Entnahme (und nur dann) die Luft nicht schnell genug nachströmt.

Hat nix mit dem Hälle zu Tun, aber endlich mal einer, der sich in Physik auskennt
