Eigenbau Sägespalter, brauche Hilfe bei Motor + Pumpe

von **harley2001** » Mi Jun 19, 2013 23:14

Schonmal über Kreissägeblatt nachgedacht?

von **reisjupp** » Mi Jun 19, 2013 23:41

Ich will bis 45 cm Stämme schneiden. Das wär ja ein Mördersägeblatt. Ich hab ja schon die Teile für die Kettensäge, vor allem weiß ich wie ich die baue. Bis Anfang der Ferien habe ich alles zusammen an Grosskomponenten und dann geht's in meinem Urlaub los.

von **Markus K.** » Do Jun 20, 2013 13:32

harley2001 hat geschrieben:Kein Problem. Gibst mir dann vorher per Pn deine Festnetznummer und ich ruf dich an. Mit den 3000 U/min kannst du vergessen. Bringt dir auch nix. Merke dir folgende Faustformel

(Liter mal Druck) durch 600 = Kw .Du kannst die Formel auch umstellen, um andere Werte ,wie Druck, oder Liter, auszurechnen. Wenn du mit 3000 mehr Liter gewinnst, geht dir das am Druck verloren.

dividiere lieber durch 540 statt durch 600. Dann hast du den Wirkungsgrad der Pumpe auch mit berücksichtigt.

von **reisjupp** » Sa Jun 22, 2013 20:31

OK Leute, ich danke euch für die Hilfe. Habe Angebote angefordert, wobei die großen sich nicht viel tun preislich. Bestellungen gehen die kommende Woche raus. Eisenwaren, Spaltkreuz und die Rollen für die Rollenbahn sind auch bestellt.

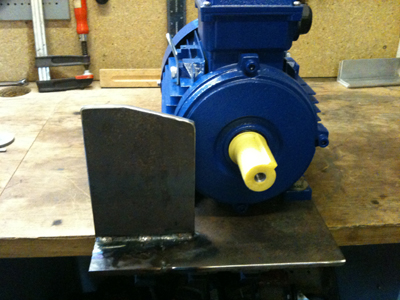

Habe mal am Sägeantrieb angefangen und etwas mit dem Kettenspanner ausprobiert. So habe ich den Motor jetzt fest sitzen.

von **Ukrainer** » So Jun 23, 2013 16:49

Hallo reisjupp,

sieht ja toll aus was du da so baust, wieviel kw und upm hat der Motor für den Sägeantrieb?

Beste Grüsse aus der Westukraine

Karsten E. (Ukrainer)

von **reisjupp** » So Jun 23, 2013 22:22

Motor hat 3 kw bei 3000 U/min.

Bin mal gespannt auf die Leistung!

von **2biking** » So Jun 23, 2013 22:27

Ich bin der Meinung, dass 3kw für ein 50cm Schwert zu wenig sind, vergleicht man bspw. eine Stihl 044.. 5,4 PS Leistung, 11000 u/min lt. Hersteller
Du hast ja nur 3000 u/min am Motor, oder verbaust du ein Getriebe und ich hab es überlesen?

Noch eine Frage:
Willst du den Elektromotor vor jedem Schnitt einschalten oder läuft er die ganze Zeit durch (und die Kette somit auch) - wie sieht´s da mit dem Verschleiß von Schwert/Kette aus?
Kann da jemand eine Auskunft geben?

von **reisjupp** » Mo Jun 24, 2013 8:51

Ich weiß, dass die 3 kw nicht ideal sind, aber die kleinen bis mittleren Sägespalter arbeiten auch nur mit so einem Motor und ich denke damit kann man leben.

Bei der Motorsäge kommt die Leistung ja auch über die Drehzahl, beim E-Motor liegen die 3 kw direkt an der Welle an, sollte man auch berücksichtigen.

Deshalb bin ich ja mal auf die Probeschnitte gespannt, werde dann berichten.

Den Motor schalte ich über einen Taster am Bügel der Sägeeinheit. Den Rest macht dann ein Schütz.

von **2biking** » Mo Jun 24, 2013 9:53

Ok, ich bin mir selbst in der Hinsicht unsicher, ein 3kw Elektromotor hat wohl deutlich mehr Drehmoment als eine 3kw Säge..

Teste mal, ich lass mich überraschen :prost:

Wie lange hält der Motor das durch, alle 15..20 Sekunden einschalten, 5..10 Sekunden laufen, ausschalten?

von **reisjupp** » Mo Jun 24, 2013 10:39

Mit dem aus und an war auch ein Gedanke von mir, aber durchlaufen lassen ist auch nicht so toll. Ich denke die Praxis wird es zeigen. Sollte die Kraft/ Drehzahl nicht zufriedenstellend sein, habe ich noch Plan B und arbeite mit Riemenscheiben um die Drehzahl zu erhöhen, aber mal abwarten.

Ich muss noch das Ritzel von 25 mm auf 28 mm auffräsen lassen, dann kann ich mehr dazu sagen.

von **Kugelblitz** » Mo Jun 24, 2013 11:22

Alles was über 3 Kw Leistung hat, müsstest eh mit Anlaufstrom bauen.
Ich hab in meinen Sägewerk einen 2,2 Kw Motor mit 1430 U/min verbaut, mit der Riemenscheibenübersetzung (1:2,8) komm ich auf
ca. 4000 U/min am Kettenritzel.
Ich schneide damit Stämme mit bis zu 40 cm auf.
Hatte zuvor ne alte 045 drauf gehabt, die hats dann aber den Garr aus gemacht. Der E-Motor zieht auf jeden Fall besser und schneller
durch.

von **bashy** » Mo Jun 24, 2013 13:53

Hallo

Kannst ja mal nach Sägespaltautomat SPQ300 suchen, schaue Dir mal die Dimensionen vom Kettenrad an.

http://www.kauflux.de/arbeit-beruf/fors ... 541497.htm

Hat übrigens auch nur 3 kW (eher noch weniger mit Verlustleistung 2,5 oder so), dafür glaube eine kleinere Kette.

Motorleistung Elektrische Kettensäge: 3kW
Kettengeschwindigkeit: ca. 24,9 m/s

Spaltzeiten sind übrigens auch Top.

Spaltzeit (Vorschub): ca. 5 Sek.
Spaltzeit (Rücklauf): ca. 2,5 Sek.

Glaube bei den kleinen Sägespaltern läuft der Motor nur während des sägens, keinen Plan ob das so wild ist wenn man den ständig an / aus macht, wie gesagt bei den kleinen geht es ja auch (in den Videos ist jedenfalls nichts von einer Anfahrentlastung oder ähnlichem zu hören).

Die 3 kW rocken schon ordentlich (zumindest hier bei den Testschnitten ~ 38cm).


MFG bashy

von **reisjupp** » Mo Jun 24, 2013 18:49

Den spalter kenne ich, habe aber noch keine solche Detailbilder gefunden. Wenn ich das so sehe, dann läuft das wohl auf Plan B raus...

von **bashy** » Mo Jun 24, 2013 19:10

reisjupp hat geschrieben:Den spalter kenne ich, habe aber noch keine solche Detailbilder gefunden. Wenn ich das so sehe, dann läuft das wohl auf Plan B raus...

Nabend

Ist aber auch der einzige (mir bekannte), mit solch einen riesen Ritzel.

Die anderen haben viel kleinere, siehe Anhang Bild.

Lass Dich mal nicht verrückt machen, und teste es erst einmal ... möchte meinen das passt (bei solch eine großen Ritzel hat man doch auch sicher erhöhten Verschleiß).


MFG bashy

von **bashy** » Mo Jun 24, 2013 19:24

Nabend

Schöne Schwertaufnahme übrigens!

Hast Du nicht Lust mir eine mit zu basteln?

Muß das hier auch noch einmal alles überarbeiten, hatte es seiner Zeit nur fix zusammen geschustert, um zu sehen ob es generell funktioniert (also das sägen).


MFG bashy
