MF-133 hat geschrieben:Hallo,
eine Hausarbeit beginnt mit der Einleitung, in der man reinschreibt, welchen Teilbereich des Problems man bearbeiten wird, nämlich eine Baumpflanzmaschine für Baumschulen oder Energieholzplantagen oder vielleicht auch zur Anlage von Hecken gegen Winderosion in Steppengebieten und nicht für den Forst.

Eine Baumpflanzmaschine im " richtigen" Forst ist Blödsinn. Wenn sie leistungsfähig sein soll, muss sie schwer sein, damit erschafft sie den leibhaftigen Teufel im Wald: Die Bodenverdichtung in den Tiefenschichten.

Wenn den Bodendruck verteilt werden soll , wird die Maschine breit und die Baumreihen sind sinnlos weit auseinander.
Schlussendlich bräuchte eine Baumpflanzmaschine komplett ausgeräumte Stücke ohne Strauchschicht und Totholz. Damit würde man die Habitate von Insekten, Ameisen und allen möglichen Bodenbewohnern zerstören, die tatsächlich für die Neubegründung eines Waldes extrem wichtig sind. Selbst wenn man den ökologischen Aspekt ausblendet, wäre die Vorbereitung des Pflanzgrundes so aufwendig, dass der Erlös des Holzverkaufes nicht reicht. Wer kauft sich so eine Maschine?
Diese Gedanken stehen in der Einleitung der Hausarbeit.
Und dann würd ich mal "Vielfachgerät" oder "Vielfachgerät Hackfrucht " googlen und das dort Gezeigte verbessern.
MFG

haro hat geschrieben:

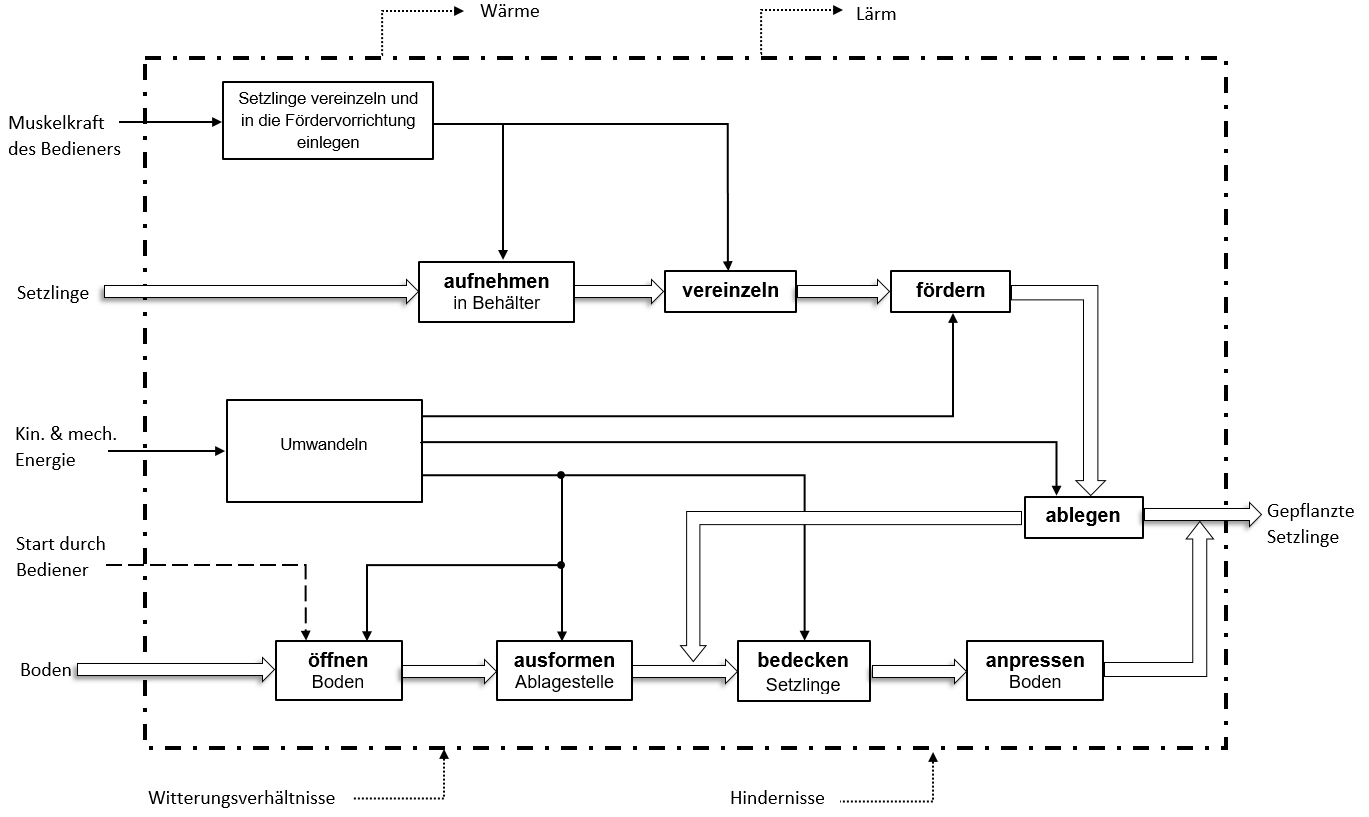

giko0001 hat geschrieben:Die Wirkstruktur ist eine detaillierte Version meines schwarzen Kastens. Deswegen lade ich beide gleich hochgeladen. Dann kann ich von deinen Tipps/Anmerkungen besser profitieren.

PS. Sorry, falls Rechtschreibfehler im Text auftreten. Ich bin seit nur 4 Jahren hier in Deutschland und bemühe mich, fehlerfrei zu schreiben. Kann aber immer vorkommen.

Hallo Gilles,

ich habe die aktuellen Versionen vom schwarzen Kasten und der Wirkstruktur verglichen. Du solltest darauf achten, konsistent im schwarzen Kasten und der Wirkstruktur bei den Ein- und Ausgangsgröße zu sein. Da du deine Maschine an einen Traktor anschließen willst, führst du nur "Mech. und kinetische Energie" zu - wie im schwarzen Kasten beschrieben (aber keine "Chemische Energie"). "Chemische Energie" würdest du zuführen, wenn deine Maschine einen Motor hätte und du den betanken müsstest.

In der Wirkstruktur fehlen die "Hindernisse". Im schwarzen Kasten "Erde" durch "Boden" ersetzen.

Im schwarzen Kasten hast jeweils "Signal" als Eingang und Ausgang. Ist das noch ein Platzhalter? Mir würde momentan kein nützliches "Signal" einfallen, das die Maschine ausgeben könnte. Hast du an was spezielles gedacht? Wenn nicht, dann diese Pfeile entfernen.

Dafür, dass du erst seit 4 Jahren in Deutschland bist, ist dein Deutsch verdammt gut. Wegen der fehlenden Fachbegriffe hast du schon ein paar Links bekommen. Da kannst du dir Fachbegriffe gut aneignen. Auch habe ich ein paar wertvolle Kommentare gelesen, die dich bei deiner Arbeit auf die richtige Spur setzen können.

Meiner Einschätzung nach, bist du mit deinem gesammelten Material so weit, dass es nun "nur" noch um Methode und Vorgehensweise geht. Ich befürchte fast, dabei wird dir hier keiner richtig helfen können (mich eingeschlossen). Anmerkungen, die dich bei deiner Arbeit nicht weiterbringen, solltest du ignorieren.

Gruß
Harald

yogibaer hat geschrieben:In der Regel werden Forstpflanzen wurzelnackt verpflanzt. Was muss nun eine solche Pflanzmaschine können?
a) Ein Scheibensech schneidet den Boden auf,
b) ein dahinter angebrachtes V-förmiges Pflugschar erweitert den Schnitt und
c) 2 Andrückwalzen verschliessen die Furche und dienen als Tiefenbegrenzer.
Das alles und noch Sitz-(e) für den/die Arbeiter sowie ein Regal für Pflanzenbehälter auf/in einen vertikal beweglichen,
entsprechenden Rahmen gebaut und das Gerät kann an den Traktor angebaut werden.
Alternativ können statt dem V-förmigen Pflugschar auch 2 Scheibenschare verwendet werden.
Hindernisse die das Scheibensech nicht durchschneiden kann werden bei vertikal beweglichen Gerät überfahren. Zur Not genügt da eine ganz profane Kette.

Der Arbeiter entnimmt aus einen Behälter die Pflanze, hält sie kurz vor den Andrückwalzen in die Furche, die Pflanze wird angedrückt und weiter gehts zur nächsten.
So einfach geht das.
Gruß Yogi

yogibaer hat geschrieben: Hindernisse die das Scheibensech nicht durchschneiden kann werden bei vertikal beweglichen Gerät überfahren. Zur Not genügt da eine ganz profane Kette.

T5060 hat geschrieben:Deshalb ja meine Frage Baumschulbeet oder Forst ?

Im Forst hast genug Hindernisse, so dass die Zugkraft, Führung und die Bodenbearbeitungswerkzeuge entsprechend stabil auszulegen sind,
ebenso die Sitze der Leute auf der Maschine. Im Forst sollte die Maschine auch mit Seilzug funktionieren.

Dann darfst ja den Boden entlang des Spaltbereichs weder verschmieren noch verdichten.
Letzteres unterscheidet ja die Landwirtschaft vom Erdbau. Du brauchst bei Aufspalten also eine leicht oszillerende Bewegung.
Die Wurzel soll ja anwachsen und nicht absaufen und verfaulen.

Ich hab die Konstruktion vollständig im Kopf

giko0001 hat geschrieben:
Schön, dass du die Konstruktion vollständig im Kopf hast. Könntest du die dann bitte kurz detaillieren, damit ich von deiner Idee auch profitieren darf?

giko0001 hat geschrieben:Hallo Harald,


Zu deinen Anmerkungen:
1) Die Maschine soll in Entwicklungs- und Schwellenländern eingesetzt werden, daher wäre der Einsatz von Sensoren leider zu teuer. Das kann ich mir sparen. Ich habe meine Anforderungsliste in einer meiner vorheringen Antworten hochgeladen. Die könntest du dir auch mal kurz anschauen. Ein Kompromiss zwischen Nachhaltigkeit und Wirtschaftlichkeit sollte gefunden werden.
2) Der Mensch muss die Setzlinge in Behälter aufnehmen und diese in die zu konstruirende Fördervorrichtung einlegen. Der Bediener spielt also eine Rolle nur bei den Kästchen "aufnehmen in Behälter" sowie "vereinzeln". Also die Maschine übernimmt die Arbeit erst beim Fördern. Soweit klar, was ich hier vorhabe?
3) Bezüglich des Energie-Flusses, da hast du vollkommen recht. Ich habe es nun überbearbeitet. Ich lade die neue Version zusammen mit dieser Antwort hoch.
4) Der Boden: Die Maschine setzt voraus, dass der Boden unvorbereitet ist. Wir können dabei auf Sand, Hügel, usw. stoßen. Deswegen kann ich zum Zustand des Bodens leider nicht viel sagen.
5) Ich werde mich demnächst um die Art der zu pflanzenden Setzlinge kümmern. Momentan kenne ich die unterschiedlichen Arten nicht, zumindest vom Namen nicht.

Gilles

giko0001 hat geschrieben:Ziele unserer Maschine ist es, eine grüne Mauer entlang vielen Ländern in Afrika zu bilden, um die Weite des Saharas zu stoppen.
