Hallo
Ich möchte meinen 712 Vario in nächster Zeit auf LED umrüsten.Ich habe mir gedacht die 2 Scheinwerfer auf den Kotflügeln hinten gegen LED's auszutauschen und die beiden vorne an den Kabinen holmen.Dazu hätte ich dann noch ganz gerne 2 Scheinwerfer vorne an der Kabine dazu also dann 4 Arbeitscheinwerfer vorne,dasselbe hinten.

Hat jemand erfahrungen mit Verlegung von Kabeln und dem Anschließen bezüglich Schalter und Relai gemacht? Und welche LED scheinwerfer sollte ich da am besten verbauen?

Hallo,

Bezüglich des Verlegers der Kabel kannst du dich ja mal bei nem Fendt Mechaniker informieren wo diese langgelegt werden.
LED Scheinwerfer werden wie normale angeschlossen, mit Relai und Schalter. Schaltpläne gibt es bei

Bei den Scheinwerfern ist es eine Preisfrage ob die Preiswerten von z.B von Sparex oder die teureren von Hella.
Das ist eben eine frage des Geldes und der Häufigkeit der Nutzung

Alles klar danke!

Welche ASW waren denn ab Werk montiert?
Wie viele Schaltstellungen haben die ASW-Scheinwerfer?

Kabel liegen alle drin. Vorne an den Kabinenholmen hinter der Plastikverkleidung und hinten auf dem Kotflügel liegen diese in den Rückleuchten.

Die ASW sind Serie immer über Relais geschaltet. Es kann aber sein das wenn die ASW nicht ab Werk montiert waren, die Relais nicht gesteckt sind.

Ab werk sind soweit ich weis alle Arbeitscheinwerfer Montiert,haben 2 schalter mit jeweils 5 stellungen.
Ich möchte halt die Vorhandenen teilweise austauschen und zuzätzliche montieren!

In der aktuellen PROFI sind diverse LED Arbeitsscheinwerfer aller Preisklassen im Test - eventuell hilft dir das bei deiner Auswahl.

Varioaner hat geschrieben:Ab werk sind soweit ich weis alle Arbeitscheinwerfer Montiert,haben 2 schalter mit jeweils 5 stellungen.
Ich möchte halt die Vorhandenen teilweise austauschen und zuzätzliche montieren!

Also 2 am Kabinenholm, 2 Vorne am Dach, 2 Hinten am Dach und 2 auf dem hinteren Kotflügeln?
Wenn du alle hast warum machst du dir Gedanken um die Verkabelung?

Die alten ASW abstecken und die neuen ran. Fertig.

Was gefällt dir an den bestehenden ASW nicht?

A.

Ich möchte halt an dem Schalter/Stecker wo jetzt 2 Arbeitscheinwerfer sind 4 dran machen.
Und da 2 weitere Halogen scheinwerfer wohl nicht mehr über das Selbe Relai geschaltet werden kann muss halt was strom sparenderes her.
Hab jetzt mal rumgeguckt und bin auf 10 48W,3800 LM scheinwerfer gestoßen,Taugen die was? http://www.amazon.de/gp/aw/d/B00GW2ZL90 ... werfer+10x

Also

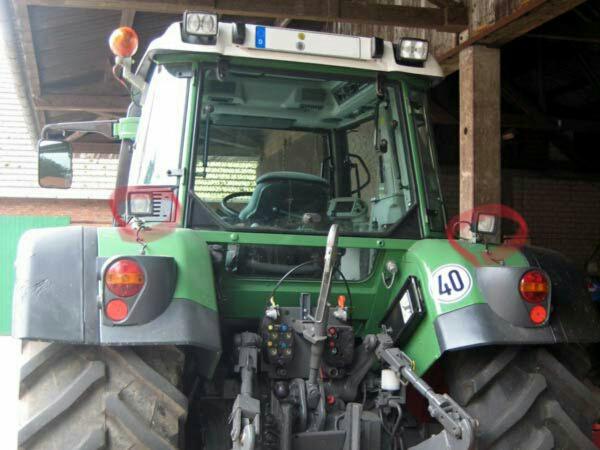

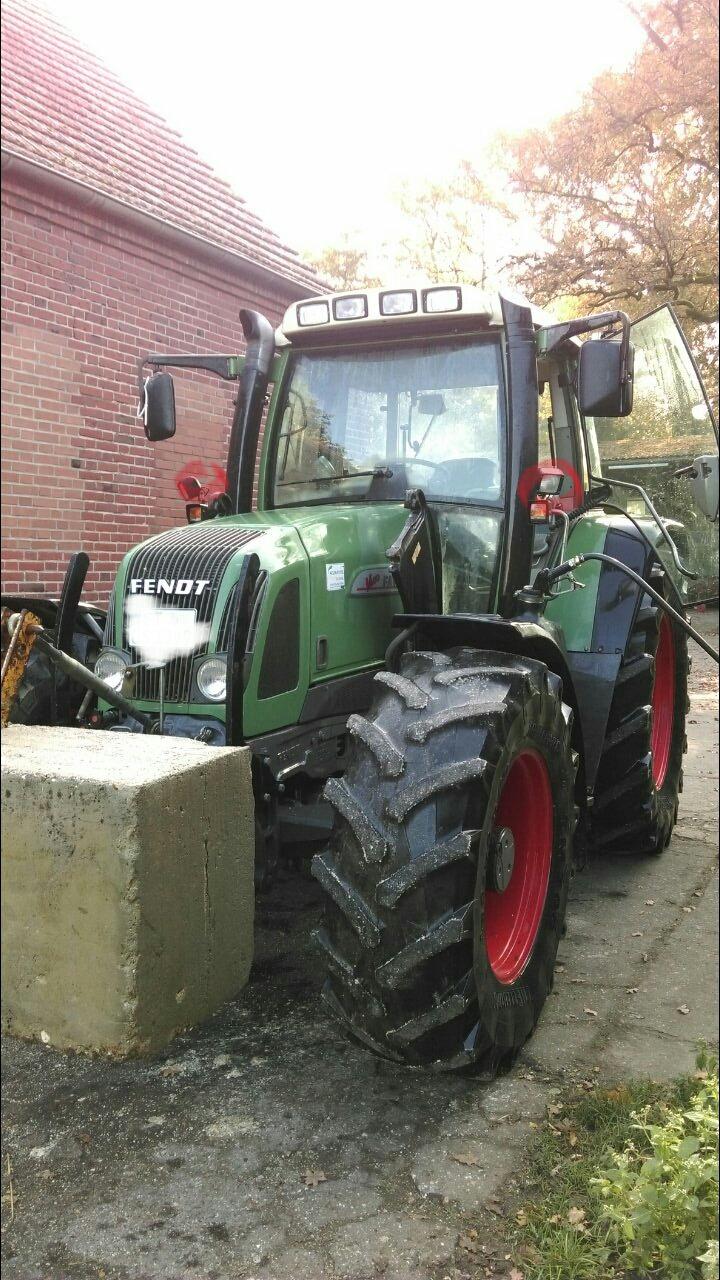

Ich möchte an der auf dem Bild von vorne an der Makierten stelle insgesamt 4 Arbeitscheinwerfer anbringen.2 Sollen nach vorne leuchten und 2 zur Seite.Hinten sollen erstmal nur die auf den Kotflügeln wie eingezeichnet getauscht werden.



EDIT:
Bilder direkt hochgeladen, damit die Betrachter der verlinkten Bilder nicht von Werbung etc. belästigt werden!
(Bilder bitte immer direkt hochladen!)


Falke

Wenn du die jeweils 55-Watt Scheinwerfer vorne am Kabinenholm durch zum Beispiel 2x 23 Watt ersetzt ist das kein Problem.
Nur solltest du auf keinen Fall die 55 Watt überschreiten.
Wenn es doch mehr wie 55 Watt werden sollen, müssten um die Kabel zu ziehen Dach und Himmel demontiert werden.

Deiner hat noch keine Relaisschaltung, da geht alles über den Schalter.

Hinten einfach tauschen.

Also gehen doch keine 4 48w led scheinwerfer? Bist du dir sicher das der über keine Relais verfügt?

Ist egal ob Relais oder nicht. Die meisten Schalter können den Strom ab.
Wenn da vorher 55 W waren, ist das Ganze auch entsprechend abgesichert und verkabelt.
Denn dem Strom ist es egal, ob es nun 55 W Halogen oder 48 W LED sind.
Wenn Du nun einfach zwei anschließt, hast du 96W. Die Sicherungen sind ja auf die momentane Leistung (und den entsprechenden Strom) ausgelegt. Und natürlich auch die Kabel (denn um die zu schützen sind ja die Sicherungen da).
Wenn Du nun auf insgesamt 192W gehst, was einem Strom von 16 A (bei 12V) entspricht, kann es sein, dass es Dir die Sicherung raushaut. Was nicht so schlimm wäre. schlimmer ist es, wenn Du dann einfach eine größere rein machst. Dann kann die das Kabel abrauchen und im schlimmsten Fall der ganze Traktor.
Also einfach dranmachen kann böse enden.
Ich würde erstmal nach der Sicherung und noch wichtiger nach dem Kabelquerschnitt schauen. Oder einfach statt einem 55W Halogenstrahler auf zwei 27W LED gehen. Die kannst Du dann einfach parallel schalten.
Gruß Sascha

Also müsste ich neue Kabel mit Schalter legen?

Ich hab das so verstanden das 1x 55W Halogenstrahler gegen 2x 48W LED Strahler getauscht wird also nur die 96W
Oder hab Ich was falsch verstanden und es sind doch 4x Scheinwerfer an einem Schalter ?

Also 2 LED Scheinwerfer an einen Schalter zu klemmen ist überhaupt kein Thema das packen die ganz locker ohne Relais
