Hallo.
Der Greifer ist neu. Das hatte ich aber auch schon beim Mistgreifer dass der langsam wieder aufgeht.
Hab deswegen auch schon die Anschlüsse vom Steuergerät gewechselt, da ich gedacht habe das wäre es.
Die anderen Zylinder halten aber die Höhe bei bei denen ich sie abstelle.

Hier mal ein Bild vom Rotator

Hat jemand Bilder von einem zerlegten Rotator?

Hallo.
Hab heute mal den Öldurchlass vom Rotator überbrückt und siehe da er hält die Zange geschlossen.

Hallo,

ich habe heute die Dichtungen meines Finn-Rotators FR10 gewechselt.
Das Dein Greifer sich öffnet kann schon daran liegen, dass die Dichtungen im Rotator lecken. Dann kann das Öl des Drehmechanismus in die in der Welle liegende Zuleitung gelangen.

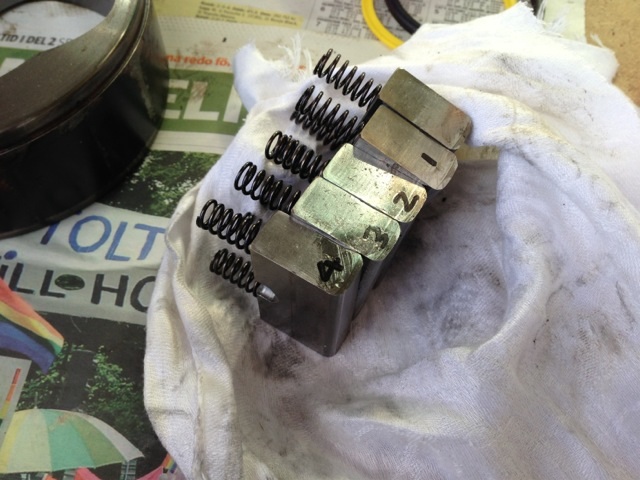

Etwas kniffelig ist es übrigens, die federgelagerten Lammelen wieder mit der Welle in das Gehäuse zu setzen. Ein kleiner Spanngurt hat mir dabei sehr geholfen.
Und nicht vergessen alles gut zu reinigen, auf Schäden zu überprüfen und die Dichtungen einzuölen. Die Dichtung an der die Welle aus dem Gehäuse geführt wird, wird gefettet. Zur Reinigung ist fast ein halbes Bettlaken drauf gegangen.
Meiner funktioniert wieder wunderbar. Ich kann mir eigentlich auch nicht vorstellen, dass ein Rotator wirklich kaputt geht. Das Wechseln der Dichtungen und eventuell auch neue Federn sollten so gut wie alle Probleme beseitigen. Und mein Rotator ist 20 Jahre alt und sah von innen noch aus wie neu.

Übrigens waren in dem Dichtungssatz für den FR10, 9 Dichtungen. Hat man ein älteres Modell werden nur 8 gebraucht. Ein 2mm dicker, 60mm Durchmesser O-Ring bleibt über. Dieser bildet bei den neueren Modellen die äußerste Abdichtung der Welle.

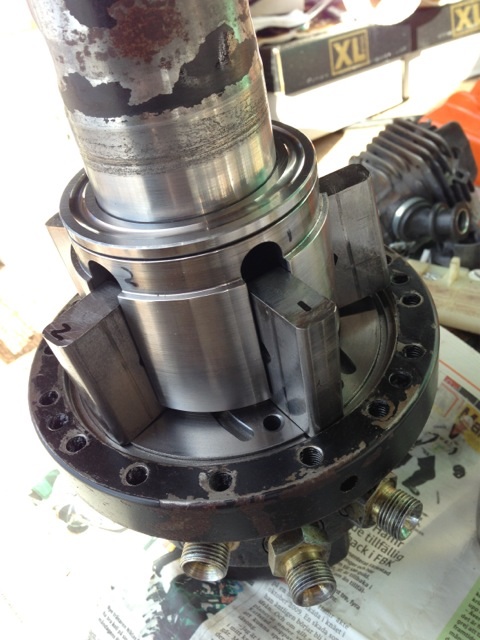

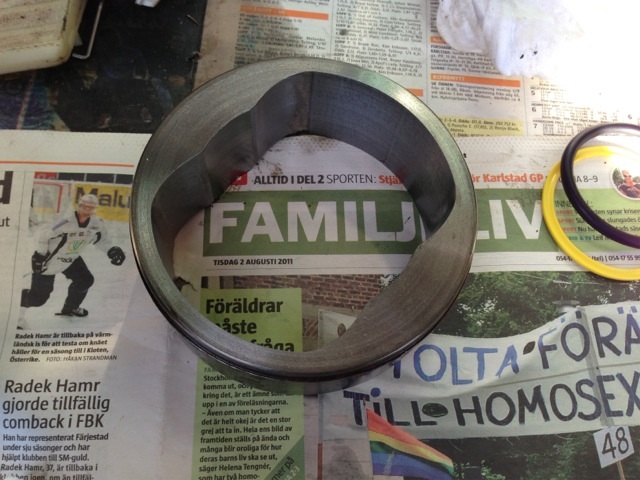

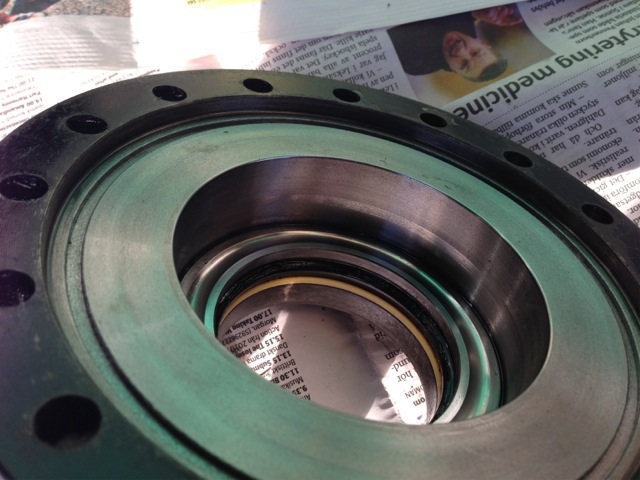

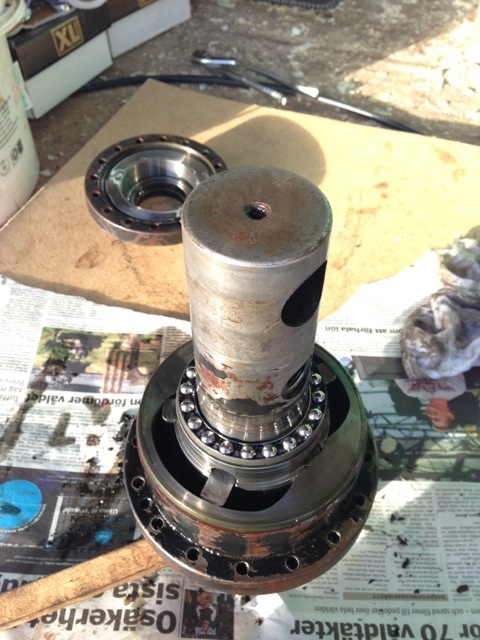

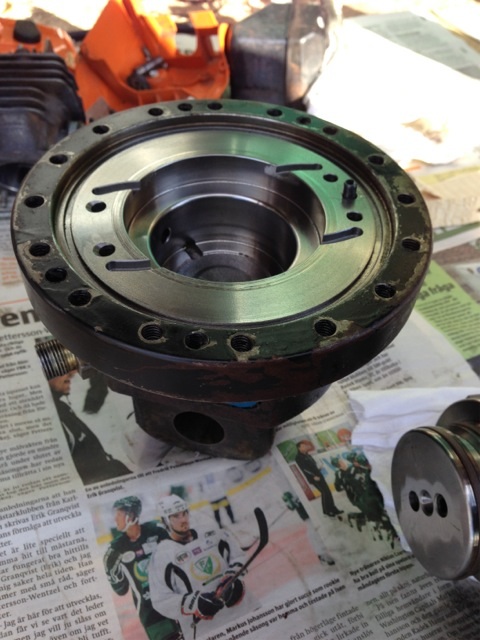

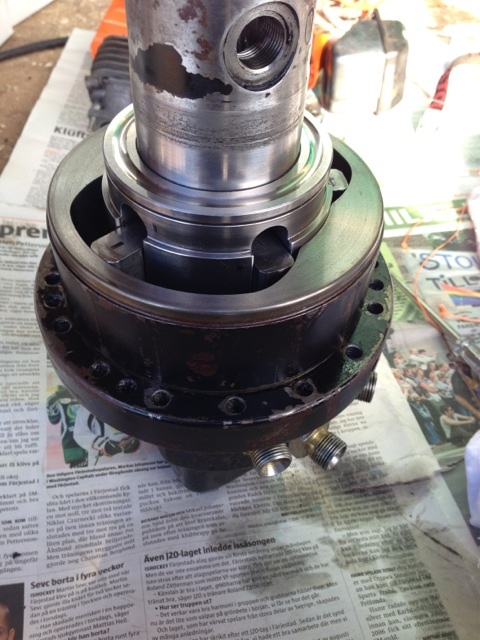

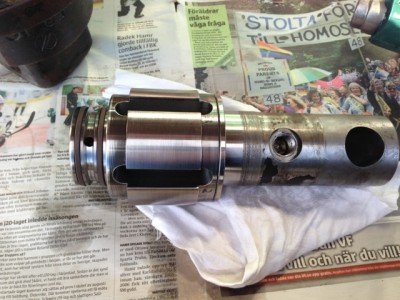

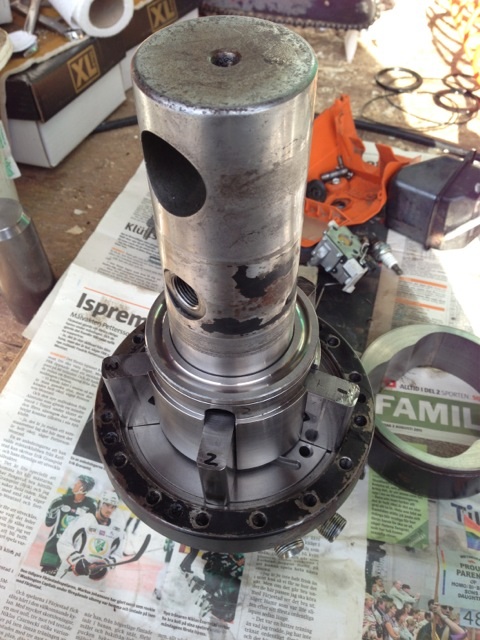

Anbei noch ein paar Bilder vom zerlegten Rotator.

Viele Grüße
Björn

Sehr guter Beitrag !

@SBJoern

Zwar schon ne weile her aber ich versuchs trotzdem mal....
Ich hab gestern meinen FR2 geöffnet da der untere O-Ring an der Welle gesifft hat. Soweit so gut hatte sogar einen passenden zuhause. So nun alles wieder zusammen montiert und angeschlossen... ging gar nichts. Er lies sich auch nicht mit nem großen Montiereisen drehen. Hab ihn jetzt bestimmt schon 5 mal zusammen und ausseinander gehabt immer das gleiche Problem--> wenn ich die Schrauben anziehe (reichen auch nur 2 gegenüberliegende) dann lässt er sich nimmer drehen. hab ihn dann auch schon ohne die "Schaufeln" montiert aber immer das gleiche Problem

Vom inneren Aufbau sieht er gleich aus wie dein Rotator auf den Bildern... und den Bildern nach hab ich auch nichts vergessen.

Hattest du ähnliche Probleme?
bzw. hat jemand ne Ahnung an was des liegen könnte?

Grüße von dr Alb

Hab ihn vorher zum Bilder machen nochmal zusammen gebaut.
Und siehe da er lässt sich drehen und ist dicht.
War wohl gestern leicht überarbeitet

Habe Deine Frage erst jetzt gelesen.
Aber Du hast es ja bereits hinbekommen.
