Johnni, du hast eine PN!

wie schon gesagt, für mich leider kein Bedarf. Schon alleine weils einfach zu weit weg ist von mir. Wenns um die Ecke gewesen wäre, wäre es doch ne Überlegung wert.
Also wieder zurück zum Projekt Eigenbau

Nochmal die Frage, wegen dem Band und den Rollen - habt ihr vielleicht ein paar Anlaufstellen wo ich dies finden kann?

Hallo, wir haben damals unser Band bei http://www.Siegle.de bestellt.
Wir haben ein Förderbandgurt mit 30cm breite 4m länge und aufvulkanisierten Stollen dort gekauft.
Preis lag irgendwo bei 300-400€ rum.
Die Rollen haben wir aus Ø115mm Rohren zusammengeschweißt.
Der Rollendurchmesser sollte größer 2x Stollenhöhe sein.

Gruß Forsti

Günstiger ists einfach nen Feuerwehrschlauch zu kaufen und aufzuschneiden und dann Mitnehmer anzuschrauben wie es schon oft im Forum gezeigt wurde, oder aber man hat das glück in der Industrie an gebrauchte Fördergurte zu kommen die sonst täglich im Müll landen.

mfg

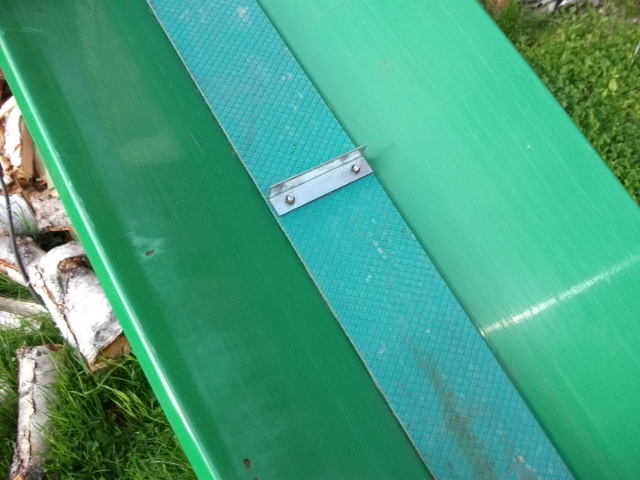

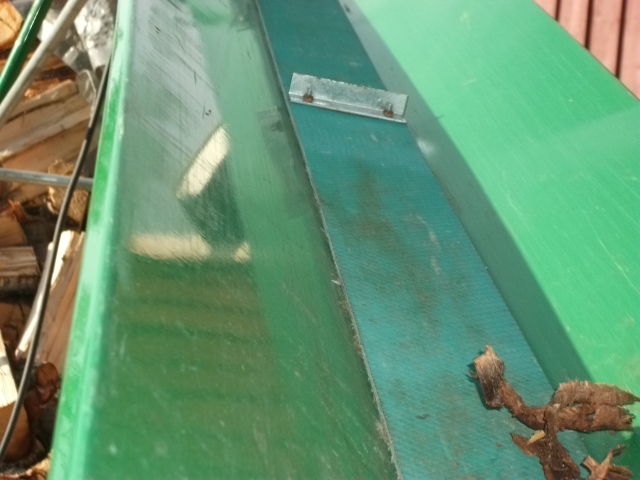

Hier die versprochenen Bilder:

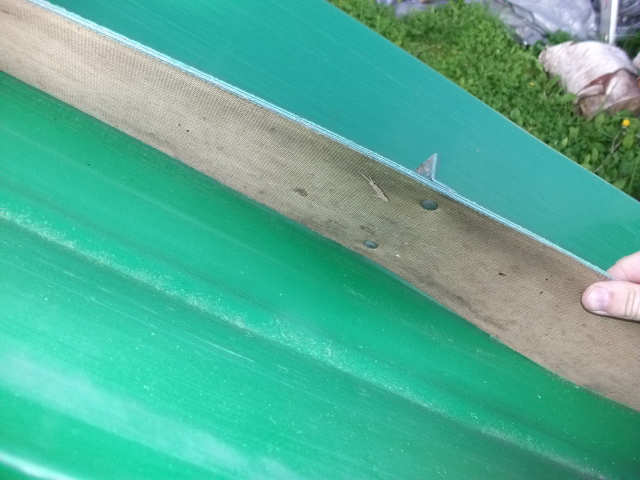

Ich hoffe man kann genug erkennen, das Letzte soll das Blechprofil zeigen das den Mittelpunkt des Förderbands darstellt...

Eslohe liegt doch fast bei uns um de Ecke könnt ich mal aufen besuch vorbei kommen

Porky, du hast eine PN!

@Djup-i-sverige:

Was für welche Antriebsrollen werden da verwendet ? Sind die geriffelt ?
Kann das Förderband noch gespannt werden, damit die Rollen den Flachriemen gut anpacken ?

Ich hab vor, mir eine Trommelsäge zu bauen( alleine, schnell, ohne dreck vor der Haustür am Lagerplatz sägen). Im Moment bin ich noch auf Materialsuche ...
Ich wollte das Förderband mit zwei Antriebsrollen von alten Kreissägen ausstatten.
Als Antrieb dachte ich an einen Scheibenwischermotor mit Zahnrad(größeres am Motor), schließlich kann ein solcher ja auch ein Spanferkel a 20 kg bewegen, wieso sollte er dann nicht ein paar Holzscheite befördern können ?!?!

Bei meiner Version wäre die untere Rolle mit der Antriebswelle verbunde und damit sie gut anpackt, würde ich die Achse der oberen Rolle an einer Gewindestange anbringen um das ganze Band auf Spannung zuhalten.

Als Band würde ich eben auch alte Antriebsriemen zusammenschustern und alle 40-50 cm mit Winkeln versehn.

Was haltet Ihr davon ?

MfG,

Franz

@Djup-i-sverige:

Was für welche Antriebsrollen werden da verwendet ? Sind die geriffelt ?
Kann das Förderband noch gespannt werden, damit die Rollen den Flachriemen gut anpacken ?

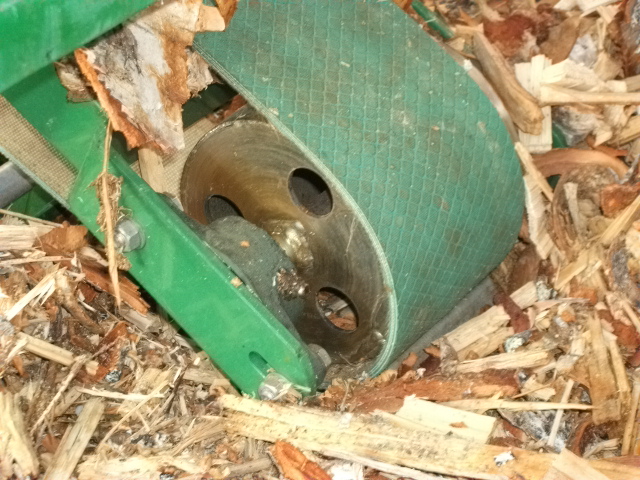

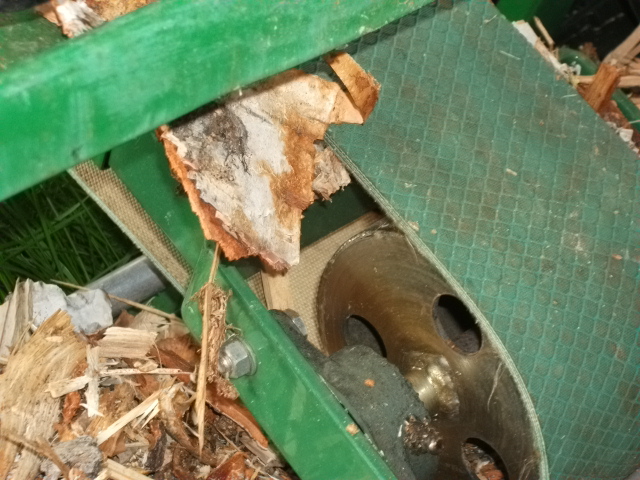

Nein sind ganz glatt, hat den Vorteil, wenns hackt wird der Flachriemen nicht beschädigt...
Ja das Band wird an der unteren Laufrolle per Gewindestange gespannt.

Bei meiner Version wäre die untere Rolle mit der Antriebswelle verbunde und damit sie gut anpackt, würde ich die Achse der oberen Rolle an einer Gewindestange anbringen um das ganze Band auf Spannung zuhalten.

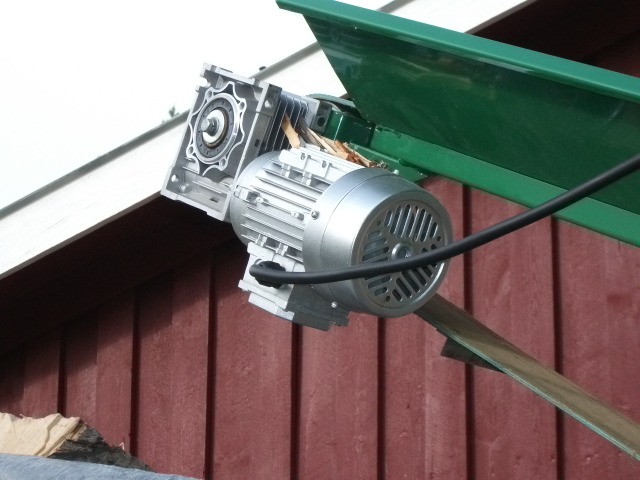

Antrieb oben ist besser, weil die Last nach oben gezogen wird, und nicht geschoben... bei Schubbetrieb kann es sein das Band sich bei der unteren rollen ein wenig aufschiebt und dann die Haftung/der Vorschub flöten geht.

Den letzten Gedanken mit dem Schub hatte ich auch, jedoch dachte ich zuerst daran, dass das Förderband maximal 4m länge hat und klappbar sein sollte, um es leicht in der Scheune/Überdachung abzustellen.

Deshalb wollte ich den Motor zuerst einmal unten anbauen.

Vielen Dank für deine Unterstützung,

MfG,
Franz

Du kannst es ja auch klappbar machen und den Motor oben?
So teuer ist ja Kabel noch nicht,oder?
Nein, im Ernst, wenn du ehe eine separaten Motor fürs Förderband würde ich ihn schon oben anbringen...

Djup-i-sverige hat geschrieben:Hier die versprochenen Bilder:

Ich hoffe man kann genug erkennen, das Letzte soll das Blechprofil zeigen das den Mittelpunkt des Förderbands darstellt...

Hallo

Bin auch gerade beim basteln.

Mal eine Frage, wie zufrieden bis Du denn mit dem Förderband?

Mal hier ein Video gesehen, das ist ebenso aufgebaut (Mitte schmales 10cm Transportband).

Aber der Bringer scheint das ja nicht zu sein, da am Ende des Videos öfters mal Stücken (nicht gerade wenig) neben das Band fallen.

http://www.youtube.com/watch?v=bo0KwOraz1Y

MFG bashy

Hmm,
also bei mir sind das vielleicht 2% der Scheite, die daneben fallen, Bin sehr zufrieden,
Weil ein breites Band das auch nicht unbedingt verhindert (Eher wären höhere Seiten nützlich, und wenn dann müsste das Band so Breit wie die max. Scheitlänge sein, sonst, könnt ich mir denken ,verklemmen die Scheite leichter (Vor allem bei den typischen geraden Seitenwänden).
Und wenn es so breit die max. Scheitlänge ist, tritt was anderes auf, bei steiler Förderbandstellung, rollen sie teilweise einfach ab.
Ausserdem bleibt für mich ein grosser Vorteil das man nur einen Treibriemen in Normalbreite braucht, und kein extra (teures) Förderbandgummi.
(Wenn mal Ersatz fällig ist).
Also wenn dann wären max. etwas höhere Seitenwände von Vorteil. (Sollte im Eigenbau nicht das Problem sein)

Hallo

Überlege wie ich es am besten machen kann ...

Habe momentan.

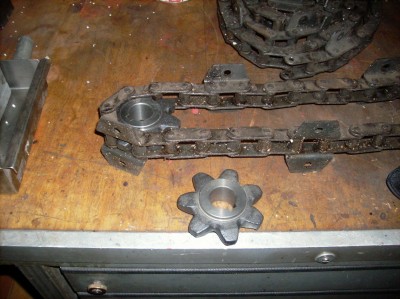

* 6m Einzugkette (Mähdrescher)



* 2 Kettenräder
* Getriebemotor 0,4kw / 66 U/min
* 2 Wellen 30mm x 500mm
* 4 30mm Flanschlager
* flexible Kupplung

Hinzu kommt noch ein haufen Kleinkram (Bohrnutenfräser, neue Simmerringe + Lager für den gebrauchten Getriebemotor).

Man müßte mal langsam durch rechnen, ob Neukauf nicht Preiswerter wäre ... aber nun liegt der Pfeffer bereits auf der Werkbank.

Getriebemotor sollte direkt an eine Welle, Umfang Kettenrad ~ 33 cm, komme so auf ~ 33cm/s Laufgeschwindigkeit.

Die Frage wäre, ob das mit einer Kette überhaupt vernüftig funktioniert.

Oder ob ich es gleich sein lasse, und auf solch ein bewährtes Förderband (wie Deines setzte), im Nachbau versteht sich.

Dann wären nur die Kettenräder raus geschmissenes Geld, den Rest sollte man ja weiter verwenden können. (Vielleicht finden die Kettenräder und Kette ja auch in einem Zuführtisch verwendung)

Blech für die Rutsche müßte eh gekauft werden (wie dick ist denn in etwa die Wandung vom Blech Deines Förderbandes)?

Würde das dann einfach nach bauen, mit etwas höheren Seitenblechen (auch geteilt) wie beim Woodking 30BF.

http://www.youtube.com/watch?v=bo0KwOraz1Y

Wäre dieses Band denn hier ausreichend?

http://www.ebay.de/itm/251397590221

Oder kennst Du eine Bezugsquelle (10 cm breit / ~ 7m lang / Stärke weiß ich nicht)?

Hier wäre noch solch eines mit Kette (von 108 SA):

forderband-brennholz-t47271.html

MFG bashy
