Hallo,

ich spiele mit dem Gedanken mir ein Förderband zu bauen. Genaue Daten hab ich noch nicht, ich würde von euch nur mal gerne wissen was dazu so benötigt wird, oder eben ein paar Tips und so.
Es soll nicht gerade lang werden, ich brauch es eig. nur um von der Wippsäge in die BigBags zu befördern.

Antriebsmotoren hab ich hier jede Menge herumliegen. Eisenstangen sind auch vorrätig. ´
Vielleicht hat ja jemand sogar nen Bauplan

Wenn du was einfaches, funktionales und schnell gebautes haben möchtest: post642167.html#p642167

Nur auf die Drehzahl achten, bei mir ist sie mit ca 3,5 km/h zu schnell!!!

Lg Georg

Vielleicht gibt es in deiner Gegend auch eine Niederlassung der Fa Tip Top oder Atlas Industrie Gummi.Hier bei uns hat die Fa Tip Top eine Niederlassung und die haben öfter mal komplette alte Förderbänder oder nur Gummibänder rumliegen oder kennen Kunden bei denen etwas rumliegt.Ich konnte so ein kleines Förderband günstig schießen und mußte nur noch einen Ölmotor anbauen.

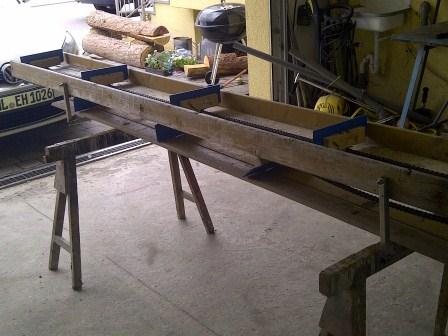

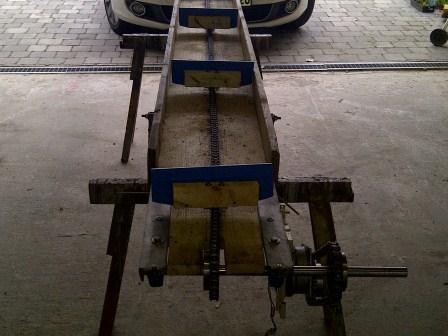

Ich hab auch ein einfaches schnell zu bauendes Förderband gebaut.

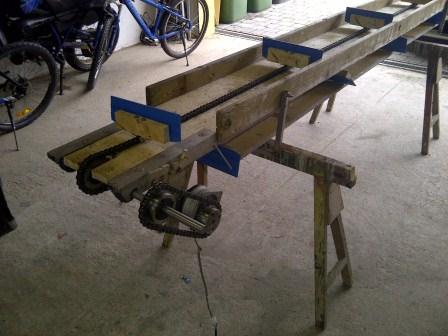

Hab mich beim Kettentrieb am "Model Georg" orientiert

Es fehlen nur noch die Füße um es neben die Wippsäge zu stellen.
Das ende wird einfach auf der Hängerbordwand aufgelegt.
Als Antrieb habe ich einen 12 V Motor und kaoo so auf ca 35 cm/s.
Gruß Eric

Hallo majata,

schaut gut aus, ABER: Hast du schon einen Probelauf gemacht? Ich fürchte, dass es dir kleine Stücke an der Wand oder unter der Kette zwicken wird...

Ich hab beim ersten Versuch auch ca 1,5cm zwischen Mitnehmer und Seitenwand und die Stärke der Kette unten Luft gehabt, das war leider nicht so das Gelbe vom Ei....

Ich hab die Seitenwand dann weiter rein gesetzt und vorne noch aus Dachlatten einen bündigen Abschluss zum boden gemacht, seitdem funktioniert´s einwandfrei und seit mittlerweile mehr als 80 RM.

Lg Georg

Hallo Georg

Ein richtiger Probelauf fehlt noch.
Habe bisher nur so ein paar Scheite draufgeworfen.
Aber du wirst Recht haben und ich werde sicher noch die ein oder andere verbesserung vornehmen.
Zum Glück weiß ich ja wo ich abschauen kann.

Gruß Eric

Naja das sieht doch schon mal recht gut aus.
Gibt es beim Bau etwas auf das man besonderen Wert legen sollte? Also es muss ja nix Grosses werden, dachte da an 2 Eisen und zwischen drin ein paar Rollen die dann durch dieses GummiBand angetrieben werden.

Es würde ja schon reichen wenn das Band 3m lang wäre.
Hab nur keine Ahnung in welchen Abständen die Rollen sein sollten.

Du könntest auch auf dieser Basis:
http://www.kellfri.se/SE/Catalog/vedhan ... -VT50.html

(Aufs Bild klicken)

wenn du willst schicke ich dir Detailbilder, da ich so eins habe.
Funktioniert einfach mit einem 100mm breiten Treibriemen mit Aluwinkeln als Mitnehmer. Du könntest als obere und untere Rolle alte Treibriemenrollen
verwenden, zwischendrin sind keine Rollen, läuft einfach auf Blech...
Vorteil: so nen Treibriemen bekommt man jederzeit und günstig als neues Ersatzteil...

Hallo,

ich finde , viel Geld spart man durch den Eigenbau nicht.

Gruß Jürgen

Oooooh doch,

meines hat mich inkl aller Teile knapp 400,-- gekostet, um das Geld bekommst du weder neu noch gebraucht ein 4m Förderband

@Djup-i-sverige
wäre nett wennst mir mal ein paar Bilder schicken könntest - bin für alle Möglichkeiten dankbar.

@AZK 1954
könntest du bitte auch schreiben warum du dieser Meinung bist? Hört sich nach eigener Erfahrung an


Also wie gesagt, an Eisen mangelt es mir nicht und auch Antriebsmotoren hab ich hier jede Menge in vers. Größen rumliegen.
Mir fehlt im Prinzip nur das Band und die Rollen.

Wo bekommt man denn so ein Band und diese Rollen überhaupt her? Ausser LaMa-Händler fällt mir nicht viel ein.

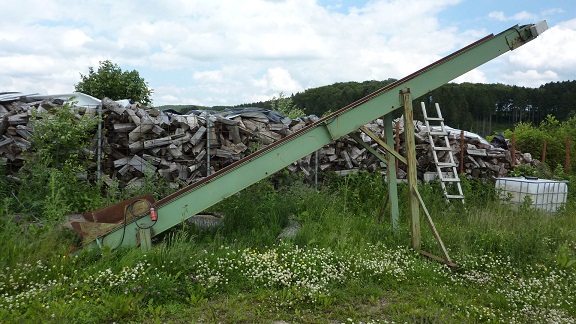

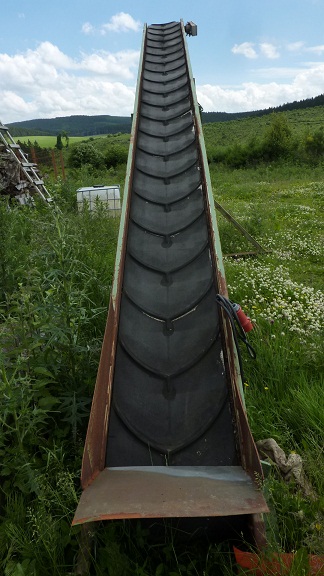

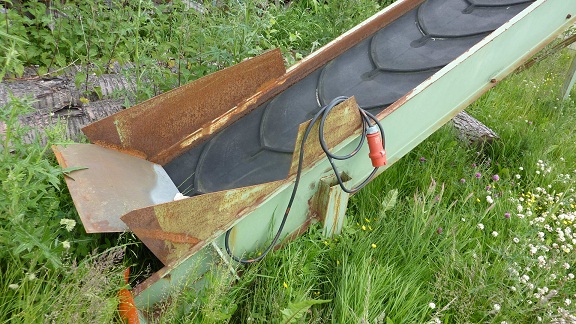

danke kormoran, aber für mich uninteressant da ich die meisten Teile ja bereits hier rumliegen habe.
Von daher wird es mich keine 400 Euronen kosten.

Mal abgesehen davon wo wäre denn überhaupt die Abholung des Bandes?

Moin. Was heißt denn Raum Eslohe?? Etwas genauer bitte.
