Frage zu meinem Rückewagen eigenbau

von **lukas1410** » Mo Mär 24, 2014 9:00

Hallo Leute

Ich baue mir zurzeit einen RÜckewagen. Hauptrahmen und Pendelachsaufhengung sind schonmal fertig. Habe nur eine frage. Was meint ihr zu der achsaufhenung hebz diese am hauptrahmen gut odr sollte ich noch was ändern bin gerade am zweifeln was ich machen soll.

von **brennholz jürgen** » Mo Mär 24, 2014 9:02

Fotos könnten helfen!
Brennholz Jürgen

von **Ugruza** » Mo Mär 24, 2014 16:00

brennholz jürgen hat geschrieben:Fotos könnten helfen!
Brennholz Jürgen

... Wozu denn Fotos - wir können doch hellsehen ob was halten wird oder nicht :mrgreen:

Lg Ugruza

von **brennholz jürgen** » Mo Mär 24, 2014 16:11

Hellseherisch würde ich behaupten, 99% aller Achsen sind gegenüber dem Hauptrahmen verschraubt oder bei Rückewagen verstellbar.
Brennholz Jürgen

von **lukas1410** » Di Mär 25, 2014 22:23

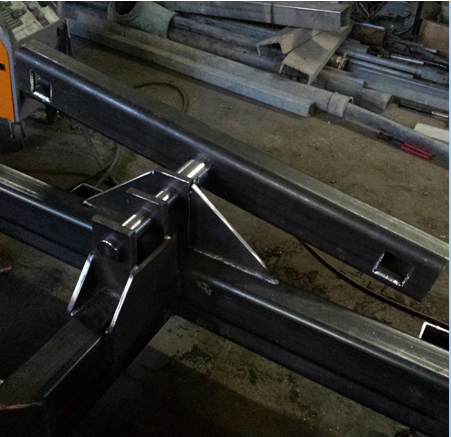

Tut mir leid hier ein Bild, hoffe man erkennt was. die Bilder die ich geamcht habe sind alle zu Groß zum hochladen

Website · von **Falke** » Di Mär 25, 2014 22:37

Digital-Bilder kann man auch verkleinern ...

A.

von **hirschtreiber** » Di Mär 25, 2014 23:23

@lukas
Wo ist die Lagerung? Wenn ich das richtig deute dreht sich die 30er (oder 40er) Welle ohne irgend eine Buchse oder Schmiermöglichkeit in einem 10er Flacheisen............. :roll:

Wie lange soll das halten?

von **lukas1410** » Mi Mär 26, 2014 7:01

NEIN. Es ist eine 70er Welle die an dem Pendeleisen 140x100x12 in einer Buche mit 5 mm Wandung leuft m Schmiernippel.

von **brennholz jürgen** » Mi Mär 26, 2014 7:13

Ok. Ansonsten sieht das schon professionell aus.
Brennholz Jürgen

von **lukas1410** » Mi Mär 26, 2014 7:38

Danke. Was meint ihr wie sich das alles in den Kurven auf Teer odr Schotter verhält habe angst das es durch die zug und druckkräfte in kurfen nicht hält?

von **brennholz jürgen** » Mi Mär 26, 2014 9:21

Du könntest hinten vielleicht noch so einen schönes Knotenblech auf das Rohr setzen. Aber du leitest die Kräfte eigentlich vorbildlich in die Rohre ab, längs wie quer. An dem Achsenrohr würde ich noch 50x50 4 Knotenbleche einschweißen damit die Buchse hält auf X.
Brennholz Jürgen

von **Kugelblitz** » Mi Mär 26, 2014 12:15

Soll das so wie im Bild blieben?
Wenn du Last drauf hast, wird es dir spätestens in ner Kurve deine "70" mm Welle verbiegen.
Die muss beidseitig abgefangen werden.

von **Kugelblitz** » Mi Mär 26, 2014 12:20

Noch gefundenen.
eigenbau-tandem-pendelachse-t67085.html
Unten ist meine.

von **hirschtreiber** » Mi Mär 26, 2014 19:55

@lukas

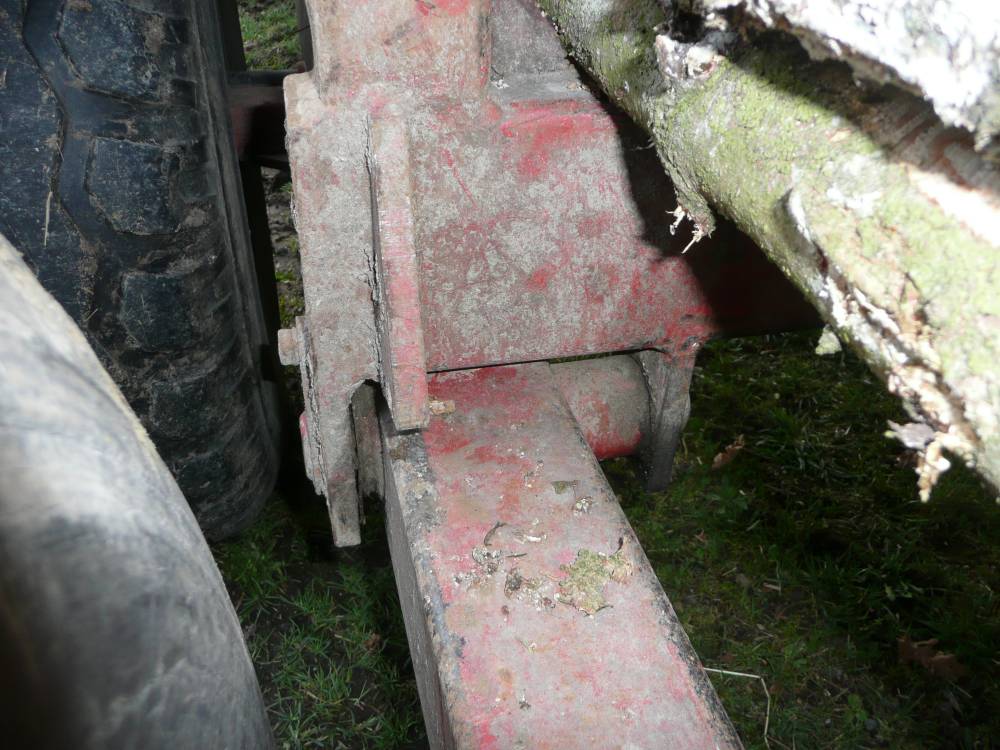

So schaut das bei meinem 5to RW aus.

von **GJohn** » Do Mär 27, 2014 10:18

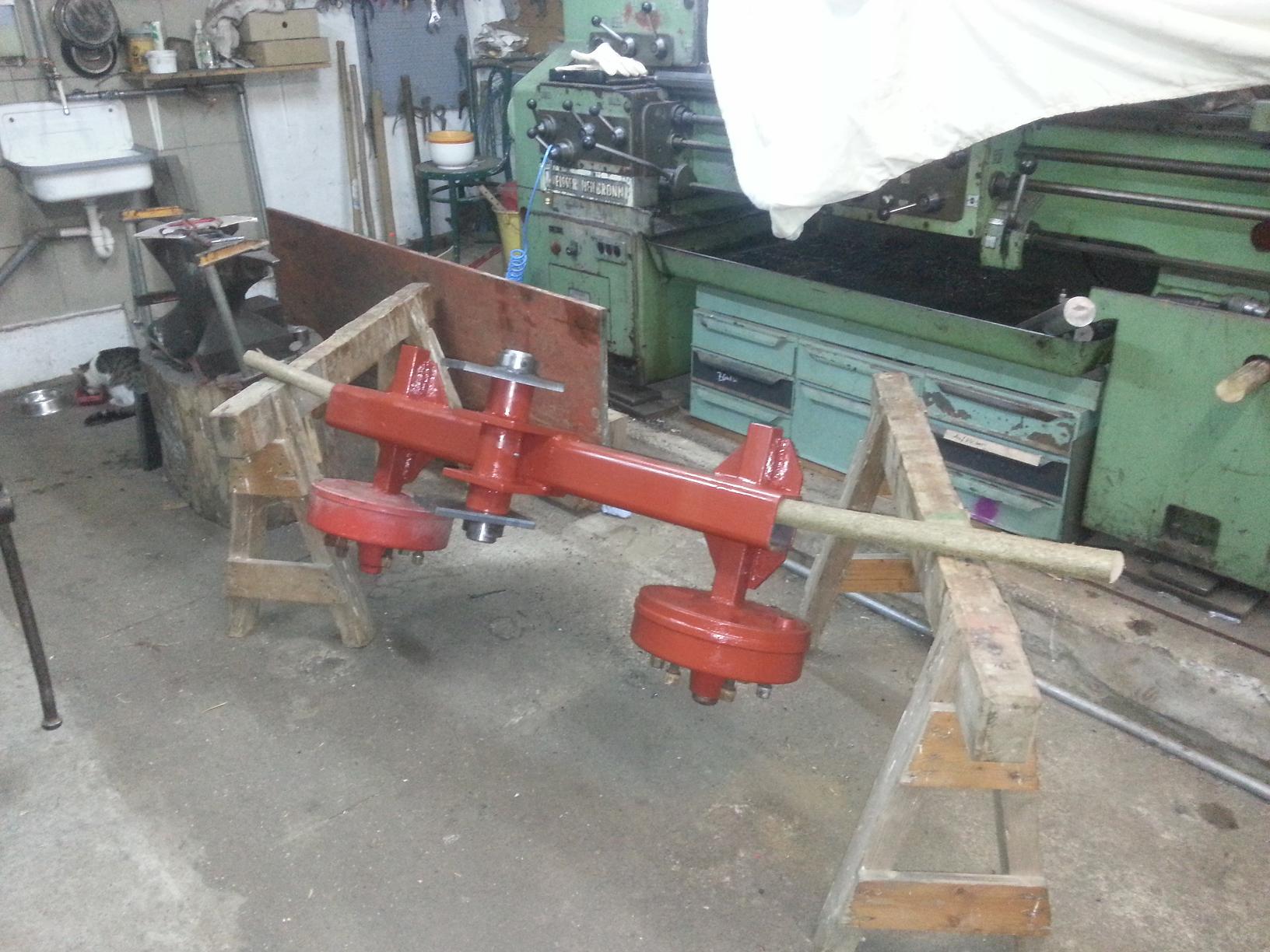

So habe ich meine gemacht.
