Frontlader nachrüsten mit 3 Steuergerät

von **eiermann3000** » So Dez 16, 2007 17:11

Hallo ich möchte meinen frontlader Mx 80 mit einem 3 Steuerkreis ausrüsten.

Nun meine frage wo bekomme ich die teile günstig und was brauche ich dazu?
Frontladerhebel zur bedienung hat zwei Knöpfe die frei sind und das kabel ist dran führt aber bis jetzt noch nicht aus der kabine!!

Hat das von euch schon einer gemacht???

Danke im vorraus

von **Same Argon** » So Dez 16, 2007 17:32

Hallo Eiermann,

für einen dritten Kreis brauchst ein 6/2-Wegeventil auch Ventilweiche genannt. Diese gibt es in verschiedenen Durchflussgrößen und mit verschiedenen Stromstärken ( 12V / 24V / 230V ). Du brauchst dann noch entsprechende Hydraulikverschraubungen um das Ventil anzuschliesen.

Ich hab mir mal eine Doppelt Ventilweiche eingebaut, so hab ich die Möglichkeit 2 zusätzliche Doppeltwirkende Verbraucher anzuschließen ohne auf die Kippfunktion verzichten zu müssen. Hier kann man dann z.B. eine Holzgreifer mit Rotator anbauen.

Im Zubehörhandel findest da was oder bei einem Hydraulikfritze in deiner Nähe. Oder unter www.hytec-hydraulik.de, www.oekoprofi.com, www.faie.de usw.

Gruß Same

von **eiermann3000** » So Dez 16, 2007 20:06

Hallo wenn ich mir nun so ein 6/2 Wegeventil kaufe
in welche hydraulikleitung bau ich das ein???
Heben Senken oder
aus ein kipp funktion???
Hat jemand evt ein bild von so einem Bau???
wo ist der beste platz dafür???

Ich danke schon im Vorraus für eure Hilfe

von **Same Argon** » So Dez 16, 2007 21:15

Hallo Eiermann,

ich hab es in die Kippfunktion eingebaut auf dem Querholm wo schon das originale Eilgangventil sitzt. Bei der Platzwahl musst darauf achten das die Arbeitsgeräte nicht an das Ventil schlagen beim ganz nach hinten kippen, oder das es dir die Schläuche vom 3. Kreis knickt und das die Hydraulikkupplungen nicht dem stärksten Schmutz ausgesetzt sind. Ich kann dir morgen ein Bild machen und einstellen.

Gruß Same

von **eiermann3000** » Mo Dez 17, 2007 10:42

Danke scon mal im voraus!!!
Über ein bild wäre ich sehr erfreut

von **Same Argon** » Mo Dez 17, 2007 19:33

Hallo Eiermann,

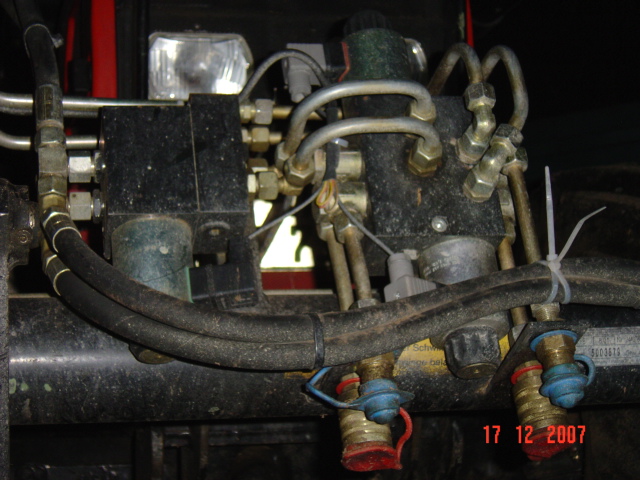

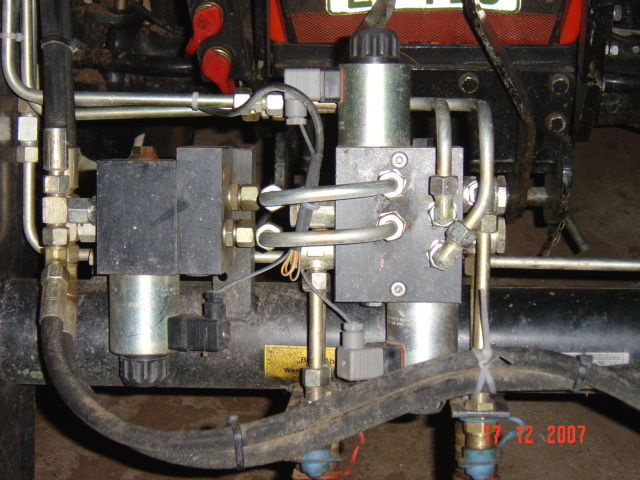

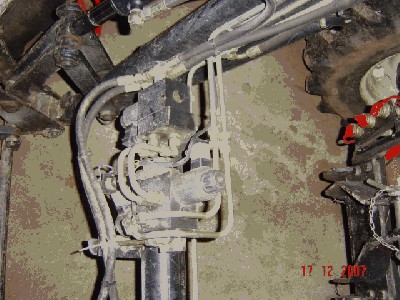

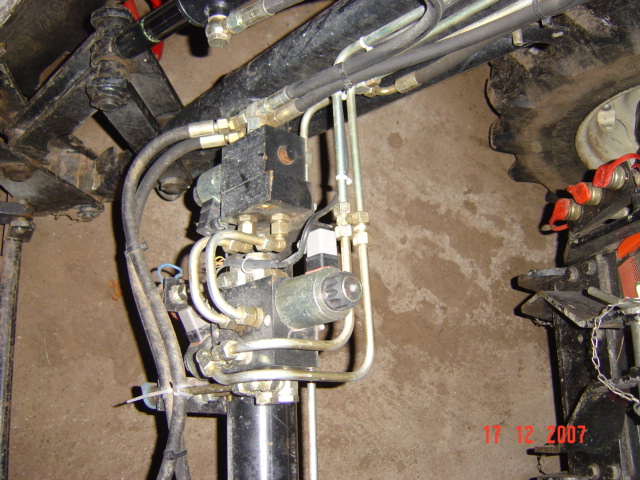

hier die versprochenen Bilder.
Wenn Fragen sind immer drauf los.

Gruß Same

von **eiermann3000** » Mo Dez 17, 2007 20:43

Hallo wenn ich die Bilder so anschau sind da zwei ventile verbaut??

Ich benötige nur einmal eine Doppelwirkende funktion
Also bei e-bay habe ich volgendes gefunden:[/img]

von **eiermann3000** » Mo Dez 17, 2007 20:55

Hallo also dies ist nun ein 6/2 Wegeventil kostet 199.-€

Wenn ich es jetzt richtig verstanden habe geht das so:
Das Wegeventil
Bau ich in die vorhandene leitung ein zB:

Kippfunktion ich schliese das teil da zwischen
ich führe die zwei vorhanden leitungen der ein und aus kippfunktion in das steuergerät und habe dann auf der anderen seite 4 hydraulikleitungen
wobei ich aber 2 davon wieder zur zuführung der aus und einkippfunktion (ansteuerung der zylinder benötige)
Die anderen zwei werden dann elektrisch per knopfdruck aktiviert wird der knopf dann loß gelassen kann ich die schaufel wieder kippen.

Wenn ich jetzt falsch liege bitte korriegier mich

von **Same Argon** » Mo Dez 17, 2007 21:32

Hallo Eiermann,

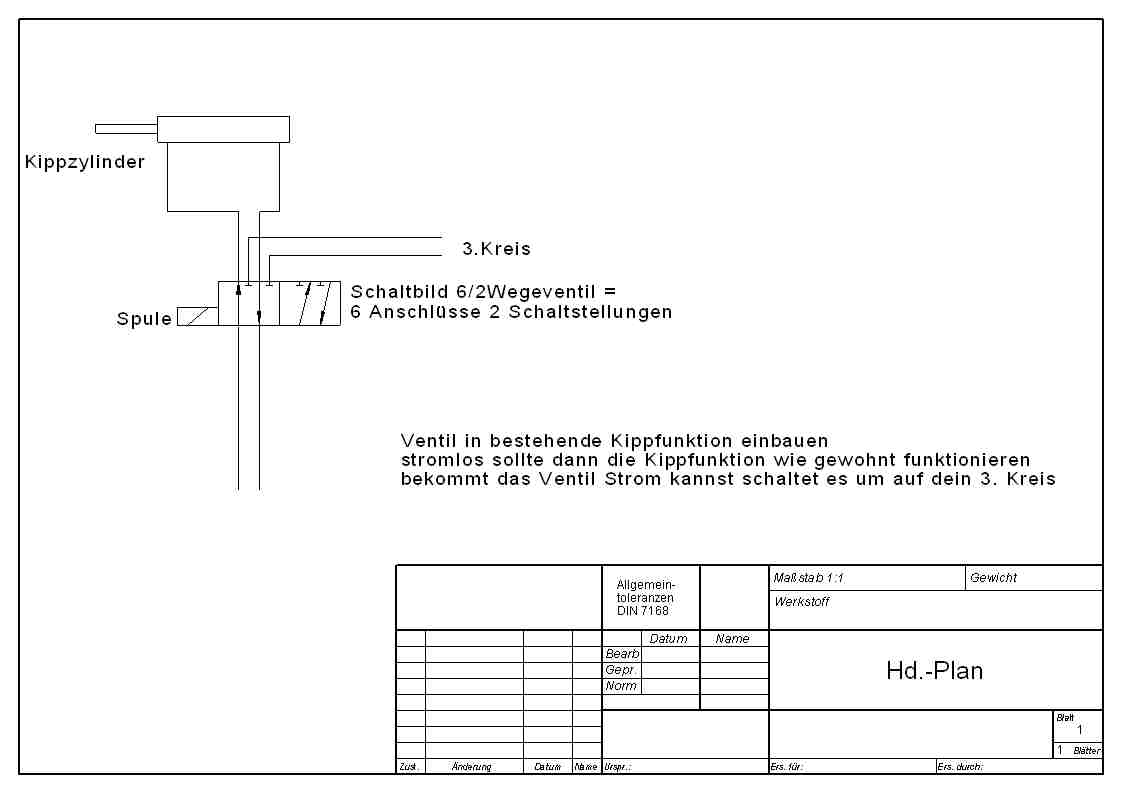

im Prinzip hast Recht so wie du es geschrieben hast, nur musst aufpassen das es nicht falsch anschließt. Normal steht bei den Anschlüssen was dran mit Schlagzahlen. Wenn da P1 und P2 dran steht dann musst hier deine Kippfunktion vom Frontladersteuerventil her angeschlossen werden. Wenn du dann bei P1/P2 durchpustest weisst dann wo du stromlos durchgang hast. Hab Dir noch ein Schaltbild angehängt.

Bei mir ist es eben eine doppelte Ventilweiche, d.h. ich hab dann 3. und 4. Steuerkreis.

Gruß Same

von **Same Argon** » Mo Dez 17, 2007 21:37

2. versuch

von **eiermann3000** » Mo Dez 17, 2007 22:10

Danke für deine schnelle antwort!!!
ich werd es schnellstens versuchen meld mich dann obs funktioniert!!!!

von **mitti** » Mo Dez 17, 2007 22:17

Ventile gibts auch hier:
http://www.oekoprofi.at/katalog%20shop/65-66%2B71.pdf

von **Same Argon** » Mo Dez 17, 2007 22:39

Hallo Eiermann,

hast du das Ventil eigentlich schon gekauft? Also 200€ ist schon bischen viel für so ein Ventil. In 24V Ausführung hätt ich noch eins bei mir liegen.

Gruß Same

von **eiermann3000** » Di Dez 18, 2007 11:29

Hallo ich hab mir noch keines gekauft ich muß mal schauen ob es noch billiger geht
Schade ich brauch das ventil in 12v ausführung!!

von **fire fighter** » So Jan 06, 2008 22:01

Hallo Eiermann, wie weit bist Du mit Deinem Umbau? Ich stehe gerade vor der gleichen Aktion. Wo hast Du das Ventil gekauft (ich brauche auch 12V). Hat alles geklappt? Gruss...
