Nach dem Motto Augen größer als der (magen) Verstand hab ich mir ohne größere Überlegung auch so einen gasstellmotor zugelegt...bzw. der dürfte bald eintreffen. Weil ich mich geärgert hatte neulich weil ich im den Traktor im Standgas laufen lassen hab und dann wie ich das Ziehen anfangen will das eben ziemlich langsam von statten geht. Aber ich will auch nicht das der Traktor schon relativ hoch läuft während ich noch am anschlagen der Stammteile bin. Das Anbringen hab ich ja soweit begriffen. aber wo geht Ihr vom Funk weg??? Direkt am Empfänger? Vom Stecker zur Winde???... Irgendwo muß ja wohl der Stellmotor mal mitbekommen was er wann zu tun hat Und einen Eigenen Funkempfänger wird so ein Motörchen wohl auch nicht haben.

Ist dein "Funk" schon mit den Funktionen und Anschlüssen für Gas + und Gas - ausgestattet ?
Wenn nicht, wird es schwierig ...

Adi

Hi falke,
ganz von sinnen bin ich nun auch nicht ....zum Glück...denk ich....oder besser hoff ich
Die Funktionen sind am Funk vorhanden ja. es ist der AXfunk der auch an den Juwelwinden verbaut ist.Nennt sich AXfunk. Eigentlich das selbe gibts anscheinend beim Seidl da ist es der CAD-8-6 Forst. Beim Empfänger steht sogar das cad symbol drauf. Der sender ist nur vom gehäuse etwas einfacher. Der hat keinen Kippschalter oben. Aber ansonsten sind die Belegungen gleich. Bei der Gelegenheit kann ich dann vielleicht auch gleich die Hupe anschließen.... auch nicht schlecht.

Servus Ebix,

Bei Tajfun brauchst du, wenn du Gasverstellung nutzen willst, eine extra Steckdose am Schlepper für den Anschluß der Winde. An dieser Dose ist dann mindestens die Spannungsversorgung anzuklemmen und es kann dann der Stellmotor noch angeklemmt werden.

Schau einfach mal ins Handbuch deiner Seilwinde. Da könnte das alles beschrieben sein, wenn du Glück hast...

Gruß,
wiso

servus Wiso,
Ich habe die 5t Uniforest. Hier muß ich für den Strom die Winde einfach am Stecker wie einen Anhänger anstecken. vom Funkempfänger kommt auch noch ein Strecker der der die Signale zur Winde weitergibt. Ich denke daß hier irgendwie angezapft werden muß.

Hast du eine Beschreibung des Funkempfängers, wo auch ein Schaltplan (für die Verdrahtung) abgebildet ist ?
Wo ist der Funkempfänger montiert ?

A.

Ebix hat geschrieben:servus Wiso,
Ich habe die 5t Uniforest. Hier muß ich für den Strom die Winde einfach am Stecker wie einen Anhänger anstecken. vom Funkempfänger kommt auch noch ein Strecker der der die Signale zur Winde weitergibt. Ich denke daß hier irgendwie angezapft werden muß.

Die separate Windendose ist dann der Ersatz für die Anhängerdose. Die Anhängerdose wird dann für die Winde nichtmehr gebraucht.

Hi Falke das einzige was ich leider habe, ist folgender Link,
Anleitung http://www.funktechnik-seidl.com/images/stories/bedienungsanleitung_cad-8-6_forst.pdf
Reicht das zur Hilfe dann meinerseits??

Im Prinzip reicht das ...

In Punkt 2.1 Verkabelung heißt es
" Einen detaillierten Verkabelungsplan für Ihre Anwendung finden Sie auf der Rückseite dieser Anleitung."
Genau der fehlt ... Auch sieht man auf dem Aufkleber auf dem Empfänger wesentlich mehr Anschlüsse ...

Welcher Kanal schaltet bei Gas +, Gas - ? Ist es CH5 und CH6 ?

Adi

Ich kann das leider nicht sagen. Ich hab den Funk von meiner Herzallerliebsten zu Weichnachten bekommen. da war nur Verpackung und leider keine ausfürhliche Bedienungsanleitung. Aber was mir reichen würde (zumindest um mal anzufangen mit der Installation ist eine grundlegende Information. Ich weiß nicht ob Kanal 5 Gas + ist oder Kanal 6 oder umgekehrt. Wenn das jetzt so wäre Kananl 5 = Gas + und Kanal 6 = Gas- dann??? Ich denke dann die Kabel zu tauschen wenns nich so ist oder den Motor drehen kann ich immer noch
Aber ich find super das Ihr Euch zeit für mich nehmt !! muß mal gesagt werden.

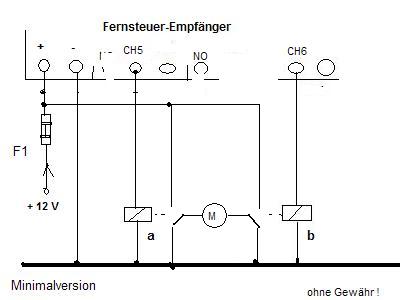

Die Schaltung für den Stellmotor könnte so aussehen :
du brauchst zwei Standard 12V KFZ Relais mit Umschaltkontakt (kosten 3...4 € das Stück)
Wenn CH5 schaltet zieht Relais a an und der Motor dreht in die eine Richtung, bei CH6 - Relais b - andere Richtung ...



Adi

Falke, ich will dich in deiner Motivation ja nur ungern bremsen, aber zum Einen hab ich den Eindruck, dass du Ebix schon lange abgehängt hast und zum Anderen ist die Belegung der Windenelektrik ausschlaggebend, da der Funkempfänger an die Winde und die Winde an den Schlepper angeschlossen wird. Das Gas-Signal wird also erstmal durch die Winde durchgeschleift. Ich hab auch eine Anleitung für eine Forestmaster 50EH im Netz gefunden. Nur leider haben die keinerlei Informationen über die Elektrik darin.

Hier ist der Link zu einer Anleitung von Tajfun. Auf Seite 9 ist die Belegung der Schlepperdose dargestellt. Der Gasstellmotor kommt da auf "L" und "R" an.

@Ebix
Entweder misst du selbst mal, ob die Belegung bei deiner WInde genauso ist oder suchst dir einen Elektriker, der das für dich übernimmt. Ich bin mir aber ziemlich sicher, dass du an den Stecker der Windenversorgung musst, den du bisher immer in die Anhängersteckdose gesteckt hast (und Licht einschalten musstest).

Gruß,
wiso

Schraub doch mal den Windenstecker auf.
Vieleicht ist bis zum Stecker schon etwas vorverdrahtet.Suche nach einem Draht, welcher nicht im Stecker angeschlossen ist.

Falke danke für Deine Geduld. Wiso ganz so schlimm ist es nu auch wieder nicht. Aber wenn ich jetzt eure Beiden antworten mische wirds erst interessan Wiso wenn ich Die Taifunanleitung so ansehe, liegt am Stecker der zur Winde geht der Schaltstrom an um die Ralais zu schalten. Heißt ich muß irgendwie von der Steckdose zurrück zum Traktor genauer gesagt zu den Relais die dann den Motor schalten. Geht also nicht vom Funkkästchen aus sondern von der Steckdose an der winde. Falke wie groß kann die Hoffnung sein, daß bei meinem Funkausgang auch schon die Schaltstöme an der steckdose anliegen??? ....hm??? ich glaub das werd ich nachher einfach mal testen. Na ja wenn mann so ein Elektikdepp ist wie ich, ist sowas schon spannend.
so und jetzt noch schnell die Thermoskanne gefüllt dann gehts ab in den Wald!. Strahlender Sonnenschein auf veschneiter Landschaft (zum Glück nicht so hoch wie man hier schon so liest) da muß ich raus.

@Ebix

Wenn du nichts messen kannst, dann muss das nicht zwingend an dir liegen. Beim B&B-Funk hauts immer die Feinsicherungen durch, wenn man den Gas-Knopf drückt und die Winde an der normalen Anhängersteckdose hängt Vielleicht spart dir der Tipp ein paar Nerven

Gruß,
wiso

PS: Viel Spass im Wald, Frohes Schaffen
