Holzgreifer/Kegelspalter für Minibagger Yanmar SV17

von **Schlust** » Fr Jul 29, 2016 16:59

Okay so habe ich es schon mal einigermaßen verstanden.

Habe jetzt mal 2 Fotos hochgeladen einmal mit der Mutter und einmal wo ich das gewinde gemessen habe.

Ich finde aber in den ganzen Tabellen dazu keine passenden Maße?Könnt ihr mir anhand der Bilder sagen was für ein Zoll Gewinde das ist?

(Bilder waren fürs Forum leider zu groß)

Mutter
http://www.directupload.net/file/d/4431 ... qw_jpg.htm

Gewinde
http://www.directupload.net/file/d/4431 ... ih_jpg.htm

von **Ede75** » Fr Jul 29, 2016 19:22

Wenns wirklich Zoll ist tippe ich aufgrund der Bilder auf G1/4. Schlüsselweite 19mm paßt, 13,3mm AD Gewinde auch so einigermaßen. Sorry, aber diesen Plastik-Schätzeisen vertraue ich nicht so sonderlich...

http://www.hytec-hydraulik.de/schlaeuch ... oellig.php

Gruß
Ede

von **Lederer-AGT** » Fr Jul 29, 2016 20:42

@ Ede75 : Es IST 1/4" ... habe die auch an meinem Yanmar. Überhaupt ist bei denen viel zölliges verbaut.

@Schlust : habe mal ein paar Fotos gemacht, wie ich meine Anschlüsse und Leitungen verlegt habe...stelle ich am WE ein.
Da ich meine Umschaltung elektrisch gelöst habe, was aber etwas aufwendiger und kostenintensiv war, würde ich Dir für den Gelegenheitseinsatz einfache Dreiwegehähne empfehlen.
Die setzt Du einfach in die Zuleitung vom Löffelzylinder und legst zwei weitere Schläuche zu den Anschlußsteckern für den Greifer....voilà.... Zusatzleistung fertig !

Andreas

von **Lederer-AGT** » Fr Jul 29, 2016 22:19

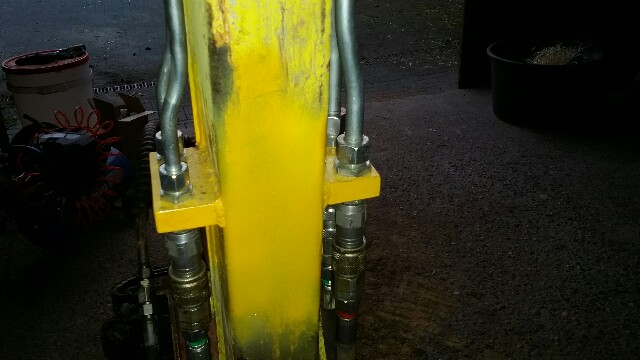

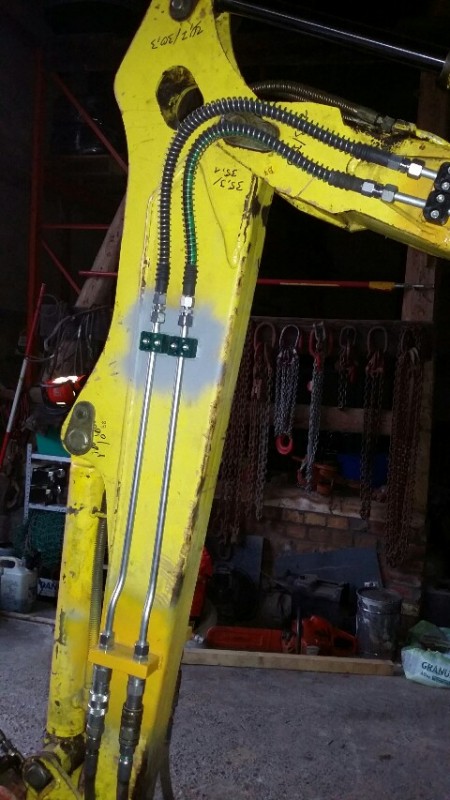

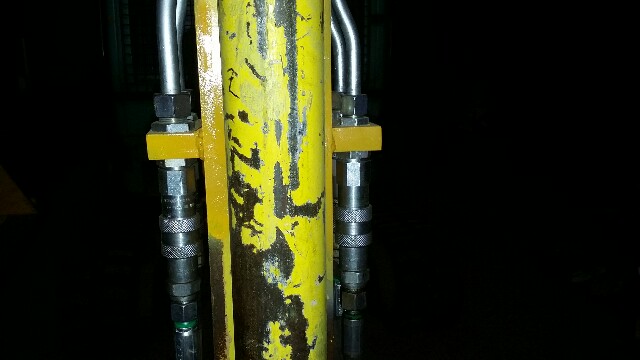

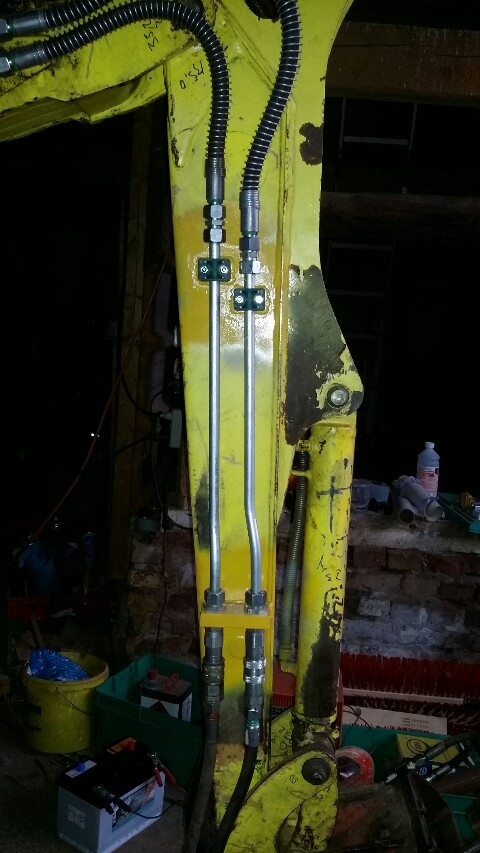

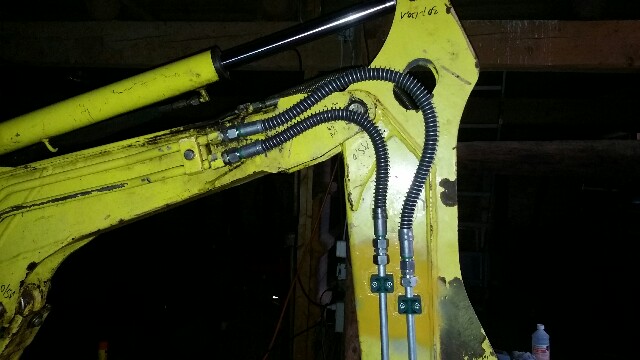

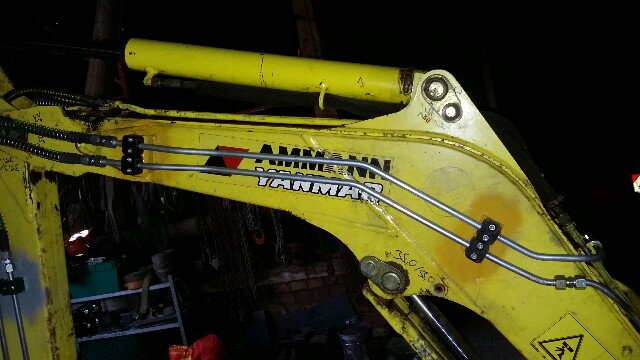

So, hier kommen die Bilder...

von **Schlust** » So Jul 31, 2016 14:01

Okay, ja 19er Schlüssel passt.

Danke für eure Hilfe und Fotos.Werde mir mal genau überlegen wie ich alles am besten verbauen werde.

Eine Frage habe ich aber noch

Ist dann an der Hammerleitung auch 1/4 an den Schnellkupellungen?Weil da die Schläuche etwas größer aussehen?Und muss ich dann die Leitung noch reduzieren wegen Öl Fluss?

http://www.directupload.net/file/d/4433 ... ke_jpg.htm

von **Lederer-AGT** » So Jul 31, 2016 15:20

Hallo Schlust,
die Leitung an der Hammerleitung ist 3/8", die Stecker sind BG 2.
Du brauchst die Leitungen nicht zu reduzieren, da der 3to Rotator die Ölmenge verträgt, und Du die Drehgeschwindigkeit über die proportionale Ansteuerung regeln kannst....
Wenn Dir die Geschwindigkeit trotzdem zu hoch ist, kannst Du aber auch noch Nadel-Drosselventile in die Leitungen einbauen.....

Viel Spaß beim bauen

Andreas

von **Schlust** » Mo Aug 01, 2016 11:08

Den Spaß werde ich haben

Soll ich dann am besten vom Löffelzylinder einen 3/8 Adapter nehmen und dann einen 3/8 Hydraulikschlauch?Da meine Leitung vom Löffelzylinder ja 1/4 hat?
Oder anders rum eine 1/4 Schlauch nehmen und am Rotator dann ein 3/8 Adapter nehmen?Weil der Rotator hat ja einen 3/8 Anschluss?

Dann werde ich euch auch erstmal nicht mehr auf die Nerven gehen.

Danke euch.

von **Lederer-AGT** » Di Aug 02, 2016 11:24

...weder, noch ...
Du baust Deine Leitung bis zu den Steckern ganz normal in 1/4 durch. Damit hast Du alles in einer Größe....
z.B. für Ersatz oder Reparatur besser und insgesamt übersichtlicher.
An Deinen Rotator kannst Du dann entweder kpl. 1/4 oder 3/8 legen, wie Du magst, und wie es der Rotator aufnehmen kann.... bei den Ölströmen, die da während des Einsatzes durchgehen ist das ziemlich Latte...

Andreas

von **Schlust** » Mi Aug 03, 2016 13:31

Alles klar.

Dann sage ich mal Danke für die Hilfe.

Wenn alles Fertig ist Stelle ich mal ein Foto rein.

von **endurofahrer** » Do Aug 04, 2016 21:20

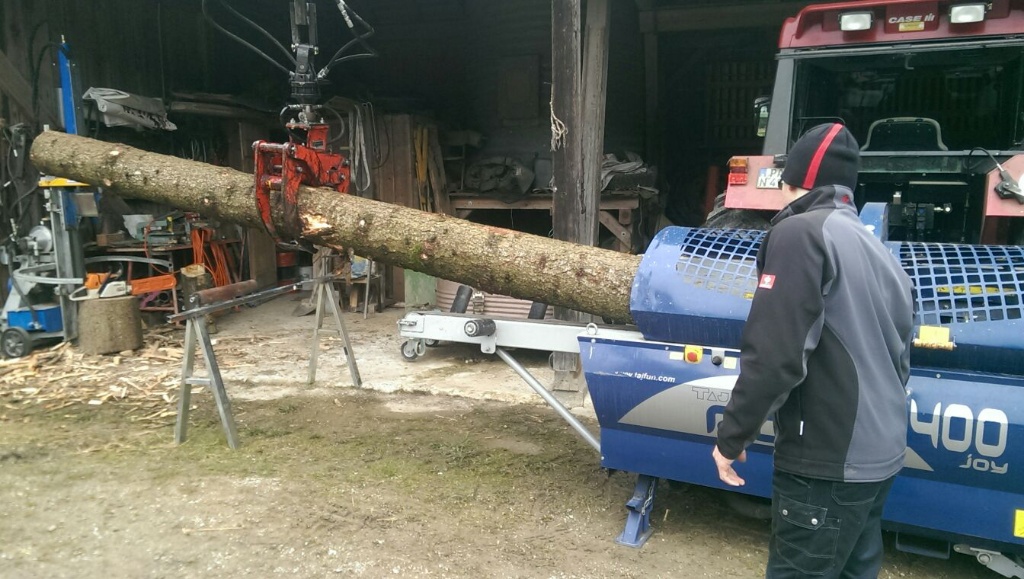

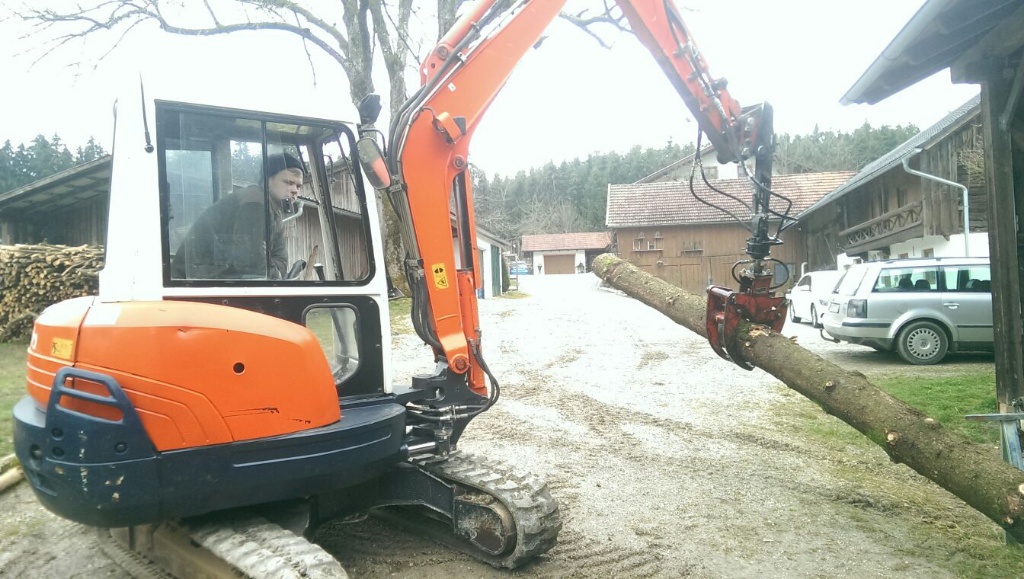

Bevor ich ein neues Thema eröffne, gibt es hier Leute die mit einen Minibagger der 1,9 bis 2,7 Tonnen Klasse Holzstämme mit 3 bis 5 Meter und einen Durchmesser von 25 bis 40 Zentimeter verladen / umlagern usw. ?
Es gab hier schon mal so ein Thema mit Minibagger zum Sägespalter bestücken leider finde ich es nicht mehr ...
Wir sind am überlegen uns einen gebrauchten 2,5 T Minibagger anzuschaffen da mehrere Bauprojekte in nächster Zeit anstehen, das würden wir nur machen wenn wir parallel den Bagger auch zum bestücken unseres Zuführtisches des Sägespalters nutzen könnten. Geht so etwas mit einen Bagger der noch auf einen PKW Anhänger transportierbar ist ?

von **schoadl** » Do Aug 04, 2016 21:48

Hallo
Wir besitzen einen 3.5tonner

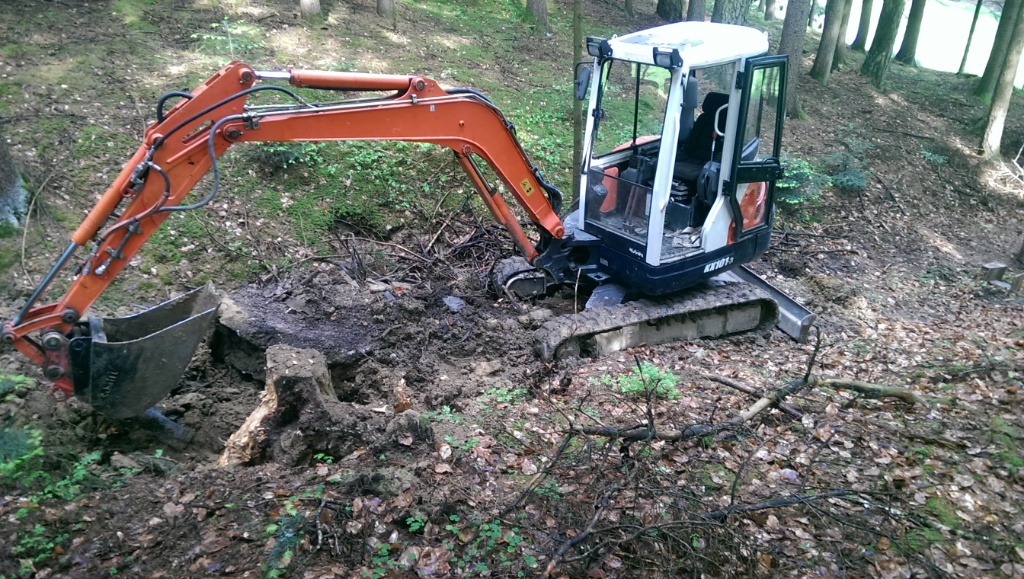

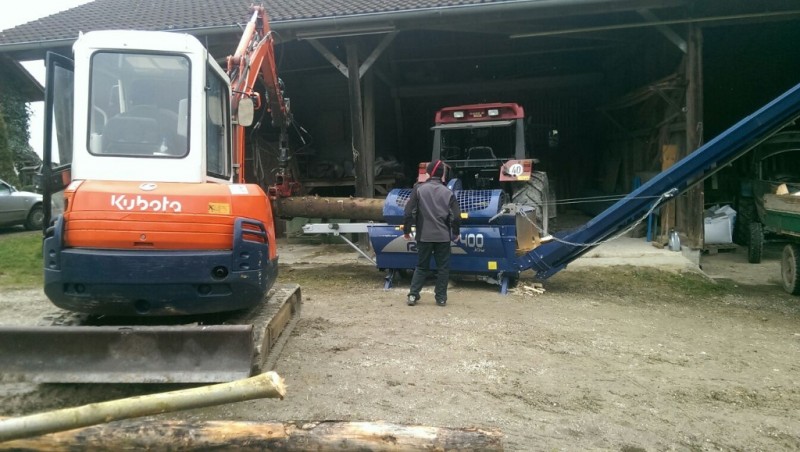

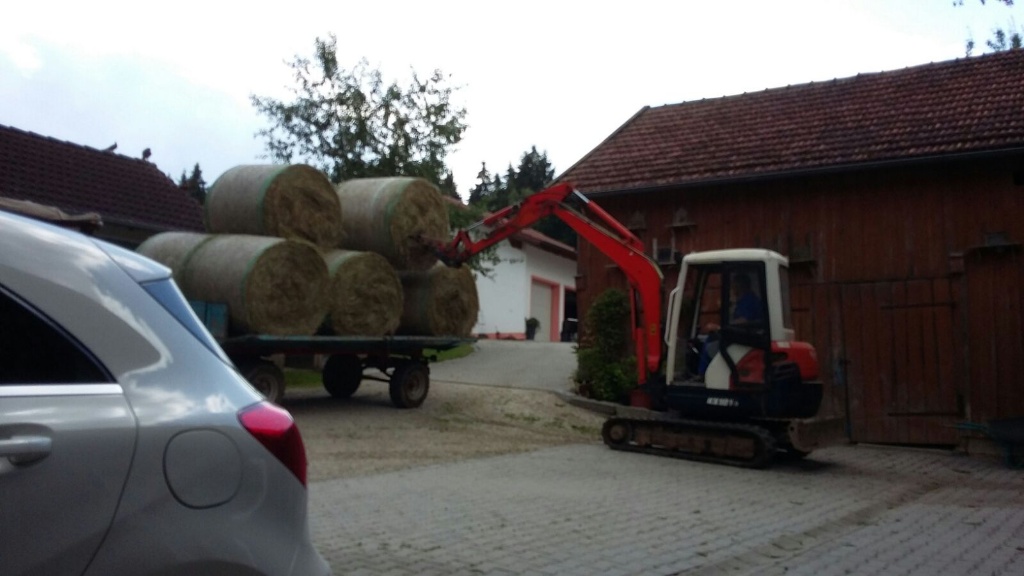

Benutzen diesen für alles was man sich denken kann . Vom Mistladen, Wegebau bis hin zum Ballenstapeln u. Holzverarbeiten.
Sind sehr zufrieden damit .
Aber kleiner darf er für diese Tätigkeiten meiner Meinung nach nicht sein .

von **endurofahrer** » Fr Aug 05, 2016 11:35

schoadl hat geschrieben:Hallo
Wir besitzen einen 3.5tonner
Benutzen diesen für alles was man sich denken kann . Vom Mistladen, Wegebau bis hin zum Ballenstapeln u. Holzverarbeiten.
Sind sehr zufrieden damit .
Aber kleiner darf er für diese Tätigkeiten meiner Meinung nach nicht sein .

Das denke ich ja eigentlich auch ich hab schon ein paar mal mit einen 2T Kubota gearbeitet, ich würde ja einen 4,5 bis 7,5 Tonnen Bagger anschaffen, leider hat mein alter Herr bei diesen Thema auch was mit zu reden ein Großer PKW Hänger mit Auffahrrampen ist schon da deswegen möchte er etwas das damit transportierbar ist.

von **endurofahrer** » Mo Aug 15, 2016 21:46

Hat den wirklich niemand einen 2 bis 2,7 Tonnen Bagger mit Holzgreifer im Einsatz ?

von **beachbauer** » Di Aug 16, 2016 21:33

Ich hab einen 4,5 to. 4m lange Stämme mit Durchmesser 45-50 cm ist die absolute Grenze. Arm ganz ausgefahren und quer über die Kette und schon liegt das Teil. Für einen 2.5 to unmöglich.

von **Schlust** » Mi Aug 24, 2016 16:39

Ich bin es nochmal.

Hat einer von euch Ahnung ob es möglich wäre am Löffelzylinder Schnellkupplungen zumontieren?Für den Greifer betrieb das man nicht immer alles abschrauben muss?

Wäre das möglich oder könnte das zu Problemen führen?Weniger Öl Fluss oder sowas?

Danke!
