Holzspalter selbst bauen

von **wildboy15** » Mi Apr 25, 2007 10:47

Hallo Markus,

ich habe gerade bei Finsterele die 53L Pumpe, das 70L Eilgangventil, den Rücklaufleitungsfilter bestellt. Gestern war ein Monteur bei uns in der Gaststätte, der Einstellungen und Reperaturen an Hydraulikpressen vornimmt. Mit dem habe ich über das Thema gesprochen. Er meint, daß der Holzspalter so sehr gut funktionieren müsste, allerdings sagte er, er würde unten am Hydraulikstempel eine einstellbare Drossel einbauen - sollte mir der Zylinder zu schnell ausfahren, so könnte ich die gewünschte Geschwindigkeit einstellen. Was meinst du dazu?

MFG Günther

von **Markus K.** » Mi Apr 25, 2007 20:40

Hmmm..., diese Drossel könntest du nachträglich auch noch anbauen, wenn der Kolben zu schnell ausfährt. Ich würde deshalb den Spalter erst mal ohne ausprobieren.

Wie ist denn jetzt die Funktion des Eilgangventils? 3 Stellungen mit automatischer Umschaltung bei sehr hohen Kraftbedarf oder 4 Stellungen mit manuellen Umschalten zwischen langsamen und schnellen Ausfahren?
Tankentlüftung?

Ich hoffe, das du uns Bilder zeigst vom Bau und vom Endprodukt!

Gruß
Markus

von **wildboy15** » Fr Mai 04, 2007 9:53

Die haben mir für meinen Holzspalter ein anderes Eilganghebelventil angeraten - ist aber nicht im Internet drin. Also es fährt schnell an - bei mehr Krauftaufwand schaltet es in die langsamere Stufe. Ich weis nicht mit 3 oder 4 Ausgängen. Auf jedenfall hat es 2 Rasterungen beim Rücklauf. 1. Fährt nur so lange wie man den Hebel bedient. 2. Fährt ganz hoch. - Ich habe die Sachen diese Woche bestellt. Mein Freund brät gerade das Grundgestell zusammen. Bilder folgen auf jeden Fall. Habe mir als Baugrundlage für mein Grundgestell einen Posch Spalter abgekupfert, da ich den gleichen Zylinderdurchmesser/ Kolbenstangendurchmesser habe? Ich hoffe, daß nächste Woche das Grundgestell steht und das es funktioniert. Das einzige, was ich nicht vom Posch sehen konnte, war die Fussplatte. Aber mit U100 Rundrum verschweisst (mit Knoteneisen) müsste das schon halten. Und du hast recht. Ich probier das mal erst ohne Drossel - kostet ja auch gut 30 Euronen, da kann ich mir schon wieder 2 Ster Splitterholz kaufen.

Gruß Günther

von **Markus K.** » Fr Mai 04, 2007 21:02

Hallo Wildboy,

Wie ich sehe, hat man dich da sehr gut beraten!
Dieses Ventil schaltet dann je nach Leistungsbedarf selbst um, du hast zum Ausfahren nur eine Stellung.
Schaltet das Ventil bei der 2. Raststellung (selbständiges Einfahren) selbst in Neutralstellung, wenn der Zylinder ganz eingefahren ist (durch Überdruck)?
So hat´s mein Bekannter, allerdings ohne Eilgang.

gruß
Markus

von **walterbruckmayer** » Sa Mai 05, 2007 11:07

Hallo, kann man mit einer sogenannten Regelpumpe die Geschwindigkeit nicht beeinflussen? Diese Pumpen regeln automatisch den Durchfluß.Das heißt wird wenig Kraft benötigt wird viel Öl gefördert schnelle Spaltgeschwindigkeit. Wird viel Kraft benötigt fließt wenig Öl, dafür ist mehr Kraft vorhanden.

MfG Walter Bruckmayer

von **wildboy15** » Mo Mai 07, 2007 7:21

Hallo, kann man mit einer sogenannten Regelpumpe die Geschwindigkeit nicht beeinflussen? Diese Pumpen regeln automatisch den Durchfluß.Das heißt wird wenig Kraft benötigt wird viel Öl gefördert schnelle Spaltgeschwindigkeit. Wird viel Kraft benötigt fließt wenig Öl, dafür ist mehr Kraft vorhanden.

MfG Walter Bruckmayer

Hallo Markus,
jup so haben die mir das gesagt. Sonst würde ja der Traktor unter last laufen. Nein nein das schaltet schon automatisch ab. Hallo Herr Bruckmayer. - Regelpumpe. Was hilft mir denn eine 53 Liter Pumpe, wenn ich nur ein 45 L Hebelventil habe? Dann müßte ich ja die Regelpumpe ohne Hydraulik ansteuern? Wie soll das die Pumpe wissen - ich will mehr Kraft - lauf halt bitte langsamer. Ich weis nicht, wie so etwas funktionieren soll. Das was Sie meinen, habe ich durch mein Eilgangventil auch.

MFG Günther Deinzer

von **Toni80** » Do Jul 26, 2007 11:26

Hallo Jungs,

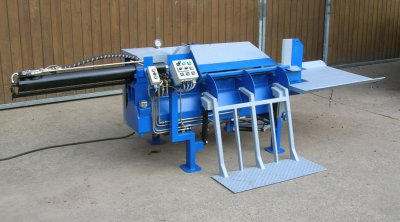

habe auch im letzen Jahr einen Holzspalter gebaut. Habe mir die Ideen aus jede Menge Prospekten und ein paar Messebesuchen zusammen gesucht.
Die Maschine ist jetzt seit Januar schon öfter im Einsatz gewesen und hat bis auf ein paar Kleinigkeiten am Anfang gut funktioniert.

Jetzt mal zu den Daten:
Spaltlänge: 1,10m
Spaltkraft: 20 to bei 250 bar
Leistung: 7,5 kW für Spaltzylinder + 1,1 kW für Hebebühne und Kreuzverstellung

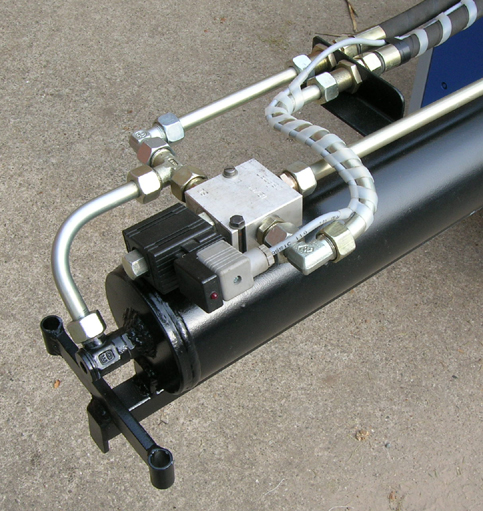

Die Ventile für den Spaltzylinder werden elektrisch angesteuert. Die Spaltlänge kann in drei Position eingestellt werden, damit der Zylinder bei kürzerem Holz nicht ganz zurück fährt. Außerdem ist eine Druckabhängige Eilgangschaltung integriert.
Die Zylinder für das Kreuz und die Hebebühne werden über ein manuelles Steuergerät bedient.

Wenn ihr Interesse habt kann ich gerne weitere Bilder einstellen oder per E-Mail zusenden.

Gruß Toni 80

von **wildboy15** » Do Jul 26, 2007 12:07

ich bin immer noch am Bauen. Ich habe nun die Abschlußprüfung zum Landwirt abgeschlossen und denke das ich bis Ende nächster Woche mit meinen Spalter endlich weiter komme. Die Hydraulikkomponenten habe ich dank Markus schon komplett - fehlen halt nur noch Schweißarbeiten. Wenn der Spalter fertig ist folgen natürlich auch Bilder. Ich möchte mir auch einen zweiten Spalter im Winter bauen. Hierzu suche ich jetzt schon vergeblich nach einen Zylinder. Sollte 1,30 m ausfahren und eine hunderter Kolbenstange haben. Wenn jamand was weis, bitte mailen. Toni- schmeiß doch noch ein paar Bilder rein. Schadet nie. Wie lange hast du dran gebaut?
MFG G. Deinzer

von **Land-Ei** » Do Jul 26, 2007 12:11

Tach zusamm`n !

Sauber, Toni - wirklich sehr sauber ! :shock:

Ich denke, einige aus der "Holzspalter-Gemeinde" würden sich über einige Bilder oder Materiallisten oder - wenn möglich - sogar über einen Bauplan freuen.

Et jrüßt dat Land-Ei !

von **Toni80** » Do Jul 26, 2007 21:34

Hallo,
Bilder kommen noch mehr, muss die aber alle erst verkleinern, weil man sonst nichts erkennen kann wenn die hier automatisch klein gemacht werden. Sieht dann irgendwie alles nur schwarz aus.

Oder kann man auch größer Bilder hier irgenwie ordentlich ablegen.

Gruß Toni80

von **Toni80** » Mi Nov 28, 2007 20:58

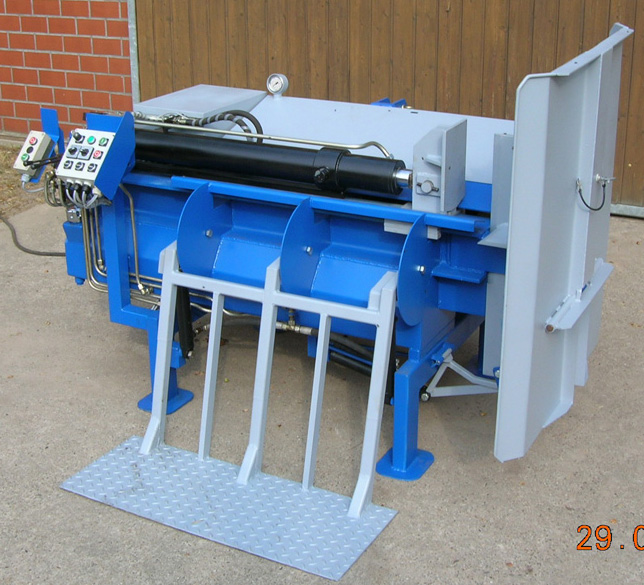

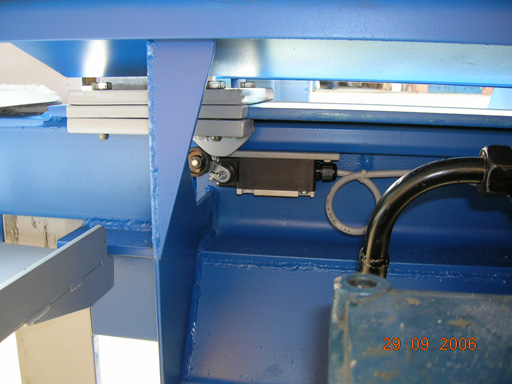

Hallo hier sind mal noch ein paar Bilder:

von **Schauerschrauber** » Do Nov 29, 2007 20:46

Wow Toni80 :shock:

Das ziehe ich ja mal ganz neidich meinen Hut vor dieser Leistung :oops:

Nun was da so alles verbaut ist - da arbeitet wohl einer in der Industrie :wink:

- so schön viel Steuerungstechnik , das ist in der Landtechnik nicht üblich , mann kann also sagen der Spalter ist besser ausgerüstet als Ihn jeder Hersteller ab Werk anbietet :!:

Weiter so

mfg

von **KarlGustav** » Fr Nov 30, 2007 8:15

Sehe ich das richtig, dass der Spalter nur elektrisch betrieben wird?

Ausser dem Dreipunktanbau ist ja keine weitere Anschlussmöglichkeit (Zapfwelle, Hydraulik) für den Traktor da, oder?

von **Toni80** » Fr Nov 30, 2007 9:15

@KarlGustav:

Das ist richtig im Moment wird der Spalter eigentlich nur zu Hause am Netz betrieben. In den Hydraulikleitungen habe ich aber schon Rückschlagventile und T-Stücke mit Stopfen vorgesehen, um evtl. auch noch eine Zapfwellenpumpen einbauen zu können. Für die Steuerspannung müsste man dann nur noch eine 12V Steckdose am Schlepper haben.
Die Welle unterhalb des Oberlenkerbolzens ist für die Aufnahme unseres kleinen ATLAS-Radladers. Da der beim Spalten sowieso immer dabei ist, kann ich den Spalter damit schnell mal umstellen.

@Scheuerschrauber:

Mit der Industrie ist nicht ganz falsch. Ich habe im Sondermaschinenbau gelernt, aber mittlerweile habe ich MaschBau studiert. Die Komponenten stammen aber fast alle von ebay, nur die kleine Pumpeneinheit war neu.
Wenn man sich Zeit genug nimmt und nicht die erst besten Sachen kauft, gibt es auch bei ebay noch mal günstige Angebote.

von **Area51** » Fr Nov 30, 2007 9:39

was hat dich den der spass so in etwa gekostet wenn man fragen darf?
gruß
