Holzspalter selbst bauen

von **Gomez** » So Feb 25, 2007 14:46

Hallo,
möchte mir einen Holzspalter selber bauen habe aber wenig Ahnung davon. Es sollte ein senkrecht Spalter sein der in etwa 12 tonnen drückt und von der Zapfwelle angetrieben wird. Habe noch keine Bauteil dafür. Könnt ihr mir vieleicht auch Tips geben wo ich günstig Teile für den Spalter her bekomme und wie ich ihn Bauen muß.

Danke schon mal im vorraus.

mfg Gomez

von **nightfighter** » So Feb 25, 2007 14:48

http://www.landtreff.de/viewtopic.php?t=10324

von **Gomez** » So Feb 25, 2007 14:56

Bis jetzt habe ich das was ich gebraucht habe immer zusammen gebracht.wenn nicht kenne ich jemanden der mir mit sicherheit Hilft.

von **Agroplus+60** » So Feb 25, 2007 14:58

Wenn du dir einen Spalter käufst kommst du evtl. billiger hin ich empfehl dir en Binderberger !

von **nightfighter** » So Feb 25, 2007 15:06

ein spalter eigenbau bist du inkl. materieal, pumpe, kleiner dieselmotor und material für 800 € bei. die ganzen anderen spalter sind doch schweineteuer, da bekommt man doch nix unter 1200€ neu oder irre ich mich ?

von **Gomez** » So Feb 25, 2007 15:43

Kegelspalter sind nicht so mein Ding, sind mir weng zu gefährlich.
Ich bräuchte noch genaue angaben welche Teile und wie ich die zusammen baue.was würden die in etwa kosten?

von **nightfighter** » So Feb 25, 2007 15:58

hab dir gerade ne pm geschickt....

von **sand** » So Feb 25, 2007 17:39

Tach!

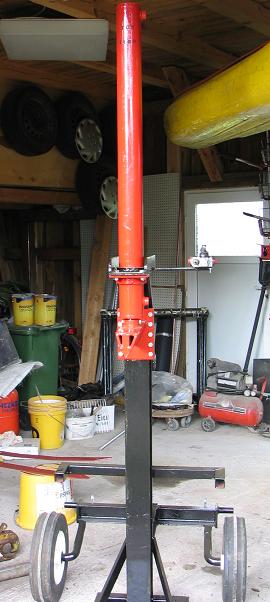

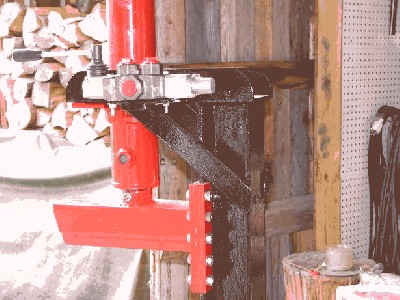

Hab Bilder von meinem Kumpel bekommen, der hat die im Netz gefunden, er hat auch vor, sich evt. einen Holzspalter selber zu bauen.

Werd mal berichten, wie sich der Holzspalter ,,entwickelt,, :lol:

sand

von **Gast** » Di Feb 27, 2007 17:00

Meiner

von **Schauerschrauber** » Mi Feb 28, 2007 15:53

Hallo
falls jemand die aktuelle Ausgabe vom Profi Magazin zur Hand hat :
da werden Eigenbau Holzspalter vorgestellt sehr Intressant - sogar ein 100 to. Spalter mit Atlas Kran ist dabei :!:

von **de_lupo** » Fr Mär 02, 2007 7:02

Hallo,

wo bekommt man das Profi Magazin?

Kannst es eventuell einscannen und per PM zumailen?

von **wildboy15** » Do Mär 08, 2007 10:37

Hallo zusammen. Ich möchte mir einen stehenden Hozspalter mit Zapfwellenantrieb selberbauen. Er sollte 1 m spalten. Ich suche eine detaillierte Stückliste vom Materialbedarf. Kann mir jemand sow etwas zukommen lassen?

MFG

Deinzer

von **de_lupo** » So Mär 11, 2007 16:40

Tach auch!

Kannst mal unter Posch.com schauen die haben Ersatzteillistn, mit Explosionszeichnungen.

so wie hier z.B. http://www.posch.com/upload/Support/D2000040-9712.pdf

Dann denn Viel Spaß

von **Markus K.** » So Mär 11, 2007 21:13

Hallo Wildboy,

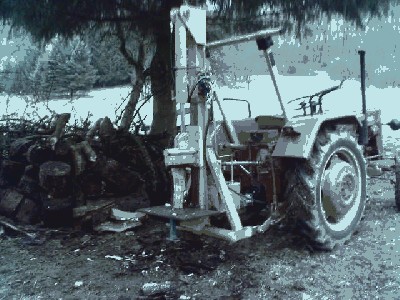

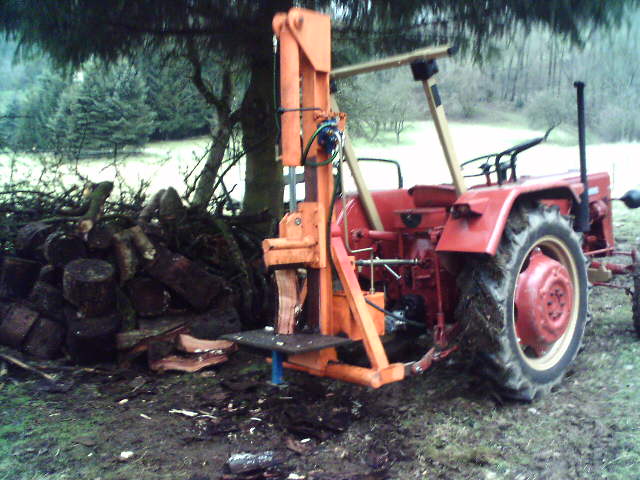

Brauchst du auch einen Plan? Schwebt dir sowas vor?
Daran wurde noch ein Tank montiert mit RÃ¼cklauffilter. Die Hy-Pumpe wird direkt auf den Zapfwellenstummel gesteckt.
Die Saug- und Druckleitung ist mit Kupplungen ausgestattet, bei Bedarf kann mit dem vorhandenen Elektroaggregat gespalten werden.
Durch runterlassen des Zylinders geringe TransporthÃ¶he/Platzbedarf. Auf dem Bild nicht gut zu sehen
ist die Dreipunktaufnahme Kat I/II.

Einzelteile oder auch komplette BausÃ¤tze zum selberbauen bekommst du z.B. bei diesem HÃ¤ndler:

LINK

von **wildboy15** » Mo Mär 12, 2007 9:55

der Spalter sieht gut aus. Komm aber gerade nicht in Ebay.
Ja ein Plan wär gut. Ich besorge mir heute einen Baggerstempel 1,20m lang - fährt ca. 1,00m aus und kosten einen Hunni. Kolbenstangen-durchmesser weis ich erst morgen. Eine neue Hydraulikpumpe habe ich geschenkt bekommen. Rexroth. Die Pumpendaten stelle ich auch morgen hier rein. Hydrauliktank mit ca. 45 liter bekomm ich diese Woche - auch Kostenlos. Dann muß ich mir noch das Übersetzungsgetriebe besorgen.
Die Hydraulikschläuche Kupplungen usw. sind kein Problem - bekomm ich auch kostenlos.
Meine Fragen.
1. Wie dick mach ich die Grundplatte und die Ausführung?
2. Welchen Träger wähle ich als Grundkörper. HEA 140?
3. Wie bilde ich am günstigsten und einfachsten den Kopfpunkt (Zylinderbefestigung) aus?
MFG Deinzer
