Hallo,

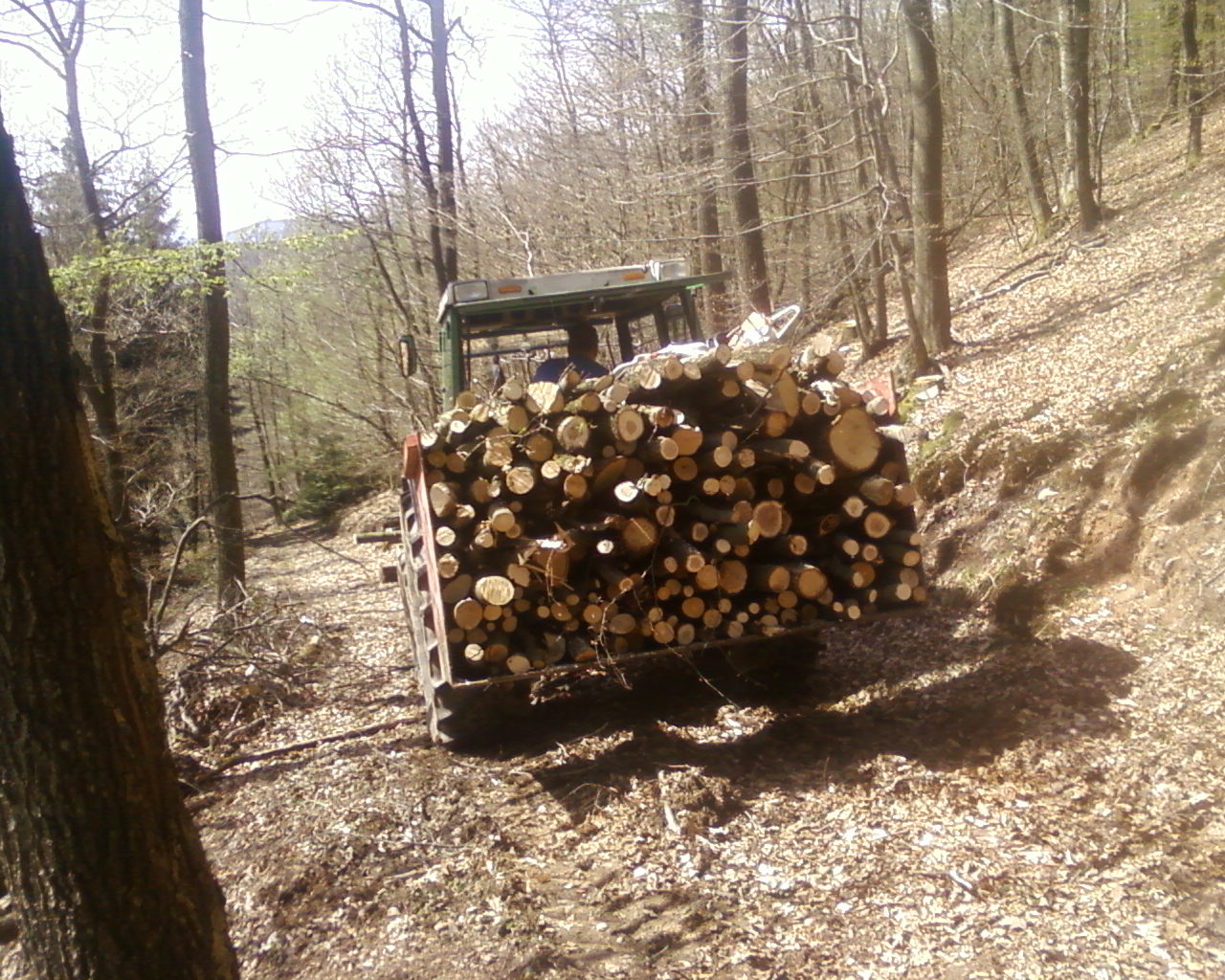

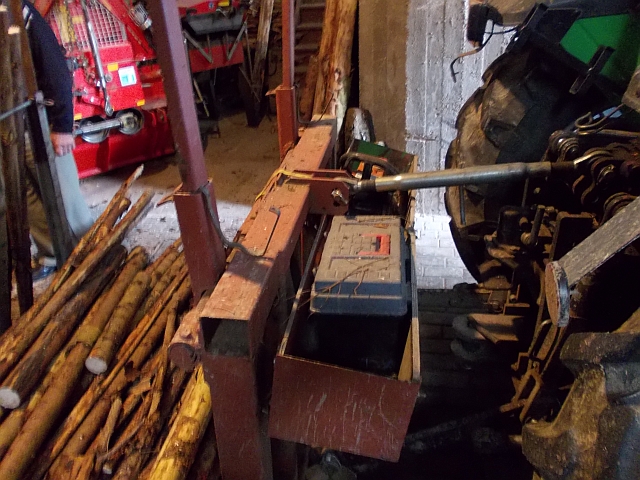

mein Vater hat vor Jahren mal unseren Schleifholzbock aus Winkeleisen von alten Strommasten gebaut.
Wird quer zur Fahrtrichtung beladen, ist ca 1m breit und 1,30 hoch, an Ladung passt je nach Stapelkünsten des Laders schon einiges drauf (man bringt den CS leicht auf die Hinterräder, auch mit trockenen Holz) mit nassen auch an die Grenzen des Hubwerks, also es passt ordentlich was rein




(Entschuldigung für die Quali, warn Handy pics und total verwackelt )

um das Ganze automatisch zu entleeren könnte man die hintere Wand unten mit Bolzen befestigen und dann entweder mit einen zweiten Bolzen sichern oder unterhalb einen Zylinder anbringen der die "Wand" über einen Hebel öffnen und schließen kann. Damit könnte man dann theoretisch auch in (unter) einen Holzstapel fahren und automatisch beladen

Aber beim Eigenbau wirklich stabil bauen, ich kenne einige so Teile die mit Ketten verspannt werden müssen weil sie sich beladen auseinander biegen, sehen aber eigentlich auch stabil aus...

Lg. Chris

Chris353 hat geschrieben:Hallo,

mein Vater hat vor Jahren mal unseren Schleifholzbock aus Winkeleisen von alten Strommasten gebaut.
Wird quer zur Fahrtrichtung beladen, ist ca 1m breit und 1,30 hoch, an Ladung passt je nach Stapelkünsten des Laders schon einiges drauf (man bringt den CS leicht auf die Hinterräder, auch mit trockenen Holz) mit nassen auch an die Grenzen des Hubwerks, also es passt ordentlich was rein



(Entschuldigung für die Quali, warn Handy pics und total verwackelt )

um das Ganze automatisch zu entleeren könnte man die hintere Wand unten mit Bolzen befestigen und dann entweder mit einen zweiten Bolzen sichern oder unterhalb einen Zylinder anbringen der die "Wand" über einen Hebel öffnen und schließen kann. Damit könnte man dann theoretisch auch in (unter) einen Holzstapel fahren und automatisch beladen

Aber beim Eigenbau wirklich stabil bauen, ich kenne einige so Teile die mit Ketten verspannt werden müssen weil sie sich beladen auseinander biegen, sehen aber eigentlich auch stabil aus...

Lg. Chris

vorne wo die Alu Kiste könnte man doch auch was rein tun ? oder ist die fest ?.

Ich hol den Thread nochmal vor,
Bin am Überlegen mir so ein Holztransportgestell wie Chris353 anzufertigen.(auch um ~2m lange Stammabschnitte quer zu laden)
Jetzt ginge es mir um die Dimensionierung, ich denke an Recheckrohre, Breite/Höhe und Materialstärke?
Innenabmessungen sollen so 1m lang x 1,3m hoch sein, Breite des Gestells so 1m..

Hi,

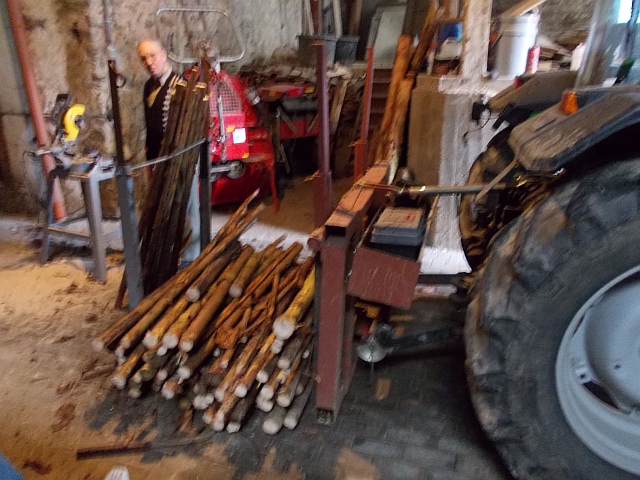

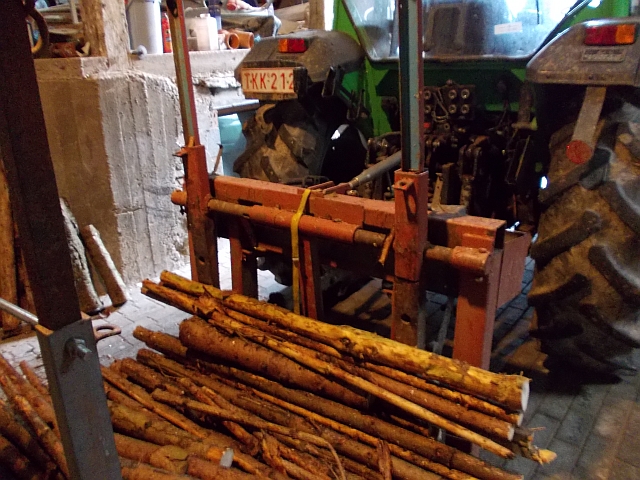

hab mir aus nem alten Siloblockschneider ein Transportgestell gebaut um Holz , quer zur Fahrrichtung, zu transportieren. Kann das Gestell sogar zum Transport von Paletten benutzen. Dazu wird die Rückwand einfach abgezogen von den Gabeln. Die Rückwand sind zwei Rechteckrohre die sich über die Palettengabeln stülpen und auf denen starke U-Eisen angeschweisst wurden . Die Palettengabeln lassen sich in der Breite verschieben - sie sind durch Rohr in Rohr verschiebbar.
beladen passen drauf : 2m breit laden , 1.10 tief und 1.50 hoch = 3.3 Rm ( genug um dem Deutz) die Reifen vorne zu wechseln

1060Premium hat geschrieben:Hi,

hab mir aus nem alten Siloblockschneider ein Transportgestell gbaut um Holz , quer zur Fahrrichtung, zu transportieren. Kann das Gestell sogar zum Transport von Paletten benutzen.
beladen passen drauf : 2m breit laden , 1.10 tief und 1.50 hoch = 3.3 Rm ( genug um dem Deutz) die Reifen vorne zu wechseln

Nen alten Blockschneider hab ich auch noch. Stell doch mal ein paar Bilder ein.......

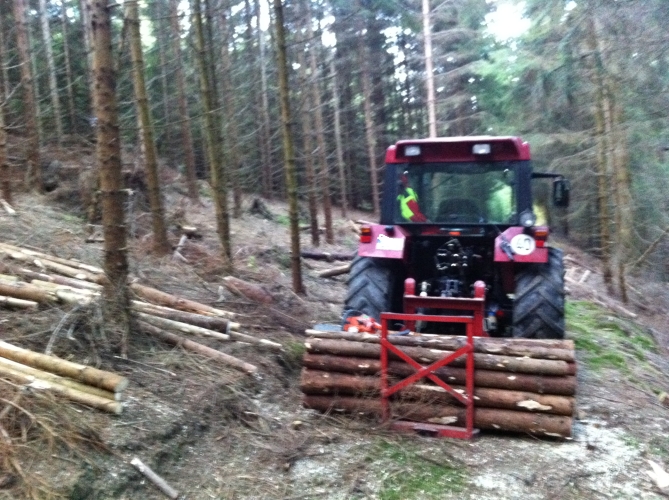

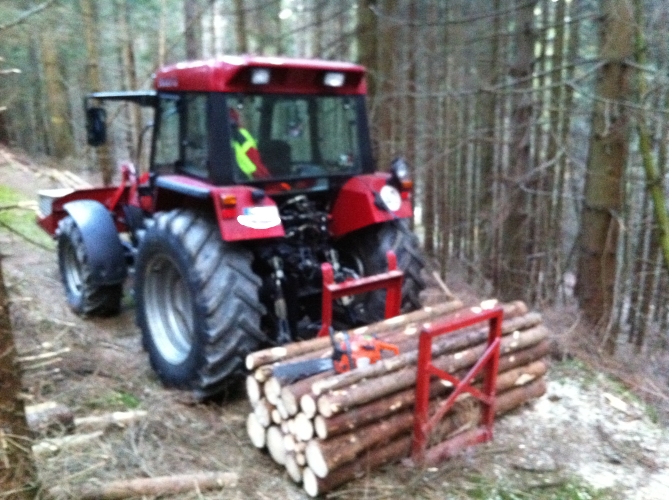

rattle03 hat geschrieben:Nicht quer, aber mein Eigenbau: wie-belastbar-ist-eine-kat1-oberlenkeraufnahme-t71570.html

Material war 50x50x5mm Formrohr, Kosten ca 400,--

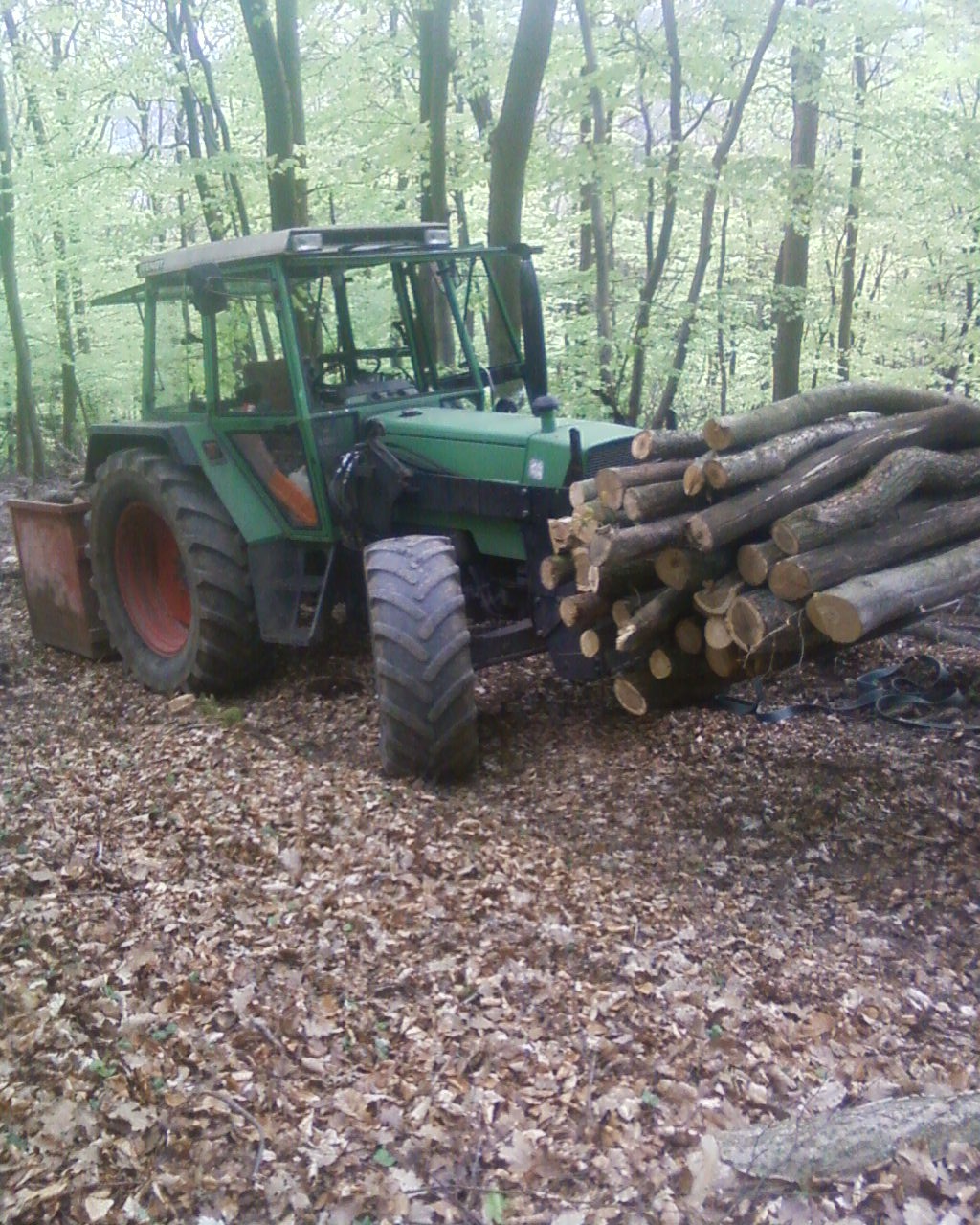

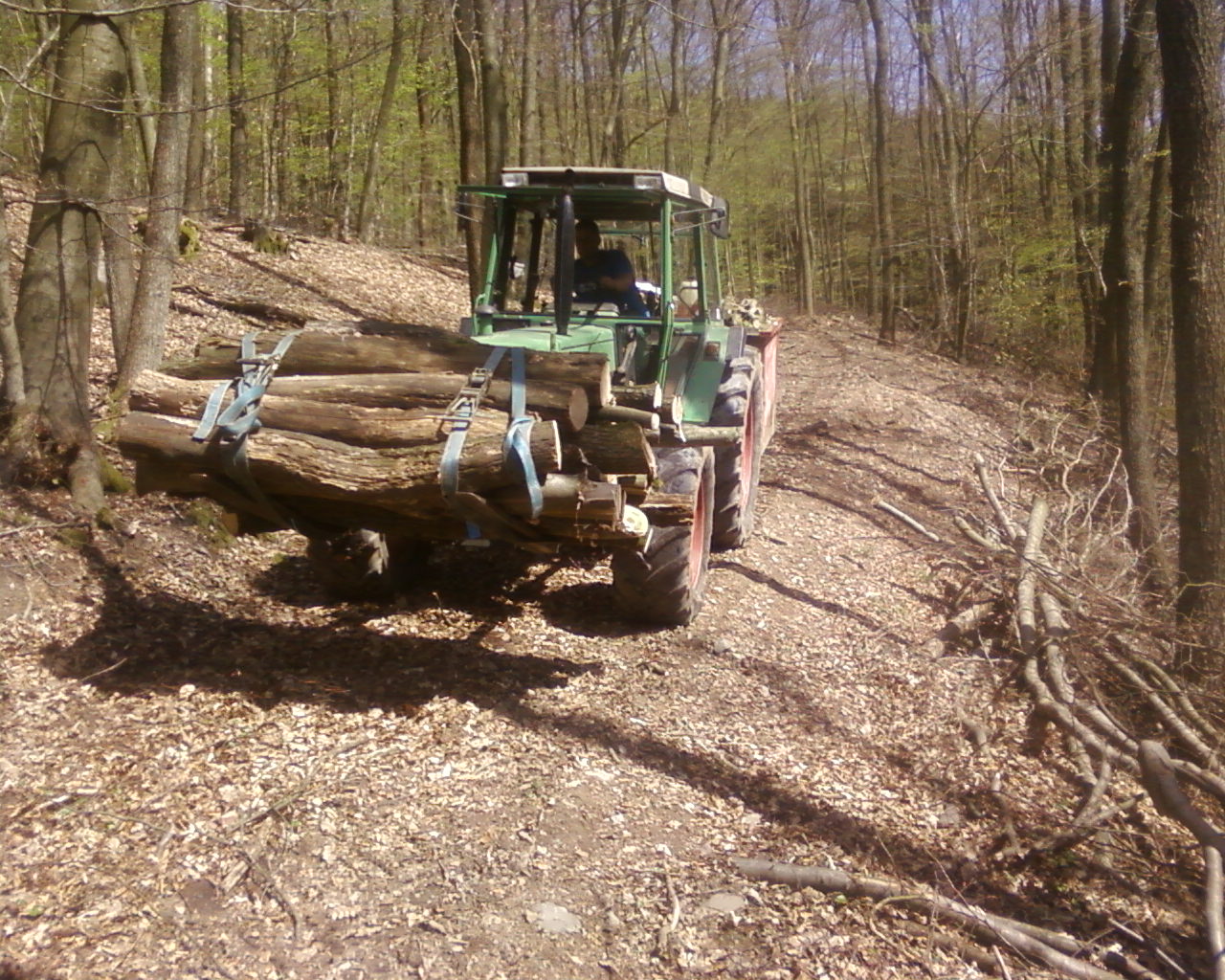

Achte auf das Eigengewicht des Traktors, meinen 548er mit 2,5to kann ich mit Hartholz nicht voll beladen, da er sonst Männchen macht, so wie auf den Fotos geht es. Bei den Bildern Forstarbeiten hab ich gestern auch noch Fotos eingestellt, da liegen Fichtenerdstämme mit über 50cm DM drauf, die 5 Stück waren auch grad an der Grenze.

Lg Georg

Also ich will ja nicht schon wieder meckern aber 400 Euro für,wenn ich das richtig sehe,ein paar Meter Vierkantrohr,etwas Flacheisen für die Aufnahmen und ne Blechplatte!
Bei dem Preis würd ich meinen Stahllieferanten wechseln!

@ dondito : Bilder folgen nach dem We - hab gestern abend noch eine Ladung 1. Durchforstung nach Hause gebracht . Muss also zuerst mal abladen , sonst siehst du noch nix - oder nur im geladenen Zustand

Hallo

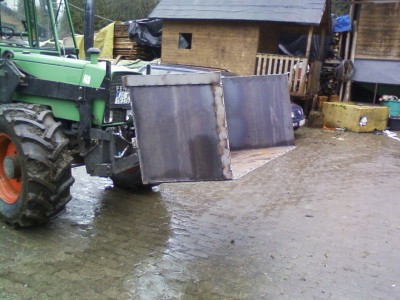

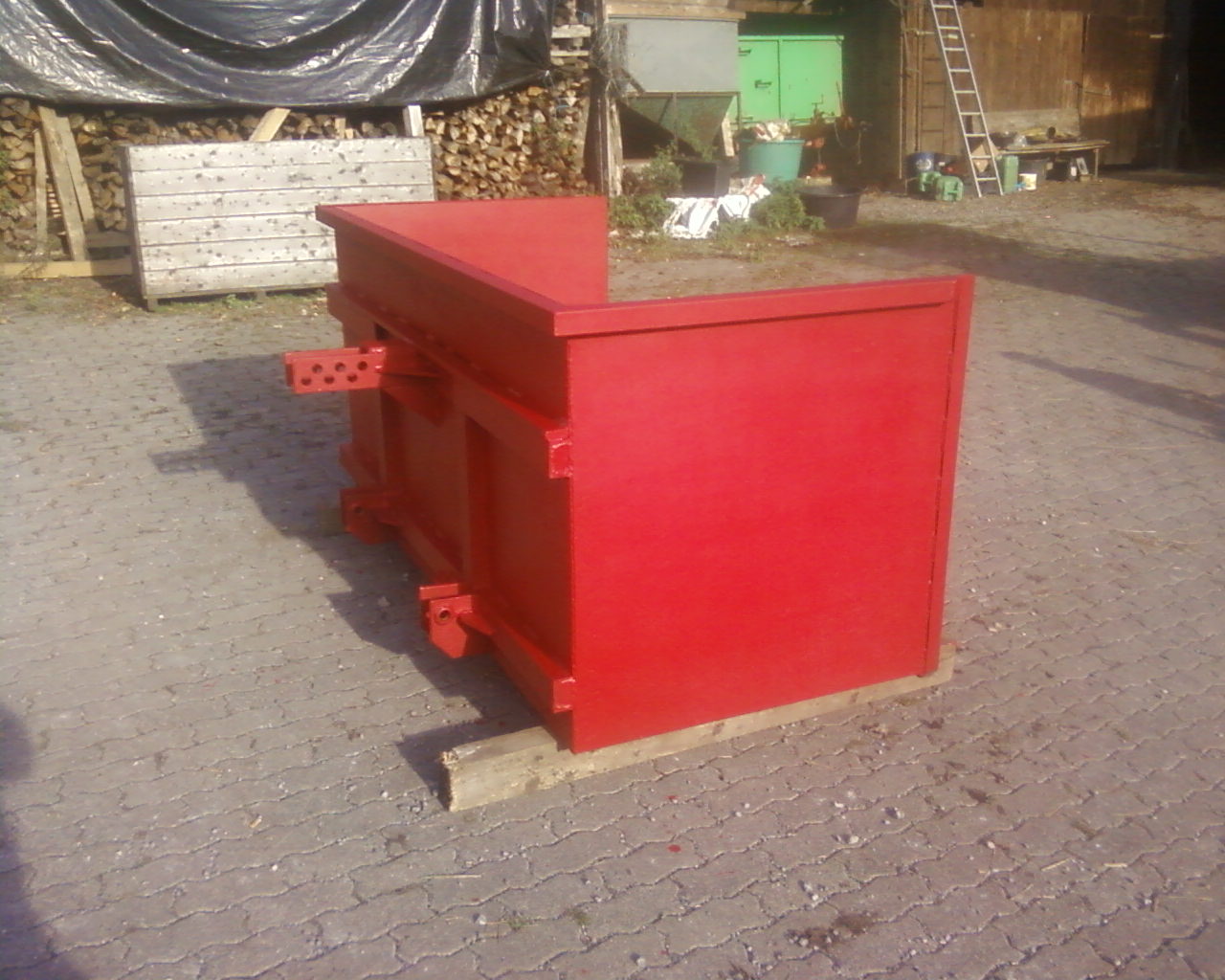

ich fahre vorne teilweise die Palettengabel und Hinten den Heckcontainer, habe aber vorne auch schonmal den kleinen Container dran
