Na das wäre ja schön, kannst du mir eine Bezugsquelle nennen? Im Agco Partsbook steht nur der Dichtsatz mit den O-Ringen drin. Da ist doch die Welle nicht dabei?
Viele Grüße!

Boschdienst

Welche Grösse hat der O-Ring zwischen Block und Oberteil ?

bandsäge hat geschrieben:Welche Grösse hat der O-Ring zwischen Block und Oberteil ?

Zur weiteren Erklätung:

O-ring 10 mal 2,5 mm und 7 mal 2 mm ist für die Betätigungswelle.
Zweimal O-Ring 16 mal 3 und einmal 20 mal 3 ist für die Flanschfläche.

bandsäge hat geschrieben:Welche Grösse hat der O-Ring zwischen Block und Oberteil ?

Örtliche Händler haben dafür oft eine Messlehre (Stufendorn). Ansonsten versuchen möglichst rund hinzulegen und den Innendurchmesser ausmessen. Die Schnurstärke kann man recht gut mit der Schieblehre ermitteln.

Sooo ich hoffe meine "Dauerbaustelle" erstmal erledigt zu haben.
Nachdem der Tausch der O-Ringe der Betätigungswelle gar nichts brachte und auch die empfohlenen stärkeren Ringe nicht hielten habe ich das Steuergerät eingeschickt zu
http://www.hydraulik-stauber.de/
Die Firma ist spezialisiert auf diese Dinger und wurde mir von Bosch-Rexroth "inoffiziell" empfohlen, da der eigene Service nichts mehr dazu anbietet, auch keine Ersatzteile.
Die Abdichtung war mit knapp unter 300 Euro alles andere als billig aber ich hoffe nun wieder ein voll einsatzbereites Ventil für lange Zeit zu haben.

Rumpels hat geschrieben:O-ring 10 mal 2,5 mm und 7 mal 2 mm ist für die Betätigungswelle.

Hab die Schaltwelle vom alten Zusatzsteuergerät (mit Spannstift) ausgebaut und wollte die O-Ringe tauschen. Kann es sein, dass hier ein O-Ring 8x2 gebraucht wird? Die Nut hat einen Innendurchmesser von 8,57 mm und eine Breite von 2,6 mm.
Der große Dichtring zwischen Steuer- und Schaltgehäuse dürfte auch nur ein O-Ring 45x3 sein.
Kann das jemand bestätigen?

stesofeu hat geschrieben:

Rumpels hat geschrieben:O-ring 10 mal 2,5 mm und 7 mal 2 mm ist für die Betätigungswelle.

Hab die Schaltwelle vom alten Zusatzsteuergerät (mit Spannstift) ausgebaut und wollte die O-Ringe tauschen. Kann es sein, dass hier ein O-Ring 8x2 gebraucht wird? Die Nut hat einen Innendurchmesser von 8,57 mm und eine Breite von 2,6 mm.
Der große Dichtring zwischen Steuer- und Schaltgehäuse dürfte auch nur ein O-Ring 45x3 sein.
Kann das jemand bestätigen?

SB7 Steuergeräte haben zwischen den Flaschen drei O-Ringe.

Rumpels hat geschrieben:SB7 Steuergeräte haben zwischen den Flaschen drei O-Ringe.

Das stimmt so nicht ganz: das Regelsteuergerät beim Eicher 3009 hat nur zwei O-Ringe zum Kraftheberblock hin, aber drei zum nächsten Zusatzsteuergerät.

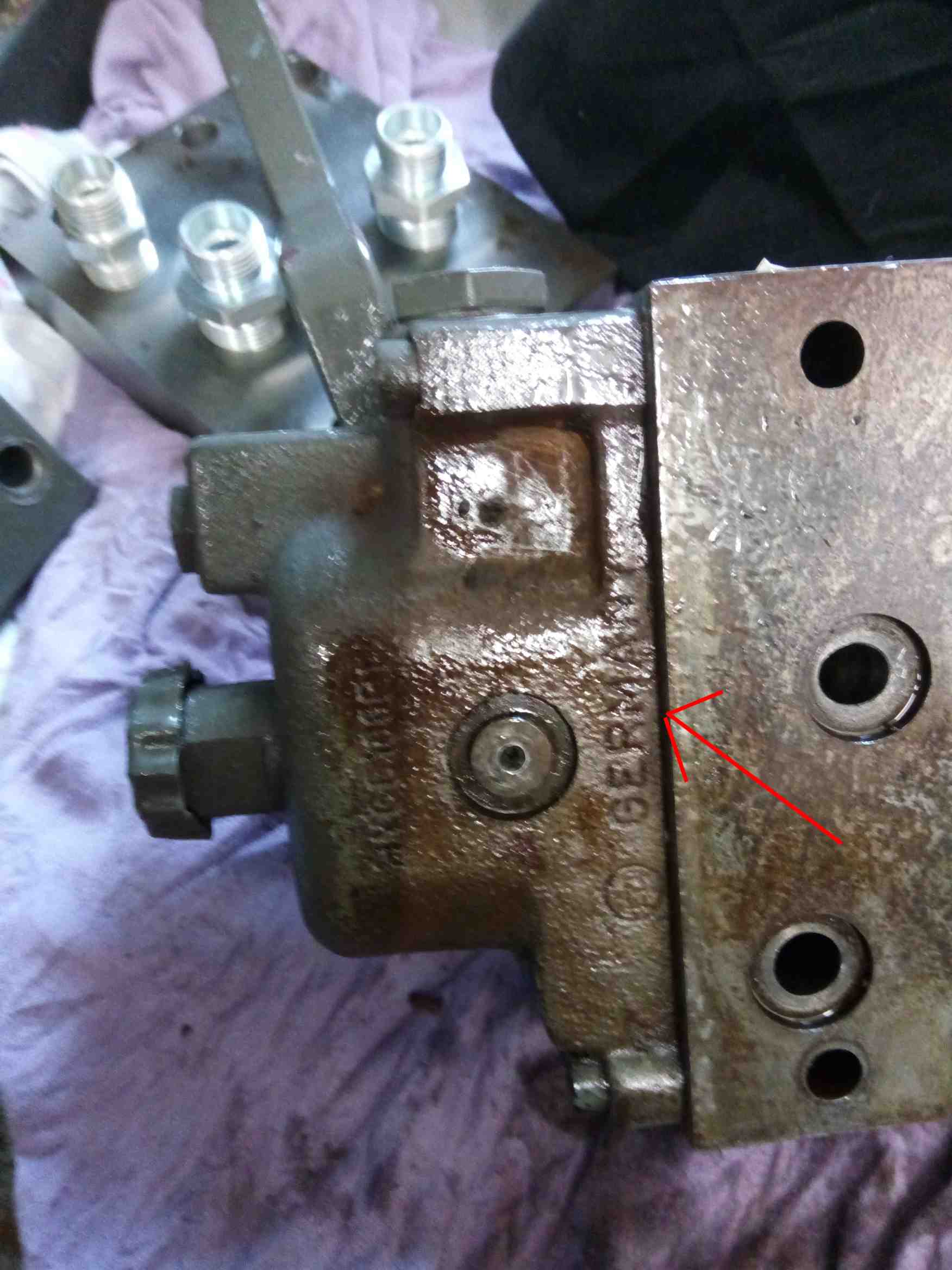

Anbei ein Bild, wo der O-Ring sitzt, den ich eigentlich meine (ø45x3). Ist der beim Regelsteuergerät evtl. ø70x3?
.
