Hallo zusammen,

Ich bin dabei einen Hydraulikzylinder aus einem alten Hoflader (andicar AC 100) zu überholen.
Allerdings scheitere ich daran den Kolben zu demontieren. Hat da jemand Erfahrung?
Der Kolben ist frei beweglich.

Gruß, Marcel

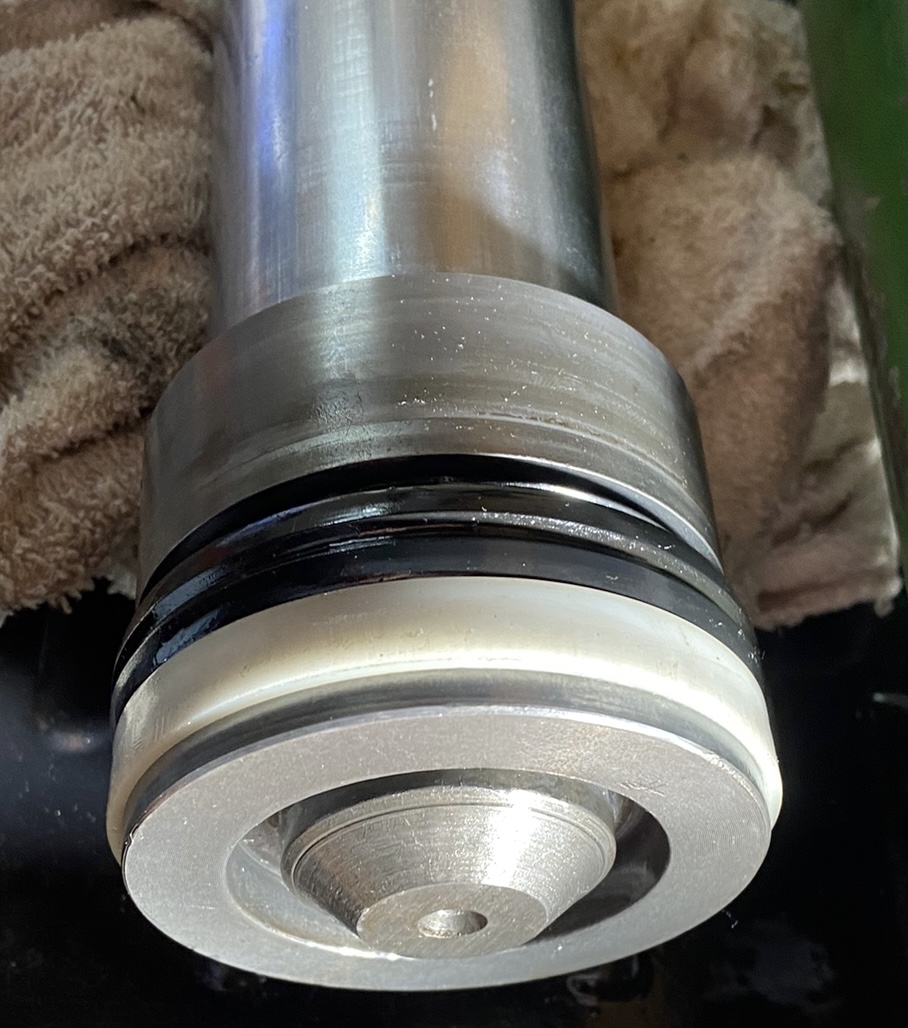

Im Prinzip ist dieses Konische Teil im Weg. Zwischen Kolben und den Teil war auch ein Sicherungsring…

Vielleicht muss das Auge auf der anderen Seite weg und sitzt auf nem Gewinde.

Die andere Seite der Kolbenstange ist verschweißt.

Hallo

Das Ding hat ein Gewinde, schon mal probiert das mit ner Schraub runter zu drücken oder mim Gleithammer raus zu schlagen?

Grüße

Bei Fendt sind die Kolben manchmal mit einem Gewinde draufgeschraubt und mit Klebstoff gesichert. Muss man erwärmen und mit einem Kettenschlüssel lösen.

GüldnerG50 hat geschrieben:Hallo

Das Ding hat ein Gewinde, schon mal probiert das mit ner Schraub runter zu drücken oder mim Gleithammer raus zu schlagen?

Grüße

Kannst mir das nochmal genauer beschreiben? Verstehe nicht ganz, wie du das meinst.

countryman hat geschrieben:Bei Fendt sind die Kolben manchmal mit einem Gewinde draufgeschraubt und mit Klebstoff gesichert. Muss man erwärmen und mit einem Kettenschlüssel lösen.

Der Kolben ist frei beweglich. Den kann ich per Hand drehen und könnte den so runter ziehen, wenn dieses Auge nicht wäre

kuetze hat geschrieben: wenn dieses Auge nicht wäre

Hallo,
dann ist das Auge geschraubt oder eingepresst/eingeschrumpft. Die haben den Kolben ja auch draufgekriegt. Ist das ein einfachwirkender Zylinder?
Falls der Kolben (bei einfachwirkend) nur vom Seegerring gehalten wurde müsste er sich über den Augenkopf drüberziehen/pressen lassen.T¨t ich mal in die Presse und kucken ob sich was bewegt. Wenn nicht Mutter auf das Auge schweissen und drehen. Zaubern können die beim Zusammenbauen auch nicht.
Gruss Christian

Interessant it in der Tat das Gewindeloch unten...

Englberger hat geschrieben:

kuetze hat geschrieben: wenn dieses Auge nicht wäre

Hallo,
dann ist das Auge geschraubt oder eingepresst/eingeschrumpft. Die haben den Kolben ja auch draufgekriegt. Ist das ein einfachwirkender Zylinder?
Falls der Kolben (bei einfachwirkend) nur vom Seegerring gehalten wurde müsste er sich über den Augenkopf drüberziehen/pressen lassen.T¨t ich mal in die Presse und kucken ob sich was bewegt. Wenn nicht Mutter auf das Auge schweissen und drehen. Zaubern können die beim Zusammenbauen auch nicht.
Gruss Christian

Das ist ein Doppelwirkender Zylinder. Der Kolben geht nicht über das Auge. Das Auge ist größer vom Durchmesser. Was der Sicherungsring bewirken sollte ist mir deshalb auch nicht ganz klar.

also der Sicherungsring war hinter dem kegeligen Stück? Dann ist das kegelige Stück aufgepresst (geschrumpft) und der Sicherungsring soll verhindern das der Kolben das kegelige Stück herunter drückt. Das kegelige Stück ist wahrscheinlich die Endlagendämpfung oder gibt es noch andere Ideen?

Ist denn der Kolbenring drehbar?
Vielleicht ist er nur einfach mit Sicherungslack aufgeschraubt und mit dem Sägering gegengesichert gewesen.
Das ist eine übliche Bauweise bei dw.Zylindern.
Von den Durchmessern würde das auch passen.

Servus,

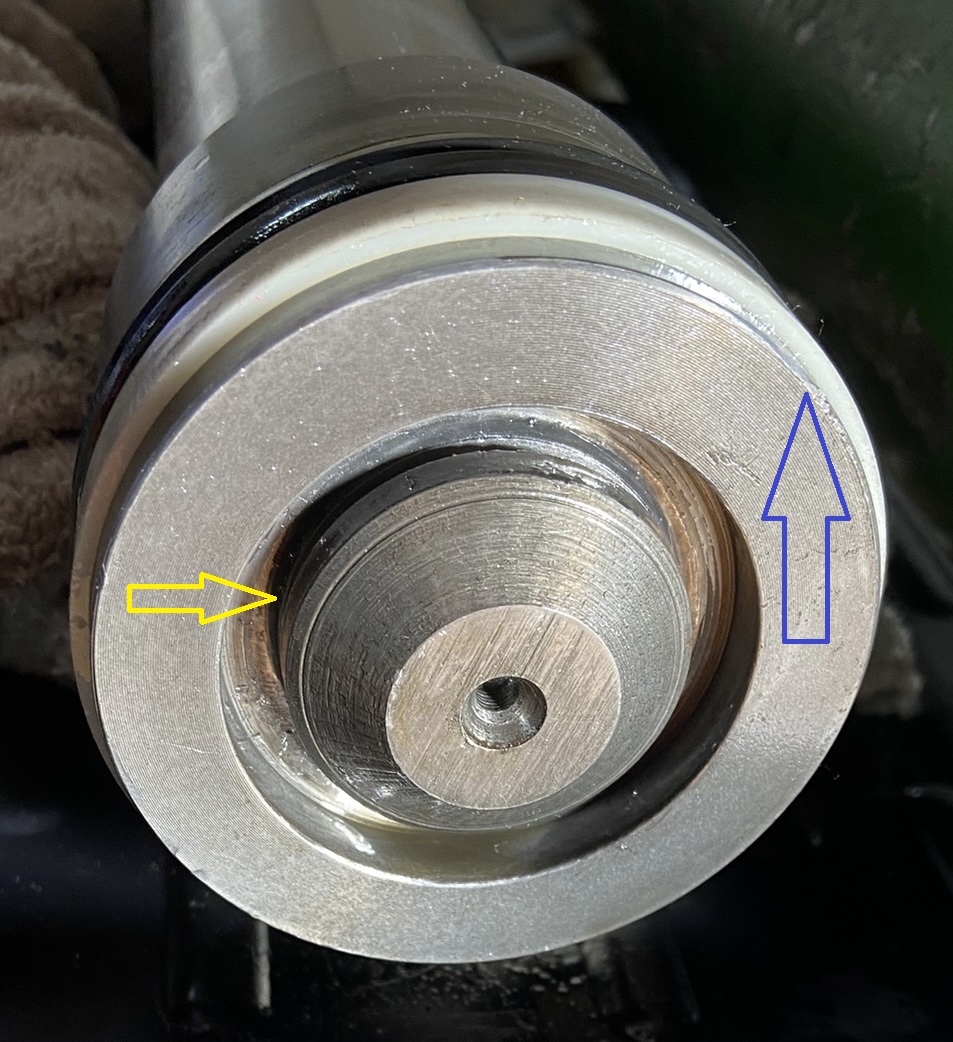

probiere mal ob sich die Muffe etwas nach hinten verschieben lässt und dann ein weiterer Sicherungsring (gelber Pfeil) an der Kolbenstange zu sehen ist.


Gruß

Ecoboost

Ich hab es so verstanden das der Sicherungsring genau da hinten drin war wo der gelbe Pfeil hinzeigt

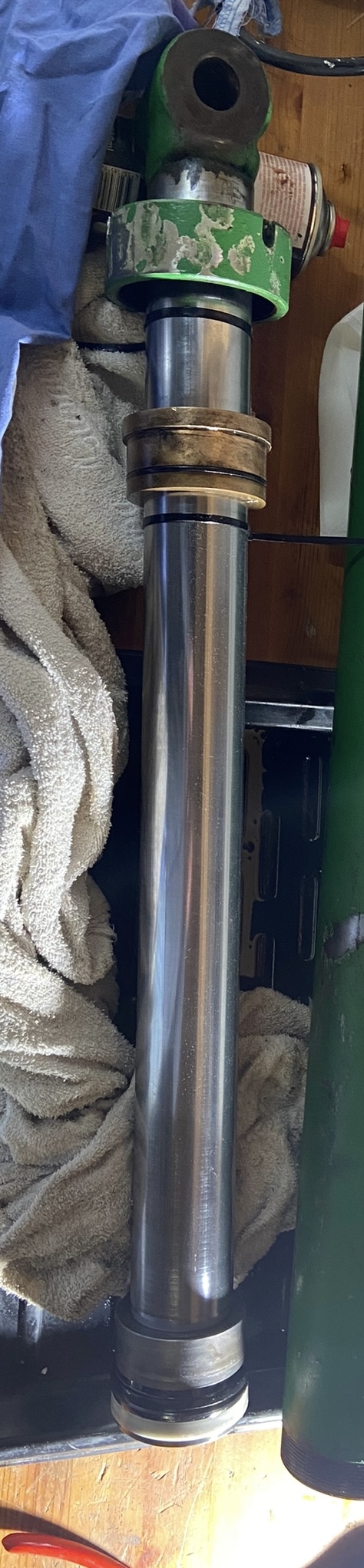

P.S. zur besseren Verständnis im ersten Bild ganz oben das grüne runde ist das Auge, daran ist die Kolbenstange angeschweißt auf dem steckt der grüne Deckel für die Kolbenstange darunter das Bronzene Kolbenstangendichtungspacket dann unten der Kolben der auf der Kolbenstange verschiebbar ist (so hab ich das verstanden) dann darunter der Sicherungsring in der Kolbenstange und dann ist unten das kegelige Endstück das größer ist als die Kolbenstange aufgeschrumpft? Dann hat die Kolbenstange eine Zentrierbohrung ohne Gewinde oder ist da ein Gewinde drin? Und davor ist das kegelige Endstück aufgebohrt. Das sieht ja wie 2 verschiedene Teile bei der Zentrierbohrung aus?
