Krüger Heckbagger/Hydraulik/Stützen fest

von **langer711** » So Jan 26, 2025 18:56

An den Stützen sind Zylinder, möglicherweise in den 4kant Rohren.
Gehen die Schläuche direkt an die Zylinder, oder ist direkt am Zylinder noch ein kleines Ventil?

Edit:
Sowas in dieser Art könnte verbaut sein.
Wenn hier das Steuerventil V1 Druck ablässt, kann das Öl aus C1 NICHT über V1 abfließen.
Erst wenn V2 bzw. C2 einen gewissen Überdruck erreichen, wird das kleine Rückschlagventil freigeschaltet.

https://www.ebay.de/itm/155013800116?mk ... media=COPY

von **Fan** » So Jan 26, 2025 20:19

Hallo Zusammen,
ob nun wirklich Krüger eine Notwendigkeit gesehen hat, hier einen Sperrblock zu verbauen, oder die BG das verlangt hat, müsste sich feststellen lassen, aber ohne die Druckleitung zu lösen, wird ein weiterkommen schwierig.
Gruß Fan

von **Strassenfeger** » Mi Jan 29, 2025 14:20

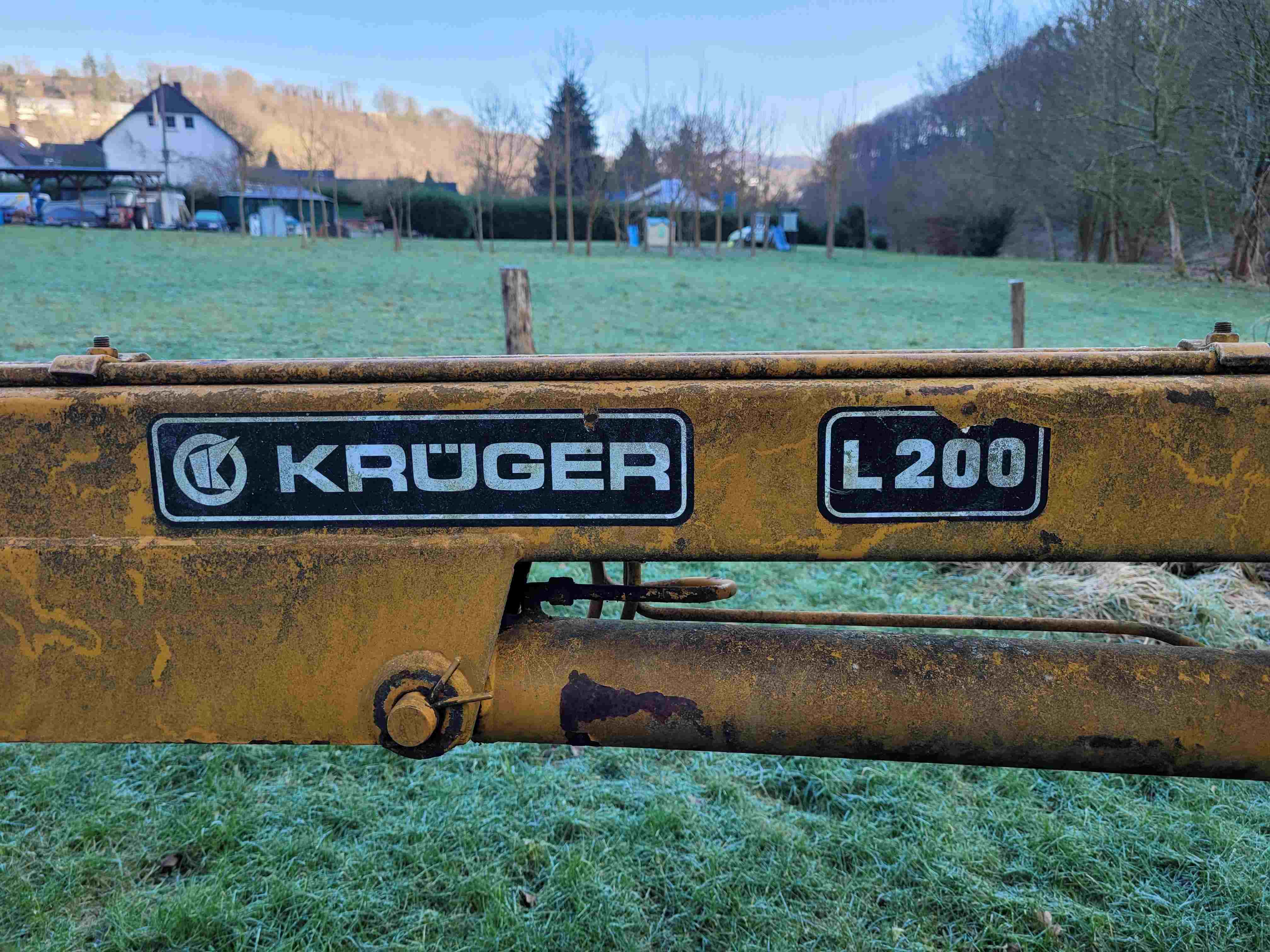

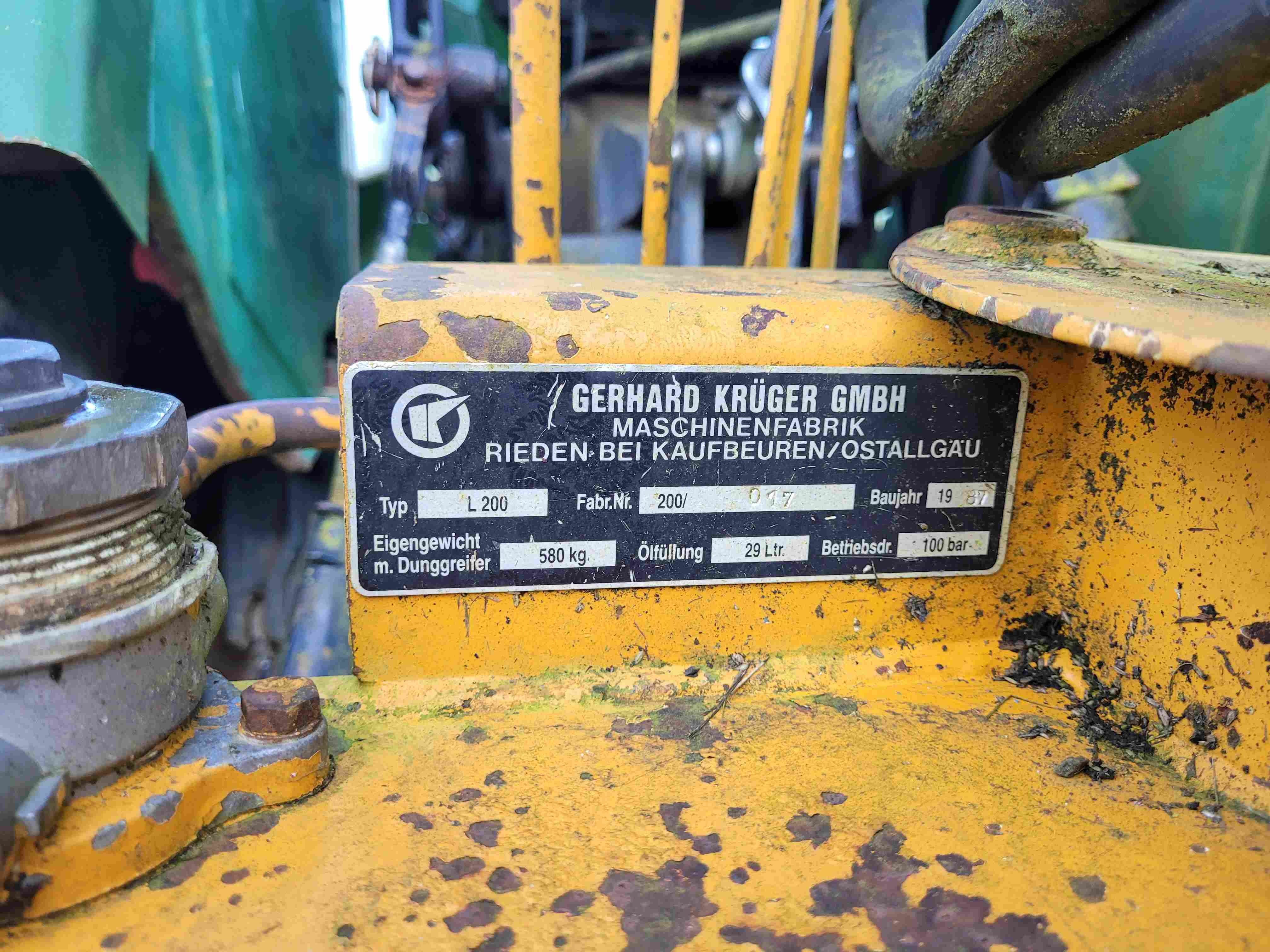

Typenbezeichnung

von **Strassenfeger** » Mi Jan 29, 2025 14:21

Ventil Rücklaufleitung

von **Strassenfeger** » Mi Jan 29, 2025 14:22

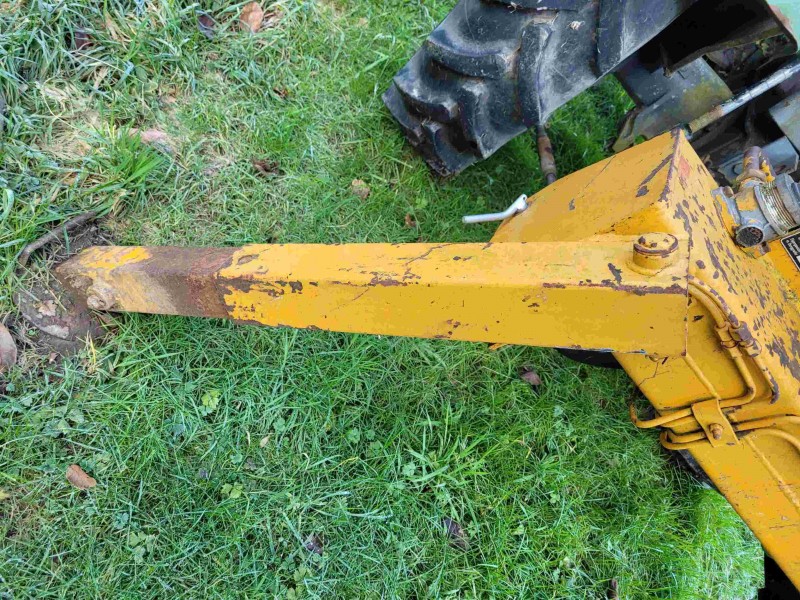

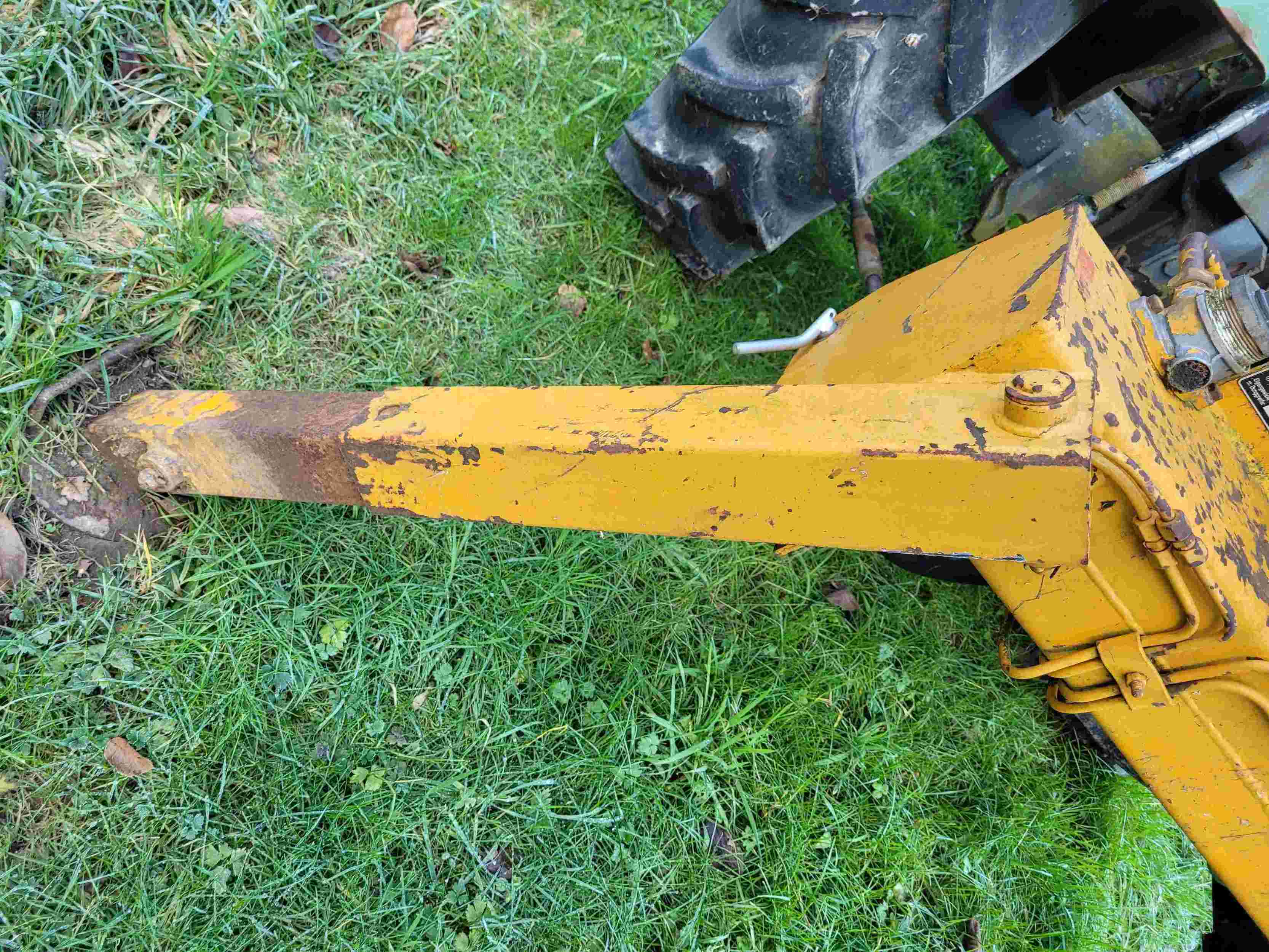

Stütze rechts

von **County654** » Mi Jan 29, 2025 15:50

Funktionieren den die anderen Baggerzylinder?
Ein ganz einfache Fehlermöglichkeit wäre ein defekt oder nicht passende Kupplung am Rücklauf.
Einen ähnlichen Fall hatte ich im letzten Jahr, ewig gesucht und am Ende war es eine zu kurze Kupplung am Rücklauf

von **Fan** » Mi Jan 29, 2025 20:46

Hallo Strassenfeger,
An dem Bild vom Stützfuß, kann ich gegen deiner Aussage

Strassenfeger hat geschrieben:da ist aber noch ordentlich Fett zwischen und die bewegen sich auch noch mit tolerablem Spiel gegeneinander.

Weder Fett noch Spiel erkennen.
Gruß Fan

von **GüldnerG50** » Mi Jan 29, 2025 20:49

Hallo.

Die klemmen einfach. Die Rohre sind rostig und haben Luft im Außenrohr, da klemmen die schon mal. Hatte ich erst neulich am neuen alten Rückewagen. Ein Schlenker mit der Lenkdeichsel und schon gings wieder. Du musst irgendwie die Füße entlasten, ich würds einfach bissl untergraben, wenns dann geht anschließend raus damit, blank schmirgeln und bissl Fett dran.

Grüße

von **Strassenfeger** » Do Jan 30, 2025 16:24

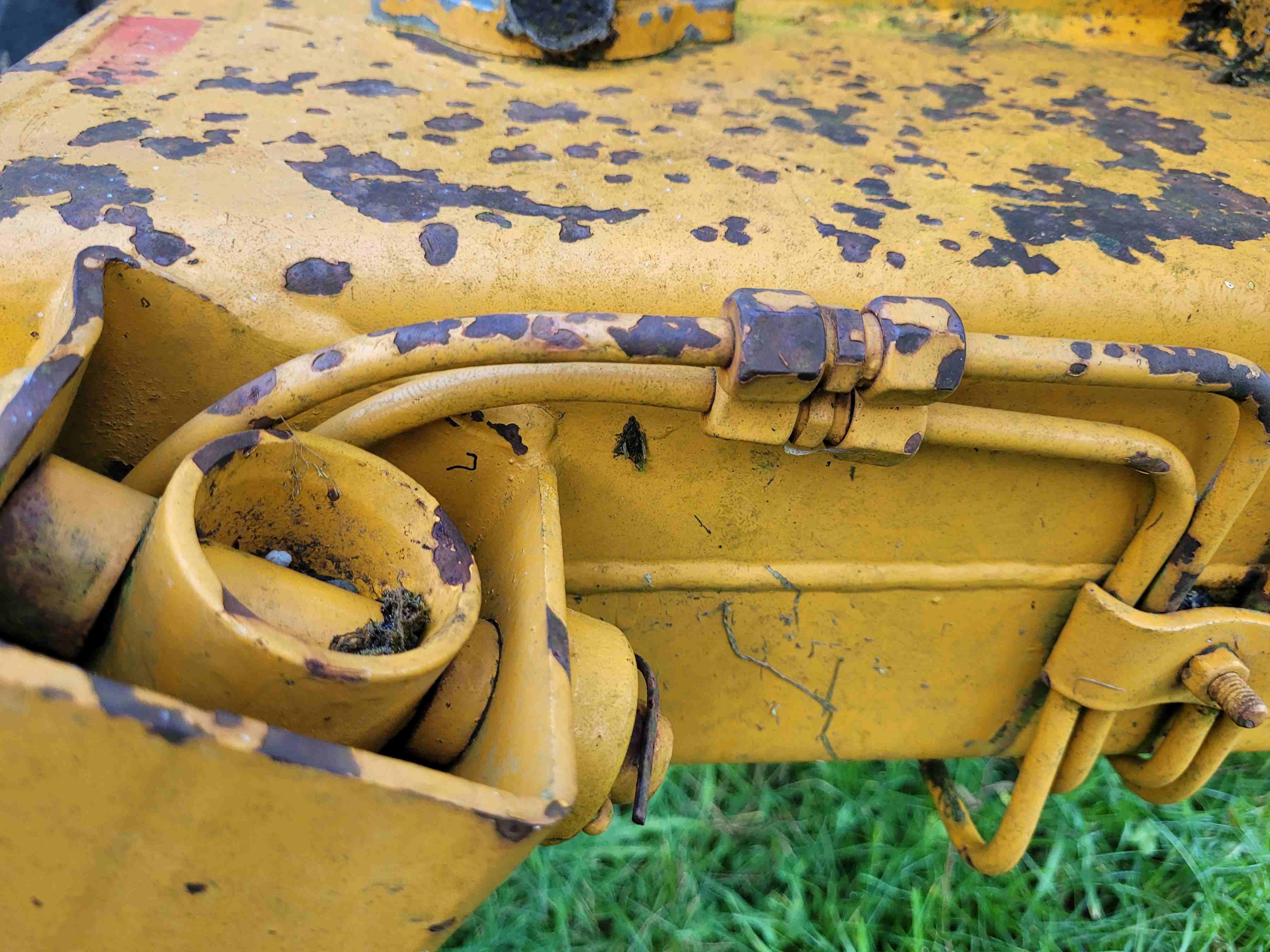

Leitungen Stütze rechts

von **Strassenfeger** » Do Jan 30, 2025 16:28

Vielen Dank erst noch einmal für die vielen Hinweise. Ich werde das Schritt für Schritt angehen und zunächst dann wirklich einmal die Quadratrohre der Stützen ausbauen und überarbeiten. Ich gebe dann hier eine Rückmeldung, dauert jetzt aber ein paar Tage, die Batterie vom Schlepper ist den Wintertod gestorben, die neue kommt erst Mitte nä. Woche :-(

.

von **Englberger** » Do Jan 30, 2025 17:43

Hallo,
das Ding ist Baujahr 67. Imho wurden da keine Leitungsbruchsicherungen verbaut zu der Zeit. Hatte mein Bagger auch nicht. Kannst auch mit dem Kipperanschluss Druck auf die Leitung geben. Sieht nach 12L oder S aus.
Gruss Christian

von **Strassenfeger** » Sa Feb 08, 2025 18:39

Guten Abend, es waren tatsächlich einfach die mechanische Führung der Quadratrohre. Habe heute den Bagger mit den Unterlenkern und einem Kantholz enlastet, die Stützen grob mit der Drathbürste entrostet und eingefettet und sie ließen sich soweit einfahren, das ich das ganze Gelump vors Haus bewegen konnte. Jetzt nehme ich mir die Tage Zeit die Stützen zu zerlegen und vernünftig zu überholen. Ich habe weiter Fragen zur Hydraulik, mache dafür aber die Tage einen neuen Thread auf. Vielen Dank für eure Hilfe.

von **langer711** » Sa Feb 08, 2025 19:55

Strassenfeger hat geschrieben:Ergänzung: Sind Vierkantrohre, da ist aber noch ordentlich Fett zwischen und die bewegen sich auch noch mit tolerablem Spiel gegeneinander. Mechanisch scheint mir da alles in Ordnung.

Tja… da hast Dich wohl etwas verguckt.

Nicht schlimm, läuft ja jetzt wieder

von **Ronnie** » So Feb 09, 2025 7:32

Nüüü,

Sind Vierkantrohre, da ist aber noch ordentlich Fett zwischen und die bewegen sich auch noch mit tolerablem Spiel gegeneinander. Mechanisch scheint mir da alles in Ordnung.Sind Vierkantrohre, da ist aber noch ordentlich Fett zwischen und die bewegen sich auch noch mit tolerablem Spiel gegeneinander. Mechanisch scheint mir da alles in Ordnung.

Plötzlich und unerwartet war das Fett weg und der Rost da ;-)

Guddie Ronnie
