Kubota Fronthydraulik Eigenbau

von **froeseljupp** » Fr Jan 28, 2011 18:41

Das sieht ja schon ganz gut aus :prost:

Ich würde je nach dem noch ein zweites Loch für den Oberlenker machen.

von **Murkser** » Fr Jan 28, 2011 19:43

Hi,

schaut das nur so aus, oder sind die Hubzylinder starr verrohrt. :shock:

mfg

von **froeseljupp** » Fr Jan 28, 2011 21:15

Neeee, da iss doch`n Bolzen drin, oder :?:

von **Michael33** » Fr Jan 28, 2011 21:47

Ja, da ist ein Bolzen drin und die Hydraulikrohre sind so wie es aussieht starr. Aber der Zylinder bewegt sich auch kaum vor und zurück. An meinem alten Schlepper war glaube ich auch eine starre Verrohrung dran.

von **froeseljupp** » Fr Jan 28, 2011 22:53

Michael33 hat geschrieben: An meinem alten Schlepper war glaube ich auch eine starre Verrohrung dran.

So wenig wie die Zyl. sich bewegen ist das auch mitn Langloch am Unterlenker getahn

PS: wie kann ich eine Signatur anfügen?????

von **Michael33** » Fr Jan 28, 2011 23:18

froeseljupp hat geschrieben:
Michael33 hat geschrieben: An meinem alten Schlepper war glaube ich auch eine starre Verrohrung dran.

So wenig wie die Zyl. sich bewegen ist das auch mitn Langloch am Unterlenker getahn

PS: wie kann ich eine Signatur anfügen?????

Oder eben so :lol:

PS: Signatur unter ,,Persönlicher Bereich,, dann Profil ändern und dann links Signatur ändern!

von **froeseljupp** » Fr Jan 28, 2011 23:22

Danke Michael

von **dduesentrieb1975** » So Jan 30, 2011 17:46

Servus zusammen,

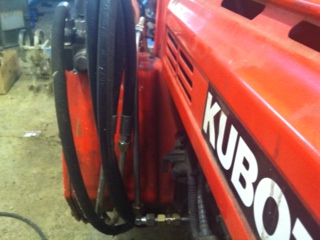

nein, die beiden Hydraulikzylinder sind nicht starr verrohrt, dazwischen befinden sich 2 Schläuche. Jedoch gefällt mir das bisher noch nicht, sieht irgenwie aus wie ein strickmuster.

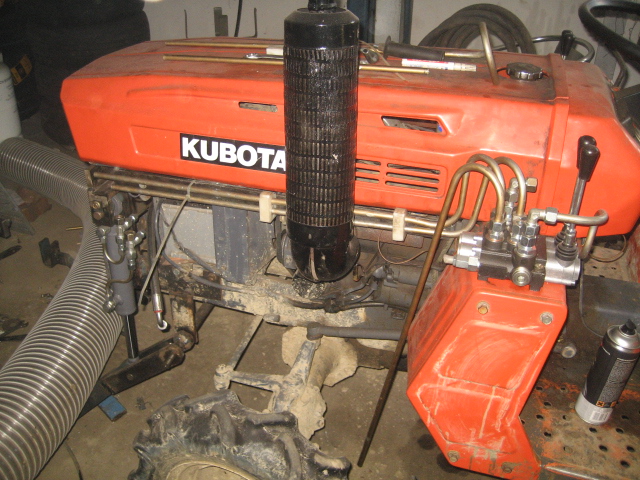

Wird noch geändert. Mal wieder war dieses WE wenig Zeit zum basteln, daher hab ich nur mal paar Leitungen gebogen,
die Druckleitung und die beiden für die Betätigung auf und ab der FH.
endlänge noch nicht abgeschnitten, sind noch zu lang, da ein Schlauch dazwischen muß um Vibrationen um die Bewegung von 0,7 cm auszugleichen.

Wenns so weitergeht wirds wohl ein Projekt bis Anfang Frühjahr ;-)

von **Trecker Flo** » So Jan 30, 2011 17:53

Hallo dduesentrieb1975!

Mein Kumpel und ich haben spielen auch mit dem Gedanken einen Frontkraftheber für meinen Kubota B7001 zu bauen... Sind noch in der Planungsphase. Wenn du weiter machst wären neue Bilder und Arbeitsfortschritte toll, Sieht gut aus was du da gebaut hast. Mach weiter so!

von **dduesentrieb1975** » Mo Jan 31, 2011 6:36

Guten Morgen,
bei der Verrohrung arbeite ich aus Sicht eines Mechanikers, d.h. ich möchte nach Fertigstellung auch noch problemlos an den Anlasser rankommen ohne dann den halben Schlepper zerlegen zu müssen.

von **Trecker Flo** » Mo Jan 31, 2011 14:07

Danke für den Tipp mit der Leitungsverlegung. Das sind die Kleinigkeiten über die man sich später Ärgert wenn man sie nicht beachtet.

Gruß Flo

von **dduesentrieb1975** » Sa Feb 05, 2011 20:04

Servus zusammen.

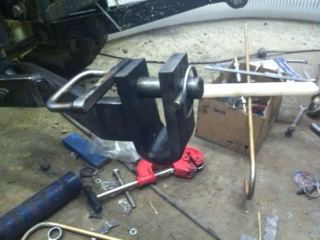

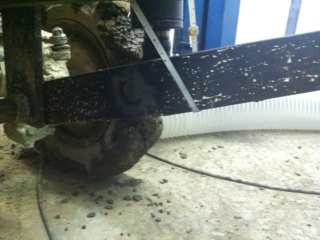

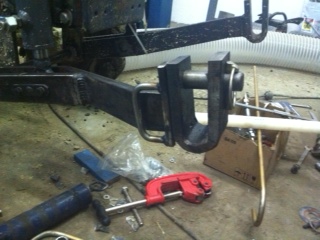

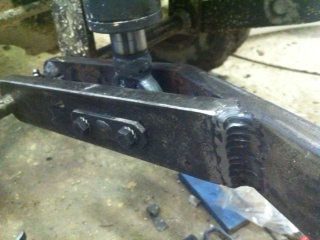

Heute hatte ich mal wieder etwas Zeit um bischen weiterzubasteln, dabei war hauptsächlich die Verriegelung der Fanghaken dran und die Befestigung der Hydraulikzylinder an den Unterlenkern.

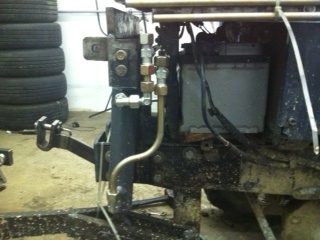

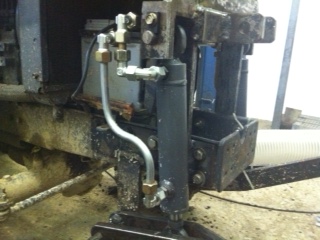

Die Zylinder habe ich starr Verrohrt nun aber mit 12L und so gefällt es mir besser.

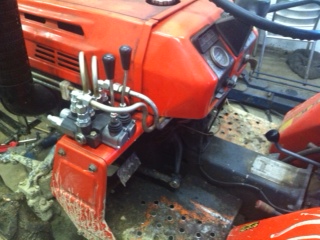

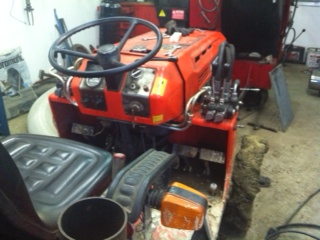

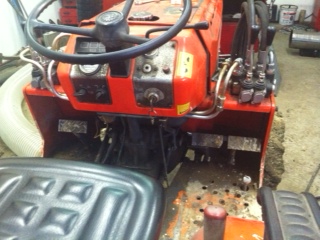

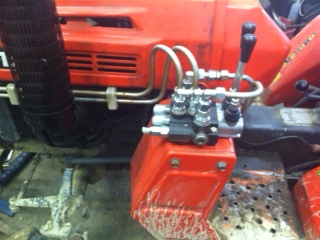

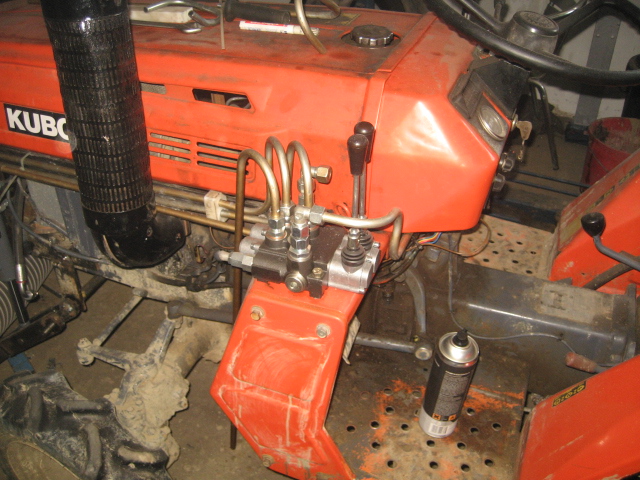

Das Steuergerät habe ich zum bisherigen in Reihe geschalten.
Gruß, Uli

ps: irgendwie check ich das noch nicht mit dem Telefon vernünftige Bilder machen

von **dduesentrieb1975** » Do Feb 10, 2011 9:29

Die Hydraulik der Unterlenker ohne Sperrventil funktioniert so nicht,
wenn die Unterlenker auf Mitte stehen und man drückt einen nach unten geht logischerweise der andere nach oben.
Unter Belastung/Balast funktionieren sie einwandfrei gleichmäßig.

Ich muß die beiden Unterlenker fest miteinander verbinden und den Aufnahmebolzen so ändern dass ich sie trotzdem noch abnehmen kann.

Zeit ist gerade nicht viel dafür wegen: siehe Bild

von **christian willert** » Do Feb 10, 2011 20:51

Ich würde da auch ein rohr einschweisen habe ich am anfang schon gesehen dass das vieleicht etwas ungleich wird, aber wen du sie verbindest wirds super

von **dduesentrieb1975** » Mo Feb 14, 2011 7:04

Servus zusammen,
am Wochenende war mal wieder zeit zu basteln,

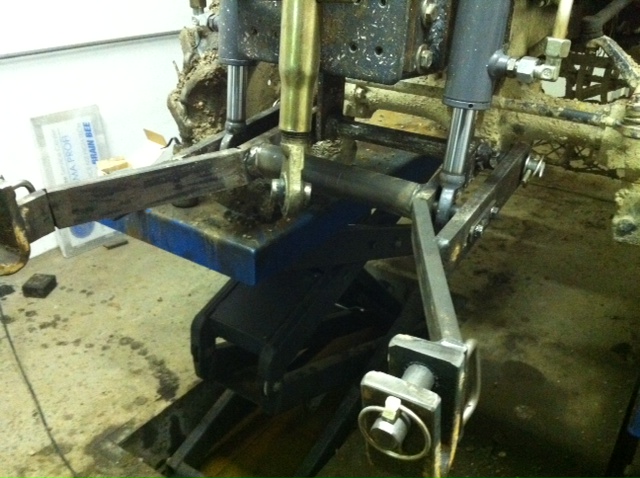

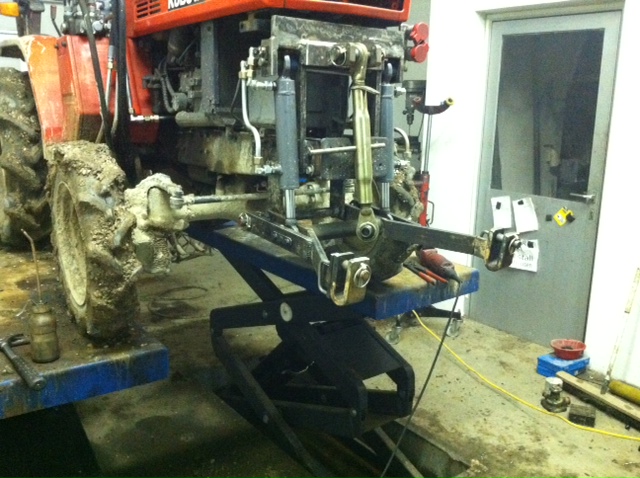

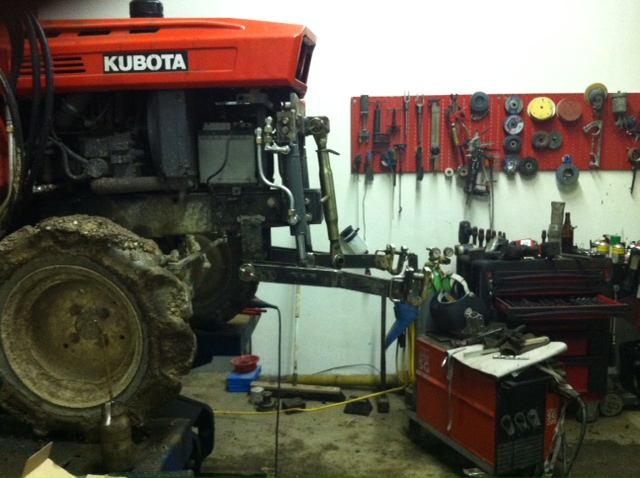

nachdem nun das Verbindungsrohr eingeschweißt ist funktioniert alles wie ich es mir vorstelle,
jetzt müßen noch Kleinigkeiten geschweißt werden, paar Bohrungen für Schmiernippel angebracht werden, Kanten entgraten und Lack drauf,
kurz gesagt noch paar Schönheitsdinge.
