Hallo,

ich habe das Problem, dass bei meinem Schlepper die Kugel bei Belastung (Z.B. Seilwinde ist angebaut und zieht) aus dem Unterlenker herausspringt. Sowohl Kugel als auch Fanghaken sind neu. Ich habe auch schon eine andere Kugel versucht. Leider ohne Erfolg. Ist beides Kategorie 2 und die Winde zieht 3,5 T Winde. Es ist mir schon klar, dass beides für dieses Forum nur Spielzeuge sind. Für mein Hobby sind sie aber genau richtig Könnte ich irgendwie erkennen, ob der Fanghaken kaputt ist?

Hätte Vielleicht jemand einen Tipp? Ich überlege auf einen einfachen Fanghaken umschweißen zu lassen. Würde der den Druck halten?

Das darf natürlich nicht passieren und wenn beides neu ist stimmt definitiv etwas nicht.
1. Sind die Fanghaken richtig verriegelt?
2. Wenn sie verriegelt sind kann man durch eine Bohrung zur Sicherheit eine Sicherungsschraube machen 6 oder 8mm dick dann ist mechanisch gesperrt.

Mach mal genaue Bilder von der Seite und auch mal im angekuppelten Zustand und schreib mal welcher Hersteller und Typ die Kuppler sind.

Jannis1234 hat geschrieben:Hätte Vielleicht jemand einen Tipp? Ich überlege auf einen einfachen Fanghaken umschweißen zu lassen. Würde der den Druck halten?

Was sind dann einfache Fanghaken?

Danke. Bilder ergänze ich morgen!

Mit einfachen meine ich solche: https://www.landwirt.com/ez/index.php/k ... age/365205

Wo springt die Kugel raus?Seitlich oder öffnet sich die Verrieglung am Fanghacken?
Ist aber eigentlich egal:
Wenn beides neu ist und womöglich bei einem Händler gekauft wurde,dann würde ich dem den Schrott auf den Schreibtisch schmeißen und fertig.

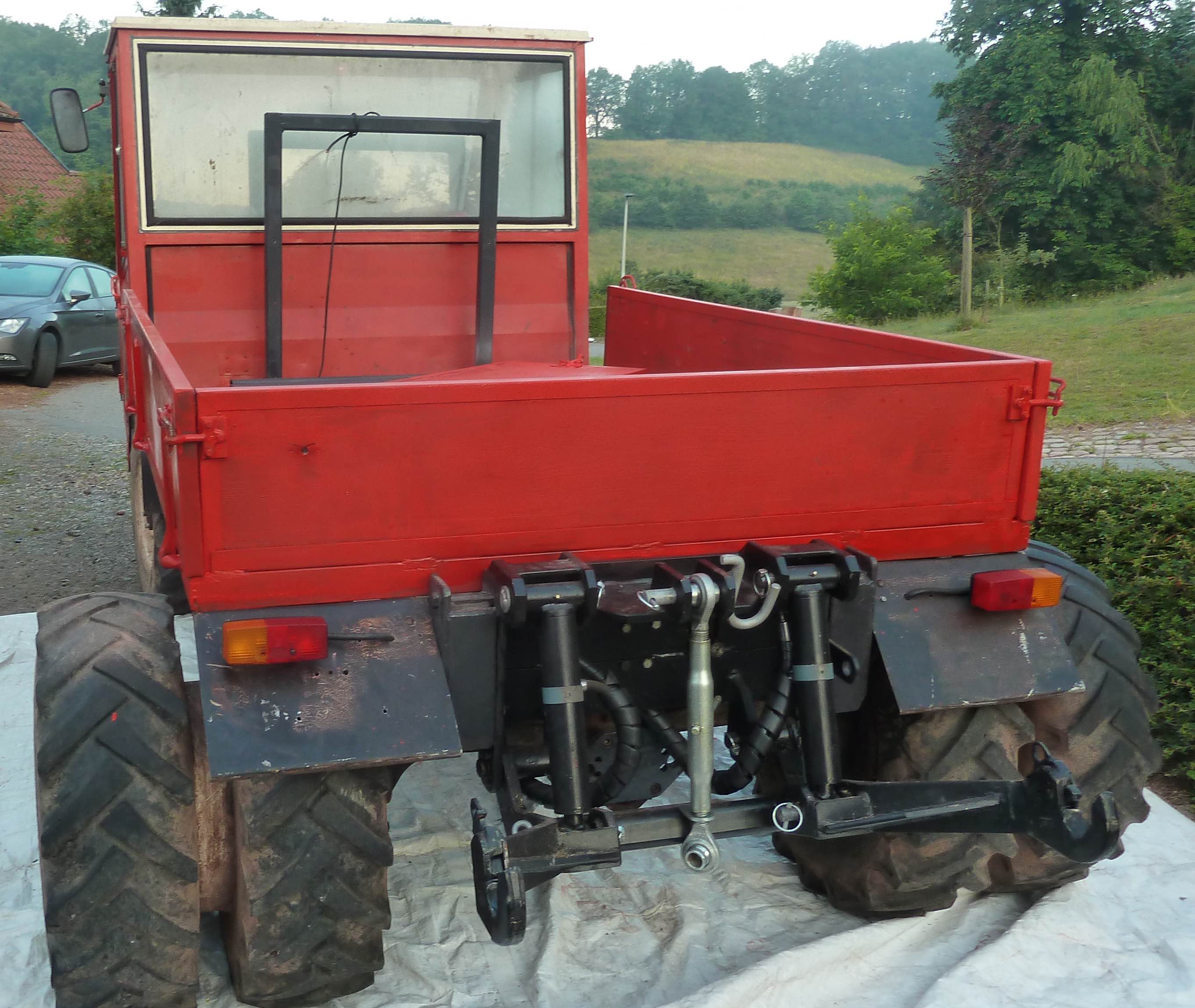

deine unterlenker können sich in querrichtung nicht frei bewegen. kann es sein dass die seilwinde von der breite (abstand der kugeln) nicht perfekt passt? dann sind die kugeln nicht richtig drinn und die fanghaken können nicht verriegeln...

Hallo,

die Kugel springt nach oben raus und die Breite passt zu den Unterlenkern, ich habe das ausgemessen und sieht für mich auch passend aus. Leider habe ich das nicht beim Händler gekauft - sonst hätte ich das dort platziert. Ich stelle nachher Bilder ein.

Falsche Kategorie

Wie kann ich die Kategorie ändern?

Sieht aus als würde da mal am linken fanghaken rumgeflext

springt nur eine kugel raus oder beide?

Hallo,
solche Ersatzteile wie Unterlenkerfanghaken würde ich nur bei namhaften Herstellern wie Walterscheid kaufen. Diese hier sehen nicht danach aus als ob es Walterscheid wären. Bei Billigherstellern besteht die Gefahr des Aufbiegens bei Belastung. Dies könnte hier der Fall sein.
MfG

Sehen für mich von weitem nach CBM aus.

Leg mal ne Kugel rein, schließ den Haken und mach ein gutes Foto von der Seite.

Gruß
Ede

Edit: die richtigen Kugeln hast du? Nicht Oberlenerkugel oder so Späße? (alles schon gesehen)

bei negativer Last und drehender Bewegung ist ein Aushängen auch bei Walterscheid nicht völlig ausgeschlossen. Hier hilft die erwähnte 8er Schraube durch das Querloch.

Eine Seilwinde hat nicht unbedingt eine negative Last oder Drehbewegung.

Jannis1234 hat geschrieben:Leider habe ich das nicht beim Händler gekauft

Wo dann?
Von privat?
Sicher daß die neu sind?
Sind die Kugeln evtl. selbst gedreht?

Ich habe auch Kugeln von einem Bekannten bekommen,die irgendwo mal selbst angefertigt wurden.Die sehen top aus,auch das Maß ist gleich wie an orginal Walterscheid.Aber es wird mir NIE einfallen,die an schweren Geräten zu verwenden(Frontgewicht,Kreiselegge,Pflug,Grubber,...).Die kommen höchstens an die Heckmulde,Holzspalter oder an an ein Gestell mit dem ich beim Zaun bauen die Pfosten spazieren fahre.
Ich vertraue ja nichtmal den Granit-Kugeln.Bei einem Kollegen im Ort hab ich schon mehrere(!) gesehen, die einen Riss hatten.
