Hallo,
kennt einer von euch den HIAB Kran 445, und kann mir zu folgenden Fragen weiterhelfen?
Wie groß ist der Schwenkradius
Welche Pumpenleistung ist sinvoll
Beim Aufbau des Kran, die Stützen vor oder hinter dem Kranturm ( Kranturm in Fahrtrichtung links oder rechts )
Welche Norm haben die Hydraulikverbindungen

mfg.
otfa

Hallo,

ich kenn den Kran zwar nicht, aber bei den Ergebnissen die man über google findet, ist der Kran bei einem LKW zwischen Führerhaus und Pritsche aufgebaut. Die Stützen sind dann in Richtung Ladefläche gedreht und der Turm somit dem Führerhaus zugewandt.
Zum Drehwinkel kann ich nur soviel sagen, dass die Krane für diesen Aufbaubereich meist im Drehbereich eher begrenzt sind.
Habe öfter etwas von 210° gelesen, ist bei meinem ATLAS Ak 852 auch so.
Ich schätze mal das die empfohlene Pumpenleistung bei dem LKW Aufbau bei ca. 20 - 30 l/min liegt.
Die Hydraulikverbindungen misst du am besten selber aus. Gewindedurchmesser und Steigung und schon weisst du Bescheid. Wenn du Glück hast steht auf den Überwurfmutter auch die Größe drauf oder vielleicht ist auf den Schläuhen auch noch etwas lesbar.

Gruß Christoph

Hallo Christoph

Erstmal danke für deine Antwort, bin jetzt ein bisschen weiter.
Pumpenleistung nach Datenblatt ca. 25 bis 30 L.
Aufbau so wie Du ihn beschrieben hast
Schwenkradius 360 Grad.
Hydraulikanschlüsse sind Flachdichten ( ORFS - Norm ) Schweineteuer.
Bei 26 neuen Schläuchen sind das locker 1400 Euro.
Somit meine Entscheidung neues Steuergerät und umbau der Rohre mit Schneidringen 14S auf L15


Mit freundlichen Grüßen.
Otfried

Hallo,
was hast du mit dem Kran vor

gruß Robert

Hallo Robert

Rate mal ???????????







Das gleiche wie Du, nur etwas kleiner und leichter.
Einachser LKW-Fahrgestell, ohne Federn 10t.-Achse, mit Kranaufbau ohne Deichsel 4,34 Meter lang.

Mit freundlichen Grüßen.
Otfried

Nagut habe ich mir ja schon gedacht. Wann kommen die ersten bilder
Da hast wohl bei einem RüWa mit gelesen

gruß Robert

Hallo

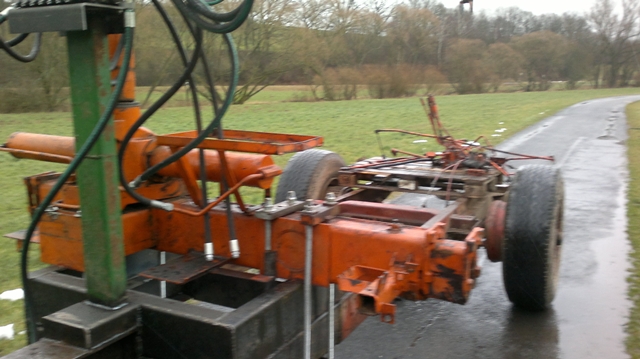

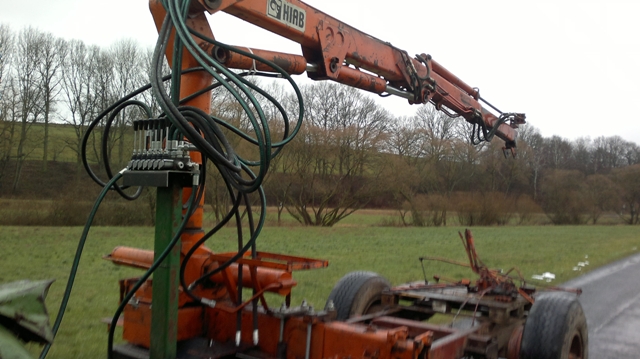

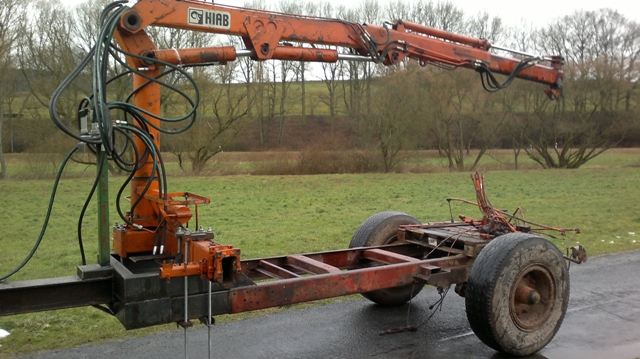

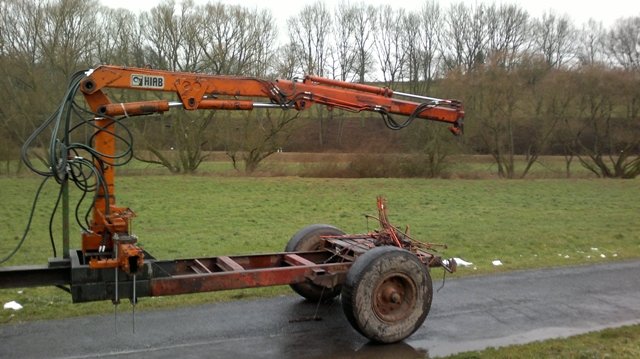

hier sind die ersten Bilder von meinem Projekt



mfg.
Otfried

Hallo Otfried,
dass sieht doch schon mal gut aus! Nur eine frage warum haste die Achse soweit hinten? Wird alles ganz schön stützlastig. Wie hast du die stützen geplant? Originale Stützen? Achse 8t oder mehr? Fragen über fragen...

gruß Robert

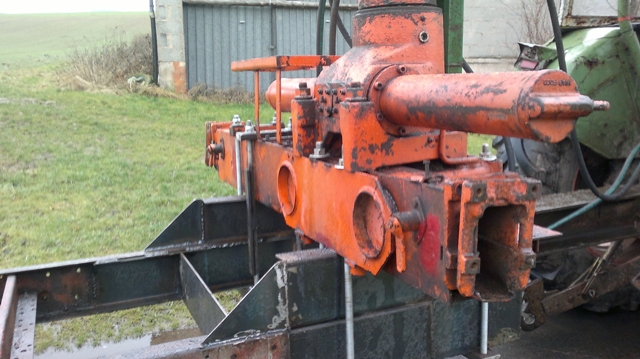

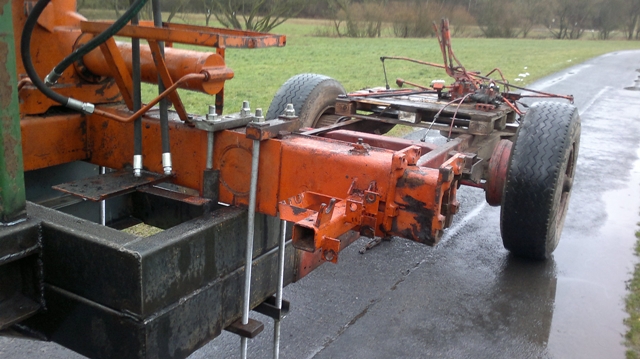

Die Kranbefestigung mit den Gewindestangen ist aber nur probehalber oder?

Hallo Robert

Es ist geplant mit dem Wagen auch 5,10 Meter lange Stämme zufahren, Ladefläche bis Achse 2,65 Meter, somit ist die Achse in der Mitte, eine etwas höhere Stützlast möchte ich schon auf dem Schlepper haben. Die Achse hat 10 Tonnen, Stützen sind bis jetzt die Original
geplant.

Epxylon,
Die Gewindestangen sind M20 mit einer 10.9 Härte, nicht ganz billig, also nix Probehalber

Mit freundlichen Grüßen
Otfried

Nagut habe mir noch mal die Bilder angeschaut, dass täuscht.

Achso ok dann täuscht das vielleicht.
Finde die sehen gerade so aus wie M16.

Mein Onkel hat auf einem U1200 einen Hiab Kran. (ziemlich großes Teil)

Der Kran ist ja auf das ein Grundgestell (mit Pritsche) montiert wo auch die Stützen dran sind.
Da sind alle Schrauben so wie bei deinem 2ten Bild.

Wo der Kran auf den Stützenträger montiert ist.

Hallo!!

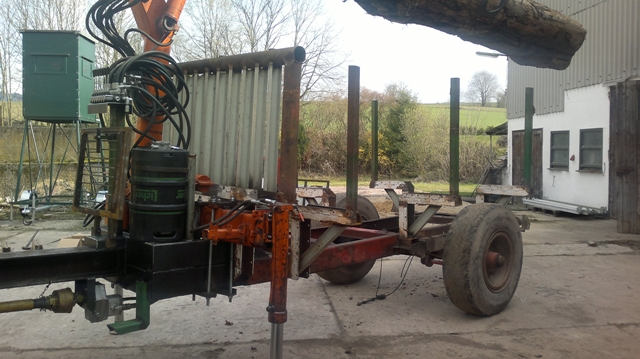

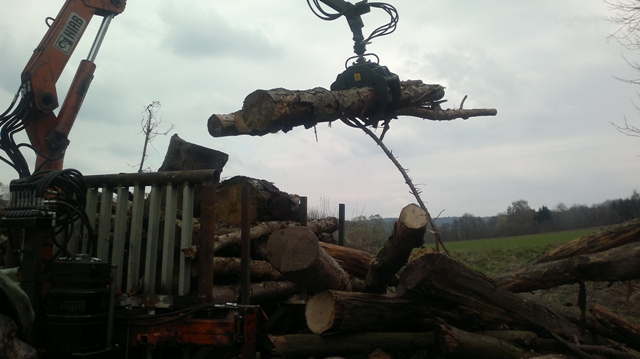

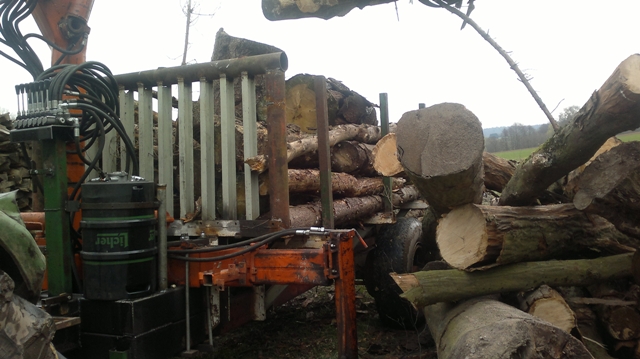

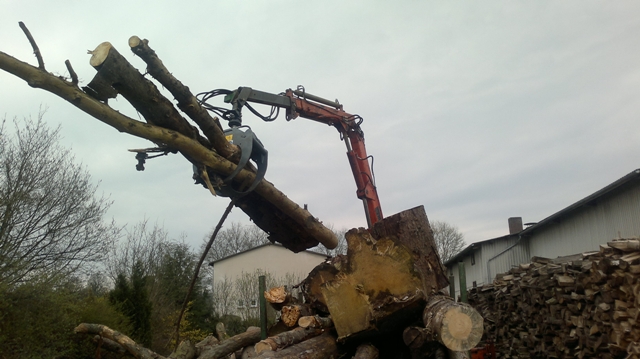

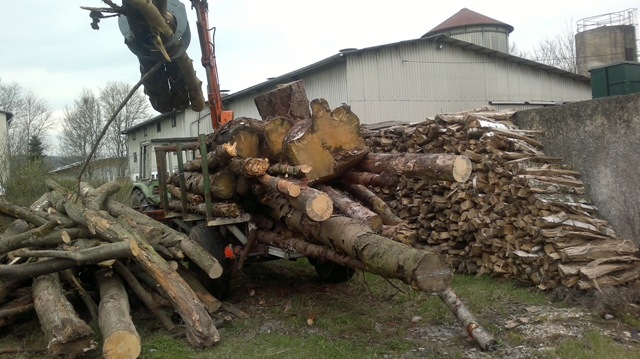

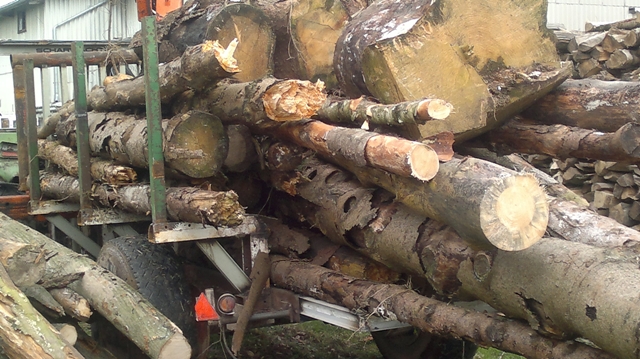

Neue Bilder vom jetzigen Stand, und dem ersten Versuchseinsatz meines Rückewagens .
Er ist nach dem Motto gebaut, was habe ich und kann ich wie verbauen um die Kosten unten zuhalten, bis jetzt mit neuer Zange und neuen Hydraulikkomponenten ca. 2800,00 €

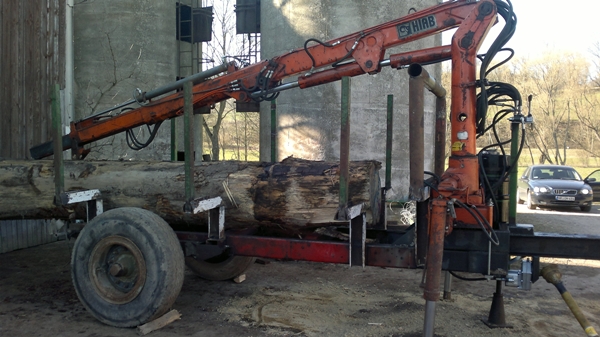

Ausgefahren ist der Kran 5,80 m lang.

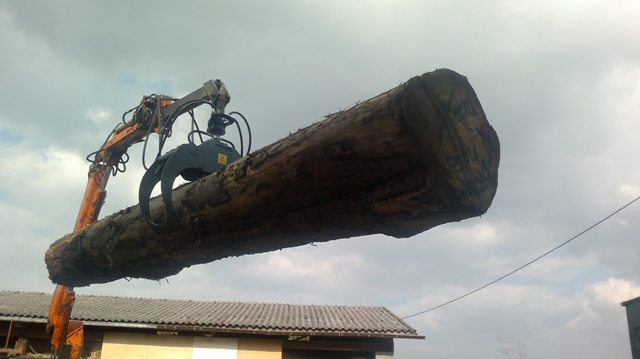

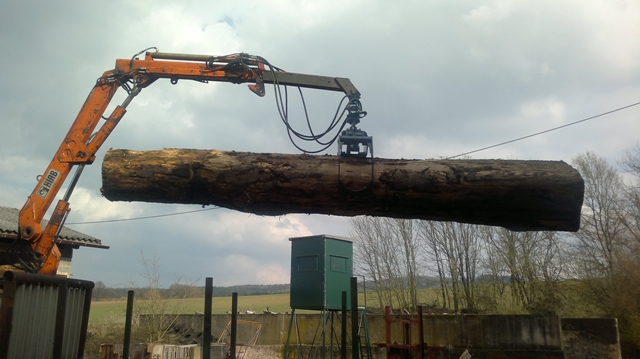

Der Stamm am Kran ist 5,15m lang und hat 70 cm Durchmesser in der Mitte, war zu stark für das Sägewerk.
[img]











Mit freundlichen Grüßen.
Otfried

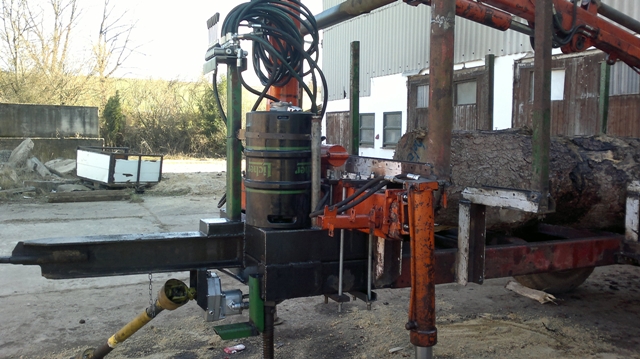

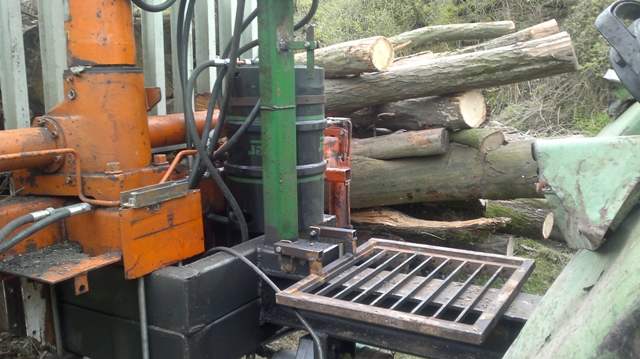

Der Hydrauliktank... Bist du verrückt

Hast dafür keine bessere Verwendung gefunden?



Schönes Projekt.

Suche auch noch einen vernünftigen Kran mit Greifersteuerung um die 1000kg...

Bierhydraulik

Wenn was ausläuft kann man es selber mit einem Glas beseitigen.
