Hallo,
folgendes Problem hätte ich, welches es zu lösen gäbe. Aber mir leider bis jetzt keiner Helfen konnte.
Viell gibts ja in diesem Rahmen einen schlauen Kopf

Letztes Jahr bekam ich eine neue Hackschnitzelheizung. In dem Rahmen wurde auch ein 15 Jahrer Mutter-Kind-Speicher ausgetauscht, gegen einen neuen Kombispeicher. Dieser Kessel wird nun von Hackgutkessel und Solaranlage (insgesamt 6 Plattengeladen! Soweit so gut.

Im Herbst, bzw. als die Temperaturen nach unten gingen und die Solaranlage eigentlich kaum in Betrieb war, bemerkte ich, dass der Vorlauf der Solaranlage (Leitung vom Puffer zum Dach) im Keller über 40°C hatte! Das Thermometer am Dach zeigte ca 15°C an. Die Außentemperatur lag bei ca. 0°C
Der Rücklauf war jedoch kalt! Das bedeutet, eine Fehlzirkulation im Solarkreislauf findet nicht statt.
Bei Schneefall sieht man auch von außen recht schön: Die erste Platte bzw. 1 1/2 Platten am Dach ist schneefrei, der Rest sind noch schneebedeckt!

Wenn ich den Absperrhahn im Keller vom Vorlauf schließe, geht auch sofort die Temperatur am Dach nach unten!
Habe auch auch schon die Pumpe vom Netz getrennt. Auch dann tritt der Fehler auf!

Ebenfalls merkwürdig ist, das diese Fehlfunktion nicht ständig auftritt!
Immer wenn durch Sonneneinstrahlung die Solaranalge läuft, funktioniert alles wieder für ein paar Tage. Nach c 4-5 Tagen dann erwärmt sich dann der Vorlauf wieder auf ca- 40-45°C!

Ab und zu (eher selten) steigt die Temperatur am Dach sogar so hoch, dass der Heizkessel mir eine Fehlermeldung schickt! Hatte da schon 25°C. Aber wie gesagt, solche Extreme sind eher selten.
Hatte ich seit Herbst 2021 jetzt dreimal!

Auch mein Heizungsbauer konnte das Problem nicht lösen! Anfangs hat er ein Rückschlagventil eingbaut, um eine Fehlzrkulation zu verhindern.
Das wurde jedoch in den Rücklauf gebaut! Es hieß, bei Solaranlagen wäre das besser, weil da die Temperaturen niedriger sind als im Vorlauf. Das wäre für das Material besser. Drum ist ach die Pumpe im Rücklauf montiert. Das ganze hat nicht geholfen.

Leider kann ich nicht sagen, ob dieses Phänomen bereits bei der alten Heizunganlage da war! Da hatte ich noch keine "Onlineverbindung" zum Kessel. Hätte ich also nicht mitbekommen, wenn es am Dach zu warm gewesen wäre.
Bei der alten Heizung war im Keller eine seperate Steuerung für die Solaranlage, die quasi mit dem Ölkessel "kimmuniezierte"
Bei der neuen Heizung wird die Pumpe für Solaranlage "nur" über den Heizkessel angesteuert. Im Sommer funktionierte das auch ohne Mängel!

Die Fragen ist deshalb:
Warum erwärmt sich das Kältemittel im Rohr, auch wenn die Pumpe aus ist?
Was könnte ich dagegen tun?

Für Ideen bin jedem sehr dankbar....

VG

Moin,

es findet eine Rohr im Rohr Zirkulation statt.

Abhilfe: Zirkulationspumpe einbauen.


Olli

Neo-LW hat geschrieben:Moin,

es findet eine Rohr im Rohr Zirkulation statt.

Abhilfe: Zirkulationspumpe einbauen.


Olli

Was meinst Du mit Zirkulationspumpe?
Kenn ich nur aus der Warmwasserleitung!

Was soll dann die Pumpe zirkulieren lassen?

Moin,

na wenn im gleichen Rohr Warmwasser und Kaltwasser im Kreislauf strömen,
muss man das dem Wasser verbieten.

Entweder durch eine spezielle Rohrführung, Kessel und Einbauteilen,
die eine Zwangsdurchmischung zur Folge haben,
oder eben durch eine Pumpe.


Olli

Aber der Kreislauf für die Zirkulation bzw die Pumpe sollte ja dann so nah wie möglich am Puffer sein oder?
Und wer steuert dann die Zirkulationspumpe?

Gestaltet sich bei mir etwas schwierig, hier noch was zu monterien.
Außerdem: Hält denn die Zirkulationspumpe die Frostschutzmittel überhaupt aus? Oder gibt es da Pumpen für spezielle Anforderungen?

Moin,

erstmal bräuchte man das Anlagenschema, und dann die isometrische Darstellung
der Rohrführung. Dann kann man genaueres sagen.

Frostschutzmittel ist Glycol.
(Das haben die Österreicher früher dem Wein zugemischt.)
Das macht jede Pumpe mit.


Olli

MaWu80 hat geschrieben:Letztes Jahr bekam ich eine neue Hackschnitzelheizung.

Welche?

Skizze wäre wirklich gut.
Wo ist das Ausdehnungsgefäß für die Solarsole angeschlossen?

A.

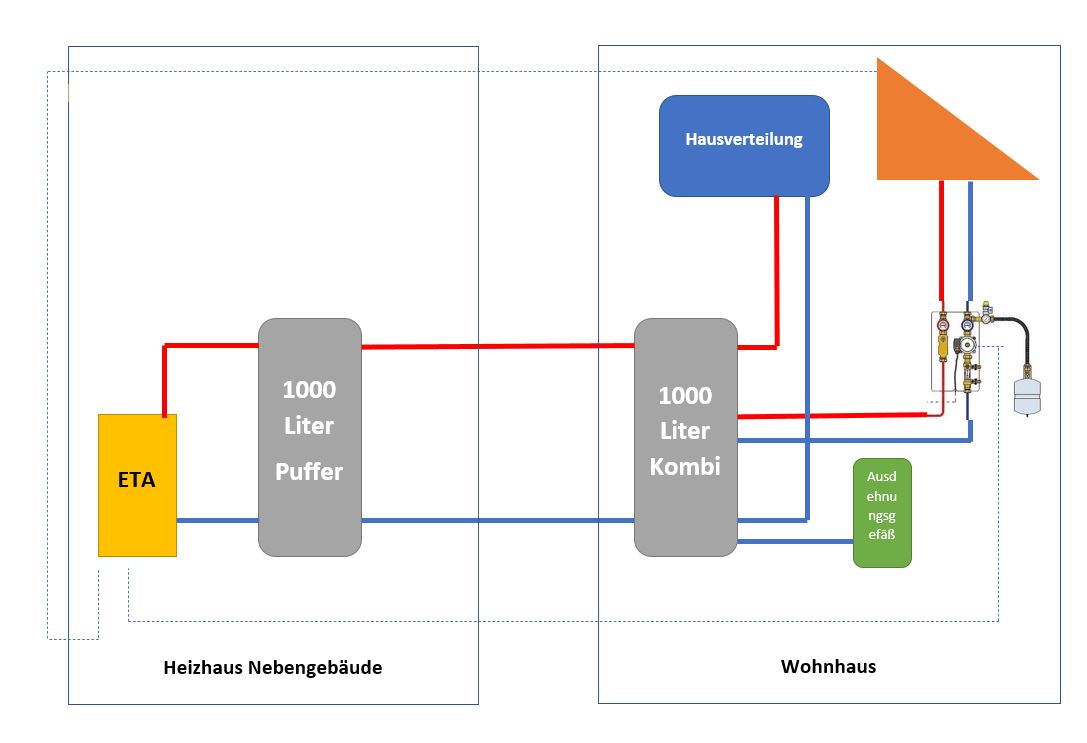

Ein richtiges Hydraulikschema gibt es nicht! Hab versucht, so gut wie ich als Laie eben konnte, eine SKizze anzufertigen....

So sieht es im Original aus! Kellerraum mit Pufferspeicher und Solarstation...

Das ist die Schwerkraft. Warmes Wasser steigt immer nach oben, wenn es kann. Die Schwerkraftbremse in der Solarstation kann das nur mindern.
Daher sollte der Solaranschluß in einem tieferen Bereich im Speicher sitzen als der Nachheizkreis, damit die Heizung nicht den Bereich erwärmt, der für die Solaranlage zuständig ist.
Wenn das nicht möglich ist muss, die Solarleitung mit Rückschlagventilen verschlossen werden, oder es müssten elektrische Ventile eingebaut werden, die verschließen wenn die Solarpumpe nicht läuft.

egnaz hat geschrieben:Das ist die Schwerkraft. Warmes Wasser steigt immer nach oben, wenn es kann. Die Schwerkraftbremse in der Solarstation kann das nur mindern.
Daher sollte der Solaranschluß in einem tieferen Bereich im Speicher sitzen als der Nachheizkreis, damit die Heizung nicht den Bereich erwärmt, der für die Solaranlage zuständig ist.
Wenn das nicht möglich ist muss, die Solarleitung mit Rückschlagventilen verschlossen werden, oder es müssten elektrische Ventile eingebaut werden, die verschließen wenn die Solarpumpe nicht läuft.

Sehe ich genauso entweder Rückschlagventil oder elektrisches Umschaltventil / Sperrventil.

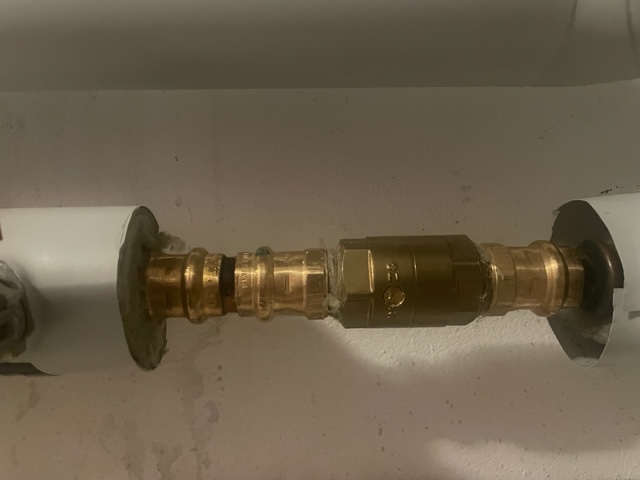

Ein Rückschlagventil wäre schon verbaut. Allerdings im Rücklauf (weil da die Temperaturen dann niedriger sind!)
Heizungsbauer meinte damals, wäre besser für Material und auch so üblich bei Solaranlage. Darum ist auch die Pumpe im Rücklauf verbaut.

War die Aussage falsch?

Sollte ich dann ein 2. Rückschlagventil einbauen?
Oder das eine aus dem Rücklauf wieder ausbauen?

Wäre das für die Solarpumpe ein Problem, wenn 2 Ventile im Kreislauf sind?
Der Widerstand wird ja dann schließlich verdoppelt.

Oder wäre ein elektrisches Ventil die bessere Wahl?

Außerdem verstehe ich dann meinen HB nicht!
Zu mir sagte, so ein Problem hätte er noch nicht gehabt.
Und der müsste es eigentlich wissen. Der hat bestimmt schon mehr Solaranlagen gebaut.

Anscheinend ist aber das Schwerkraftproblem nichts unbekanntes, wenn ich Eure Beiträge so lese...

Der Hauptfehler liegt meiner Meinung nach im Anschluss des Kombispeichers.
Mach doch mal eine Schnittskizze, wo man erkennen kann wo was angeschlossen ist.

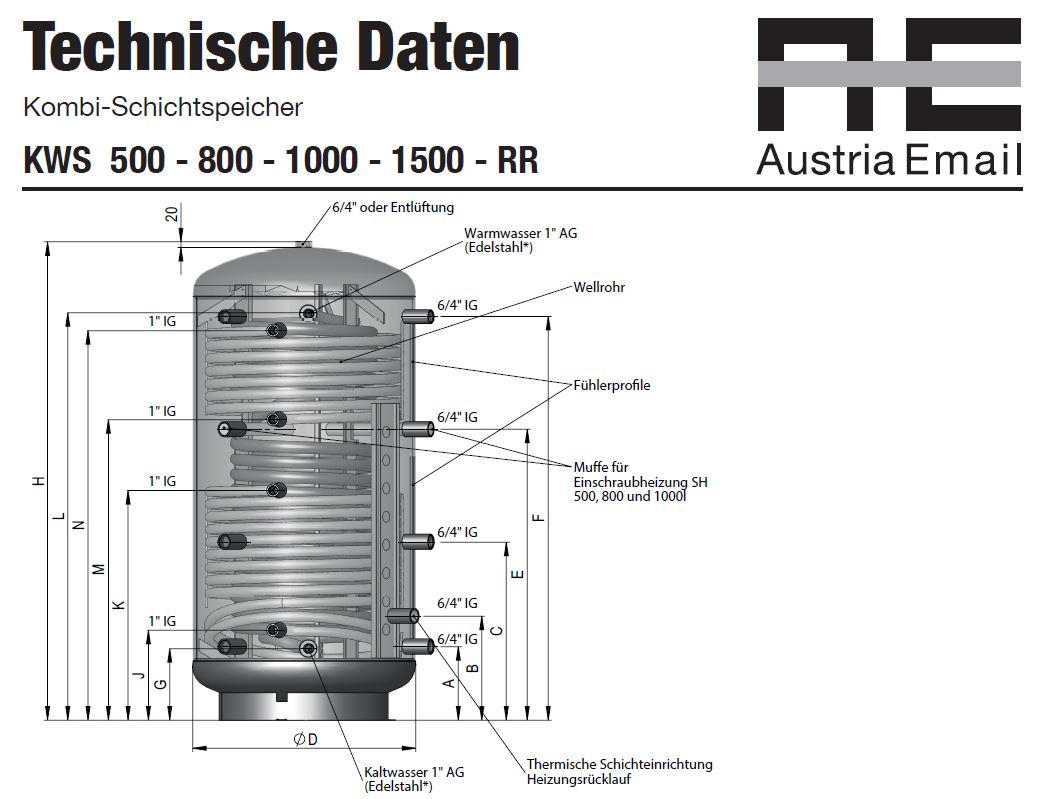

Aus den technischen Daten des Herstellers...
Ist das hilfreich?
