Hallo zusammen,

Ich hab folgendes Problem. Ich habe mir einen holzgreifer mit Rotation für den Frontlader gebaut. Leider lässt sich der Rotator nur in eine Richtung drehen. Die zange funktioniert ohne Probleme. Ich hab auch schon die Anschlüsse getauscht und das Ergebnis er dreht immer noch nur in eine Richtung aber in die andere. Ich hab auch schon das Steuergerät der zange versucht aber da ist das selbe Problem. Entweder der Rotator dreht linksrum oder rechtsrum aber nie beides zusammen ohne Anschlüsse zu tauschen.

Gruß Markus

Wie steuerst du den denn an? Haste ein Magnetventil dazwischen oder sind das alles separate Leitungen?
Sind die auch alle doppelt wirkend oder haste vielleicht am Rotator, eine einfach wirkende Sektion?

Ich hab einen Mengenteiler eingebaut. Deswegen weiß ich das es ein doppelwirkendes Steuergerät ist. Wenn ich die Zange an dem Mengenteiler einstecke funktioniert alles.

Sorry Magnetventil

Hydraulikplan zeichnen und hochladen!

Alles andere ist hier ein Stochern im Nebel ...

A.

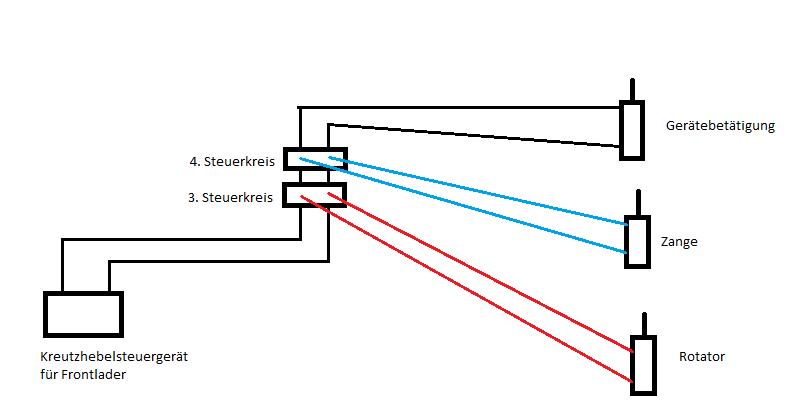

Ich hoffe die Zeichung ist verstädlich

Es ist ein Fendt Frontlader 3S an dem ich einen 3. und 4. Steuerkreis nachgrüstet habe. Ich habe auch schon andere Geräte ausprobiert und alle haben Funktioniert.... außer halt der Rotator

Hallo.

Nochmal langsam:

Du hast die 2 Steuerkreise nachgerüstet. Auf dem 3. Hängt der Rotator und auf dem 4. die Zange. Die Zange funktioniert auf dem 3. und dem 4. Steuerkreis. Der Rotator dreht aber nur in eine Richtung, außer man vertauscht die Schläuche (A und B), dann geht´s in die andere Richtung?? Sehr komisch....


Grüße

Hier noch mal die Zeichnung direkt sichtbar (bei solchen Skizzen bitte den bildschirmfüllenden Rahmen nicht mit abspeichern ...):


An der Skizze ist natürlich nichts Verdächtiges zu erkennen ...

Damit dir geholfen werden kann, solltest du so viel Infos wie nur möglich liefern.

Genau Typenbezeichnungen von Rotator, Magnetventilen usw.
Dazu Bilder, Bilder, Bilder.

A.

Hallo,
ich würde auf eine defekte Hydraulikkupplung tippen. Da ist die Feder, die das Ventil in der Kupplung schließt, gebrochen oder lahm ist. Müßte geräteseitig die Kupplung der Druckleitung sein.
Gruß
Martin

Hallo!

Was passiert denn, wenn der Rotator nicht dreht? Geht das Steuergerät auf Überdruck, oder "rinnt das Öl durch"? Wenn letzteres der Fall ist, hat der Rotator wahrscheinlich ein Ventil eingebaut, welches etwas Nachlauf ermöglicht, und dieses schließt wegen ungünstiger Druckverhältnisse nicht oder zu spät.

Gruß F

Hallo,

hat Dein FL einen hydr. Parallelführung?

Ich hatte beim Anbau meines 3.+4. Steuerkreises auch ganz üble Probleme die ich auf die hydr. Parallelführung schiebe - beschrieben im Beitrag: 3. und 4. Steuerkreis geht nicht wegen hydr. Parallelführung

Die Probleme haben sich zwar umfassender bemerkbar gemacht - eine zufriedenstellende Lösung hab ich bis heute nicht.
Ich konnte damals auch keinen finden, der die Zusatzsteuerkreise in Zusammenhang mit einer hydr. Parallelführung betreibt.

Grüße aus Sachsen, Jürgen

@ Hinterwälder

Das mit der Kupplung prüfe ich morgen mal. Sind zwar neu aber möglich kann es schon sein.

@Fadinger

Das Steuergerät geht auf Überdruck. Der Rotator ist ein normaler 3to Finn-Rotator

@3607

Ich habe bei meinem Frontlader eine mechanische Parallelführung. Den Beitrag werde ich mir mal durchlesen.

Hier der Link: 3-und-4-steuerkreis-geht-nicht-wegen-hydr-parallelfuhrung-t96898.html

A.

@ Güldner

Genau so sieht es aus. Ich mach morgen mal Bilder und schau nach der Typenbezeichnung an allen Teilen.

Hat jemand zufällig einen Hydraulikschaltplan von einem Fendt Frontlader 3S oder weiß wo man so etwas bekommen kann?

Hallo markus269,

Schnapp dir die 2 Schläuche vom Rotator und die 2 der Zange und tausch mal die Stecker da dran. Die Stecker vom Rotator machst an die Zange und die von der Zange an den Rotator. Wenn das nix bringt steckst noch den Rotator auf den 4. und die Zange auf den 3. Kreis. Dann hast alle Stecker mal durchgetauscht, wenn´s dann immer noch nicht geht, liegt es nicht an den Steckern und da die Zange ja funktioniert, also auf 3. und 4. Kreis hast du da scheins auch alles richtig gemacht. Es bleiben eig. nur die Kupplungen übrig, sei es Stecker oder Dose oder der Rotator selbst. Zum Testen könntest du ja auch evtl. von ner anderen Maschine (Kipper, Pflug usw) nen Stecker oder besser 2 klauen und für Nummer sicher noch irgendwo 2 Dosen mopsen....

Grüße
