So wie auf´m Rückezug

Wie auf nen Langholzauto, da hat man die Hebel neben den Oberschenkeln und ohne elektronische Steuerung, ich habe das mal bei nen Holzkutscher gesehen und des hat mir so gut gefallen

Lg. Chris

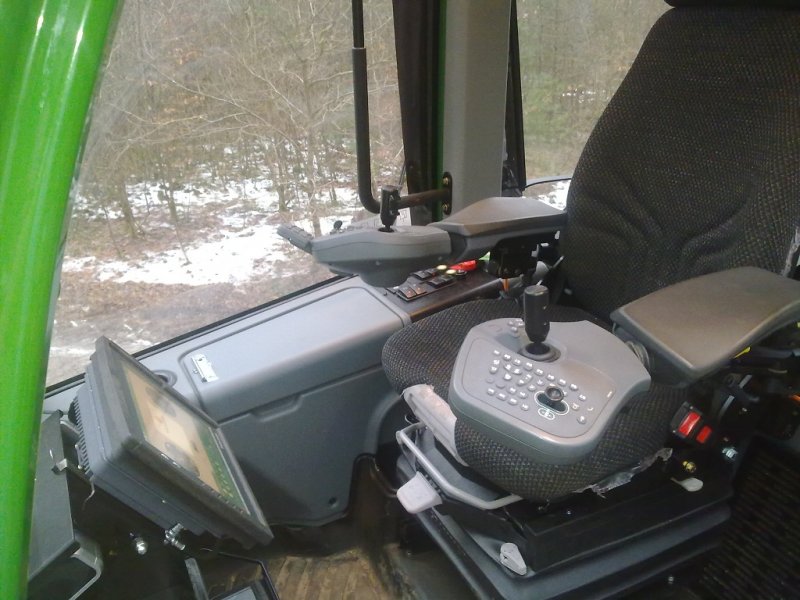

Edit: Das Bild ist aber aus nen Harvester!? Rückezug hat doch nicht so viele Knöpfe und die meisten auch noch nen Drehsitz.

Chris353 hat geschrieben:Hallo,

die Version mit den Pedalen, gefällt mir persönlich am besten, natürlich nur bei Hochsitz. Wenn dann noch die Zwei Kreuzhebel links un rechts vom Sitz sind, damit man die Arme nicht nach vorne ausstrecken muss, ist das für mich die schönste Steuerung wos gibt. Einfach bequem reinsetzten, wie in TV-Sessel und arbeiten

Lg. Chris

Hallo Chris, genau so ist das bei mir habe die Hebel L und R vom Sitz

gruß Robert

Chris353 hat geschrieben:Wie auf nen Langholzauto, da hat man die Hebel neben den Oberschenkeln und ohne elektronische Steuerung, ich habe das mal bei nen Holzkutscher gesehen und des hat mir so gut gefallen

Lg. Chris

Edit: Das Bild ist aber aus nen Harvester!? Rückezug hat doch nicht so viele Knöpfe und die meisten auch noch nen Drehsitz.

Kein Plan ob das Harvester oder Rücker ist habs einfach von runtergeladen,
im LU haben wir einen 1110d Rückezug von JD und gerade weniger Knöpfe hat der jetzt nicht unbedigt.
"Drehsitztechnisch" könnte das schon ein Harvester sein.

MFG Jonathan

@holzer95: Bin mir eig ziemlich sicher das es ein Harvester ist, saß schon paar mal auf JD/Timberjack Harvestern und da kommt mir die Umgebung bekannt vor

@323er: Dann beneide ich dich sogar ein bisschen um deine Steuerung weil auf nen RW habe ich sowas noch nie gesehen gehabt.

Lg. Chris

Hey Jungs

Hab das Thema noch mal rausgeholt. Mit Sicherheit könnte mir doch jemand erklären wie die Eurosteuerung belegt ist? Rüste gerade einen Rückewagen um auf Eurosteuerung.

@ 323er
Was für ein Ventil verwendest du? Entweder hast du es in der Mitte getrennt oder es ist Super lang. Das würde mich sehr interessieren. Vielleicht hat sonst jemand auch ne Lösung.

Ich würde gerne die Hebel rechts und links vom Sitz haben.


Danke.

Servus Örny,

zum Thema Ventil: klickst du hier. Wenn mich nicht alles irrt, hat das der 323er auch in seinen RW eingebaut.

Die Hebelbewegung bei der Eurosteuerung ist folgende:

- linker Hebel links/rechts --> schwenken
- linker Hebel vor/zurück --> Wippspitze (Stiel beim Bagger) raus/rein
- rechter Hebel links/rechts --> Zange (Löffel, Greifer) zu/auf
- rechter Hebel vor/zurück --> Ausleger runter/rauf

Auf meinen Drehhebeln finden sich dann noch die Funktionen Zange drehen und Ausschub, die Stützen werden über die mittleren Steuerhebel bedient.

Gruß
Markus

Markus K. hat geschrieben:Servus Örny,

zum Thema Ventil: klickst du hier. Wenn mich nicht alles irrt, hat das der 323er auch in seinen RW eingebaut.

Die Hebelbewegung bei der Eurosteuerung ist folgende:

- linker Hebel links/rechts --> schwenken
- linker Hebel vor/zurück --> Wippspitze (Stiel beim Bagger) raus/rein
- rechter Hebel links/rechts --> Zange (Löffel, Greifer) zu/auf
- rechter Hebel vor/zurück --> Ausleger runter/rauf

Auf meinen Drehhebeln finden sich dann noch die Funktionen Zange drehen und Ausschub, die Stützen werden über die mittleren Steuerhebel bedient.

Gruß
Markus

Hallo Markus,

Hast du einen kleinen Denkfehler drinnen oder ist bei dir die Steuerung etwas anders?
Bei mir ist rechter Hebel links/rechts Zange drehen und beim rechten Drehhebel Zange auf/zu

Hallo,

die Funktionen kann man sich doch selber legen wie man es für richtig hält oder?

Gruß
Dappschaaf

dappschaaf hat geschrieben:Hallo,

die Funktionen kann man sich doch selber legen wie man es für richtig hält oder?

Gruß
Dappschaaf

Ja das schon, aber eurosteuerungsmäßig ist es nicht korekt

Andi,

die Belegung bei meinen RW ist analog der zur Bagger-Eurosteuerung. Da machst mit dem rechten Hebel links-rechts den Löffel zu-auf. Beim RW eben die Zange. Macht ja auch Sinn, oder?

Ja da hast du auch wieder recht, macht mehr Sinn. Bei den gekauften RW - Steuerungen ist es dann ja im Prinzip falsch angeordnet.

Markus K. hat geschrieben:Andi,

die Belegung bei meinen RW ist analog der zur Bagger-Eurosteuerung. Da machst mit dem rechten Hebel links-rechts den Löffel zu-auf. Beim RW eben die Zange. Macht ja auch Sinn, oder?

Habe mal paar Jahre als Urlaubsvertretung auf einem Baustoffkranzug mit einem Hiab Ladekran gejobbt. Der hatte die Bedienung der Klammer auf dem linken Fußpedal, auf dem rechten Pedal den Ausschub. Rechts / links am rechten Kreuzhebel war das Drehen der Klammer angeordnet. Der Rest gleicht dann dem Bagger.

Finde diese Anordnung besser, wegen weniger Gefühl in den Hinterhufen.

Gruß
