FTPeter hat geschrieben:...
An der Rolle am Turm geht das nicht, deswegen muss der Turm mit Seileinlaufrolle mit raus beim Abbauen zwischendurch.

Das finde ich auch etwas umständlich.
Dabei gibt es doch genug offene Umlenkrollen für 3-4 Tonnen- Winden.

Diese Winde ermöglicht sicher alle wichtigen Wünsche. Nach meinen Erfahrungen ist es von Vorteil das
Rückholseil mit einer weiteren Umlenkrollea aus der Bahn zu nehmen wo das Holz läuft. Eine unglaubliche Erleichterung die ich sogar im flachen Gelände sowie beim bergwärts seilen nutze. Wenn man zu zweit ist unterbleibt jede rennerei. Das mit dem Kunstoffseil habe ich auch schon mit gemacht, kannst vergessen, da ist mir ein top Seil Ausstoß viel wichtiger. Muss dazu sagen bei uns sind 50 m keine Distanz. Da müssen wir sehr oft an das Seil mit 130 m eine Verlängerung dran hängen. Darum habe ich auch die Seilbahn für 300 m Distanz gebaut.

Bringt das windenabnehmen so viel?
Wennst wider kommst musst ja sowiso wider ausziehen denk ich

Das ist genau das sehr wichtige, dann kannst das ausgezogene Rückholseil liegen lassen und wenn du kommst Winde dran, Seile verbinden und weiter gehts.
Dann zuschauen wie das Seil zum Kollegen kommt ohne schwitzen

ok zu zweit schon da täts a Motorsägenwinde auch.

Ok kannst schon nehmen, geht aber viel zu langsam. Die Erfahrung habe ist schon hinter mir. Verwende ich noch ab und zu das Tragseil hoch zu ziehen, wobei allerdings viel zu wenig Seil auf der Spule Platz hat.

Ich habe eine Eigenbau Rückholwinde seit September auf meiner Krpan im Einsatz... bis jetzt sicher 200 fm damit geseilt..Wenn interesse besteht kann ich gerne ein paar Daten und Fotos reintun. Gekostet hat das ganze 1200 € geht über Funk und hat 500 kg Zugkraft

Ja bitte

Das ging ja schnell
Also:
Die Winde ist eine hydraulische Rückholwinde an einer Krpan 8,5 EH mit 100 m 13 mm Stahlseil
Aufgebaut ist sie wie folgt:

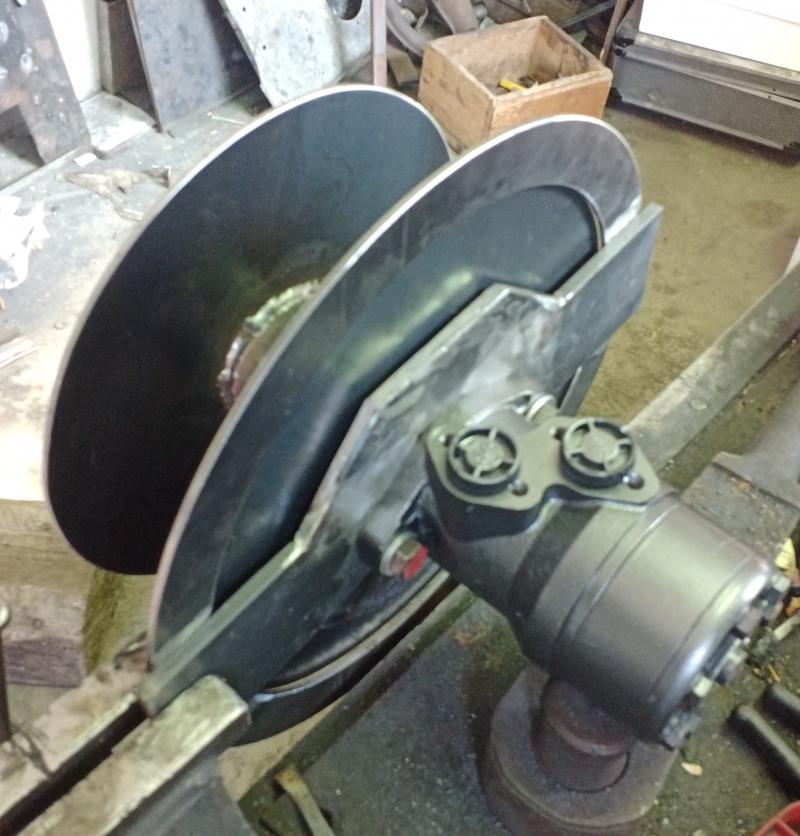

massive Stahlplatte wo drauf ein BMR 200cc Motor von Granit montiert ist

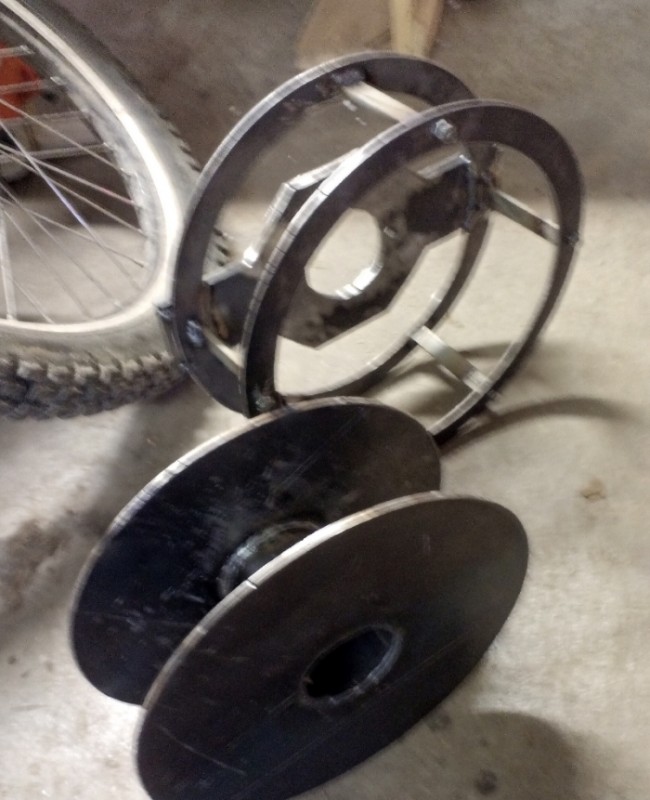

Trommel mit 30 cm Durchmesser und 10 cm Breite direkt auf Welle vom Hydromotor verschraubt darauf 250 Meter Hafo Spezialseil 4,2mm

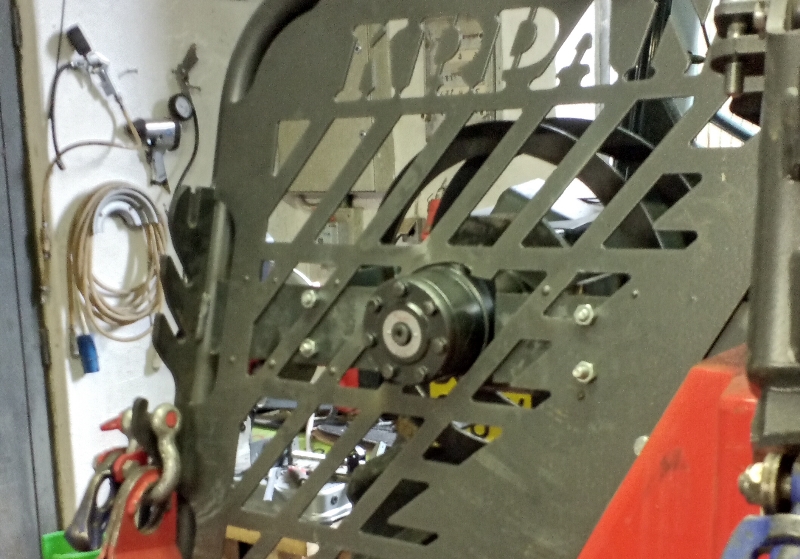

Das ganze mit Stahlplatte und Schraubverbindungen an Winde aufgebaut


Unter dem Motor befinden sich 2 Einweg Drosselventile zum Drosseln der Geschwindigkeit in beiden Richtungen, darunter ein Elektrisches Wegeventil der vom Funk über die Funktion Zapfwelle ein/aus gesteuert wird

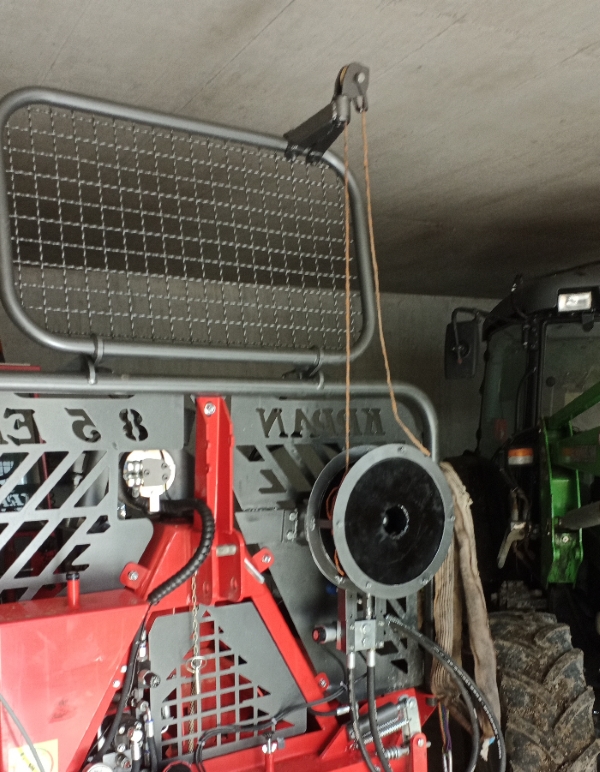

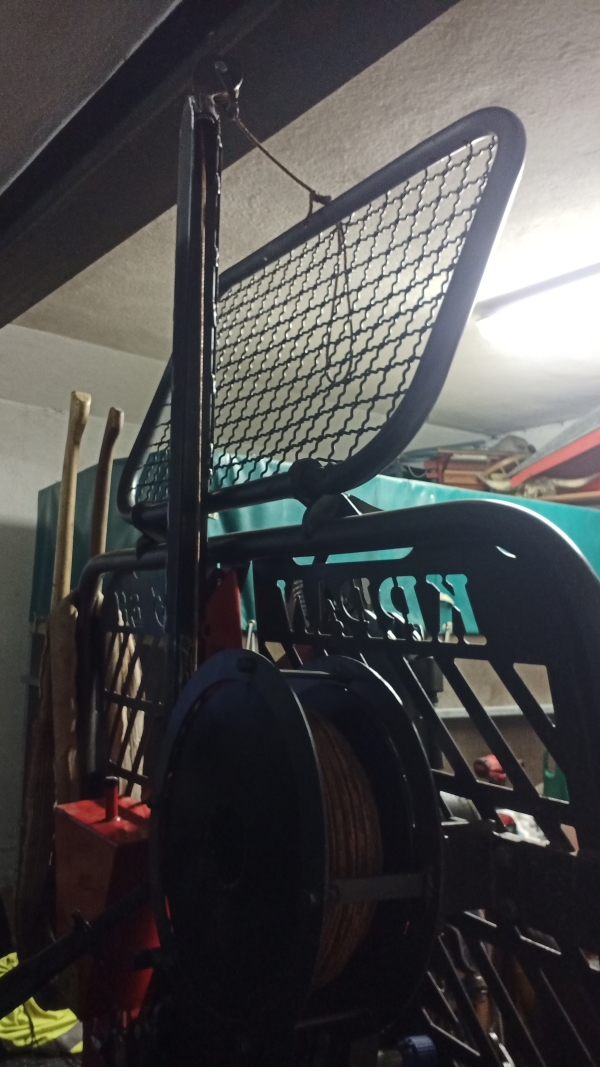

In der 1. Version hab ich eine Umlenkrolle auf das Gitter der Winde aufgebaut, ist aber zu Schwach deswegen wurde ein eigener Turm nachgebaut


Kosten: 790 € für Hydraulikkomponenten und Motor
300 € für Seil
100€ für Metall

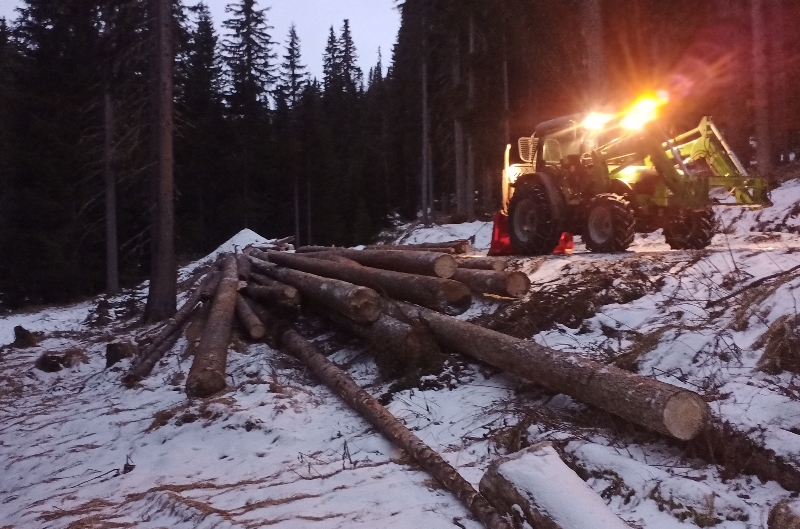

Nutzen: Immens, habe damit teilweise 25 Fm Schadholz am Tag 50-80 m bergab aufgearbeitet


Wenn jemand noch was braucht: melden!

Spitze gemacht. Gratuliere!

Wie genau hast die Steuerung und Hydraulik gemacht?


sg

Simfire1099 hat geschrieben:Das ging ja schnell
Also:
Die Winde ist eine hydraulische Rückholwinde an einer Krpan 8,5 EH mit 100 m 13 mm Stahlseil
Aufgebaut ist sie wie folgt:

massive Stahlplatte wo drauf ein BMR 200cc Motor von Granit montiert ist


Trommel mit 30 cm Durchmesser und 10 cm Breite direkt auf Welle vom Hydromotor verschraubt darauf 250 Meter Hafo Spezialseil 4,2mm


Das ganze mit Stahlplatte und Schraubverbindungen an Winde aufgebaut



Unter dem Motor befinden sich 2 Einweg Drosselventile zum Drosseln der Geschwindigkeit in beiden Richtungen, darunter ein Elektrisches Wegeventil der vom Funk über die Funktion Zapfwelle ein/aus gesteuert wird

In der 1. Version hab ich eine Umlenkrolle auf das Gitter der Winde aufgebaut, ist aber zu Schwach deswegen wurde ein eigener Turm nachgebaut


Kosten: 790 € für Hydraulikkomponenten und Motor
300 € für Seil
100€ für Metall

Nutzen: Immens, habe damit teilweise 25 Fm Schadholz am Tag 50-80 m bergab aufgearbeitet


Wenn jemand noch was braucht: melden!

Wie genau hast die Steuerung und Hydraulik gemacht?

Öl kommt vom Schlepper von Steuergerät mit Raststellung (Immer Aktiv)

Wenn nichts angesteuert wird fließt es über den 4/3 Wegeventil zurück über den drucklosen Rücklauf zum Traktor.

Wenn ich auf- oder abwickeln über den Funk ansteuere wird der 4/3 Wegeventil in die eine oder andere Richtung besätigt und schickt das Öl in die eine oder andere Richtung zum Ölmotor und dann wieder zurück zum Traktor. Zwischen Venitl und Ölmotor hab ich zwei Drosselventile verbaut um in beide Richtungen die Geschwindigkeit zu regeln, hab sie aber immer voll offen damit ich im Standgas fahren kann.

Steuerung wie gesagt elektrisches Wegeventil was einfach durch die zwei Funkfunktionen Zapfwelle ein Zapfwelle aus betätigt wird. Hab das ELCA ALPI VETTA wo jede Funktion ein Wippschalter hat.

Hast in deinem Fall keine Schaltstellung wo wiederstandslos ausgezogen werden kann. Habe ich durch ein Blockventil gemacht das den internen Kreislauf bei Strom öffnet. Also stromlos geschlossen. Ist sehr gut, ein wenig Wiederstand gibt das Öl dass es nicht zu leicht abspulen kann und das Seil verhadert. Öffnet auch automatisch bei einspulen der Haupwinde.

Genau ich hab nur aktiv ab- bzw. aufspulen.. War mir zu kompliziert die Sache mit dem Block für den Freilauf..

Hab aber dafür ein Trick herausgefunden: einfach Traktor per Funk abstellen und dann Rückholowinde auf abspulen schalten, somit ich der Kreis auch geöffnet und da kein Öl aktiv nachkommt kann ich den Seil mit ein bisschen widerstand ausziehen. Oben angekommen Traktor wieder an und losgehts.. benutz ich aber nur wenn das Geläände sehr anspruchvoll ist und man Umwege oder viele Stopps einlegen muss weil wie du gesagt hast das Seil verheddet sich gerne in der Trommel.

O sehr schlau
