Beiträge aus <Wer investiert 2018 in Forstwirtschaft> hierher kopiert.
Falke



Servus,

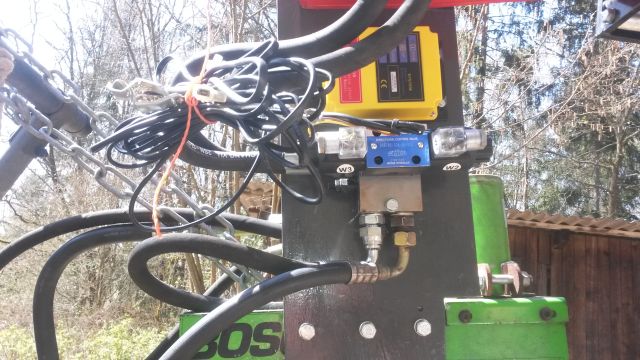

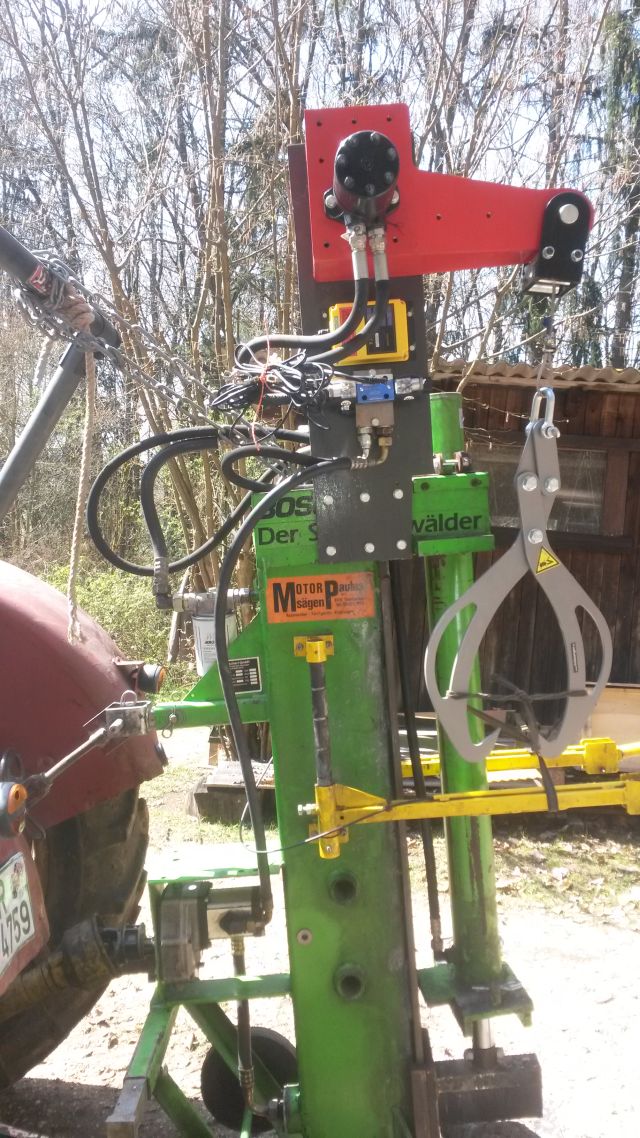

ja wir werden alle nicht jünger und aus diesem Grund gab es eine Arbeitserleichterung. Also die Seilwinde funktionierte beim ersten Probelauf echt gut, nur quält sich unser kleiner Fahr schon sehr. Der Spalter lief wie vorher und hatte auch die alte Spaltkraft. Bei dieser Anschlussvariante, wie auf den Bildern zu sehen ist, geht der Hydraulikschlauch von der Pumpe direkt in die Winde und dann weiter zum Spalter. Unser Gedanke ist, dass wir hier einen Absperrhahn einbauen, dass man entweder die Seilwinde oder nur den Spalter einzeln betreibt, damit die Hydraulikpumpe nicht gleichzeitig beide betreiben muss, denn die ist schon ganz schön heiß geworden.

Bitte um geeignetere oder bessere Vorschläge.

Danke und schönen
Sonntag

Kurt

Die Hydraulikpumpe betreibt ganz sicher nicht Spalter und Winde gleichzeitig.
Wenn die Winde nicht betätigt wird, fließt das Öl per Druckweiterführung am Windenventil bzw. Steuergerät zum bestehenden Spalterventil.
Wenn der Spalter nicht betätigt wird, fließt das Öl (mehr oder weniger) drucklos zurück in den Tank.

Wenn die Hydraulikpumpe nun heißer wird als vor dem Anbau der Winde, dann wurde da eine stark wirksame Querschnittsverengung eingefügt -
oder eines der Ventile geht nicht ganz in die Grundstellung ohne Betätigung zurück. Das müsste man aber am Windenmotor oder am Spaltkeil merken ...

A.

Servus Falke,

ja das ist es, was wir nicht verstehen. Eine Querschnittsverengung haben wir nicht verbaut, zumindest nicht wissentlich. Der Spalter drückt wie vorher und auch die Geschwindigkeit passt. Sie Seilwinde zieht auch gut und schnell.


Kurt

Wenn die Temperatur noch weit über 100 grad geht würde ich mir keine Sorgen machen. Immerhin hast du zusätzlichen Wiederstand eingebaut ohne viel mehr Öl zu zu geben. Oder hast du den Tank vergrößert.

Servus Purzelsilber,

nein, den Tank haben wir nicht vergrößert, aber wie schon beschrieben, plagt sich unser alter Fahr ganz schön und aus dem Überdruckventil des Spalters drückts das Öl schon raus. Irgendwo ist da ein Widerstand, der da nicht hingehört.

Kurt

Oh das ist schlecht, dann hast du ja keinen drucklosen Umlauf mehr . Hättest du die seilwinde vielleicht hinter den Spaltenventil klemmen müssen. Ist das Ventil für die seilwinde vielleicht nicht in Ruhestellung durchlaufend was für Singles sind da auf gedruckt.

Schulleitung ich meine schaltsymbohle. Foto währe hilfreich.

Hallo Purzelsilber,

ich werde morgen mal nachschauen und neue Fotos schießen. Der Ausdruck Singels ist gut.

Kurt

Wenn man zwei Sachen macht sorry

Leute, wieso macht ihr euch denn nicht vorher schlau, bevor ihr was zusammen schraubt und anschließt? Hydraulik ist kein Modellbau und kann auch leicht mal ins Auge gehen. Im wahrsten Sinne des Wortes. Um hier helfen zu können, müsst man erst mal wissen, was du da gekauft hast. Ist das alles Original so, dann ist ja auch Beschreibung dabei. Dann müsst man genau wissen, was du wo angeschlossen hast. Und man kann nicht einfach Winde vor, oder nach Spalterventil setzen, sondern das muss auch dafür geeignet sein. Druckweiterleitung haben z.B. Dann müsst man mal wissen,ob ob deine Winde einen hydraulischen,oder mechanischen Freilauf hat, oder ob du zum Abrollen des Seiles auch den Hydromotor laufen lässt. Die Symptome deuten auf jedenfall darauf hin, dass dein System die ganze Zeit auf Überdruck läuft.

Servus harley2001,

du hast ja recht. Dennoch haben wir schon viele Hydraulikkomponenten an unseren Gerätschaften geändert oder verbaut. Bis jetzt hatten wir Glück und alles funktionierte. Bei auftauchenden Problemen haben uns in der Vergangenheit aber auch wichtige Tipps von Forumsteilnehmern geholfen und das hoffte ich jetzt auch. Vielleicht hat ja irgendjemand die gleiche Winde und er kann uns helfen, denn für sowas ist ein Forum meines Erachtens da.

Schönen Sonntag

Kurt

So lange wie ein Überdruckventil verbaut ist kann doch nichts passieren.

Wie gesagt Kurt. Damit dir jemand helfen kann, müsstest du ein paar mehr Infos geben. Hab ja schon geschrieben was z B.

Ich vermute mal das dieses Ventil nicht für Druckweiterleitung gedacht ist.
Dazu brauchts zwingend nen Rücklauf.
In deinem Fall - wäre bei gleichzeitiger Spalter- und Windenbedienung das DBV für die Winde (links unterhalb des blauen Ventilgehäuses) nicht mehr aktiv, da bereits der Druck des Spaltzylinders im jetzigen Rücklauf herrscht.
Würde in dem Fall die Winde noch auf Block gefahren dann platzt ein Schlauch oder das Pumpengehäuse da dem Windenkreis jegliche Absicherung fehlt.

Auch die Baugröße vom Windenventil erscheint im Vergleich zu den Schläuchen etwas klein, könnte aber auch durch das Bild etwas täuschen.

Welche Ölmenge bringt die Pumpe?

Für welche Durchflußmenge ist das blaue Ventil freigegeben?

Auf welchen Druck ist das DBV vom Windenventil und das vom Spalterventil eingestellt?

Mach mal ein scharfes Bild vom blauen Ventil, da ist das Schaltzeichen drauf abgebildet.

Gruß Daniel

Purzelsilber hat geschrieben:So lange wie ein Überdruckventil verbaut ist kann doch nichts passieren.

Das ist wie mit dem Anschnallgurt,
alleine das Vorhandensein macht noch keinen Schutz,
erst die richtige Anwendung.
