Ich schätze ja eure Beiträge sehr bezüglich der Problematik, dass die Seilwinde nicht mehr stoppt

Dafür muss ich sie aber erst zum Laufen bringen Hehe :p

Ich habe ein paar Beiträge weiter oben ein Foto vom Hydraulikhebel gepostet, kann mir da jemand helfen, wie ich vorgehen muss?

Danke!

Zum Bild:
Wenn da kein Hebel für ein zweites (oder drittes) Zusatzsteuergerät ist, dann ist da eventuell auch keins verbaut!

Mach' mal ein Bild von hinten auf die Hydraulikanschlüsse.

Es ist aber auch keine Hexerei, von den Anschlüssen nach vorne das zugehörige Steuergerät zu finden und von dort das Gestänge (oder den Bowdenzug)
zum zugehörigen Hebel ...

Oder du kaufst dir so etwas: https://www.motorbooks.at/traktor/allge ... sanleitung

A.

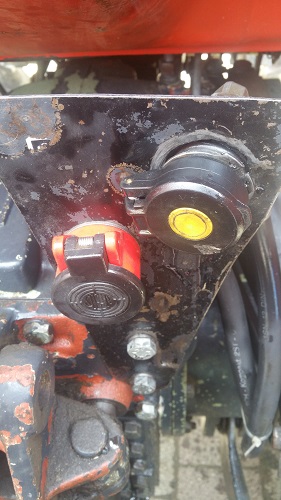

Hier mal ein Foto von den Anschlüssen

Die Anleitung aus dem Link habe ich bereits beim Kauf vom Traktor bestellt, bin aber recht enttäuscht darüber! Da steht nur der Hebel beschriftet, das wars...
Nichts zu Ölwechseln etc..

Schöne Grüße!

Hmm, das scheinen die zwei Anschlüsse des doppeltwirkenden Steuergeräts 1 zu sein. Mehr ist da nicht!?

Zur Not kann man auch diese Anschlüsse für Zufluss und Rückfluss verwenden.
Beigeseilt wird meist eh' nur bei etwas über Standgas. Da ist auch die Ölerwärmung des die allermeiste Zeit nur im Kreis gepumpten Öls nicht so schlimm ...

A.

Ja, anscheinend hat er nur ein DW Steuergerät...

Wo muss ich denn dann den Rücklauf von der Seilwinde anschließen? (beim roten Anschluss?)
Den Hebel muss ich dann auch in die entsprechende Richtung bringen, dass das Öl in der richtigen Richtung durchfließt oder?

Vielen Dank für eure Hilfe!!!

Hat sich schon geklärt, Rücklauf auf roten Anschluss und Hebel der Hydraulik rauf und funkt

Ist es eigentlich egal, ob ich zuerst die Hydraulik oder zuerst die Zapfwelle einschalte?

Lg

Bau auf jeden Fall einen drucklosen Rücklauf ein!
Zum ausprobieren der Winde ist es in Ordnung, aber nicht zu Arbeiten. Wenn das Steuergerät im Traktor raus springt, warum auch immer, hast du den gleichen Effekt wie beim Entfernen des Rücklauf Schlauches.
Sieht nach Abreisskupplungen aus, die lösen sich gerne mal. Wenn nachrüsten des Rücklauf es, dann auf jeden Fall mit Schraubkupplung.
Ich will hier keinem Angst machen, aber ist echt Gefährlich diese Kombination.

....entschuldigt, dass das jetzt etwas "umnachtet" klingt - aber die hier so oft zitierten Schraubkupplungen, wie sehen denn die aus? und auch noch interessant wäre: lassen die sich nun unter Druck kuppeln?


Grüße aus Sachsen, Jürgen

Die sehen so ähnlich aus wie die Steckkupplungen, nur mit einer Überwurfmutter bzw. Ein Aussengewinde aussen dran.
Durch das Gewinde kann man zum koppeln mehr Kraft aufbringen.
Wenn richtig Systemarchitektur ansteht, geht es aber auch nur sehr schwer bzw. man muss mit einer Zange oder Schlüssel drehen.

Gruss Reiner

3607 hat geschrieben: Schraubkupplungen, wie sehen denn die aus?

Schau hier : https://www.fk-soehnchen.de/hydraulik/l ... 0wodtFwK6g und hier Gegenstück : https://www.fk-soehnchen.de/hydraulik/l ... 0wodCVwPCQ

3607 hat geschrieben:und auch noch interessant wäre: lassen die sich nun unter Druck kuppeln?

Sobald Druck drauf ist gehen die nur mit Werkzeug wieder drauf ! Aber sonst eine feine Sache !

Hallo Fendt,


Danke für den Link.

Nun hängen an meinen zwei geflanschten Steuerblöcken ja direkt die 4 Abreißkupplungen dran. Für einen separaten drucklosen Rücklauf - vorbei an den Steuergräten - wären die Teile aber eine Alternative.

Bisher läuft bei mir alles über den Block ohne Probleme. Selbst beim Abreißen des Rücklaufes würden die Steuerzylinder der Winde bei mir ausfahren - in Ruhestellung - weil ich vom Rücklauf einen Abzweig in die Zylinderbodenkammer gelegt habe.

Grüße aus Sachsen, Jürgen

3607 hat geschrieben:Bisher läuft bei mir alles über den Block ohne Probleme.

Das geht ja auch !
Nur wird das Öl was durch den Steuerblock muss, durchgedrückt und nicht freilaufend !

3607 hat geschrieben:Selbst beim Abreißen des Rücklaufes würden die Steuerzylinder der Winde bei mir ausfahren - in Ruhestellung - weil ich vom Rücklauf einen Abzweig in die Zylinderbodenkammer gelegt habe.

Verstehe ich das richtig du hast an einer Leitung zwei verschiedene Rücklaufwege ?

@3607
Dann betätige mal die Winde auf Dauerlösen, stell das Steuergerät vom Traktor auf Neutral und nehmen dann das Dauerlösen der Winde weg.
Würde mich interessieren, ob dann die Winde in Grundstellung geht.

Gross Reiner

Ecoflight hat geschrieben:@3607
Dann betätige mal die Winde auf Dauerlösen, stell das Steuergerät vom Traktor auf Neutral und nehmen dann das Dauerlösen der Winde weg.
Würde mich interessieren, ob dann die Winde in Grundstellung geht.

Gross Reiner

...was verstehst Du unter "Grundstellung"? Dauerlösen bleibt Dauerlösen - ist bei mir egal, wir haben keinen Berg hier. Jedenfalls zieht sie bei Dauerlösen nicht und zieht auch nicht weiter weil gerade der Rücklauf der Hydraulikversorgung abgerissen ist. - übrigens könnte ich mir letzteres Szenario eventuell noch vorstellen - passiert ist es bei mir noch nicht. Aber dass jemand in meinen Traktor kriecht und mein Steuergerät auf neutral stellt.....naja....


Grüße aus Sachsen, Jürgen

108fendt hat geschrieben:

3607 hat geschrieben:
Verstehe ich das richtig du hast an einer Leitung zwei verschiedene Rücklaufwege ?

...nein, nur einen Rücklauf. Der aber hat nach dem Steuerventil noch ein T-Stück und eine Drossel und wird nochmal auf die Zylinderböden geleitet. An der Drossel wird ein geringe Staudruck eingestellt der dann nach z.B. der Funktion Ziehen den Zylinder wieder raus schiebt - ohne Feder oder irgendwas. Außerdem wird - sollte wirklich der Rücklauf beim Ziehen abreißen - der Druck im Windenhydrauliksystem beide Zylinder raus schieben weil dann mehr Öl in die Zylinder passt. Ziehen Ende! Traktor kippt nicht um...

Grüße aus Sachsen, Jürgen
