3607 hat geschrieben:...nein, nur einen Rücklauf. Der aber hat nach dem Steuerventil noch ein T-Stück und eine Drossel und wird nochmal auf die Zylinderböden geleitet. An der Drossel wird ein geringe Staudruck eingestellt der dann nach z.B. der Funktion Ziehen den Zylinder wieder raus schiebt - ohne Feder oder irgendwas. Außerdem wird - sollte wirklich der Rücklauf beim Ziehen abreißen - der Druck im Windenhydrauliksystem beide Zylinder raus schieben weil dann mehr Öl in die Zylinder passt. Ziehen Ende! Traktor kippt nicht um...

Mach mal ein Bild ! Stehe gerade auf dem Schlauch !

108fendt hat geschrieben: Stehe gerade auf dem Schlauch !

geht mir genauso

3607 Frage.:

Winde steht, kein Einzug, Bremse zu, wie stehen die Zylinder, eingefahren oder ausgefahren?

zum Einzug, muss der Zylinder da ausfahren oder einziehen?
zur Bremse, Zylinder raus oder rein?

bei mir ist es so:
Grundstellung, Winde steht, Bremse zu, alle Zylinder Drucklos, (eingefahren) durch eingebaute Feder
ziehen, Kupplungszylinder fährt aus, Kupplung greift, Bremse genau so.

nur hab ich eine Hy Pumpe an die Winde gebaut, da kann kein Schlauch abreißen oder sich irgendwie ungewollt Druck aufbauen, wo er nicht hingehört.
Magnetventil ist Stromlos offen, bei Kabelbruch oder Funkstörung lässt es den Druck automatisch auf alle Anschlüsse, (Schwimmstellung) und somit fahren alle betätigten Zylinder ein, allso Wind steht, Bremse zu

Hallo,

die Erfindung ist auch nicht von mir, hab ich mir hier irgendwo aus so einem Umbaubeitrag rausgelesen.

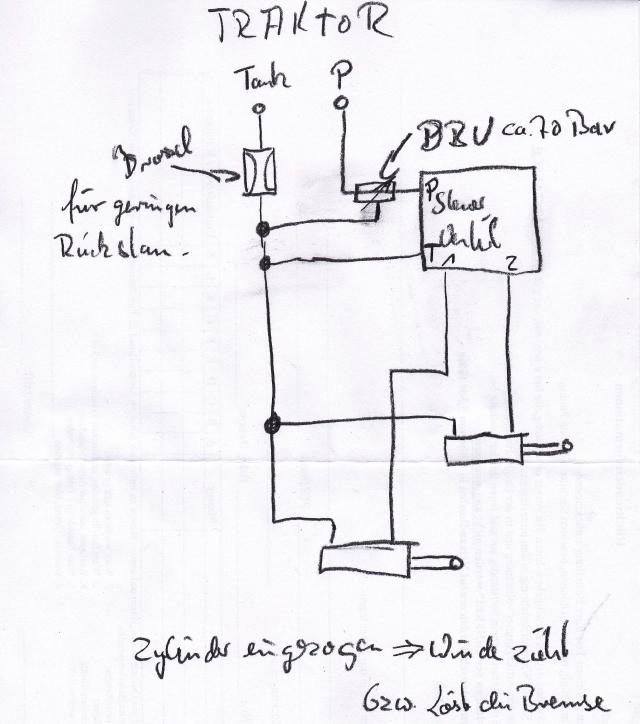

Ich hänge mal eine Freihandskizze an. Hydr. Zeichen bitte nicht so ernst nehmen, hab ich nicht so drauf und wollte keine Doktorarbeit draus machen.


Die Skizze als .jpg
Falke




Grüße aus Sachsen, Jürgen

PS.: Das Druckbegrenzugsventil ist in Wirklichkeit im Steuerventil integriert hab ich heute gesehen. Tut aber an der Problematik "Rücklauf" nischt.

Aaaaalso der drucklose Rücklauf ist montiert und ich habe schon ein bisschen mit der Winde experimentiert - gefällt mir

Danke nochmals allen für die Hilfe!!

Lg
