Da hätte ich jetzt laut Prospekt gedacht, das da ne 16er Pumpe drin ist und mit 540 U/min gerechnet wird. Den Zylinder hab ich auf 80/50 geschätzt.
Mich würde interessieren, welche Schlauchgröße da zwischen Ventil und Kolbenbodenseite eingebaut ist. Durch die relativ schlanke Kolbenstange ergibt sich während der Eilgangbenutzung eine Addition der Ölströme mit dem Äuqivalent von etwa 100 L/min.

Zur Kolbenbodenseite geht kein Schlauch, sondern ein Rohr mit 15 mm AD.
Das Ventil ist direkt am Anschluss der Kolbenstangenseite angeschraubt.

Gruß
Adi

Hallo Adi,

dankfür deine Hilfe ich habe gerade mal wieder mein Spalterprojekt aus der Schublade gezogen da mein Dopplesägenprojekt gerade ruht.
Und für diese Projekt tausche ich mich gerade mit Markus wegen der einzelnen Komponenten aus und ich war sehr begeistert von denr Geschwindigkeit derThor Farmer und wundere mich jetzt einbischen das diese Werte mit so einer kleinen Pumpe zumachen sind. Kannst du mal bitte Fotos machen vom Spalter direkt von der Verrohrung, Ventil und Zylinderabsenkung gerne perMail.

Liegt an dem schmächtigen Zylinder. Geht wenig Öl rein, dafür halt dann der höhere Druck.

@koki 624

Nun, vom Spalter gibt es sicher Tausende Bilder im Internet ...

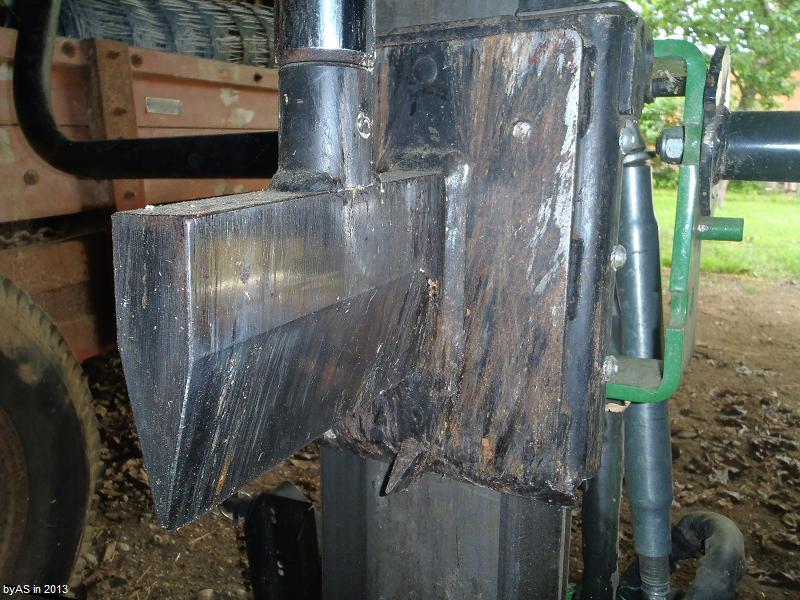

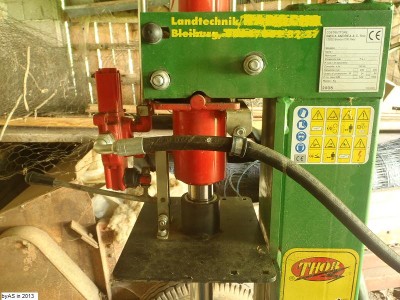

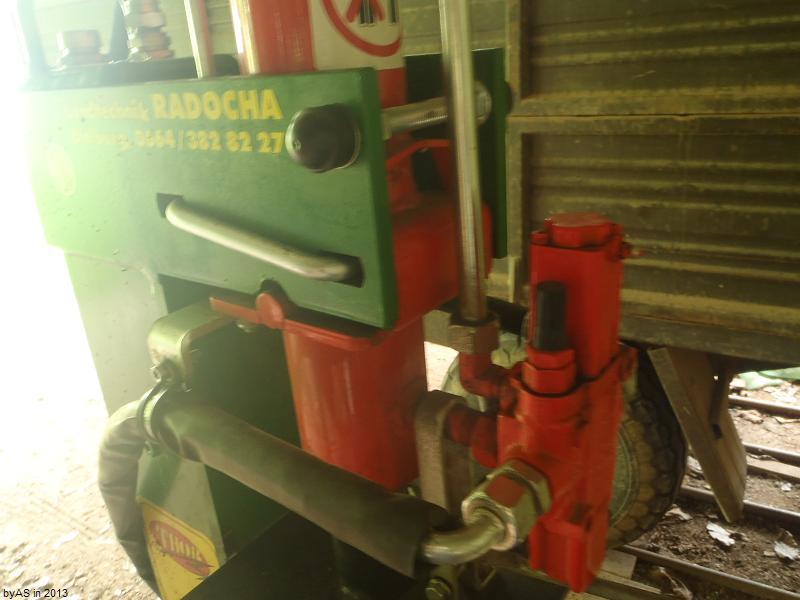

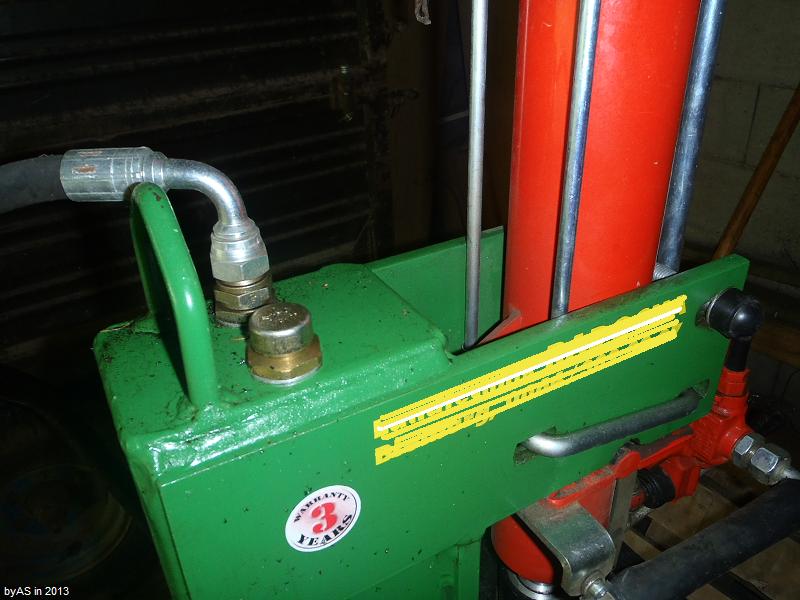

Anbei einige (schlechte) Schnappschüsse - wenn du spezielle Perspektiven brauchst, nur zu !






Gruß
Adi

Hallo Adi,

vielen Dank für die Fotos sind für meinen Bedarf genau richtig.
Weiß du welche Wandung das Vierkantrohr hat was den Träger bzw. den Tank bildet.
Ich habe gerade mit Markus gerechnet und komme (je nach Pumpe) zwischen 15,5 - 20 to und wollte dafür ein 200 x 200mm Vierkantrohr mit 10mm Wandung verarbeiten. Ich hatte die Frage hier ja schon mal gestellt ob das Vierkantrohr die Kräfte aufnehmen kann, denn ich möchte nicht so gerne einen ausliégenden Tank haben, denn das habe ich jetzt an meinem 10 to.

Das Vierkantrohr hat Außenmaße von 100 x 150 x 1580 mm.
Daran angeschweißt ist das "Flacheisen", an dem entlang der Spaltkeil fährt, mit 15 x 180 mm.

Wenn in das Vierkantrohr innen die angegebenen 20 l Öl passen sollen, dürfte die Wandung eher dünn sein ...
(wsch. ist die Füllung aber inkl. des Volumens in den Schläuchen etc. gerechnet ...)


Adi
