Hallo,
Ich möchte an meinem Schlepper den Unterlenker, die Dreipunkt Aufhängung hinten umbauen.
Für den Einsatz mit der Seilwinde benötige ich zwei doppel wirkende Hydraulikzylinder.
Gibt es vielleicht einen Umbausatz oder muss ich das selber anfertigen.
Ich habe einen NewHolland TD5010.
Für jeden Tipp bin ich dankbar.
Gruß
Lea

Lea1291 hat geschrieben:Hallo,
Ich möchte an meinem Schlepper den Unterlenker, die Dreipunkt Aufhängung hinten umbauen.
Für den Einsatz mit der Seilwinde benötige ich zwei doppel wirkende Hydraulikzylinder.
Gibt es vielleicht einen Umbausatz oder muss ich das selber anfertigen.
Ich habe einen NewHolland TD5010.
Für jeden Tipp bin ich dankbar.
Gruß
Lea

Hi Lea,

wer sich wohl hinter dem Namen verbirgt .
Ja den gibt es, er ist glaub ich von Moser und kostet unverschämt viel, die haben das Patent. Wenn Du Dir den nicht kaufst dann kannst Dir wenigstens ein paar Ideen abschauen, kopieren ist ja nicht wg. Patent. mal schauen ob ich es finde......


....ha! Habs:
http://www.moser-landtechnik.de/de/inde ... on_11.html

Gruß

Wozu brauchst du für die Seilwinde unbedingt eine doppeltwirkende Heck-Hydraulik ?
Ich denke, fast alle Holzer (die absoluten Profis 'mal ausgenommen) kommen mit der Standardhydraulik klar.

Mit den doppeltwirkenden Zylindern allein ist es ja nicht getan. Die Einbindung in das Hydrauliksystem (etwa die Stilllegung des
Standard-Regelsteuergeräts für die Hubhydraulik etc.) stell' ich mir nicht gerade einfach vor ...

Apropos : was willst du in deinen kleinen Blauen noch alles einbauen ?

Gruß
Adi

Patent
Der Russe hatte die DW-Ackerschiene am Belarus schon standartmäßig verbaut.
Und den gibt es schon über 40 Jahre....
Da hat wohl einer das Rad neu erfunden.

Eine doppeltwirkende Heckhydraulik gab es auch mal serienmäßig bei den IHC-Schleppern.
War aber irgendwie nicht so toll bei der landwirtschaflichen Nutzung (Pflügen auf dem Acker).

Ich sehe die Lösung nur als Vorteil, wenn das Schild dauerhaft montiert bleibt. Gesteuert über das separate DW-Steuergerät; die eigentliche Heckhydraulik bleibt ohne Funktion, da die Hubarme und Unterlenker einfach fehlen.

warum brauchst du für die Seilwinde das doppeltwirkend ?

Bist du Professionell unterwegs ?

aber wahrscheinlich nicht mit dem NH...

Ich bin nicht Professionell unterwegs, aber es ist wichtig einen festen Stand mit dem Schlepper
zu bekommen. Die Info habe ich von Profis erhalten.
Die Erfahrung habe ich auch schon selbst gemacht.
Bei Baumstämmen die einen größeren Durchmesser haben fehlt der druck dem Schild.
Wenn ich natürlich nur Bäume mit einer Stärke um d=20cm mache dann benötige ich so etwas nicht.
@ Badener
Der link ist sehr gut.

Danke.
Gruß
Lea

also meine Winde zieht sich selbst so weit in den Boden wie es nötig ist.

man muss halt den Hebel von der Heckhydraulik auch weit genug "runter" tun damit noch Spielraum nach unten ist.

Lea1291 hat geschrieben:Ich bin nicht Professionell unterwegs, aber es ist wichtig einen festen Stand mit dem Schlepper
zu bekommen. Die Info habe ich von Profis erhalten.
Die Erfahrung habe ich auch schon selbst gemacht.
Bei Baumstämmen die einen größeren Durchmesser haben fehlt der druck dem Schild.
Wenn ich natürlich nur Bäume mit einer Stärke um d=20cm mache dann benötige ich so etwas nicht.
@ Badener
Der link ist sehr gut.

Danke.
Gruß
Lea

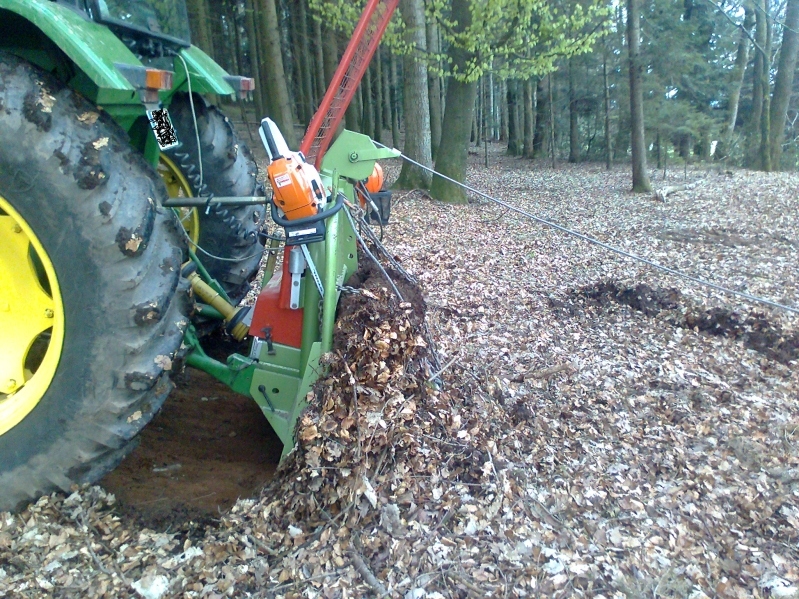

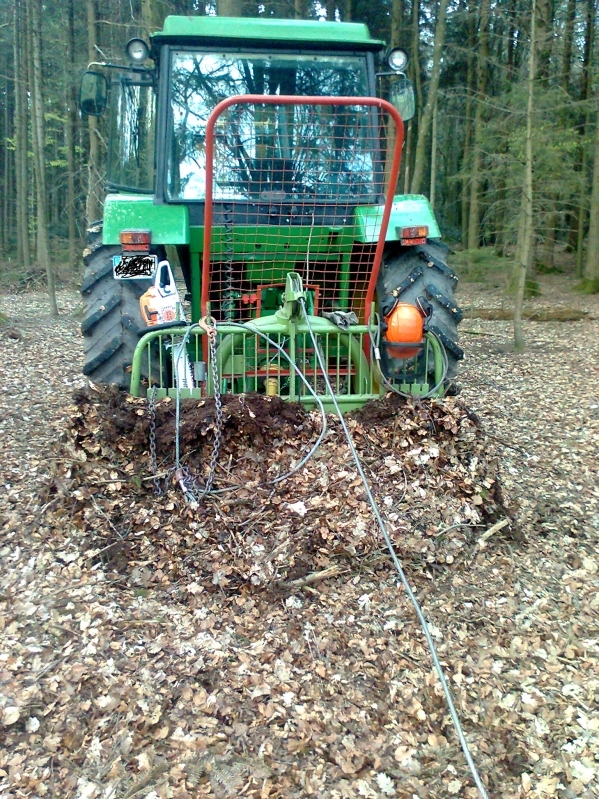

Jetzt mal ohne Witz. Wieviel willst Du rücken, welches Gelände? Hast Du überhaupt schon erfahrungen mit Winden? das Ding rechnet sich nie! Entweder Du rückst Soviel, dass Du dir eine (vllt. sogar eine Gebrauchte) Aufbauwinde kaufst, da hast Du dann ein DW Rückeschild, oder Du rückst wie jeder Andere mit einem konventionellen Rückeschild. Alternativ kannst Du dir zur besseren Anstützung auch ein Klappschild leisten. Aber das braucht der "gemeine" Privatwaldbesitzer sicher nicht. Hier noch ein Foto ohne DW- Hydraulik:

Die Winde zieht 7t und der Schlepper steht wie eine 1. Kauf dir lieber denBiastec

Ich kann nur zustimmen.

vergiss das mit de DW-Heckhydraulik... geht auch ohne.

WaldbauerSchosi hat geschrieben:Ich kann nur zustimmen.

vergiss das mit de DW-Heckhydraulik... geht auch ohne.

Dieser Meinung kann ich nur zustimmen

Hallo,
würde ich auch zustimmen!

Wenn das Ding ein Problem hat mit der Standfestigkeit liegt es nicht unbedingt an der DW Hydr.

Da der Schlepper halt mit seiner Bauweise nicht sehr viel Eigengewicht hat wird es wohl schon viel damit zu tun haben da hilft auch nix mit drücken.
Sollte bei Euch der Boden so hart (felsig oder so sein) sein dass die Winde sich nicht eingräbt dann ist das wohl schlecht. Üblicher Weise hilft es die Winde ein weniger weiter nach hinten zu stellen, dann gräbt das Schild sich besser ein, auch bei durchgefrorenem Boden.

Übrigens nicht jeder kleine Holzer hat nur 20cm Dinger am Haken, als Kleinwaldbesitzer muss man die Dinger nehmen wie sie kommen.

Gruß

Ich hab' als Kleinwaldbauer auch schon Stammabschnitte mit 60 cm MDM mit einer 3 t bzw. 4 t Winde in steilem Gelände beigeseilt -
am (Wider-)Stand der Winde hat es dabei nicht gemangelt.

Ich versuch' das meist so zu erklären :
Ein Traktor kann bei besten Bedingungen (also bei einem hohen Reibungskoeffizient wie auf trockenem Asphalt) knapp sein Eigengewicht
an Schub oder Zug aufbringen. Auf gewöhnlichem Waldboden dürfte es etwa die Hälfte sein. Senkt man die Winde ab und schiebt mit dem
Traktor nach hinten, wird die Winde schon nach wenigen Zenti- oder Dezimetern mehr Widerstand aufweisen als der Traktor schieben kann.
Ich wette, dass auch zwei oder drei Traktoren von der PS- und Gewichtsklasse, wie der vor der Winde, es nicht schaffen die Winde in Längs-
richtung vom Fleck zu bekommen. Die 'Widerstandskraft' einer halbwegs gut 'eingegrabenen' Winde gegen horizontales Verschieben muss also
gewiss ein Mehrfaches des Traktorgewichts betragen. Wenn jetzt durch eine doppeltwirkende Heckhydraulik zusätzlich in etwa das halbe Traktor-
gewicht vertikal auf die Winde wirkt, wird das diesen 'Widerstand' nicht allzu sehr erhöhen.

Einen echten Vorteil bringt eine doppeltwirkende Heckhydraulik wahrscheinlich nur bei schwierigen Verhältnissen wie hartgefrorenen oder losen
schotterigen Böden ...

meint
Adi

Vorsicht! Wenn die Winde schmaler ist wie dein Schlepper verlierst du enorm an Standfestigeit bei dw hkh. Bringt wirklich nur was bei extrem harten Untergruenden und beiseilen im Hang von oben. Den Umbau kannst du dir sparen und was sinnvolleres dafuer kaufen.
