Umlenkrolle

von **abu_Moritz** » Do Feb 03, 2011 21:44

Merlin82 hat geschrieben:Die Rolle hat innen keinerlei vernünftige Lagerung. Sprich die Rolle an sich läuft auf dem Bolzen.

Zum Fahrzeuge Rausziehen (wofür sie gedacht ist) oder Bäume kurz ablenken mag sie gehen. Jedoch wenn längere Seilwege nötig werden wird sie schnell an ihre Grenzen kommen.

Die verwendeten Materialien sind an sich sehr weich.

deswegen ist ja auch der Schmiernippel verbaut, die Rotationsgeschwindigkeit ist ja nicht hoch,
die Rolle auf Kugellager umbauen ist sicher auch nicht schwer?

von **Koksi** » Fr Feb 04, 2011 6:15

Herbylix hat geschrieben:Schön und gut, wenn ihr extrastarke Umlenkrollen kauft, die so viel aushalten, wie schauts aber mit den Anschlagmitteln aus

Mit meiner 3,5t Winde habe ich das Problem ja zum Glück nicht :-)

Grube hat z.B. einen Baumschonergurt bis 16t http://www.grube-shop.at/de/Umlenkrollen/Befestigungsgurt-zur-Verankerung-der-Umlenkrolle-SRL-F16
lg Thomas

von **jeepb1** » Fr Feb 04, 2011 14:12

Hey Leute

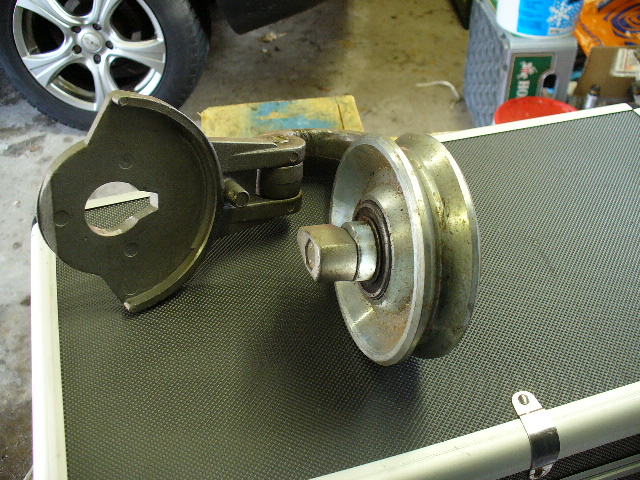

Also ich hab eine Umlenkrolle zum Klappen ist vorallem für Kunststoffseile geeignet
Ist eine 40kn Rolle und in den Papieren steht Rechnerische Bruchkraft 13 to.

: Umlenkrolle; P1040221.JPG (172.25 KiB) 1896-mal betrachtet

.

: P1040222.JPG (169.03 KiB) 1896-mal betrachtet

nt]
.

Gruss Achim

von **Elsaer** » Sa Mai 07, 2011 19:30

Hallo,
mal ne Anfängerfrage:

kann ich so eine Seilrolle (bei entsprechender Auslegung auf die Zugkraft) für die Zugkraftverdopplung benutzen oder ist hier der Durchmesser zu klein und das Seil nimmt schaden?
Praktisch fänd ichs, weil ich nur noch die Kette einhängen muss und weil sie günstig sind.

von **petrovic** » Sa Mai 07, 2011 20:13

Grundsätzlich sagt man das eine Rolle min das 10 fache vom Seildurchmesser haben soll also 10mm Seil 100mm Durchmesser 12mm Seil 120mm Durchmesser.

Ich habe die Rolle ist für 8t Winden geeignet und war bei Lamm gar nicht mal so teuer.

von **Michael33** » So Mai 08, 2011 7:54

@ Elsaerq : Für kleinere Umlenkarbeiten könnte man sie im Notfall missbrauchen, aber für die doppelte Zugkraft (180°) wirst du eine brauchen wie mein Vorredner erklärt hat.

Gruß Michael

Website · von **Falke** » So Mai 08, 2011 8:01

@Elsaer
Der gezeigte Seilgleitbügel mit Rolle ist nur für ganz leichte Umlenkungen im stumpfen Winkel geeignet.
Der für das Seil wirksame Umlenkradius ist ja noch einiges kleiner als der Außendurchmesser der kleinen Rolle.
Faktor 10 zw. Seildurchmesser und Rollendurchmesser würde ich als absolutes Minimum ansehen.
Ich habe bei einem 9 mm Seil eine Rolle mit 160 mm Durchmesser.

@jeepb1
Die "rechnerische Bruchkraft 13 to." würde ich nicht ausreizen wollen ...
Betreibst du die Rolle an einer 2 t Winde ?

Gruß
Adi

von **Elsaer** » So Mai 08, 2011 9:47

Hallo,
danke für die Antworten.
Meine Winde, die ich gerade aufbaue, hat 1t Direktzug. Da ich gerade das Stahlseil zusammensuche, werde ich halt eine solche Seilrolle mit aufziehen, aber nur für stumpfe Winkel verwenden. Der Rollendurchmesser ist leider nicht angegeben, bei mir liegt der dann aber mindestens bei 50 bzw. 60mm

@petrovic:
Ich hab den Grube-Katalog gerade vor mir liegen und liebäugle mit der Umlenkrolle 44-088 (bzw. 089).
Nachdem ich jetzt bei http://www.lamm-seile.de mal nachgesehen habe, scheinen die Umlenkrollen überall sehr ähnlich zu sein :wink:

Also "echte" Umlenkrolle wollte ich auch so eine nehmen.

von **Elsaer** » Mo Mai 09, 2011 14:46

Hallo,
um noch einmal auf mein zu konfektionierendes Windenseil zurück zu kommen:

Was würdet ihr "einbauen"? (Da ich davon ausgehe, dass die Seilrolle und die Gleiter vor dem Zusammenpressen der Seilenden aufgefädelt werden müssen, bzw. vom Ende her beim ersten Aufwickeln aufgesteckt werden)

Stahlseil plus
- Sicherheitshaken (nicht die Federsicherung, sondern ein Klapphaken, der unter Last schließt)
- eine Seilrolle (siehe Beitrag weiter oben)
- wieviele Seilgleitbügel/Kettengleiter?

Die Winde hat eine Direktzugkraft von 1t. Daher hätte ich mal 2 Seilgleiter (zum Einhängen einer Kette) montiert.

von **yoggibear** » Mo Mai 09, 2011 19:11

Die Seilgleitbügel und die Rolle kannst Du auch nachher noch leicht am eingebauten Seil hinzufügen, indem du die Schraube löst und wieder zuschraubst.

von **Elsaer** » Di Mai 10, 2011 6:33

Hi Yoggi,
Ok, ein Problem gelöst :wink:

Was hast du alles auf dem Seilwindenseil drauf?
Ich wollte neben der einen Seilrolle eben noch 2 Bügel drauf machen, in der Hoffnung, das entspricht dann einigermaßen einem praktischen Arbeiten.

Website · von **Falke** » Di Mai 10, 2011 8:00

€Elsaer
Dann fang' mal an, praktisch zu arbeiten ! Da siehst du am besten, was du brauchst ...
Dünne Stangen kann man mehrere mit einer Chockerkette (oder dem Seil) umfassen,
und mehr als zwei oder drei dickere Hölzer wird deine 1 t Winde eh' nicht 'derpacken'.

meint
Adi

von **Elsaer** » Di Mai 10, 2011 9:32

Hi Adi,

ich arbeite dran :wink:

von **yoggibear** » Di Mai 10, 2011 21:43

Habe eine Seilrolle und 4 Seilgleiter auf meinem Seil. Meine Seilwinde ist jedoch eine 4,5 t Tajfun. Die Seilrolle ist wunderbar, um die Ziehrichtung im stumpfen Winkel etwas abzuändern.
Bei deiner 1t wirst Du meiner Meinung nach nicht mehr wie 2 Seilgleiter benötigen.

Bedenken würde ich auch,dass das Seil immer schwerer zu schleppen wird, je mehr du draufbaust. Also fang erst mal mit wenig an. Draufbauen kannst Du problemlos bei Bedarf immer noch.
