Servus.

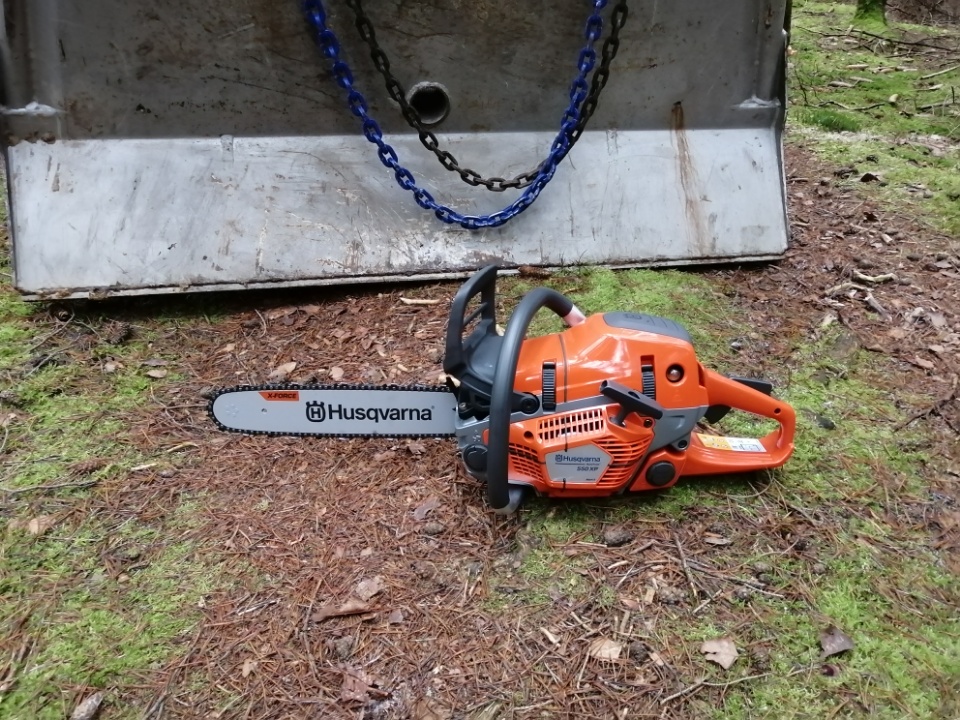

War heute beim freundlichen und habe nach dem Abgang meiner Husqvarna 545 in eine 550XP investiert.
War heute damit schon im Wald und musste die natürlich noch testen. Mein lieber Scholli , die geht schon gut. Ich glaube die wird mir noch Freude machen.

Gruß Role

Servus,

mich würde die 540 iXP Akkusäge von Husqvarna ein wenig reizen, gäbe von der SVLFG auch ab Februar einen Zuschuss von bis zu 30%. Jetzt brauche ich aber hierfür einen weiteren Akku, der vom Hochentaster ist nur bedingt dafür geeignet. Heist letztendlich für mich trotz des Zuschusses 500,00 € drauflegen, mir ist es dass ganze nicht Wert.

Gruß

Ecoboost

Habe gestern Nachmittag mein verspätetes Weihnachtsgeschenk abgeholt.

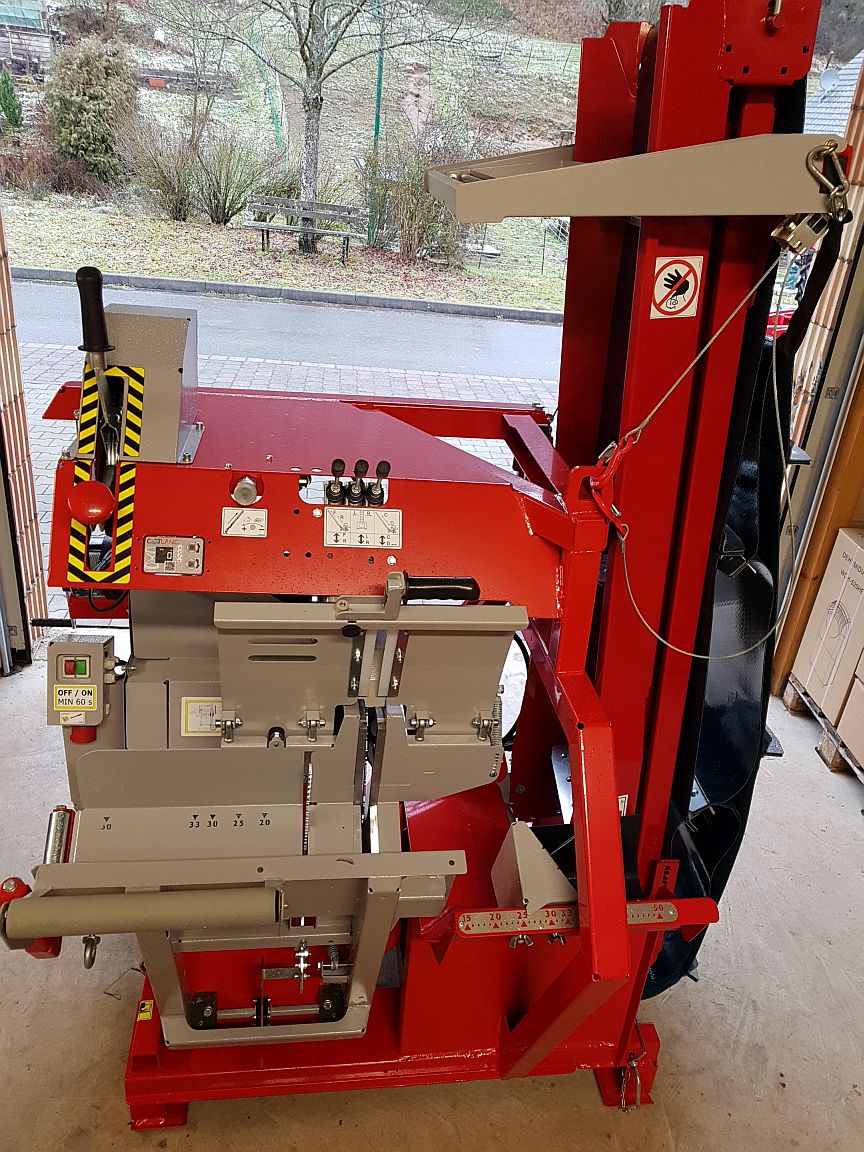

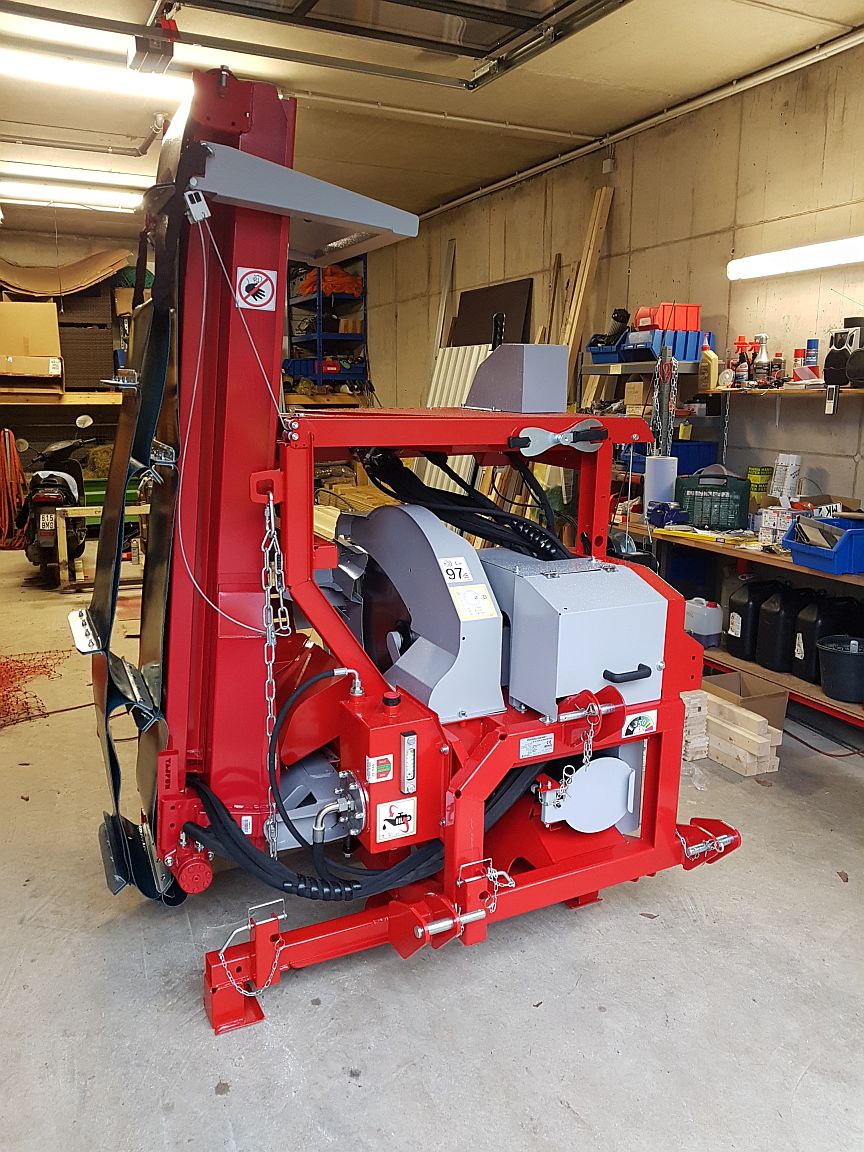

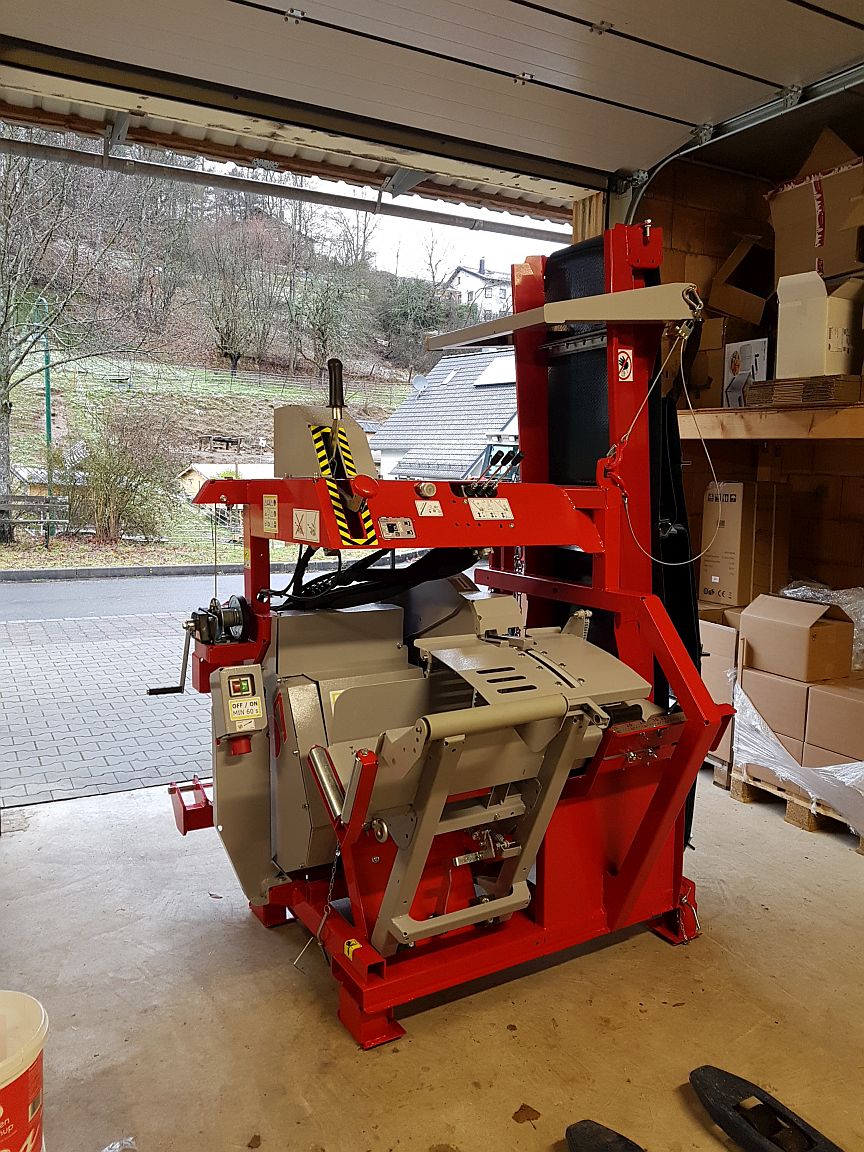

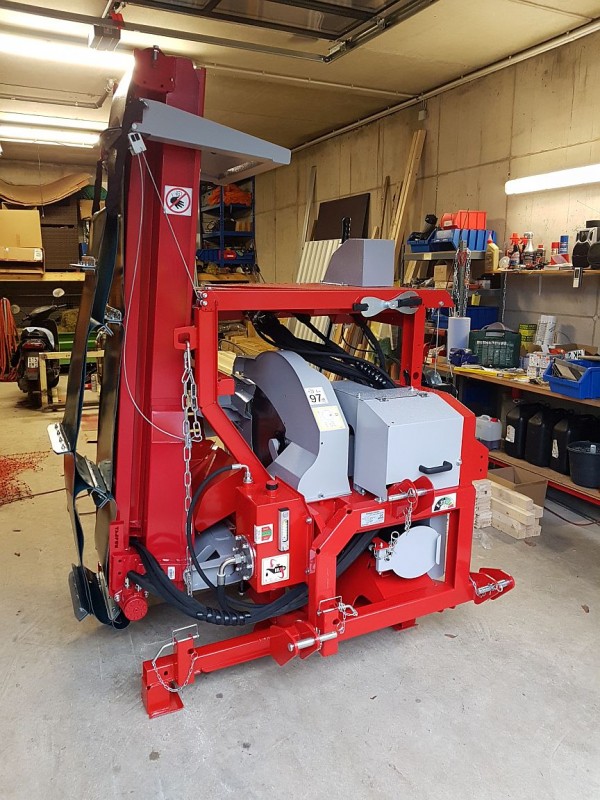

Eine Lancman SAF 707 mit Zapfwellen- und Elektroantrieb.
Mit hydraulisch schwenkbarem und in der (Band)Geschwindigkeit einstellbares 43cm breites Förderband mit Vorwärts- und Rückwärtslauf.

Aufgrund andauerndem Schneeregen/Regen war leider heute nur ein Trockenlauftest in der Garage möglich. > Läuft angenehm leise auf Strom, im Vergleich zu meiner vorherigen Scheifele.

Gruß

Fadenfisch

Glückwusch zur neuen Säge.
schöne Maschine, damit macht das Arbeiten
sicher mehr Spaß.
Euch allen einen guten Rutsch
ins 2021,
Fred

schöne Säge.
Kannst Du die wippe nur per Hand betätigen oder geht das auch Hydraulisch?

210ponys hat geschrieben:schöne Säge.
Kannst Du die wippe nur per Hand betätigen oder geht das auch Hydraulisch?

Das weißt du doch sicher schon, dass es nicht die SAF-X-CUT 707 Automatic ist



Glückwunsch und viel Spaß dem Besitzer !

@210ponys

Das war der Kompromis den ich eingehen musste.
Sie hat keine hydraulische Wippe.
Aber ich denke, das lässt sich nach der Garantiezeit in Eigenbau anfertigen
Dafür aber die leichtgängiste Wippe die ich unter allen Sägen die ich mir angesehen habe, und das waren einige.

Fast wäre es eine Solomat geworden, aber ich hätte aufgrund der Geländeverhaltnisse Probleme mit dem automatischem nachrutschen vom Holz gehabt und mich damit nur rum geärgert.
Scheifele war auch noch ganz vorne mit dabei, aber zum einem sind die zu bl..d, abgesprochene Termine mit (angeblich) vorhandenen Vorführmaschinen einzuhalten, noch haben sie die Option schwenkbares Förderband und Elektroantrieb mit Zapfwelle kombiniert.

@ Fadenfisch
ich bin mir sicher Du hast schon einen Plan gemacht zum nachrüsten der Hydraulischen Wippe auf jeden fall ein schönes Teil.

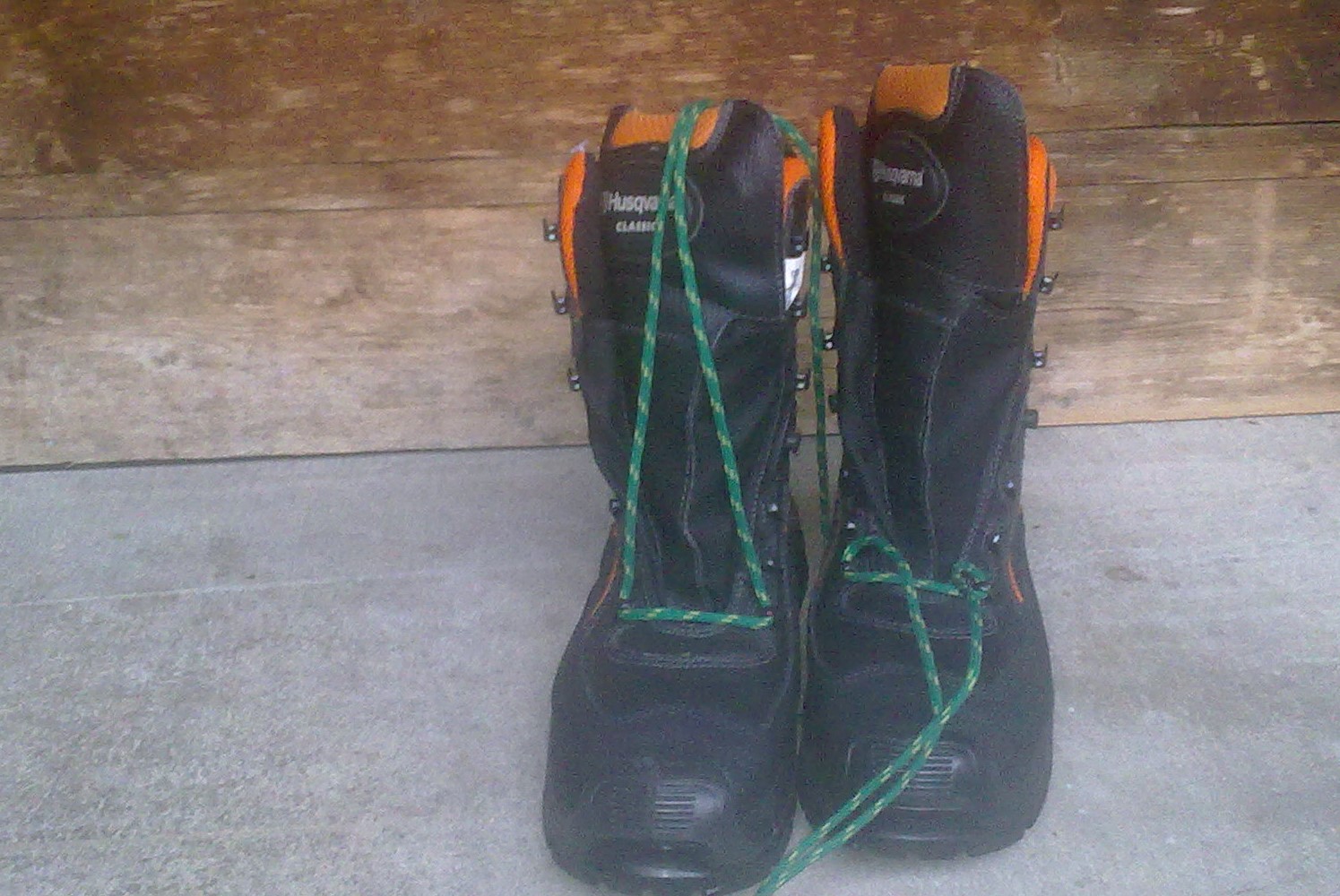

Hab auch investiert, sind ein Paar Schnittschutzschuhe geworden.
Gruß
Martin

Fadenfisch hat geschrieben:@210ponys

Das war der Kompromis den ich eingehen musste.
Sie hat keine hydraulische Wippe.
Aber ich denke, das lässt sich nach der Garantiezeit in Eigenbau anfertigen

das geht ganz einfach. Ich rüste gerade eine "normale Wippsäge" um auf Automatik-Betrieb. Die Steuerung geht mit einem Arduino Uno total easy zu programmieren, ich habe das an 3 Abenden hingetippelt, mit Not-Aus, Transportstellung, Automatik und Manuellem Betrieb. Warte jetzt aufs LCD bis das kommt, dann wird das noch mit eingebunden und kann den Maschinenstatus etc. anzeigen. Wenns fertig ist stell Ichs im Eigenbau ein.

Dann aber bitte mit dem Quellcode für den Arduino Microcontroler - weil so total easy ist das für einen Laien auch wieder nicht ...

A.

Falke hat geschrieben:Dann aber bitte mit dem Quellcode für den Arduino Microcontroler - weil so total easy ist das für einen Laien auch wieder nicht ...

A.

// constants won't change, set pin numbers:
const int emergencyPin = 2;​​// emergency-stop pin
const int selectPin = 3;​​​// select pin
const int manuelPin = 4;​​// manuel action pin
const int woodPin = 5;​​​// wood detected pin
const int openPin = 6;​​​// channel open pin
const int closedPin = 7;​​​// channel closed pin
const int transportPin = 8;​​// channel transport position pin

const int move_Pin = 9;​​// start channel engine pin
const int move_backPin = 10;​​// rewind channel pin

// the variables:
int emergency;​​​​// emergency switch
int select;​​​​// mode switch automatic-manual
int manuel;​​​​// manuel cut
int transport;​​​​// transport
int w_wood;​​​​// wood inserted
int w_open;​​​​// channel open
int w_closed;​​​​// channel closed

int action;​​​​// action state

void setup() {
// initialize the serial monitor
Serial.begin(9600);

// define in and output - pins:

pinMode(emergencyPin, INPUT);
pinMode(selectPin, INPUT);
pinMode(manuelPin, INPUT);
pinMode(woodPin, INPUT);
pinMode(openPin, INPUT);
pinMode(closedPin, INPUT);
pinMode(transportPin, INPUT);

pinMode(move_Pin, OUTPUT);
pinMode(move_backPin, OUTPUT);

}

void loop() {

emergency = digitalRead(emergencyPin);​// emergency button
if (emergency == HIGH){
action= 4;​​​​// emergency opening
}
Serial.print("emergency state at beginning of loop=");
Serial.println(emergency);
delay(500);

select = digitalRead(selectPin);​// mode switch
Serial.print("select_read=");
Serial.print(select);

manuel = digitalRead(manuelPin);​// manual button pushed
Serial.print(" manuel_read=");
Serial.print(manuel);

w_wood = digitalRead(woodPin);​// wood inserted
Serial.print(" w_wood read=");
Serial.print(w_wood);

w_open = digitalRead(openPin);​//channel open
Serial.print(" w_open_read=");
Serial.print(w_open);
if (w_open == HIGH){
if (emergency == LOW){
action = 0;
Serial.print(" opened -ready ");
}
else {
action = 5;
Serial.print(" opened but emergency button pressed");
}
}

w_closed = digitalRead(closedPin);​// channel closed
Serial.print(" w_closed_read=");
Serial.print(w_closed);

transport = digitalRead(transportPin);​// transport position
Serial.print(" transport=");
Serial.print(transport);

Serial.println("end of reading the pins");
delay(500);

// now work with the stored informations
if ( w_wood == HIGH && // wood detected
w_open == HIGH && // channel open
select == HIGH &&
action == 0) {​​​//automatic -start process

action = 1;
Serial.print("automatic action =");
Serial.println(action);
}
if ( manuel == HIGH) {​​​//manuel cut -start process
action = 2;
Serial.print("manuel =");
Serial.println(action);
delay(500);
}
if ( w_closed == HIGH) {​​// channel closed -return
action = 3;
Serial.print("closed =");
Serial.println(action);
delay(500);
}
if ( transport == HIGH &&
manuel == HIGH &&
action = 3) {​​​// channel closed + transport switch pressed
action = 6;
Serial.print("closed + transport switch pressed =");
Serial.println(action);
delay(500);
}


// action ausführen

Serial.println(" *****switch bereich ******");

switch (action){
case 0:
digitalWrite(move_Pin, LOW);
digitalWrite(move_backPin,LOW);
Serial.println("channel ready - waiting - state 0");
break;
case 1:
digitalWrite(move_Pin, HIGH);
digitalWrite(move_backPin,LOW);
Serial.println("cut in process -automatic mode - state 1");
break;
case 2:
digitalWrite(move_Pin, HIGH);
digitalWrite(move_backPin,LOW);
Serial.println("cut in process - manuel - state 2");
break;
case 3:
digitalWrite(move_Pin, HIGH);
digitalWrite(move_backPin,HIGH);
Serial.println("open the channel - state 3");
break;
case 4:
digitalWrite(move_Pin, HIGH);
digitalWrite(move_backPin,HIGH);
Serial.println("emergency opening - state 4");
break;
case 5:
digitalWrite(move_Pin, LOW);
digitalWrite(move_backPin,LOW);
Serial.println("opend but emergency button still pressed - state 5");
break;
case 6:
digitalWrite(move_Pin, LOW);
digitalWrite(move_backPin,LOW);
Serial.println("closed and transport switch activated - state 6");
break;
default:
digitalWrite(move_Pin, LOW);
digitalWrite(move_backPin,LOW);
Serial.println(" undefined state -default");
break;
}
Serial.println(" ********** new loop ************" );
delay(1000);
}

Bitteschön Adi,

Den Wunsch erfüll ich Dir doch glatt noch dieses Jahr...
Das LCD ist halt noch nicht drin - aber da wart ich noch drauf.
Code läuft, Relais werden fehlerfrei angesteuert. Ist allerdings noch nicht gecleant...
Guten Rutsch.

Wie hast du den Not-Aus realisiert? Hat der Arduino dafür Eingänge?

Westi hat geschrieben:Wie hast du den Not-Aus realisiert? Hat der Arduino dafür Eingänge?

Ist ein normaler Not-Aus -mit Verriegelung der geht auf PIN 2.

Nur zur Info:
Ein Not-Aus muss zweikanalig mit entsprechenden Eingängen bzw. Relais realisiert werden.
