Hi,
ich überlege mir schon die ganze Zeit meinen Sägespalter über ein Antriebsaggregat zu betreiben damit mein
Schlepper nicht unnötig Stunden bekommt.
Ich habe jetzt schon im Netz bissle geschaut und eigentlich nur eins von BGU und eins von Tajfun gefunden.
Im Prinzip sind die ja ziemlich einfach aufgebaut.
Das von BGU wird über Riemen untersetzt und das von Tajfun hat ein Getriebe davor.
So wie ich das gelesen habe hat da keins davon eine Nachregelfunktion drin.
Also ziemlich einfach aufgebaut.
Da diese Dinger relativ teuer sind ca. 2000.- hab ich mir überlegt eins selber zu bauen.
Das dürfte doch relativ einfach gehen.
Hab mich für die BGU Variante entschieden. Da ein Getriebe für ein 11 kW Motor ziemlich teuer ist.
Was meint ihr dazu?
Aktuelle Zeit: So Nov 16, 2025 10:33
Antriebsaggregat
Moderator: Falke
55 Beiträge
• Seite 1 von 4 • 1, 2, 3, 4
Antriebsaggregat
von Fabian3130LS » Mi Jun 13, 2012 8:17
- Dateianhänge
-
- b939bbf069.jpg (5.74 KiB) 7330-mal betrachtet
-
- Elektroaggregat_RCA.jpg (319.3 KiB) 7330-mal betrachtet
- Fabian3130LS
- Beiträge: 517
- Registriert: Do Dez 13, 2007 14:06
- Wohnort: Besigheim
Re: Antriebsaggregat
von Flozi » Mi Jun 13, 2012 12:13
Hy
Ich habe mir auch schon mal Gedanken wegen so einem Aggregat gemacht, dachte aber eher daran ein Autogetriebe anzuflanschen.
Habe mal vor längerer Zeit schon gegoogelt, und ich meine mich daran zu erinnern das ein Kadett C (war halt meine Jugendzeit) irgendwas um die Übersetzung 1:3,5 hat im ersten Gang dann würden bei einem Elektromotor mit 1440 Umdrehungen etwa 410 U/min rauskommen und zur Not kann man ja noch in den 2ten schalten.
Habe aber nie weiter danach geschaut war halt nur eine Idee aber vielleicht hilfts Dir weiter
PS. Habe im Forum schon mal einen Eigenbau mit Riemen gesehen aber wo suchen? bei den Forstarbeiten Thread
Ich habe mir auch schon mal Gedanken wegen so einem Aggregat gemacht, dachte aber eher daran ein Autogetriebe anzuflanschen.
Habe mal vor längerer Zeit schon gegoogelt, und ich meine mich daran zu erinnern das ein Kadett C (war halt meine Jugendzeit) irgendwas um die Übersetzung 1:3,5 hat im ersten Gang dann würden bei einem Elektromotor mit 1440 Umdrehungen etwa 410 U/min rauskommen und zur Not kann man ja noch in den 2ten schalten.
Habe aber nie weiter danach geschaut war halt nur eine Idee aber vielleicht hilfts Dir weiter
PS. Habe im Forum schon mal einen Eigenbau mit Riemen gesehen aber wo suchen? bei den Forstarbeiten Thread
Viele Grüße Flozi
-
Flozi - Beiträge: 971
- Registriert: Sa Apr 12, 2008 23:52
- Wohnort: Schwaben
Re: Antriebsaggregat
von Fabian3130LS » Mi Jun 13, 2012 13:53
Ja so gehts mir auch. Hab auch schon mal davon hier gelesen aber finde es nicht mehr.
Dachte mir das so ähnlich wie du.
Motor macht ca. 1450 U/min
Die Riemenscheibe am Motor hat einen Umfang von 282 und die Riemenscheibe an der Zapfwelle hat einen Umfang von 989.
Ergibt ca. 3,5 also eine Drehzahl von 414 U/min. Eigentlich genau richtig für meinen SSA.
Von den Kosten her ist es bis jetzt auch noch ziemlich überschaubar.
Motor und Kleinteile ca. 500.- + Stahl fürs Gestell.
Mal schauen vielleicht hat ja noch jemand paar Tips für mich.
Dachte mir das so ähnlich wie du.
Motor macht ca. 1450 U/min
Die Riemenscheibe am Motor hat einen Umfang von 282 und die Riemenscheibe an der Zapfwelle hat einen Umfang von 989.
Ergibt ca. 3,5 also eine Drehzahl von 414 U/min. Eigentlich genau richtig für meinen SSA.
Von den Kosten her ist es bis jetzt auch noch ziemlich überschaubar.
Motor und Kleinteile ca. 500.- + Stahl fürs Gestell.
Mal schauen vielleicht hat ja noch jemand paar Tips für mich.
- Fabian3130LS
- Beiträge: 517
- Registriert: Do Dez 13, 2007 14:06
- Wohnort: Besigheim
Re: Antriebsaggregat
von KarlGustav » Do Jun 14, 2012 8:38
Solche Ideen haben schon etwas. Find ich gut.
Falls es aber mit der Umsetzung zu hakelig wird, wäre vielleicht überlegenswert einen ollen Trecker bei dem quasi nicht viel mehr als die Zapfwelle funktionieren muss, zu ergattern. Sowas gibts bestimmt auch für ein paar Hunderter.
Falls es aber mit der Umsetzung zu hakelig wird, wäre vielleicht überlegenswert einen ollen Trecker bei dem quasi nicht viel mehr als die Zapfwelle funktionieren muss, zu ergattern. Sowas gibts bestimmt auch für ein paar Hunderter.
Karl
- KarlGustav
- Beiträge: 3355
- Registriert: So Jan 30, 2005 13:03
Re: Antriebsaggregat
von Fabian3130LS » Do Jun 14, 2012 10:45
KarlGustav hat geschrieben:Solche Ideen haben schon etwas. Find ich gut.
Falls es aber mit der Umsetzung zu hakelig wird, wäre vielleicht überlegenswert einen ollen Trecker bei dem quasi nicht viel mehr als die Zapfwelle funktionieren muss, zu ergattern. Sowas gibts bestimmt auch für ein paar Hunderter.
Ja das war auch meine Idee. Bin aber noch nicht fündig geworden.
Würde einen 1000.- fürn Schlepper wo Motor und Getriebe funktioniert bezahlen.
Findet man aber fast nichts.
Deshalb die neue Idee mit dem Aggregat.
- Fabian3130LS
- Beiträge: 517
- Registriert: Do Dez 13, 2007 14:06
- Wohnort: Besigheim
Re: Antriebsaggregat
von walle.o » Do Jun 14, 2012 14:00
Hallo Freunde der Brennholzaufbereitung.
Ich habe mir genau die gleichen Gedanken gemacht und alle Überlegungen, ein Getriebe betreffend, verworfen. Den E-Motor habe ich und den braucht es sowieso, denn Dieselbetrieben ist viel zu teuer bei den Betriebskosten. Die Alternative, die ich einsetze, ist eine zweite Hydropumpe die an den Motor u den Spalter angepasst ist. Solche Pumpen gibt es für 100 bis 200 Euro. Zwei Schläuche, 2 Tstücke und 2 Rückschlagventiele und fertig ist der bivalente Antrieb. Ich habe meinen Motor (ist mir zugelaufen) etwas kleiner gewählt
, 7,5 KW Nennleistung, und die Pumpe für die max. Spaltgeschwindigkeit ausgewählt. Dadurch geht die Spaltkraft von max. 30 tonnen auf 20 tonnen zurück. Wenn das dann mal nicht reicht wird der Schlepper, der den Spalter sonst nur hin u her fährt, kurz gestartet u dei 30 tonnen liegen sofort an.
Viele Grüße aus der Eifel
Walter
Ich habe mir genau die gleichen Gedanken gemacht und alle Überlegungen, ein Getriebe betreffend, verworfen. Den E-Motor habe ich und den braucht es sowieso, denn Dieselbetrieben ist viel zu teuer bei den Betriebskosten. Die Alternative, die ich einsetze, ist eine zweite Hydropumpe die an den Motor u den Spalter angepasst ist. Solche Pumpen gibt es für 100 bis 200 Euro. Zwei Schläuche, 2 Tstücke und 2 Rückschlagventiele und fertig ist der bivalente Antrieb. Ich habe meinen Motor (ist mir zugelaufen) etwas kleiner gewählt
, 7,5 KW Nennleistung, und die Pumpe für die max. Spaltgeschwindigkeit ausgewählt. Dadurch geht die Spaltkraft von max. 30 tonnen auf 20 tonnen zurück. Wenn das dann mal nicht reicht wird der Schlepper, der den Spalter sonst nur hin u her fährt, kurz gestartet u dei 30 tonnen liegen sofort an.Viele Grüße aus der Eifel
Walter
Ball flach halten und hoch gewinnen
- walle.o
- Beiträge: 26
- Registriert: Fr Jul 27, 2007 10:56
- Wohnort: bonn
Re: Antriebsaggregat
von Hakki Pilke » Do Jun 14, 2012 17:12
Hallo..
Habe auch Ewigkeiten gesucht nach einen Elektroantrieb.
Dann irgendwann war die Zeit und Muse da und wir haben einen selber gebaut.
Motor mit 9Kw und 1450U/min winkelgetriebe dazwischen und per zahnriemensatz runterreduziert auf 480U/min.
Läuft tadellos besser und kostengünstiger als ein Schlepper
Habe auch Ewigkeiten gesucht nach einen Elektroantrieb.
Dann irgendwann war die Zeit und Muse da und wir haben einen selber gebaut.
Motor mit 9Kw und 1450U/min winkelgetriebe dazwischen und per zahnriemensatz runterreduziert auf 480U/min.
Läuft tadellos besser und kostengünstiger als ein Schlepper
- Hakki Pilke
- Beiträge: 41
- Registriert: Mi Jan 26, 2011 10:08
Re: Antriebsaggregat
von Frankenwälder » Fr Jun 15, 2012 8:47

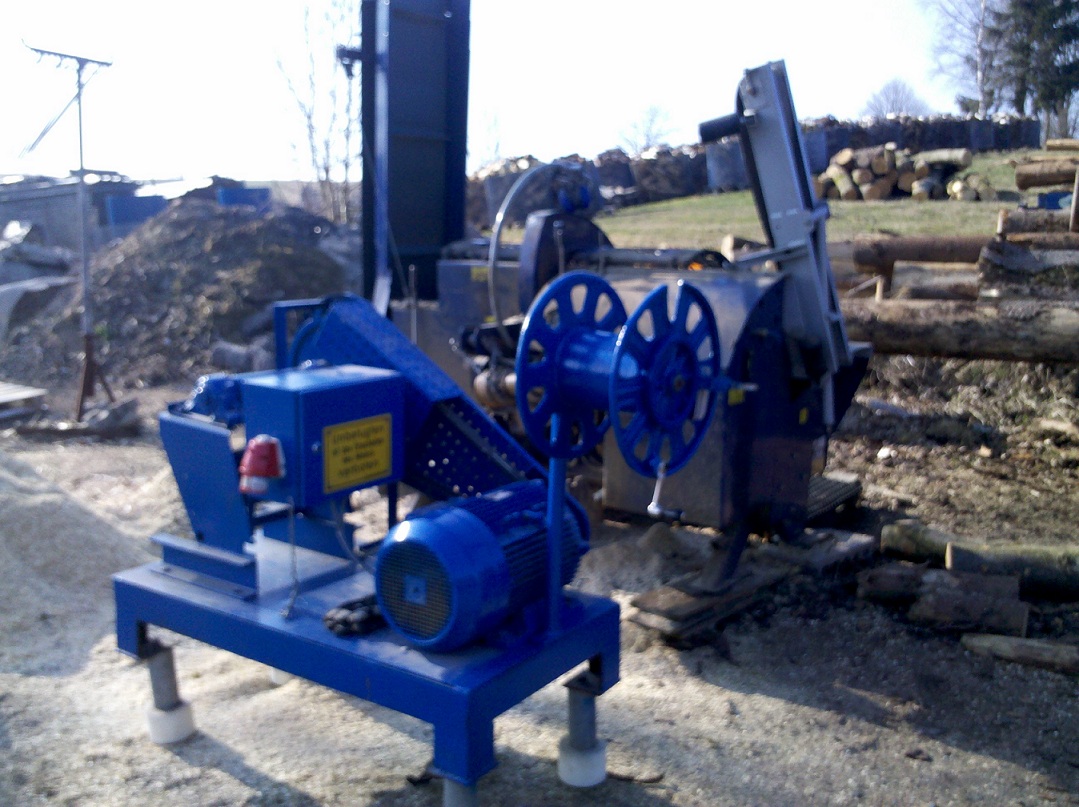

Antrieb_1.jpg- (288.11 KiB) Noch nie heruntergeladen
- Frankenwälder
- Beiträge: 358
- Registriert: Di Jan 22, 2008 14:16
- Wohnort: Frankenwald
Re: Antriebsaggregat
von Fabian3130LS » Fr Jun 15, 2012 11:36
Frankenwälder hat geschrieben:unseres:
Genau so hab ich mir das auch vorgestellt. Hast du das so gebaut wie ich mir das vorstelle?
Motor, Keilriemen, zapfwellenanschluß? Oder hast du irgendwas besonderes verbaut?
Wieviel kW hat dein Motor?
Gruß fabi
- Fabian3130LS
- Beiträge: 517
- Registriert: Do Dez 13, 2007 14:06
- Wohnort: Besigheim
Re: Antriebsaggregat
von Frankenwälder » Fr Jun 15, 2012 11:42
Jep, Motor 11 KW, Übertragung über drei Keilriemen (bringt ein bisschen Sicherheit, wenns mal zwickt) -Übersetzung beachten
-, Übertragung erfolgt dann auf eine gelagerte Welle, da ist der Zapfwellenanschluss - und fertig.
Falls du Interesse hast, kann ich dir ein paar Detailfotos senden.
-, Übertragung erfolgt dann auf eine gelagerte Welle, da ist der Zapfwellenanschluss - und fertig.Falls du Interesse hast, kann ich dir ein paar Detailfotos senden.
- Frankenwälder
- Beiträge: 358
- Registriert: Di Jan 22, 2008 14:16
- Wohnort: Frankenwald
Re: Antriebsaggregat
von Robiwahn » Fr Jun 15, 2012 12:06
Frankenwälder hat geschrieben:...
Falls du Interesse hast, kann ich dir ein paar Detailfotos senden.
hätte auch Interesse an Detailfotos und wenn es für dich ok ist, mach die doch gleich hier im Thread öffentlich.
Grüße und Dank, Robert
- Robiwahn
- Beiträge: 3526
- Registriert: Fr Sep 07, 2007 18:07
Re: Antriebsaggregat
von begga1234 » Fr Jun 15, 2012 15:23
ich hätte auch interesse an den Bildern
danke mfg Mathias
danke mfg Mathias
- begga1234
- Beiträge: 74
- Registriert: Mo Sep 29, 2008 16:17
Re: Antriebsaggregat
von Fabian3130LS » Fr Jun 15, 2012 19:22
Frankenwälder hat geschrieben:Jep, Motor 11 KW, Übertragung über drei Keilriemen (bringt ein bisschen Sicherheit, wenns mal zwickt) -Übersetzung beachten
Falls du Interesse hast, kann ich dir ein paar Detailfotos senden.
Klar hätte ich interesse an ein paar Fotos.
Wenns dir nichts aus macht kannst sie au hier veröffentlichen.
So wies aussieht haben da noch mehr interesse
- Fabian3130LS
- Beiträge: 517
- Registriert: Do Dez 13, 2007 14:06
- Wohnort: Besigheim
Re: Antriebsaggregat
von Frankenwälder » Sa Jun 16, 2012 15:00

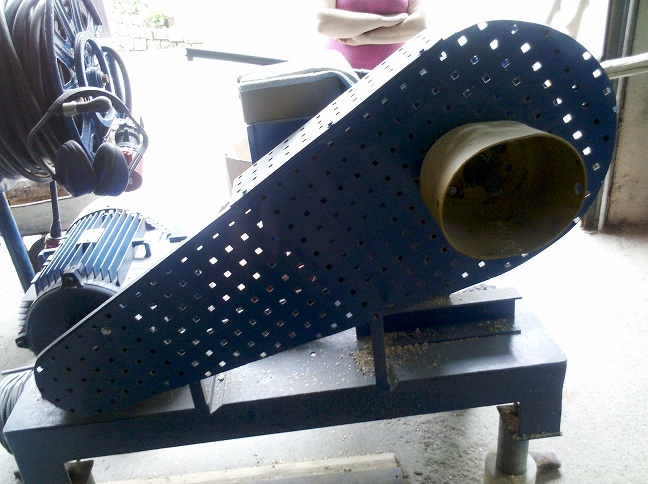

- IMG_20120615_160225.jpg (131.97 KiB) 6272-mal betrachtet

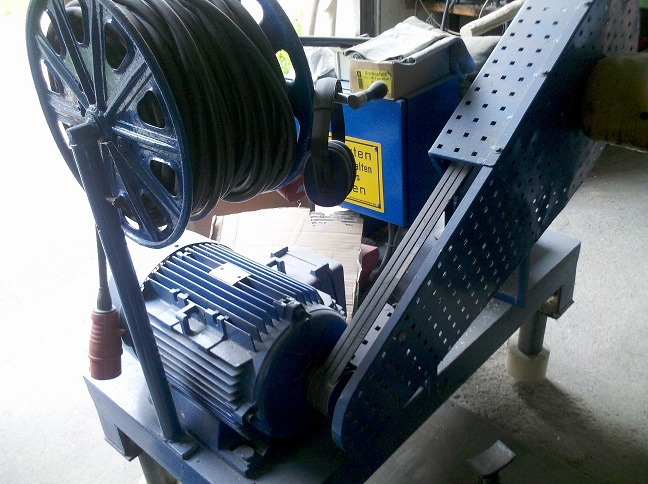

- IMG_20120615_160217.jpg (140.68 KiB) 6272-mal betrachtet
- Frankenwälder
- Beiträge: 358
- Registriert: Di Jan 22, 2008 14:16
- Wohnort: Frankenwald
Re: Antriebsaggregat
von Frankenwälder » Sa Jun 16, 2012 15:01

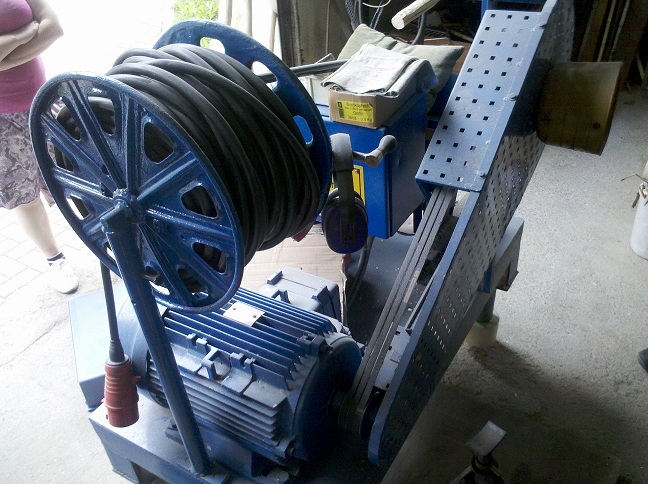

- IMG_20120615_160232.jpg (150.53 KiB) 6269-mal betrachtet
- IMG_20120615_160232.jpg (150.53 KiB) 6269-mal betrachtet
- Dateianhänge
-

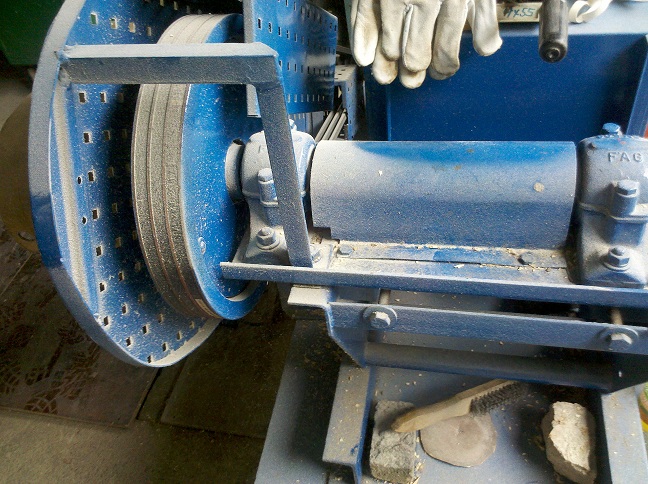

- IMG_20120615_160247.jpg (164.62 KiB) 6269-mal betrachtet
- Frankenwälder
- Beiträge: 358
- Registriert: Di Jan 22, 2008 14:16
- Wohnort: Frankenwald
