Moin Moin,

ich habe an meinem Fendt Farmer 311 Baujahr nur die "Standardausstattung" von 1 EW und 1 DW Steuergerät sowie 1 elektrischen Kreis. Nun habe ich einen Stoll ALS 3 Frontlader mit nachgerüsteter hydraulischer Gerätebetätigung gekauft. Für die Nutzung von einem zusätzlichen Greifer an meiner Palettengabel brauche ich einen 3. Steuerkreis von an der Schwinge.
Meine Frage ist nun ob es von Stoll "vorgefertigte" Teile dafür gibt oder ob ich etwas "zusammenbauen" muß? Die teurer Variante wäre die Orginal Fendt Zusatzsteuergeräte nachzurüsten, aber ich habe ja eine elektrische Ansteuerung für eine zusätzlichen Kreis.
Vielen Dank für Eure Antworten und Eure Unterstützung.

Mit freundlichen Grüßen aus Peine in Norddeutschland

Mausmoppel986

Was verstehst du unter elektrische Ansteuerung für den zusätzlichen Kreis ? Erklär mal genauer . Hört sich so an als wenn du im Schlepper einen Schalter hast von dem aus ein Kabel bis vorne am FL geht . Oder hast du ein elektrisches Steuerventil im Schlepper verbaut ??

Hallo brauchst eigentlich nur ein 6/2 Wegeventil (gibts ab ca 140€), Schläuche un ein paar Verschraubungen.
Das Ventil baust du dann einfach im Steuerkreis der HG ein, fertig.

Mit elektrischer Ansteuerung für den zusätzlichen Kreis meine ich das im Schlepper einen Schalter habe von dem aus ein Kabel bis an die FL Konsole geht . Dieses Kabel endet in einer Steckdose an der Konsole, es ist aber momentan kein elektrisches Steuerventil im Schlepper verbaut.
Ich vermute der Vorbesitzer an der FL Konsole einen Faster verbaut hatte der aber beim Verkauf abgebuat wurde. Ich habe den Schlepper bei der Agravis gekauft und nicht beim Vorbesitzer direkt.

Viele Grüße

Mausmoppel986

Hört sich für mich eher an als wäre das für eine elektrische ausklinkung gewesen, bevor die Hydrauliche gerätebetätigung nachgerüstet wurde. !?!?

mausmoppel986 hat geschrieben:Mit elektrischer Ansteuerung für den zusätzlichen Kreis meine ich das im Schlepper einen Schalter habe von dem aus ein Kabel bis an die FL Konsole geht . Dieses Kabel endet in einer Steckdose an der Konsole, es ist aber momentan kein elektrisches Steuerventil im Schlepper verbaut.

Dann mach es so wie " fendt schrauber " es beschrieben hat . Die günstigste und von der Anwendung her die schönste Lösung .

Methode Fendtschrauber:
schließ eine 6/2-Weiche daran an. Das Ventil baust du dir auf den FL und schließt eingangsseitig den DW-Anschluss drauf. Ausgangsseitig dann zu den DW-Zylindern bzw. zum 3. Kreis. Von der Konsole zur Weiche noch eine Leitung für das elektrische Signal.

gruß
Markus

Hallo zusammen,

erst einmal vielen Dank für die schnellen Antworten. Ich bin nächste Woche ziemlich eingespannt, werde aber übernächste Woche gleich mit dem Projekt "Nachrüstung 3. Steuerkreis" anfangen.
Nach erfolgreichem Abschluß gebe ich wieder Bescheid.

Vielen Dank und viele Grüße aus Peine

Detlef

Servus mausmoppel986,

Mach gleich Nägel mit Köpfen!!!

Bau ein 8/3 Ventil dran für 3ten & 4ten Kreis. So kannst du z.B. auch noch einen Rotator betreiben.

Hab ich auch vor kurzen bei einem Stoll FL gemacht.

Könntest du noch Detailbilder machen?

Und was ist das für ein Schleppermodell?

Hat sonst jemand Detailbilder?
oder eine Detailanleitung?

wäre Nett

Welchen Steuerhebel bzw. "Joystick" habt ihr dann nachträglich verbaut, die ja vermutlich auch Knöpfe zum Umschalten der Ventile besitzen. Auch hiervon gerne Bilder!

Servus,

hab gerade durch Zufall den Beitrag wieder gefunden. Ihr hättet mir eine PN schreiben sollen.

Ich hab das Ventil für 3/4ten Steuerkreis bei einem HD 10 von Stoll installiert.

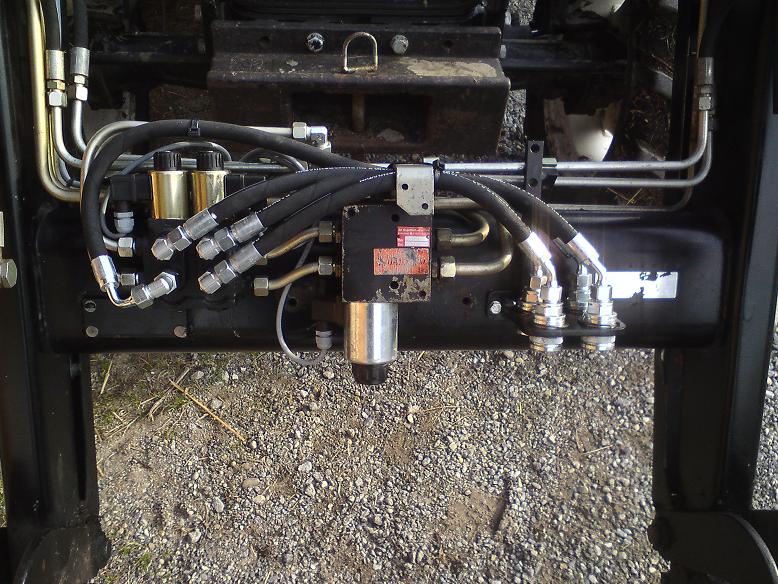

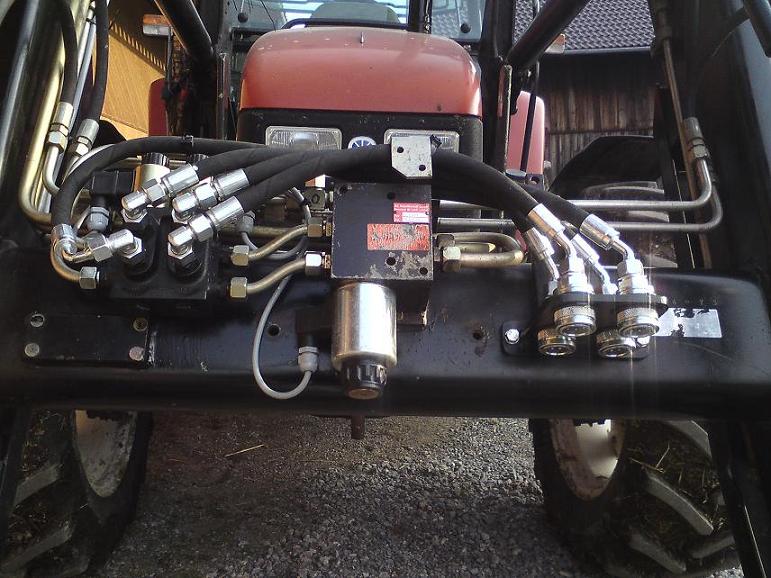

Es wird eine hydr.Holzzange mit Rotator gesteuert. Es handelt sich um ein 8/3 Ventil. es wurde zwischen Eilgangventil und den Kippzylindern eingebaut. Kann man auf den Bildern eh gut erkennen. Auf die Kupplungen hab ich Staubdeckel mit 4 verschieden Farben. An den Stecker das Gleiche, so ist richtiges Ankuppeln kein Problem


Er hatte das orginal Bowdenzugsteuergerät von Stoll. Hier hatte der Hebel bereits 2 Taster. Ich hab zusätzlich einen Wahlschalter in der Konsole einbebaut.
->Wahlschalter Stellung 1: auf beiden Tastern ist die Schnellentleerung
->Wahlschalter Stellung 2: Taster 1 = 3ter Kreis und Taster 2 = 4ter Kreis



Bei weiteren Fragen einfach mailen.

MFG

Soo..

Frage noch offen .. Was ist das für ein Schleppermodell? ..


Frage: Wo hast du das Öl abgenommen?

direkt nach der Pumpe oder wo?

von wo bis wo musstest du Leitungen verlegen ?

wo Kabel?


gruß Michael

Servus,

jetzt versteh ich. Du bist noch am falschen Dampfer.

Schleppermodell ist zwar egal, aber es war ein New Holland L65

Man baut hier kein weiteres Steuergerät ein sondern schaltet ein vorhandenes auf andere Anschlüsse um. Das 8/3 Wegeventil ist am Querrohr des Frontladers und schaltet die doppelwirkende Funktion mit der du ein- und auskippst auf 3ten oder 4ten Anschluss um.
D.h.
Kreuzsteuerhebel links <> rechts ohne Taster betätigt: Schnellwechselrahmen kippt ein oder aus!
Kreuzsteuerhebel links <> rechts Taster 1 betätigt: Schnellwechselrahmen wir nicht bewegt. Ölstrom geht z.B. zum Rotator drehen
Kreuzsteuerhebel links <> rechts Taster 2 betätigt: Schnellwechselrahmen wir nicht bewegt. Ölstrom geht z.B. zur Zange

Hoffe jetzt wirds klarer.

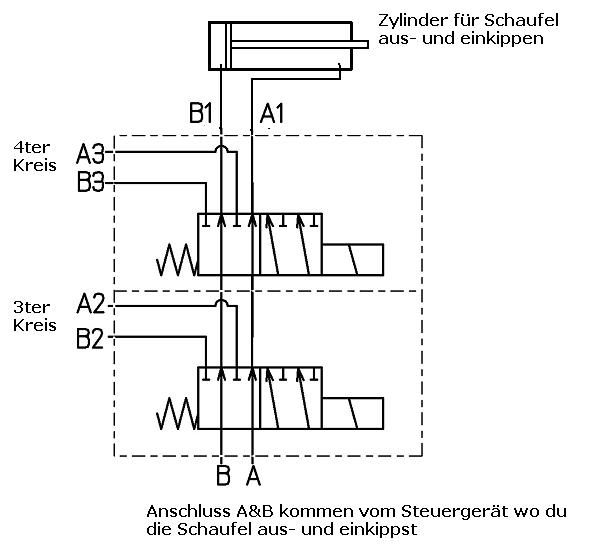

Hier noch ein Schaltbild, dass ich ein wenig erweitert habe



MFG
