Suche Bilder und Anregungen um eine Reinigungsrutsche zu bauen!!!!
Mir ist klar dass man das Holz damit nicht zu 100% sauber bekommt aber 75% wären auch schon was!!!!
Oder habt Ihr evt. auch noch weitere Hersteller von Reinigungstrommeln ausser Haf Maschinenbau und Posch????
Danke für eure Hilfe!!!!

Reinigungs-Rutsche? Ich würde vorschlagen: Reinigungstrichter mit Gebläse.

Aufbau: Das Scheitholz wird in etwa 3 m Höhe oder höher in einen großen Trichter gefüllt. Unterhalb der Trichteröffnung befindet sich ein starkes Horzontal-Gebläse mit einem gebündelten Luftstrahl. Fertig. (manuelle Rüttel-Vorrichtung am Trichter vorsehen gegen Verklemmen der Scheite).
Die schweren Scheite werden unter dem Trichter (im Anhänger?) liegen, die Spreiseln, Sprickeln oder wie sie sonst noch heißen liegen weiter seitlich über den Hof verteilt. Könnte man natürlich auch wieder durch eine Prallwand auffangen.

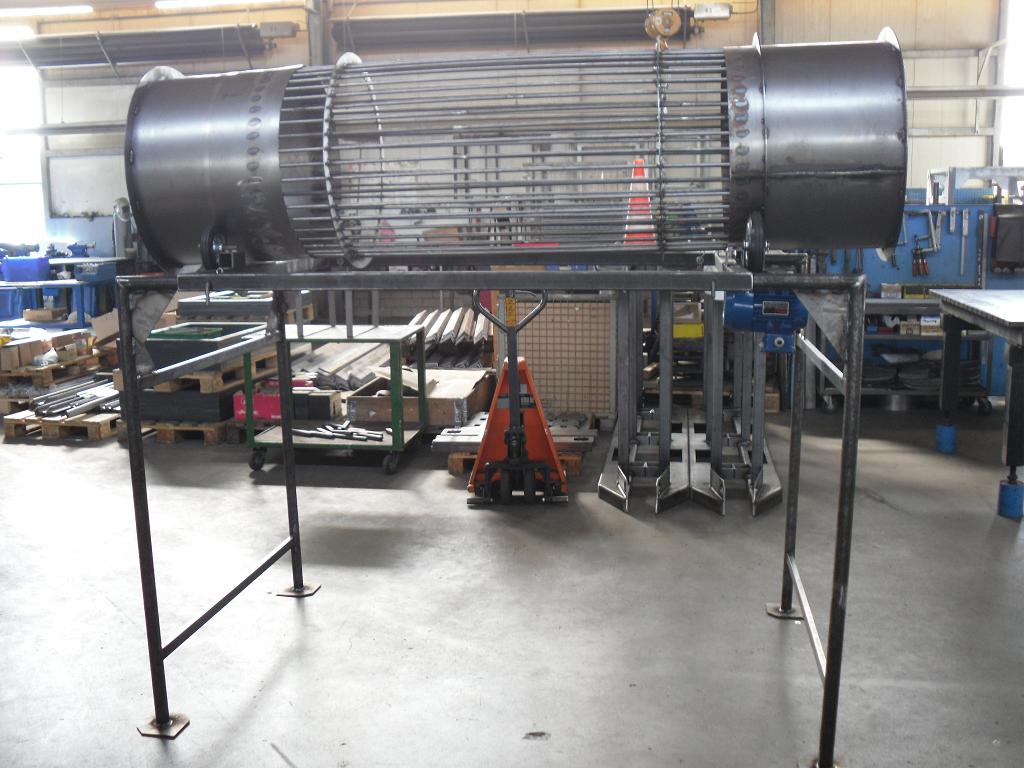

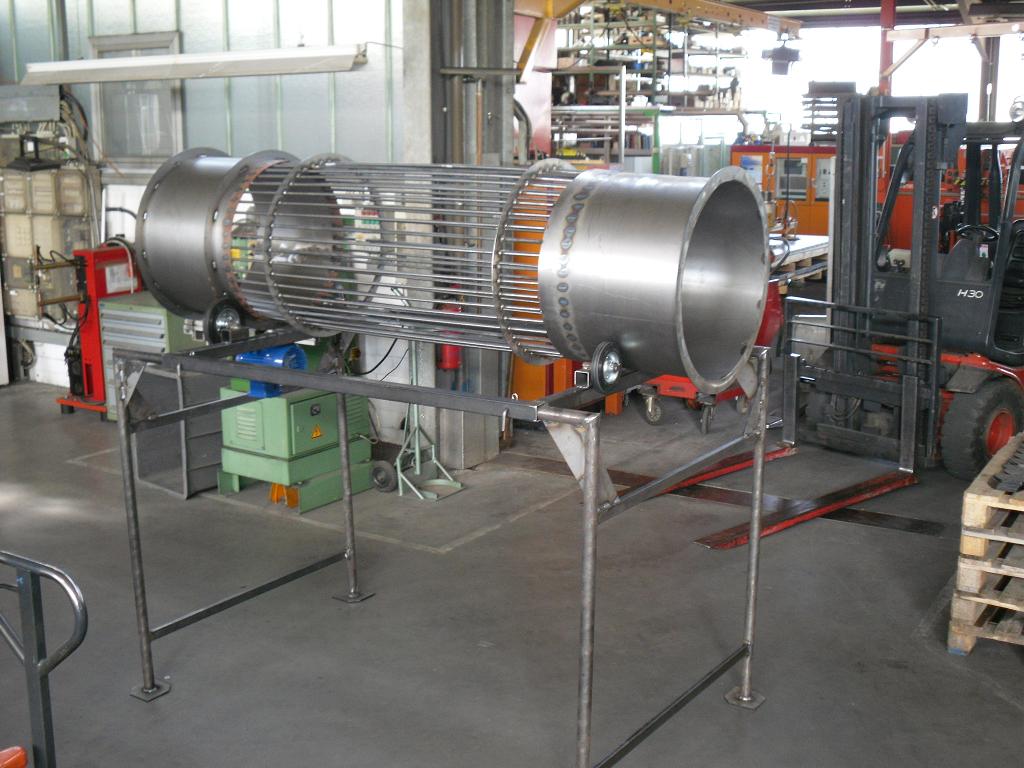

Hallo suchst du so was????
meine selbst gebaute reinigungstrommel habe schon ein bar davon gebaut und vekauft, funktioniert ganz gut.

Moin,
was kostet son Teil bei dir?

Hallo,
in roter lackierung noch.
Preis 2000,-€ zzgl. 19% Mwst.

Mfg Domi

Okay, danke gut zu wissen habe nimmlich vor in nächster Zeit in ein Förderband zu investieren und das könnte man gut mit soetwas koppeln, deswegen frage ich, werde wenns soweit ist auch dich zurück kommen. Gibts noch ne www seite oder firmen Namen von dir?

Hallo Holzhesener,
für meinen Eigenbedarf brauche ichs zwar nicht, aber ich überleg schon lange ob nicht anstatt der Trommeln eine Dosierrutsche wie im Kies-und Schotterbreich üblich besser und vor allem leiser wäre.
Als Belag eine Kombination zuerst grobes Drahtgitter und dann, um lange dünne Spreisel auszuscheiden Fingersiebe.Durch die starke Vibration (Erreger) deren Antrieb elektrisch oder hydraulisch erfolgen kann, würde das Ganze recht kompakt.Einlauf und Auslauf würde ich mit PU platten belegen, damit die Sache flutscht.Von Föderbandgummi rate ich eher ab, da nach meiner Erfahrung Holz auf Gummi stark gebremst wird. Noch Fragen?? Gerne

Gruß Kiesele

In den nächsten Wochen ist es soweit!!!
Der Bau meiner Reinigungstrommel beginnt!!
Nach der ganzen Suche im Netz ,welche meine Erwartungen nicht erfüllten, baue ich jetzt nach meinen Vorstellungen.
Ein paar Eck- Daten stehen schon fest!

1,6 Meter Durchmesser
3,0 Meter lang
Material ist bestellt und zum Teil schon eingetroffen! Bilder werden folgen!!!

Moin,

kann man als "Erreger" auch diese Aussenrüttler (zum Beton verdichten) von Wacker nutzen?

Viele Grüße
Torsten

hi Torsten,
müsste gut funktionieren. Es lässt sich auch einfach ausprobieren: nimm ein 5 mm Blech und schraub den Rüttler drunter. Häng das Ganze an den Ecken an Seilen auf.Wenn dann ein Holzscheit gut drauf wandert, passt das.Bitte auf die Drehrichtung bzw. Wanderrichtung des Holzstückes achten.Wenn dann die Rutsche richtig rum montiert wird, klappt die Sache.

Gruß Kiesele

Hi Kiesele,

kennst Du dich mit diesen Aussenrüttlern aus? Habe noch zwei Aussenrüttler "gefunden" und einen Umwandler.

Viele Grüße
Torsten

Spinnmodus an
müsste doch ne stabiele Welle an der an einer Seite ein ordentliches Gewicht geschweißt wird den selben Efekt haben.
Hauptsache es ist eine Unwucht da.....

Praktisch ne Welle zwischen zwei Lagerböcke lagern und an einer Seite der Welle nen Riemenscheibenantrieb dranmachen.....
Drehzahl müsste dann durch die Scheiben variiert werden, die Drehrichtung kann man zur Not durch umpolen des Motors erreichen.

So Spinnmodus aus

Hallo,
sowas gibts fertig: Vibrationsmotor.

mfg Herbert

Hallo
wenn wir schon am rumspinnen sind
wie war denn die Rüttelvorrichtung bei einer Mühle oder bei einer alten Drechmaschine,muß doch auch ein einfaches prinzip gewesen sein?

Guten Morgen zusammen,

also der Reihe nach:
Torsten, kein Problem 2 Rüttler gleichzeitig zu verwenden, du musst nur schauen, daß die auch die gleiche Leistung bzw. Intensität haben.

Kugelblitz, Unwuchtmotoren werden in der Regel nicht über die Umdrehungen in der Leistung verstellt, sondern durch Verdrehen der Unwuchtgewichte gegeneinander.Verstellung wie folgt,ein Exzentergewicht bleibt fest, das zweite gleicher Größe auf der Welle verdreht bis die gewünschte Erregung erreicht ist.Dabei ist max. Gewichte auf einer Seite der Welle und min. genau gegenüber gestellt.

610 d, jawohl, nennt man Unwuchtmotoren, Hersteller z.B. Italvibras,AEG, Wacker,

jonny 1120
hab das im Urlaub in Kärnten in Deutsch Griffen bei einer Mühle gesehen. Einfach genial was unsere Altvorderen mit einer kleinen Exzenterscheibe auf einer Welle und einem Haselnussstecken erreicht haben.
Gruß und frohe Weihnachten
aus Baden
Kiesele
